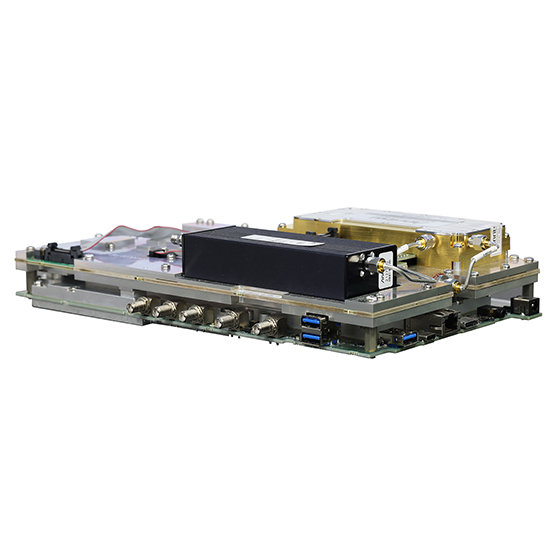

MS27200A 微波频谱监测模块（9kHz至54GHz）。MS27200A微波频谱监测模块凝聚了安立数十年频谱分析经验，可集成到任意系统，并内置5G、LTE等先进分析能力。
MS27101A 远程频谱监控器（9kHz至6GHz）。1U半机架远程频谱监控器，频率范围9kHz至6GHz，扫描速度最高24GHz/s，内置网络服务器支持浏览器远程查看与控制，适用于室内频谱监测与干扰排查。
MS27102A 9kHz至6GHz户外型远程频谱监控器|安立 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
安立

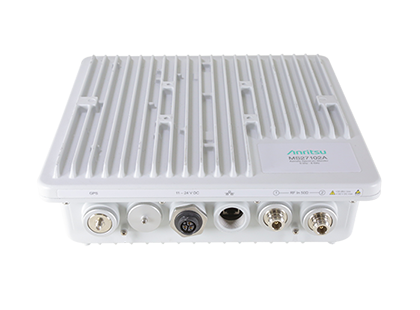

MS27102A 户外型远程频谱监控器
IP67 防护的室外远程频谱监控器，覆盖 9 kHz 至 6 GHz，扫描速度最高 24 GHz/s，支持 2/4/6 路射频输入选件，适合无人值守长期部署的频谱监测。
产品简介
MS27102A 是一款远程频谱监控器，专门用于缓解干扰问题以及识别非法的或未经核准的信号活动。MS27102A 采用防护等级为 IP-67 的耐风雨外壳，可在最严酷的环境下实现室外安装。这款监控器提供一个射频输入端口，您还可以视情况选择增加第二个端口，以便与两根天线搭配使用。MS27102A 是一个功能全面的平台，可监控和记录用户指定频率的信号。
监控器的扫描速度高达 24 GHz/s，可轻松捕捉到多种类型的信号。其中包括周期性传输或瞬态传输，以及短时的“突发”信号。MS27102A 监控器采用 20 MHz 瞬时 FFT 带宽，拥有实时捕捉宽频带信号活动的能力，以便进行随后的后期处理。IQ 数据捕捉可记录为区块模式或流式。这款监控器还提供“事件触发保存”功能，仅在超出用户设置的特定阈值时对频谱测量进行捕捉。由于只捕捉和记录相关的信号，内存空间得到了节省。
与远程频谱监控器通信
您可以通过多种方法与 MS27102A 通信。下文将概述这些方法。
1. 集成网络服务器
MS27102A 中已嵌入集成网络服务器。通过使用网络浏览器（支持 Chrome 和 FireFox），全球各地的用户均可登录频谱监控器，并控制其所有功能。其中包括频率等参数的设置、分辨率带宽 （RBW）/视频带宽 （VBW） 控制、参考电平配置以及与用户频谱监控应用相关的众多其他设置。同时，您还可以在浏览器窗口内查看迹线数据、三维频谱图和其他测量值。网络服务器的主要优势在于该服务器独立于操作系统平台。任何能够使用浏览器的电子设备均可使用该网络服务器。台式电脑/笔记本电脑、平板电脑或智能手机均可用于查看频谱并调整远程仪器的设置。每台监控器均可接入千兆以太网，从而实现测量数据和控制信息的快速传输。
2. SCPI 编程
用户还可通过适用的 SCPI 命令编写所需的监控程序。Anritsu 提供一份用户手册，其中列出每条 SCPI 命令、命令描述以及每条命令所需的正确句法。此外，监控器采用高精度 GPS 信号为每对 IQ 数据输出标记时间戳。这样，用户便能够在到达时间差 （TDOA） 应用中使用 IQ 数据，从而了解信号的地理位置。IQ 数据时间戳的分辨率低于 9 纳秒，可实现精准的信号位置计算。
3. Vision™ 软件
MS27102A 监控器还可配合 Vision™ 软件选件使用。Vision 软件与监控硬件搭配使用可使收集测量数据过程实现自动化，提供关于网络健康和频谱使用情况的的有用信息。Vision 由两个组件组成，分别负责监控和定位干扰信号。
Vision Monitor（选件 400）
Vision Locate（选件 401）
Vision Monitor 能够自动记录频谱数据、维护一个可搜索的频谱历史数据库、启用针对不正常信号活动的报警功能、自动发送电子邮件提醒，并提供一套用于管理频谱监控系统的工具。
Vision Locate 能够定位干扰或非法/未经核准的信号。若要准确地确定信号的位置，必须使用三个或三个以上的监控器。如需关于 Vision 产品的更多信息，请查看 Anritsu 网站。
主要功能
9 kHz 至 6 GHz
扫描速度高达 24 GHz/s
集成网络服务器，可通过网页浏览器（支持 Chrome 和 FireFox）查看、控制和执行测量
可远程更新固件
采用监视计时器，确保远程部署的监控器长期保持稳定性
防护等级高达 IP67，适合室外部署
Linux 操作系统
杂散信号电平低，可准确发现信号
20 MHz 瞬时 FFT 带宽
低功耗< 11 瓦 (输入电压 11 至 24 VDC)
集成 GPS 接收器，应用于监控位置和时间同步
可接入千兆以太网，实现高速传输
干扰分析：三维频谱图和信号强度
动态范围：>106 dB，归一化到 1 Hz BW
DANL：< -150 dBm 参考到 1 Hz RBW，预放开
相噪：-99 dBc/Hz @ 10 kHz 偏移，载波为 1 GHz
IQ 区块模式和流式，包含时间戳，适合 TDOA 应用
可选的 Vision 软件能够自动化频谱测量、设定警报并地理定位信号来源
MS27102A 应用
MS27102A 专为室外环境下的应用而设计。通常情况下，监控器将采用永久性或半永久性位置，以用于无线电监测和监控。政府监管机构经常使用室外监控器，以执行频谱政策。本产品的典型用例为运用 20 MHz 瞬时 FFT 带宽能力捕捉完整的调频无线电波段 （88 MHz 至 108 MHz）。而后，用户可检查每个频带，以了解是否存在非法广播。其他应用包括：
频谱占用测量
监控监狱/拘留所，以捕捉非法广播
确保军事设施、国境、公用事业和机场等场所的安全性
与射频实验室测试相关的频谱监控
检测未经核准的或非法的发射器
积极列车控制 （PTC）
核心特点
• 防护等级达 IP67，适合室外部署
• 集成网络服务器，可通过网页浏览器查看、控制和执行测量
• 杂散电平低，可准确发现信号
功能与结构

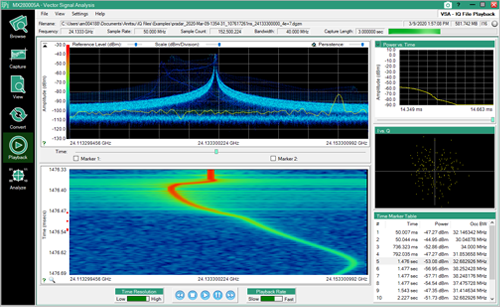

IQ Signal Master
PC based IQ analysis software for use with IQ data captured from a Remote Spectrum Analyzer
IQ Signal Master MX280005A Vector Signal Analysis Software provides a comprehensive suite of measurements that deliver post processing and analysis of IQ data files captured on the Remote Spectrum Analyzers. The software is designed to bring together all the essential tools required to capture IQ data files and then gain critical insights into the nature of the captured signals. Modes within the application, support the ability to capture or stream IQ data into the PC memory, perform modulation quality measurements and playback IQ data with high frequency and time resolution.
A file conversion mode allows IQ data captured on the supported analyzers to be converted to the format required for playback using a Vector Signal Generator MG3710E further enhancing the overall capability.
The software is designed for national RF spectrum regulators, security agencies and defense electronics companies who need to gain critical insight into RF signals that have been captured in the field. It is also suitable for organizations that need to monitor and protect RF spectrum from unlicensed operators or unintended sources of interference
IQ Signal Master MX280005A Vector Signal Analysis Software
Vision Software
Vision™ is a software application which runs on a PC/laptop using the Windows operating system (Windows 7/8/10/11). It can optionally be used for monitoring, identifying, and locating interference signals.
Vision Monitor
Vision Monitor is the visible user interface for monitoring remote spectrum activity. Measurement data is provided in a variety of formats including spectrum trace data, spectrograms, tables and plots. Real-time spectrum measurements can be accessed from anywhere in the network where multiple monitors are deployed.
The Vision Monitor application is fully automated. Measurements can be captured and periodically uploaded to a database for further processing. Depending on need and storage capacity, users can store spectrum history over many months or years. Typically in a system with 1,000 probes with each probe uploading spectrum data every 15 minutes, a 30 day spectral history would require about 1 TB of storage capacity.
Vision Remote Spectrum Monitoring Software
典型应用
• 检测非法的或未经核准的调幅/调频/手机广播
• 敏感地点监控 （国境、军事设施和核电站等）
• 机场监控 （通常采用与调频波段相邻的通信频率）
• 监控器监狱/拘留所，捕捉非法广播
• 积极列车控制 （PTC），确保列车拥有清晰的通信渠道
• 有线电视，减少泄漏到外部环境和泄漏到有线系统
• 政府监管机构执行频谱政策
• 相关链接
型号与选件
• MS27102A-0128：Vector Signal Analysis Enabled (use with MX280005A)
• MS27102A-0706：9 kHz 至 6 GHz Spectrum Monitor
• MS27102A-0402：2-port RF Input
• MS27102A-0404：4-port RF input
• MS27102A-0406：6-port RF input
• MS27102A-0400：Vision Monitor Enabled
• MS27102A-0401：Vision Locate Enabled (requires option 400)
• MS27102A-0407：High-Speed Port Scanner
• MS27102A-0486：Coverage Mapping (requires option 407)
资源下载
• MS27102A 户外型远程频谱监控器 详细指标见 MS27102A 户外型远程频谱监控器 详细指标页。
• 官方资料：Spectrum Monitoring and Surveillance Poster（产品手册）、IQ Signal Master MX280005A Vector Signal Analysis Software Product Brochure（产品手册）、C-RAN In The City Poster（产品手册）、Interference Hunting Poster（产品手册）、Vision Software MX280001A Product Brochure（产品手册）、Network Installation and Maintenance Testing Instruments Solutions Brochure（产品手册）
注：以上内容与指标取自安立官网该产品详情页。
安立 · onetest 仪器资源库
安立
MS27102A 户外型远程频谱监控器 详细指标
IP67 防护的室外远程频谱监控器，覆盖 9 kHz 至 6 GHz，扫描速度最高 24 GHz/s，支持 2/4/6 路射频输入选件，适合无人值守长期部署的频谱监测。
详细指标
• 频率范围：9 kHz 至 6 GHz（可调 至 0 Hz）
• 频率跨度：10 Hz 至 6 GHz
• 调谐分辨率：1 Hz
• 频率参考准确度：± 1.5 ppm（25 °C ± 25 °C）；老化 ± 1.0 ppm/年；开启 GPS 时 < ± 50 ppb
• 扫描速度：10 kHz RBW 5 GHz/s；30 kHz RBW 12 GHz/s；3 MHz RBW 24 GHz/s（全跨度 FFT 模式，典型）
• 瞬时 FFT 带宽：20 MHz
• 分辨率带宽：10 Hz 至 3 MHz（1-3 序列，–3 dB 带宽）
• 视频带宽：10 Hz 至 3 MHz（1-3 序列，–3 dB 带宽）
• SSB 相位噪声：–98 dBc/Hz @ 1 GHz、10 kHz 频偏；–98 dBc/Hz @ 1 GHz、100 kHz 频偏
• 动态范围：> 106 dB（2.4 GHz，2/3 TOI-DANL，1 Hz RBW）
• DANL：–150 dBm（典型）@ 10 MHz 至 3.3 GHz，关前置放大器；–165 dBm（典型），开前置放大器
• 参考电平范围：–150 dBm 至 +30 dBm
• 幅度准确度：9 kHz 至 6.0 GHz ± 2.5 dB（衰减 ≤ 40 dB，关前置放大器）
• 三阶截点 TOI：+17 dBm @ 2400 MHz；+10 dBm @ 200 MHz 至 2200 MHz；+7 dBm @ 800 MHz
• 最大连续输入：+30 dBm（100 MHz 至 6 GHz，衰减 ≥ 10 dB），± 50 VDC
• 射频输入端口：1 个（标准）；2 / 4 / 6 路可选（选件 402 / 404 / 406）
• 防护等级：IP67，适合室外部署
• 接口与环境：1 个 RJ45 千兆 LAN（加固防水）、GPS SMA(f)；工作温度 –40 °C 至 55 °C；重量 6.87 kg
型号与选件
• MS27102A-0128：Vector Signal Analysis Enabled (use with MX280005A)
• MS27102A-0706：9 kHz 至 6 GHz Spectrum Monitor
• MS27102A-0402：2-port RF Input
• MS27102A-0404：4-port RF input
• MS27102A-0406：6-port RF input
• MS27102A-0400：Vision Monitor Enabled
• MS27102A-0401：Vision Locate Enabled (requires option 400)
• MS27102A-0407：High-Speed Port Scanner
• MS27102A-0486：Coverage Mapping (requires option 407)
资源下载
• MS27102A 户外型远程频谱监控器 产品介绍见 MS27102A 户外型远程频谱监控器 产品介绍页。
• 官方资料：Spectrum Monitoring and Surveillance Poster（产品手册）、IQ Signal Master MX280005A Vector Signal Analysis Software Product Brochure（产品手册）、C-RAN In The City Poster（产品手册）、Interference Hunting Poster（产品手册）、Vision Software MX280001A Product Brochure（产品手册）、Network Installation and Maintenance Testing Instruments Solutions Brochure（产品手册）
注：以上内容与指标取自安立官网该产品详情页。
