MG3740A 模拟信号发生器
模拟信号发生器，频率覆盖 100 kHz 至 6 GHz，标配 AM/FM/ΦM/脉冲调制，SSB 相位噪声典型值 -131 dBc/Hz（1 GHz、20 kHz 偏移、CW），适用于模拟射频接收机测试。
产品简介

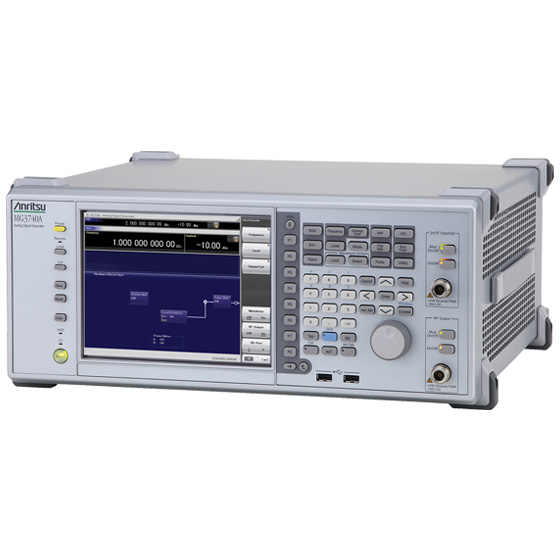

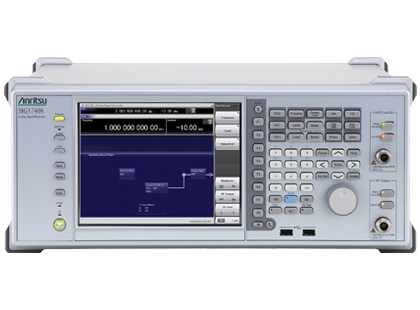

模拟信号发生器 MG3740A 具有出色的射频性能，包括单边带相位噪声、输出电平等等，同时具有丰富的调制功能 (调频/调幅/调相/脉冲)。MG3740A 作为一款高纯度的信号源，是用来测试模拟射频接收机的理想选择。此外，添加数字调制选件后可支持窄带数字调制信号的生成。
MG3740A 支持窄带数字调制、连续波和模拟调制。
核心特点
• 模拟信号发生器，支持频率 100 kHz 至 2.7/4/6 GHz
• 高纯度信号源，用于测试模拟无线电
• 内置 AM/FM/ΦM/脉冲调制功能［标准］
• 使用双射频的两个射频输出［选件］
• 扩展到窄带数字调制信号发生器［选件］
型号与主要参数
• 频率范围：100 kHz 至 2.7/4/6 GHz［第一个射频选件］ 100 kHz 至 2.7/4/6 GHz［第二个射频选件］
• SSB 相位噪声指标：<-140 dBc/Hz (额定) (100 MHz，20 kHz 偏移，连续波) <-131 dBc/Hz (典型值) (1 GHz，20 kHz 偏移，连续波)
• 电平设置范围：-110 至 +17 dBm［标准］ -144 至 +17 dBm［选件］
• 高功率输出：+23 dBm (CW，400 MHz 至 3 GHz)［选件］
• 切换速度：<600 µs (频率/振幅，列表/扫描模式)
型号与选件
• Hardware Main Frame：MG3740A Analog Signal Generator
• Hardware Option 1stRF (Requires one option)：MG3740A-032 1stRF 100 kHz 至 2.7 GHz
• MG3740A-034：1stRF 100 kHz 至 4 GHz
• MG3740A-036：1stRF 100 kHz 至 6 GHz
• Hardware Option 2ndRF (optional) (1xx: Retrofit)：MG3740A-062/162 2ndRF 100 kHz 至 2.7 GHz
• MG3740A-064/164：2ndRF 100 kHz 至 4 GHz
• MG3740A-066/166：2ndRF 100 kHz 至 6 GHz
• Hardware Option Common (1xx: Retrofit)：MG3740A-001/101 Rubidium Reference Oscillator
• MG3740A-002/102：High Stability Reference Oscillator
• MG3740A-011/111：Secondary HDD
• MG3740A-014/114：Removable HDD, Windows 10
• MG3740A-017/117：Universal Input/Output
• MG3740A-020/120：Digital Modulation
• MG3740A-021/121：BER Test Function
• Hardware Option For 1stRF (1xx: Retrofit)：MG3740A-041/141 High Power Extension for 1stRF
• MG3740A-042/142：Low Power Extension for 1stRF
• MG3740A-043/143：Reverse Power Protection for 1stRF
• MG3740A-045/145：ARB Memory Upgrade 256 Msample for 1stRF
• MG3740A-048/148：Combination of Baseband Signal for 1stRF
• MG3740A-050/150：Additional Analog Modulation Input for 1stRF
• Hardware Option For 2ndRF (1xx: Retrofit)：MG3740A-071/171 High Power Extension for 2ndRF
• MG3740A-072/172：Low Power Extension for 2ndRF
• MG3740A-073/173：Reverse Power Protection for 2ndRF
• MG3740A-075/175：ARB Memory Upgrade 256 Msample for 2ndRF
资源下载
• MG3740A 模拟信号发生器 详细指标见 MG3740A 模拟信号发生器 详细指标页。
• 官方资料：MX370x series software - IQproducer MX3701xxA（产品手册）、Analog Signal Generator MG3740A（产品手册）、MX370107A Fading IQproducer Operation Manual（操作手册）、MX370102A/MX269902A TDMA IQproducer Operation Manual（操作手册）、MG3700A/MG3710A/MG3710E Vector Signal Generator MG3740A Analog Signal Generator Operation Manual (IQproducer)（操作手册）、MG3710A/MG3710E Vector Signal Generator MG3740A Analog Signal Generator Operation Manual（操作手册）
注：以上内容与指标取自安立官网该产品详情页。
安立 · onetest 仪器资源库
安立
MG3740A 模拟信号发生器 详细指标
模拟信号发生器，频率覆盖 100 kHz 至 6 GHz，标配 AM/FM/ΦM/脉冲调制，SSB 相位噪声典型值 -131 dBc/Hz（1 GHz、20 kHz 偏移、CW），适用于模拟射频接收机测试。
详细指标
• 频率范围：100 kHz 至 2.7 GHz / 4 GHz / 6 GHz（第一个射频选件）；100 kHz 至 2.7 GHz / 4 GHz / 6 GHz（第二个射频选件）
• SSB 相位噪声：<-140 dBc/Hz（额定值，100 MHz、20 kHz 偏移、CW）；<-131 dBc/Hz（典型值，1 GHz、20 kHz 偏移、CW）
• 电平设置范围：-110 至 +17 dBm（标准）；-144 至 +17 dBm（选件）
• 高功率输出：+23 dBm（CW，400 MHz 至 3 GHz，选件）
• 切换速度：<600 µs（频率/振幅，列表/扫描模式）
• 内置调制功能：AM/FM/ΦM/脉冲调制（标准）
• 信号类型：连续波（CW）、模拟调制、窄带数字调制
• 射频输出：单路射频输出（标准）；双射频两路输出（选件）
• 窄带数字调制：选件支持窄带数字调制信号生成
型号与选件
• Hardware Main Frame：MG3740A Analog Signal Generator
• Hardware Option 1stRF (Requires one option)：MG3740A-032 1stRF 100 kHz 至 2.7 GHz
• MG3740A-034：1stRF 100 kHz 至 4 GHz
• MG3740A-036：1stRF 100 kHz 至 6 GHz
• Hardware Option 2ndRF (optional) (1xx: Retrofit)：MG3740A-062/162 2ndRF 100 kHz 至 2.7 GHz
• MG3740A-064/164：2ndRF 100 kHz 至 4 GHz
• MG3740A-066/166：2ndRF 100 kHz 至 6 GHz
• Hardware Option Common (1xx: Retrofit)：MG3740A-001/101 Rubidium Reference Oscillator
• MG3740A-002/102：High Stability Reference Oscillator
• MG3740A-011/111：Secondary HDD
• MG3740A-014/114：Removable HDD, Windows 10
• MG3740A-017/117：Universal Input/Output
• MG3740A-020/120：Digital Modulation
• MG3740A-021/121：BER Test Function
• Hardware Option For 1stRF (1xx: Retrofit)：MG3740A-041/141 High Power Extension for 1stRF
• MG3740A-042/142：Low Power Extension for 1stRF
• MG3740A-043/143：Reverse Power Protection for 1stRF
• MG3740A-045/145：ARB Memory Upgrade 256 Msample for 1stRF
• MG3740A-048/148：Combination of Baseband Signal for 1stRF
• MG3740A-050/150：Additional Analog Modulation Input for 1stRF
• Hardware Option For 2ndRF (1xx: Retrofit)：MG3740A-071/171 High Power Extension for 2ndRF
• MG3740A-072/172：Low Power Extension for 2ndRF
• MG3740A-073/173：Reverse Power Protection for 2ndRF
• MG3740A-075/175：ARB Memory Upgrade 256 Msample for 2ndRF
• MG3740A-078/178：Combination of Baseband Signal for 2ndRF
• MG3740A-080/180：Additional Analog Modulation Input for 2ndRF
• Software IQproducer：MX370102A TDMA IQproducer
• MX370107A：Fading IQproducer
资源下载
• MG3740A 模拟信号发生器 产品介绍见 MG3740A 模拟信号发生器 产品介绍页。
• 官方资料：MX370x series software - IQproducer MX3701xxA（产品手册）、Analog Signal Generator MG3740A（产品手册）、MX370107A Fading IQproducer Operation Manual（操作手册）、MX370102A/MX269902A TDMA IQproducer Operation Manual（操作手册）、MG3700A/MG3710A/MG3710E Vector Signal Generator MG3740A Analog Signal Generator Operation Manual (IQproducer)（操作手册）、MG3710A/MG3710E Vector Signal Generator MG3740A Analog Signal Generator Operation Manual（操作手册）
注：以上内容与指标取自安立官网该产品详情页。
