BZ81M2ADDAGBE 8通道1.2MSPS GBE数据采集卡
8 通道 · 16bit 1.2MSPS · 512M DDR3 · 256G TF 卡存储 · 宽度 <5cm · GBE 接口 · FPGA+ARM 集成
产品简介
该数据采集卡采用 FPGA+ARM 集成芯片用于数据采集和数字信号处理，具备八路模拟信号输入，16bit 1.2MSPS ADC，板载 512M DDR3 内存。通过 GBE 接口传输数据给电脑，支持 256G TF 卡数据存储。宽度小于 5cm，适合在水下探测设备中使用。
模拟输入 8 通道，接头类型 SMA，输入阻抗 1MΩ，直流耦合（可定制为交流耦合），最大允许输入电压 -5V～+5V，输入信号 3dB 带宽 500kHz，内触发方式，另提供 1 路 DAC 输出、1 路 485 接口与多路 GPIO。
核心参数
• 模拟输入：8 路
• ADC：16bit 1.2MSPS
• DAC 输出：1 路
• 485 接口：1 路
• GPIO：多路
• 内存：512M Bytes DDR3
• 存储：支持 256G TF 卡
• 输入阻抗：1MΩ
• 输入耦合方式：直流耦合（可定制为交流耦合）
• 最大允许输入电压：-5V ～ +5V
• 输入信号 3dB 带宽：500kHz
• 触发方式：内触发
• 接头类型：SMA
• 宽度：＜5cm（适合水下探测设备）
产品特点
• 256G TF 卡数据存储
• 8 通道并行采样，16bit 1.2MSPS
• 宽度小于 5cm，适合水下探测设备
• GBE 接口传输数据
• FPGA+ARM 集成芯片，支持数字信号处理
典型应用
• 仪器仪表
• 测量测控
• 水下探测
• 多通道传感器信号采集

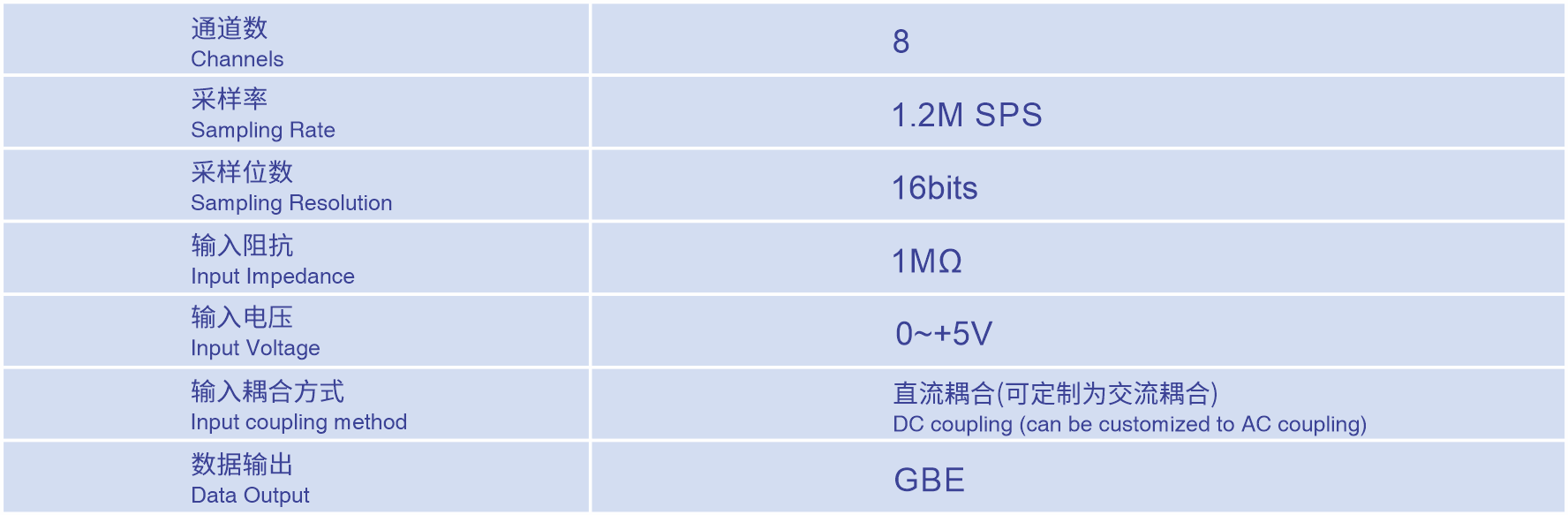

规格参数
资源下载
• 详细指标请见 BZ81M2ADDAGBE 8通道1.2MSPS GBE数据采集卡 详细指标页。
注：本页内容与指标整理自标彰电子官方产品资料与手册；选配、可选功能以厂家最终配置为准。
标彰电子 · onetest 仪器资源库
标彰电子 · 杭州标彰电子科技有限公司
BZ81M2ADDAGBE 8通道1.2MSPS GBE数据采集卡
详细指标
产品简介
该数据采集卡采用 FPGA+ARM 集成芯片用于数据采集和数字信号处理，具备八路模拟信号输入，16bit 1.2MSPS ADC，板载 512M DDR3 内存。通过 GBE 接口传输数据给电脑，支持 256G TF 卡数据存储。宽度小于 5cm，适合在水下探测设备中使用。
详细指标
模拟输入及对外接口
• 通道数：8
• 接头类型：SMA
• 输入阻抗：1MΩ
• 输入耦合方式：直流耦合（可定制为交流耦合）
• 最大允许输入电压：-5V ～ +5V
• 输入信号 3dB 带宽：500kHz
• 触发方式：内触发
• 采样率：1.2MSPS
• 最大分辨率：16 位
存储、接口与形态
• 内存：512M Bytes DDR3
• 存储：支持 256G TF 卡
• DAC 输出：1 路
• 485 接口：1 路
• GPIO：多路
• 传输接口：GBE
• 尺寸：宽度 ＜5cm，适合水下探测设备
• 处理架构：FPGA + ARM 集成芯片
资源下载
注：本页内容与指标整理自标彰电子官方产品资料与手册；选配、可选功能以厂家最终配置为准。
