USB6001P 多功能数据采集卡
8 路 AI + 8 路 AO + 32 路 DIO · 16bit · ±10V · ZYNQ Z7 · 256MB DDR4 · Micro-B USB
产品简介
该多功能数据采集卡采用 Xilinx ZYNQ Z7 系列的 FPGA 作为数据采集和数字信号处理芯片，其丰富的片内内存和逻辑资源，采用低功耗的 DDR4 内存，容量 256MB；该多功能采集卡具备 8 路模拟信号输入，8 路模拟信号输出，32 路数字输入/输出（DIO）；使用 Micro-B USB 接口通讯。
模拟输入 8 通道、16bit、200KSPS（多通道 100KSPS）、-10～+10V、高阻输入；模拟输出 8 通道、16bit、10KSPS、-10～+10V；数字 I/O 32 通道、3.3V CMOS 电平。
核心参数
• 模拟输入通道数：8
• 模拟输入位数 / 采样率：16bit / 200K SPS（多通道 100KSPS）
• 模拟输入电压范围：-10 ～ +10V
• 模拟输入阻抗：高阻
• 模拟输出通道数：8
• 模拟输出位数 / 采样率：16bit / 10K SPS
• 模拟输出电压范围：-10 ～ +10V
• 数字 I/O 通道数：32
• 数字 I/O 电平：3.3V，CMOS
• 内存：256MB DDR4
• FPGA：Xilinx ZYNQ Z7 系列
• 通讯接口：Micro-B USB
• 接头类型：接线端子
产品特点
• 通道数量多（8 AI + 8 AO + 32 DIO）
• 输入输出可配置
• Xilinx ZYNQ Z7 系列 FPGA，片内内存与逻辑资源丰富
• 低功耗 DDR4 内存，容量 256MB
• Micro-B USB 接口通讯
典型应用
• 快速控制
• 测量测控
• 多通道数据采集
• 传感器信号采集

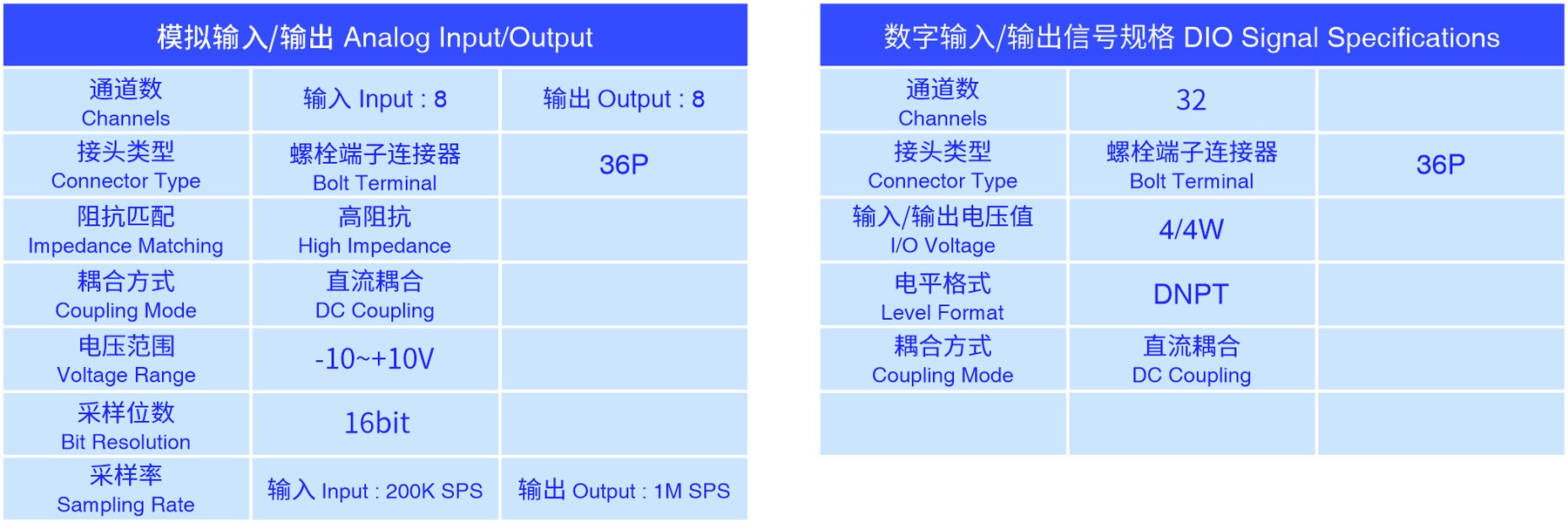

规格参数
资源下载
• 详细指标请见 USB6001P 多功能数据采集卡 详细指标页。
注：本页内容与指标整理自标彰电子官方产品资料与手册；选配、可选功能以厂家最终配置为准。
标彰电子 · onetest 仪器资源库
标彰电子 · 杭州标彰电子科技有限公司
USB6001P 多功能数据采集卡
详细指标
产品简介
该多功能数据采集卡采用 Xilinx ZYNQ Z7 系列的 FPGA 作为数据采集和数字信号处理芯片，其丰富的片内内存和逻辑资源，采用低功耗的 DDR4 内存，容量 256MB；该多功能采集卡具备 8 路模拟信号输入，8 路模拟信号输出，32 路数字输入/输出（DIO）；使用 Micro-B USB 接口通讯。
详细指标
模拟输入
• 通道数：8
• 接头类型：接线端子
• 输入阻抗：高阻
• 输入耦合方式：直流耦合
• 输入电压范围：-10 ～ +10V
• 采样位数：16bit
• 采样率：200K SPS（多通道 100KSPS）
模拟输出
• 通道数：8
• 接头类型：接线端子
• 输出阻抗：高阻
• 输出耦合方式：直流耦合
• 输出电压范围：-10 ～ +10V
• 采样位数：16bit
• 采样率：10K SPS
数字输入/输出（DIO）信号规格
• 通道数：32
• 接头类型：接线端子
• 输入/输出电压值：3.3V
• 电平格式：CMOS
• 输入耦合方式：直流耦合
处理与存储
• FPGA：Xilinx ZYNQ Z7 系列
• 内存：256MB DDR4（低功耗）
• 通讯接口：Micro-B USB
资源下载
注：本页内容与指标整理自标彰电子官方产品资料与手册；选配、可选功能以厂家最终配置为准。
