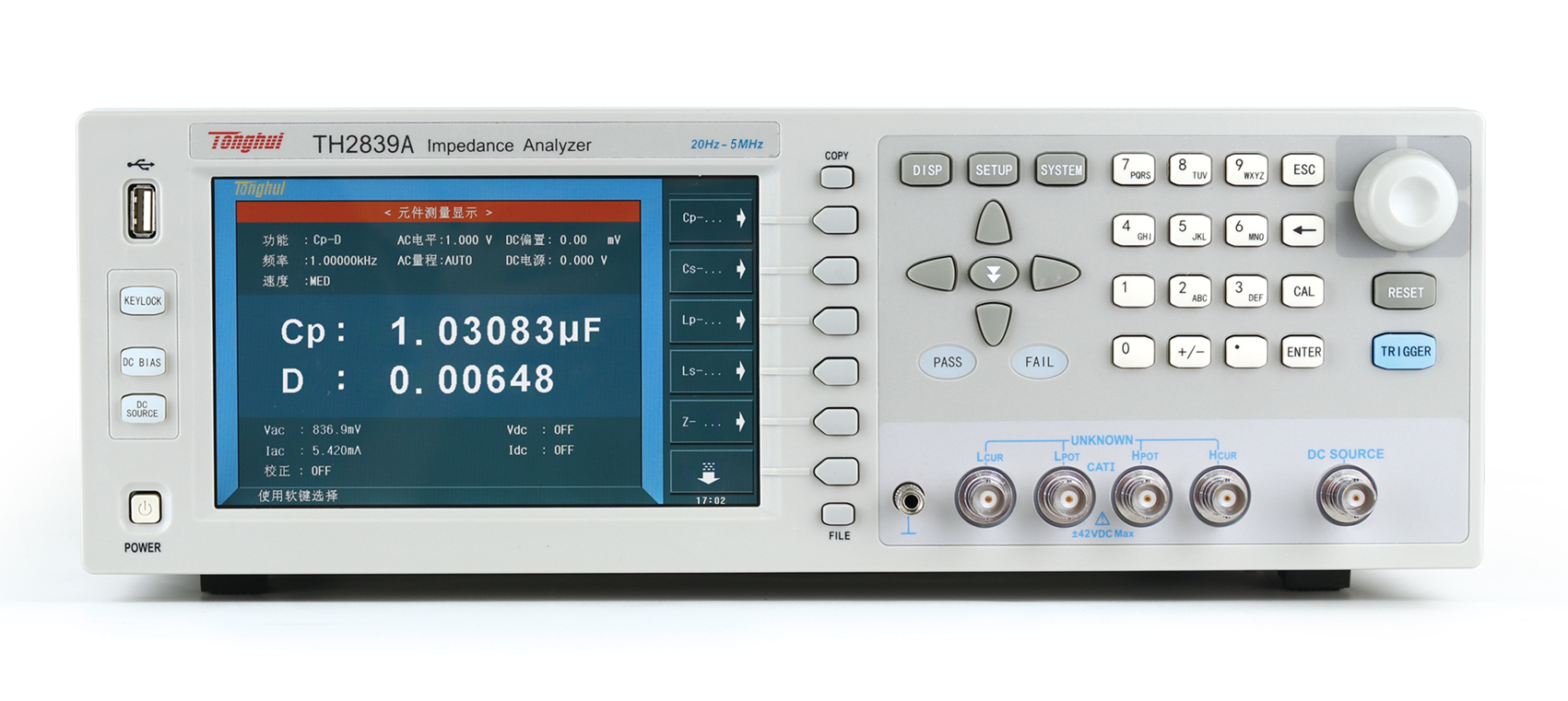

TH2839A 精密阻抗分析仪
范围 20Hz-10MHz 20Hz-5MHz · 分辨率 20.0000Hz - 99.9999Hz 1mHz · 电压范围 F≤1MHz 5mVrms- 2VrmsF >1MHz…
产品简介
TH2839系列采用阻抗测量范围较宽的自动平衡电桥技术，其0.05%的基本精度、20Hz—10MHz的频率范围可以满足元件与材料的测量要求，是电子元器件设计、检验、质量控制和生产测试的强有力工具。它的优良性能和功能为电路的设计和开发以及材料 (电子材料和非电子材料)的研究和开发提供了强有力的工具。TH2839以其卓越的性能可以实现商业标准和军用标准如IEC和MIL标准的各种测试。

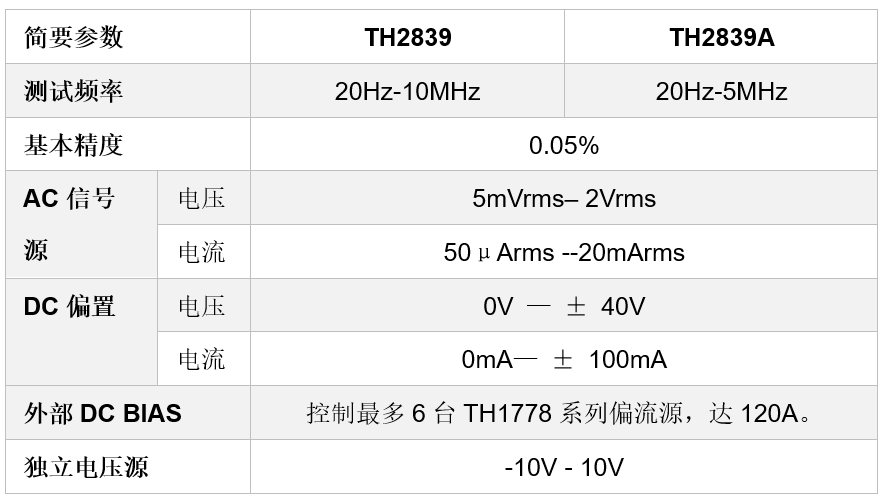

核心参数
• 测试频率 / 范围：20Hz-10MHz 20Hz-5MHz
• 测试频率 / 分辨率：20.0000Hz - 99.9999Hz 1mHz
• AC 信号 / 电压范围：F≤1MHz 5mVrms- 2VrmsF >1MHz 5mVrms - 1Vrms
• AC 信号 / 分辨率：5mVrms - 0.2Vrms 100μVrms
• AC 信号 / 电流范围：50μArms - 20mArms
• Rdc 测试 / 电压范围：100mV - 2V
• Rdc 测试 / 分辨率：100μV
• Rdc 测试 / 电流范围：0mA - 20mA
• DC 偏置 / 电压范围：0V - ±40V
功能与特点
短视频介绍： https://v.youku.com/v_show/id_XNDYxNDYyMzU2OA==.html
图：短视频介绍： https://v.youku.com/v_show/id_XNDYxNDYyMzU2OA==
A. 高精度

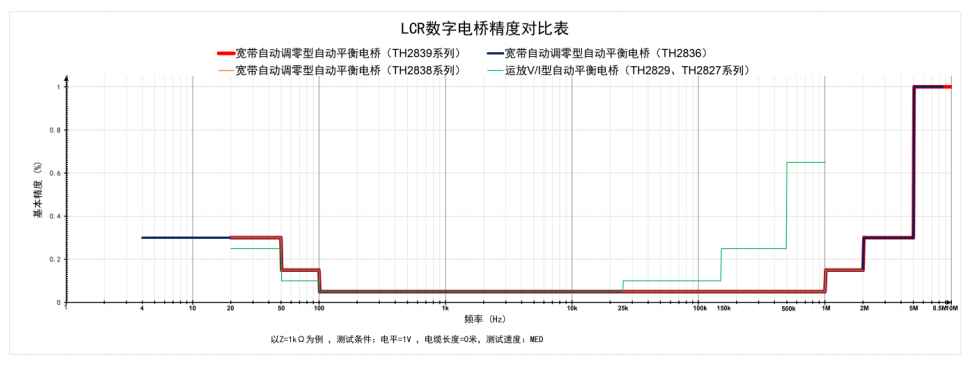

自动平衡电桥与普通LCR电桥相比，它能在更宽的频率范围内保证更高的频率精度！下图以同惠电桥为例，对比了自动平衡电桥与普通电桥在0-10MHz频率范围内的精度差别。目前同惠的自动平衡电桥有TH2839系列、TH2838系列和TH2828系列。
图：自动平衡电桥与普通LCR电桥相比，它能在更宽的频率范围内保证更高的频率精度
B. 高稳定性和高一致性
图：B. 高稳定性和高一致性

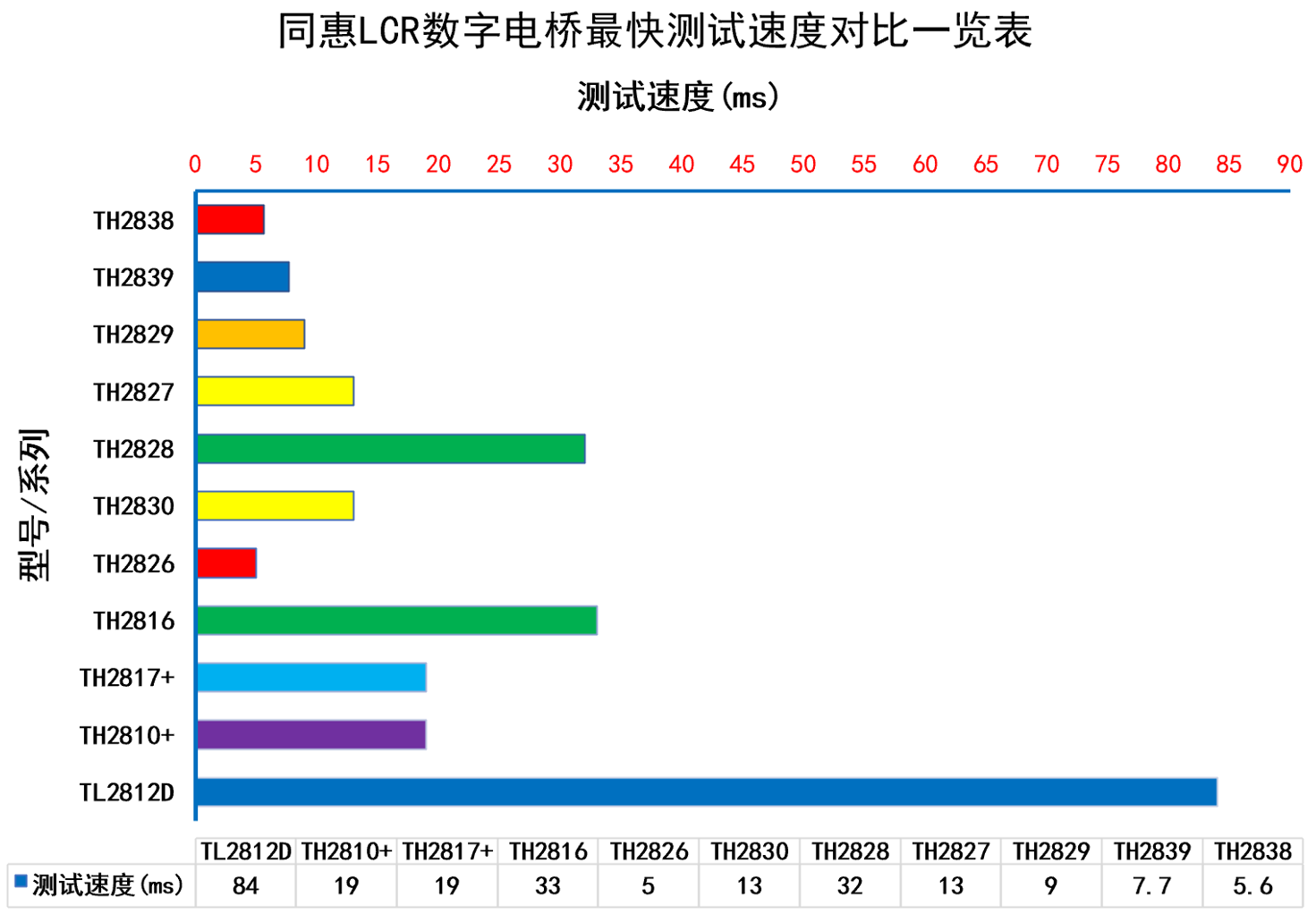

C. 高速度
图：C. 高速度

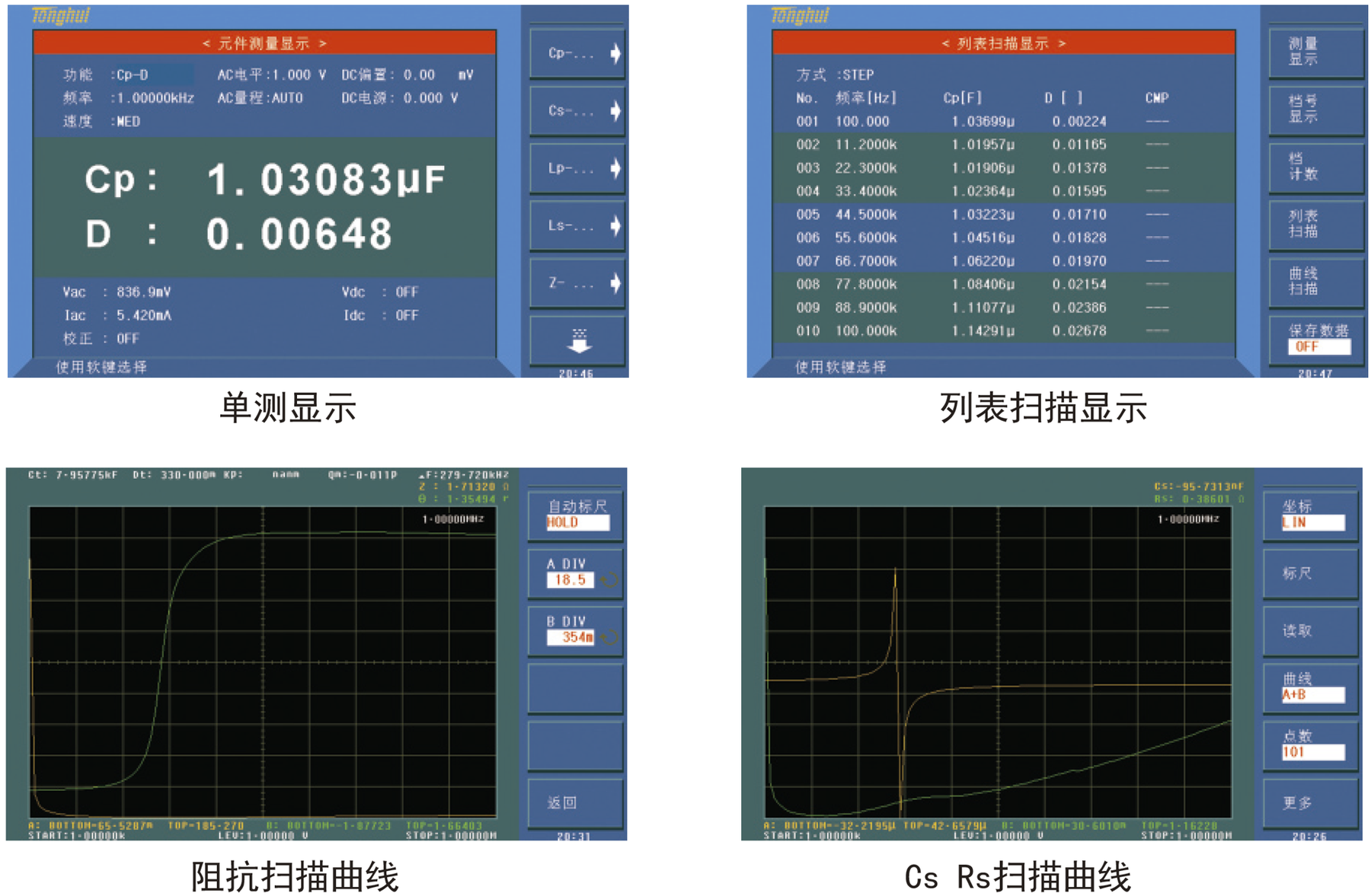

D. 功能与界面
图：D. 功能与界面
图：D. 功能与界面
E. 材料介电常数测试

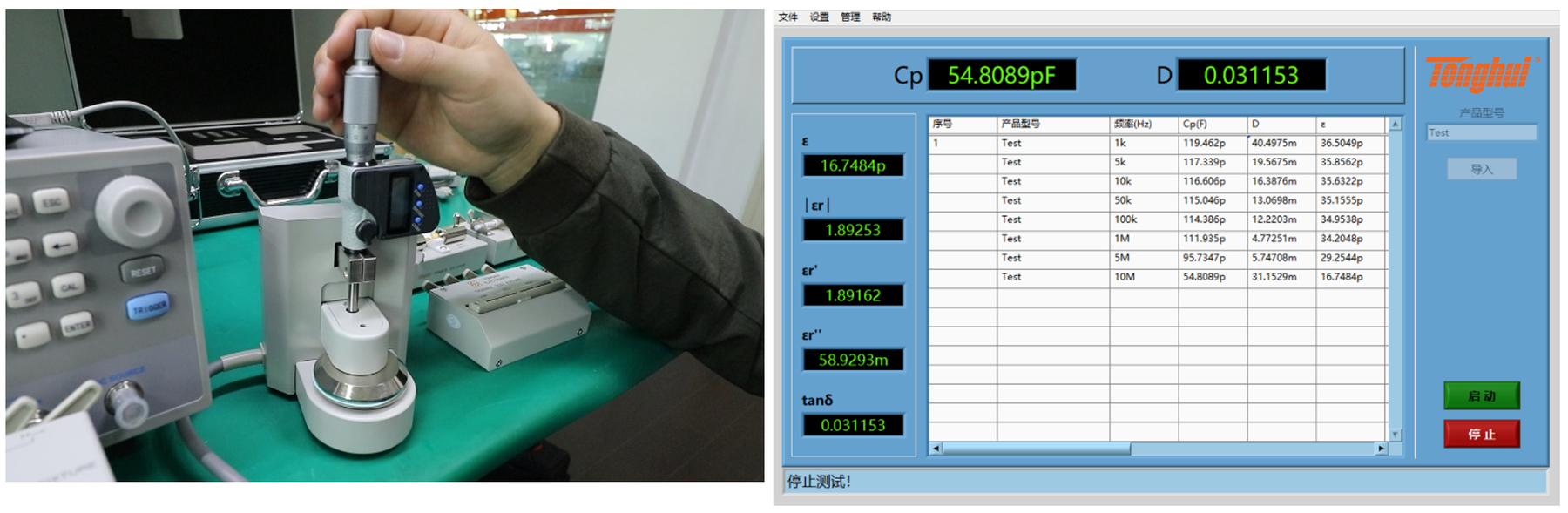

TH2839系列配合专用材料测试夹具TH26077以及上位机软件可方便、精确的测量材料在不同频率下的介电常数。
图：TH2839系列配合专用材料测试夹具TH26077以及上位机软件可方便、精确的测量材料在不同频率下的介电常数

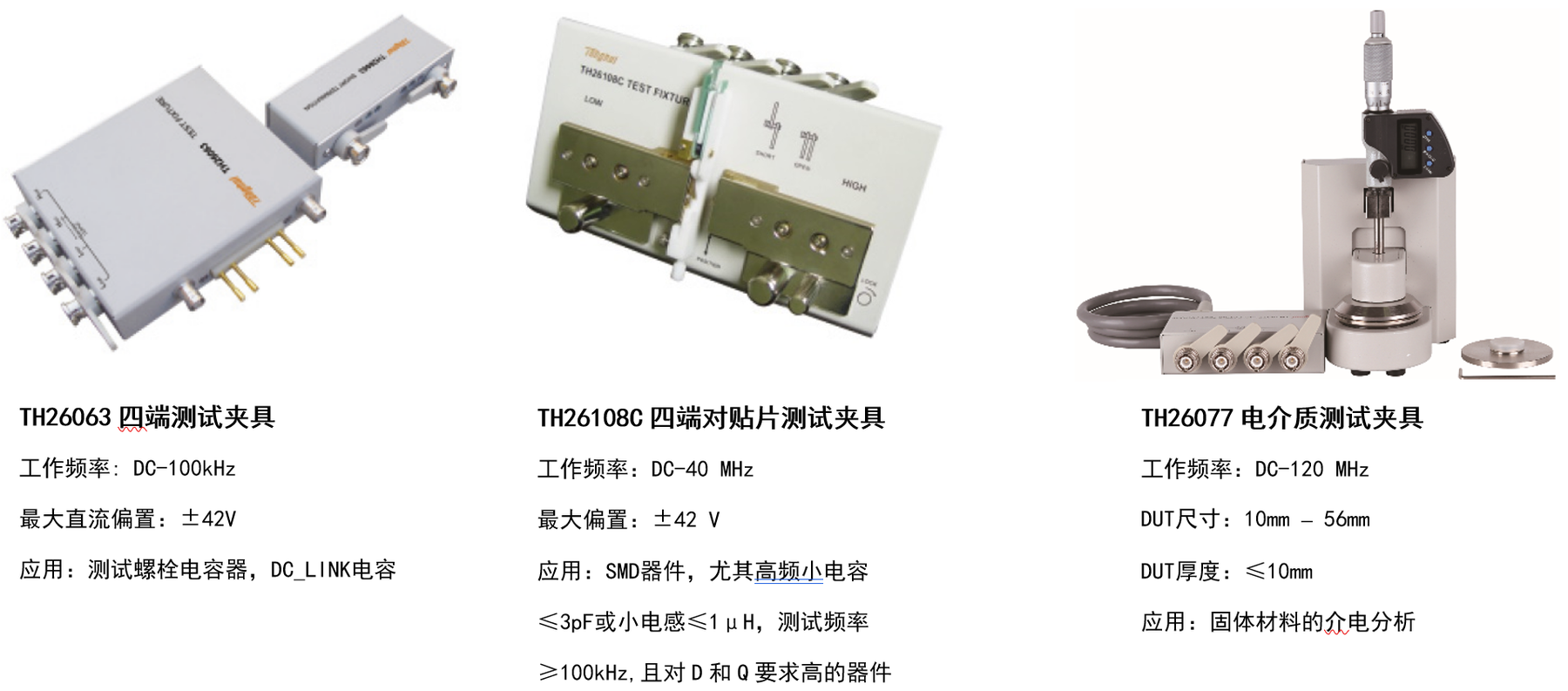

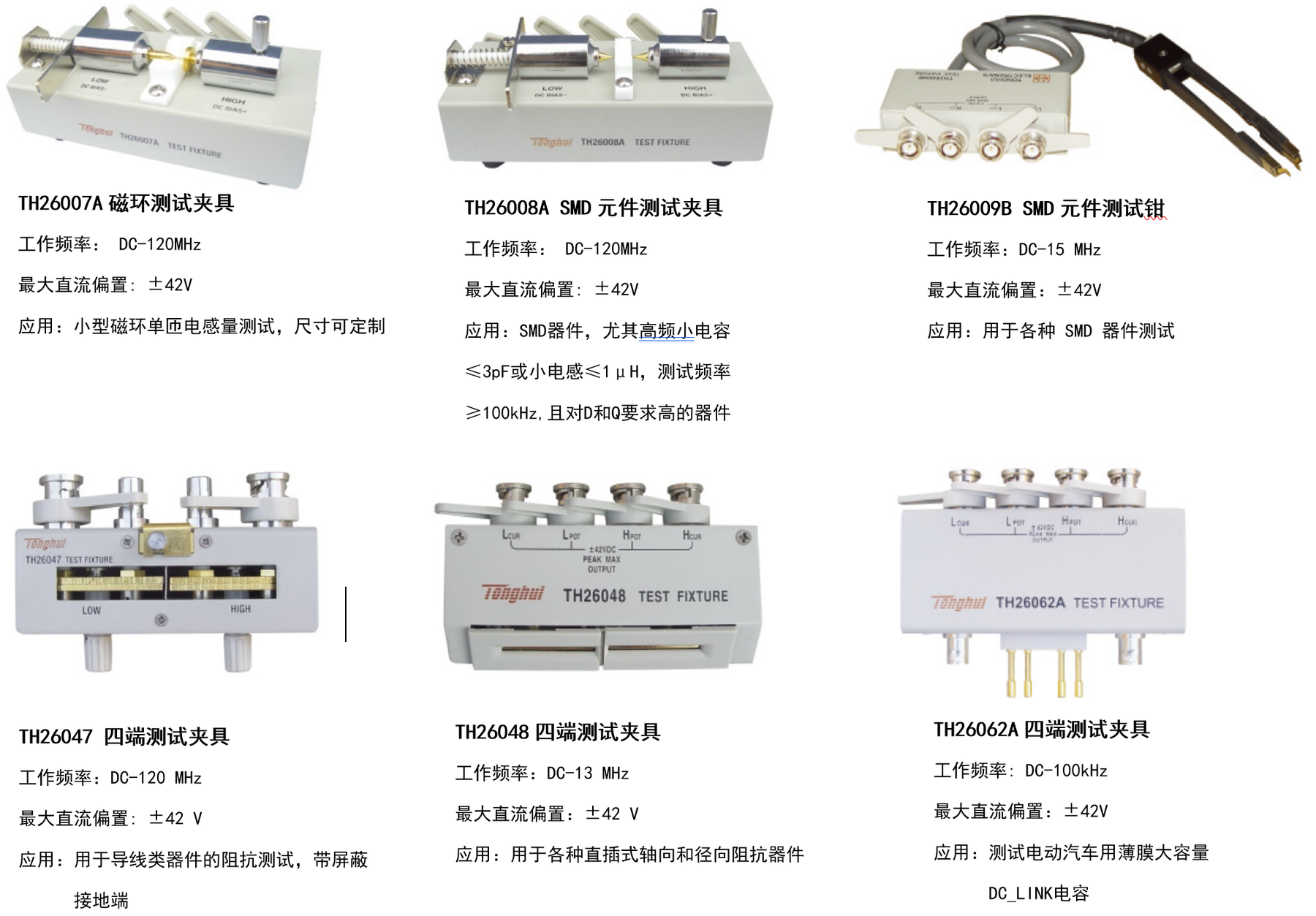

F. 选配附件
图：F. 选配附件
图：F. 选配附件

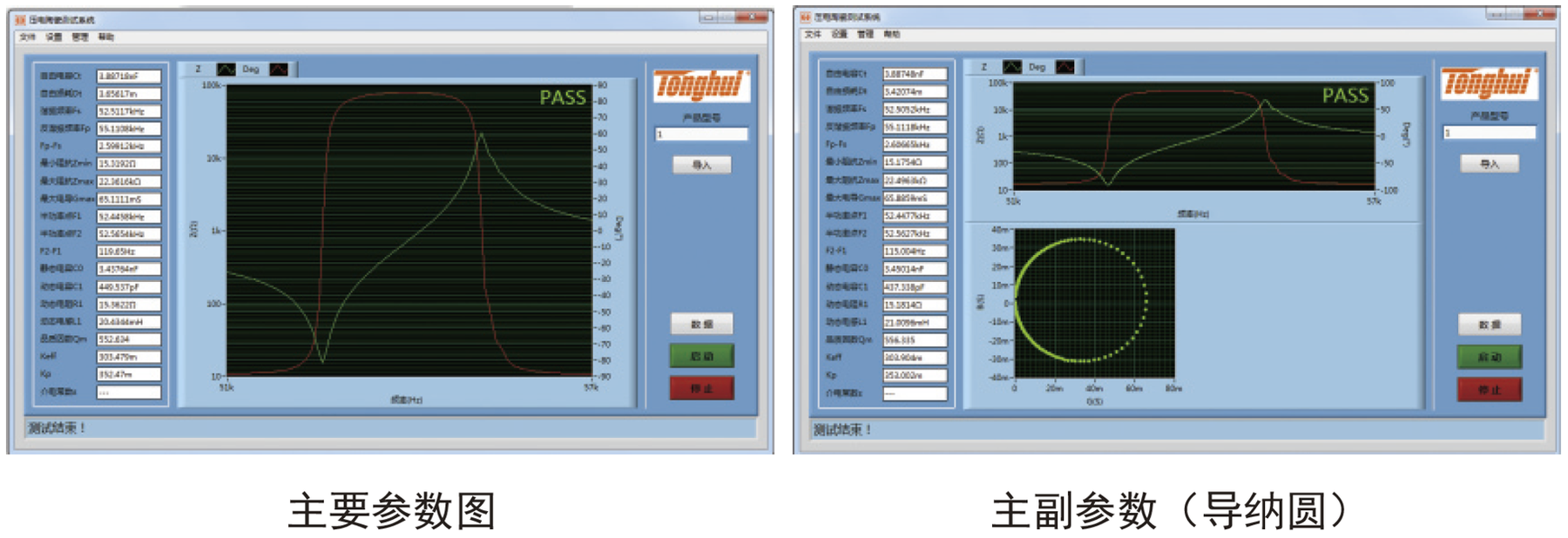

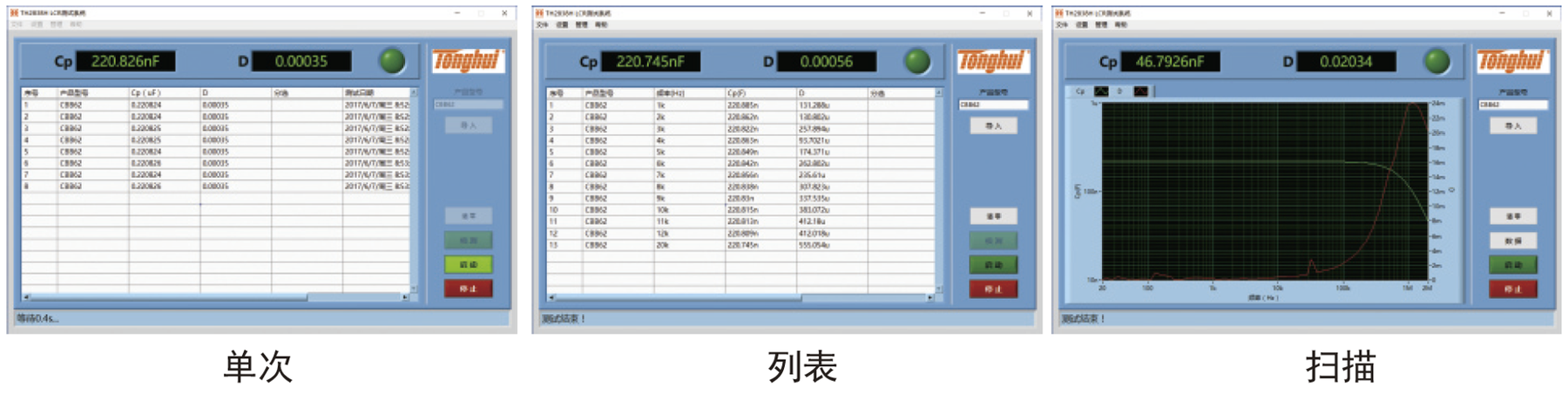

G. 上位机软件
图：G. 上位机软件
图：G. 上位机软件

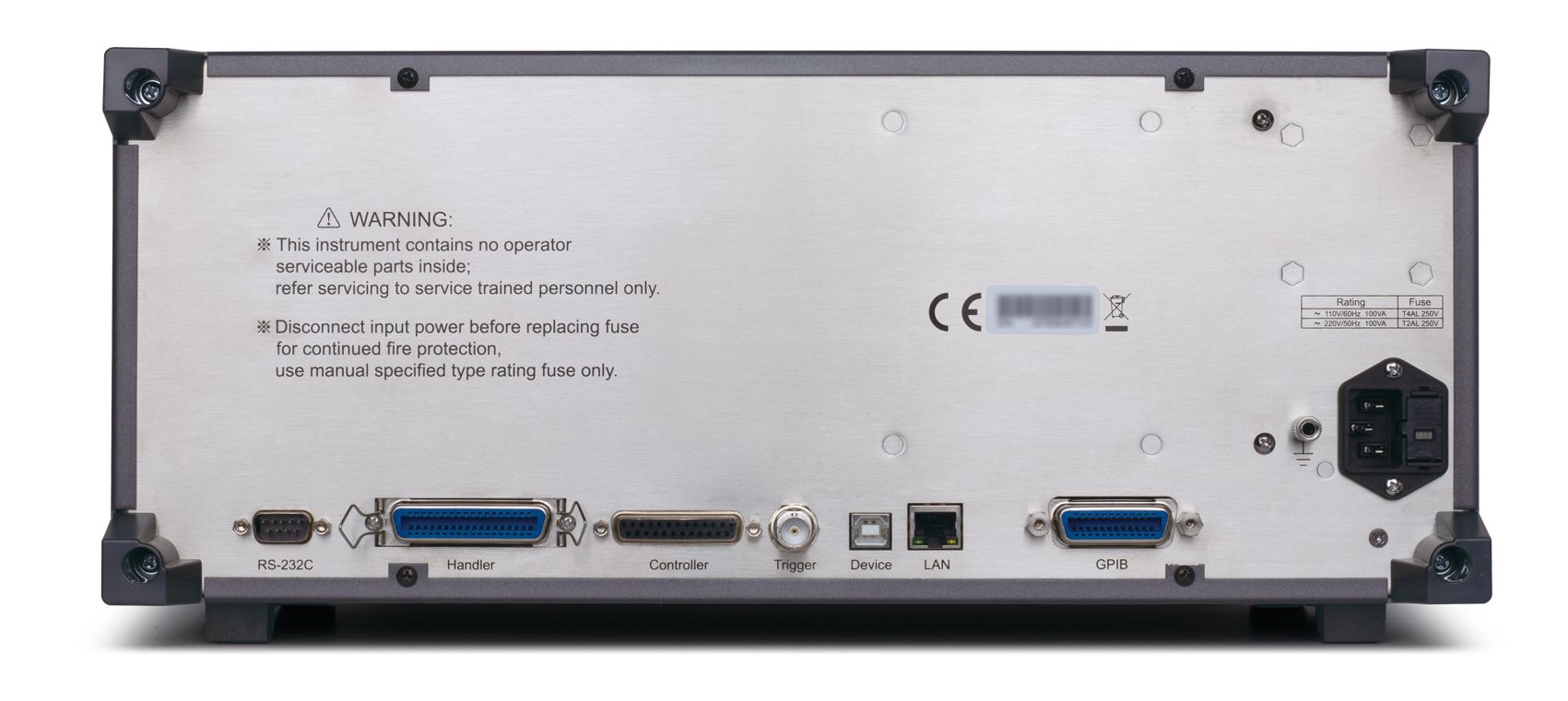

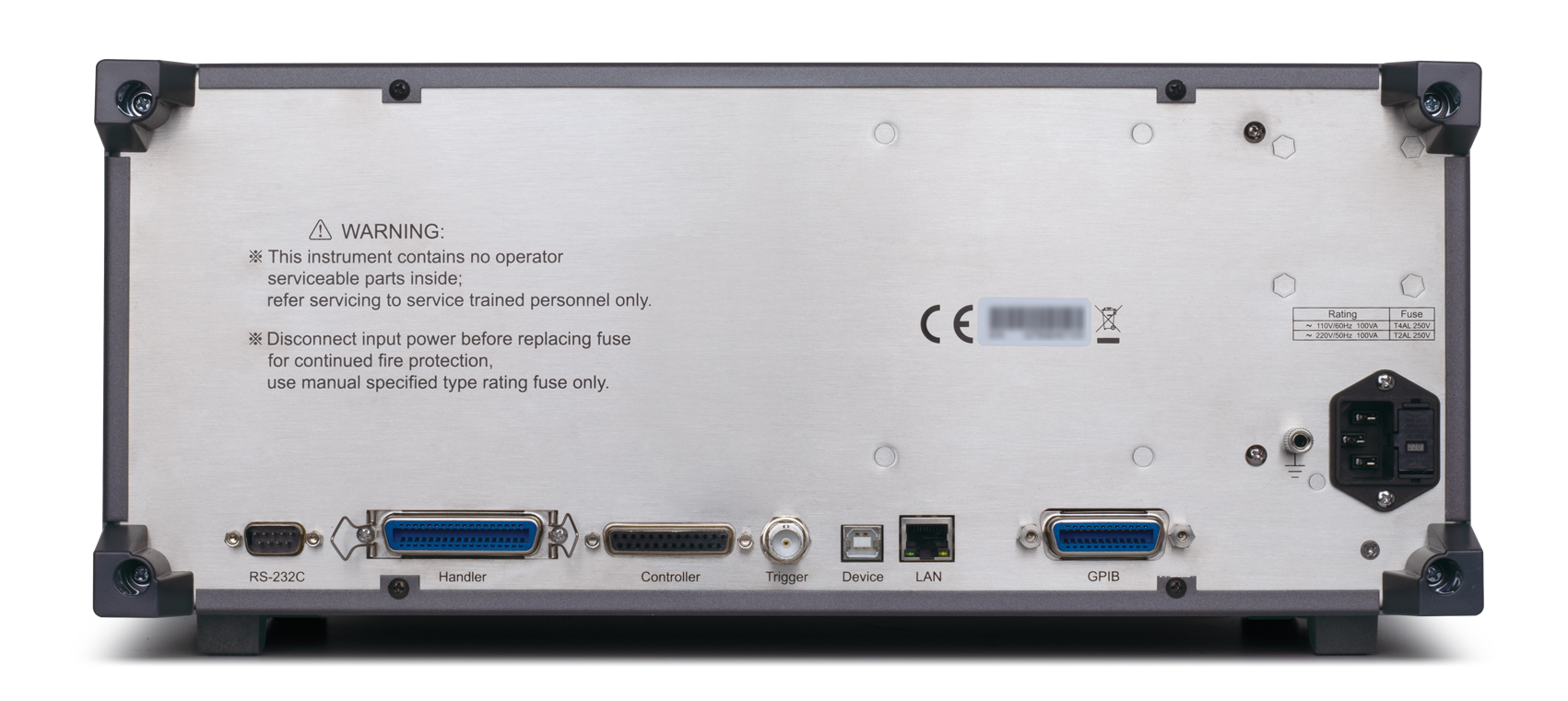

硬件连接方式： RS232C 、 USB 、 GPIB 、 LAN

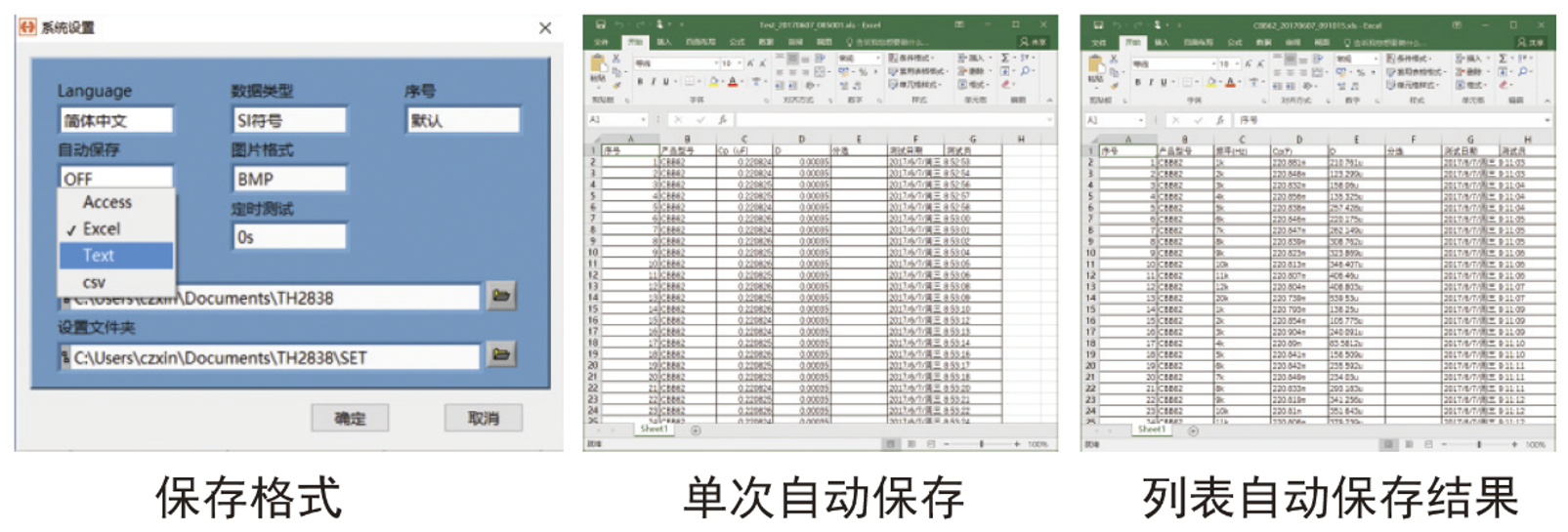

数据图像保存格式： TXT 、 XLS 、 MDB 、 CSV 、 BMP 、 JPG 、 PNG
其它功能：自动记录、设置文件保存、用户管理等
图：其它功能：自动记录、设置文件保存、用户管理等
图：其它功能：自动记录、设置文件保存、用户管理等

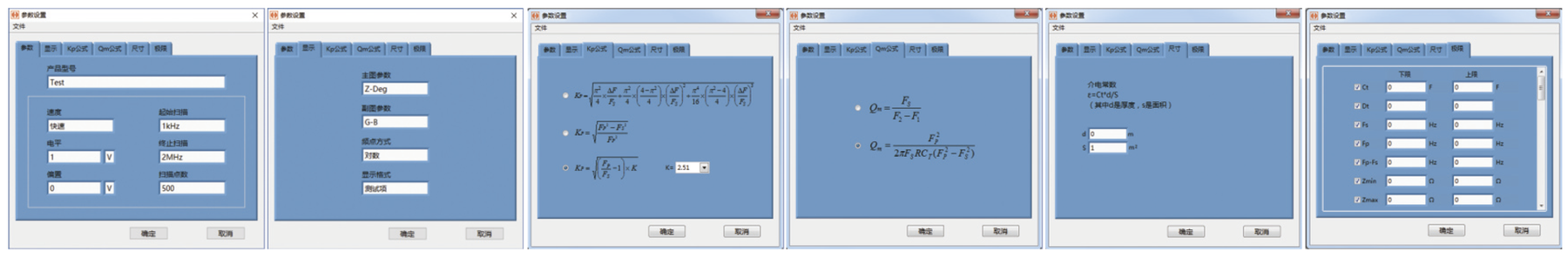

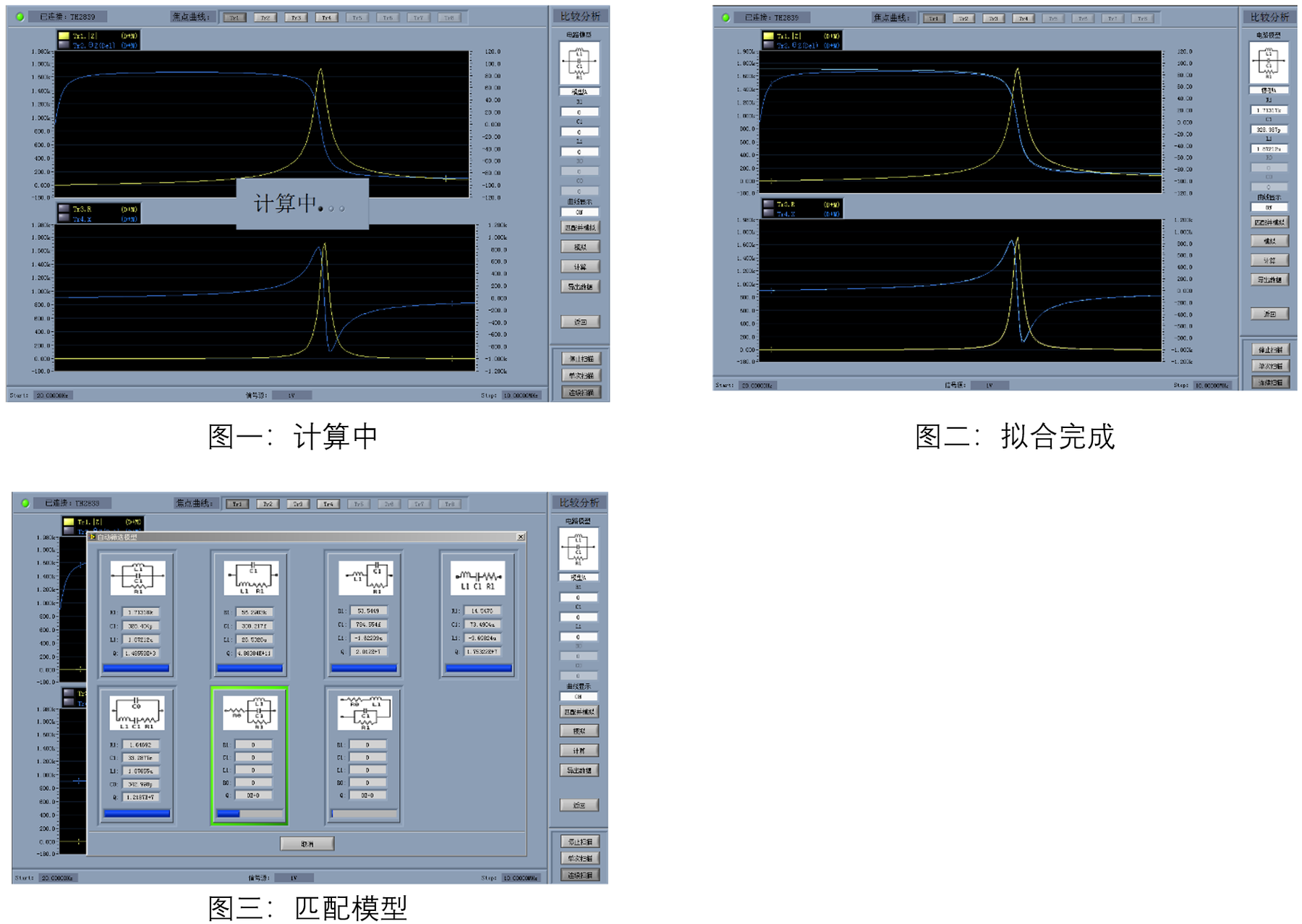

现实生活中不同类型的器件可以被等效成简单的3-4个器件组成的电路模型。阻抗分析仪上位机提供了7种基本的电路模型用于等效这些器件。本软件还提供了自动匹配功能，即如果被测件为黑盒时，本软件自动匹配与之最符合的模型并进行参数的计算。您可以通过仿真的等效电路参数值的阻抗拟合曲线与实际测量的阻抗曲线进行对比，还可以通过您输入的参数按照您选择的模型进行拟合。此功能等效的电路模型可以直接输出成TXT文档方便用户保存使用。
图：现实生活中不同类型的器件可以被等效成简单的3-4个器件组成的电路模型
典型应用
• 无源元件:
• 半导体元件:

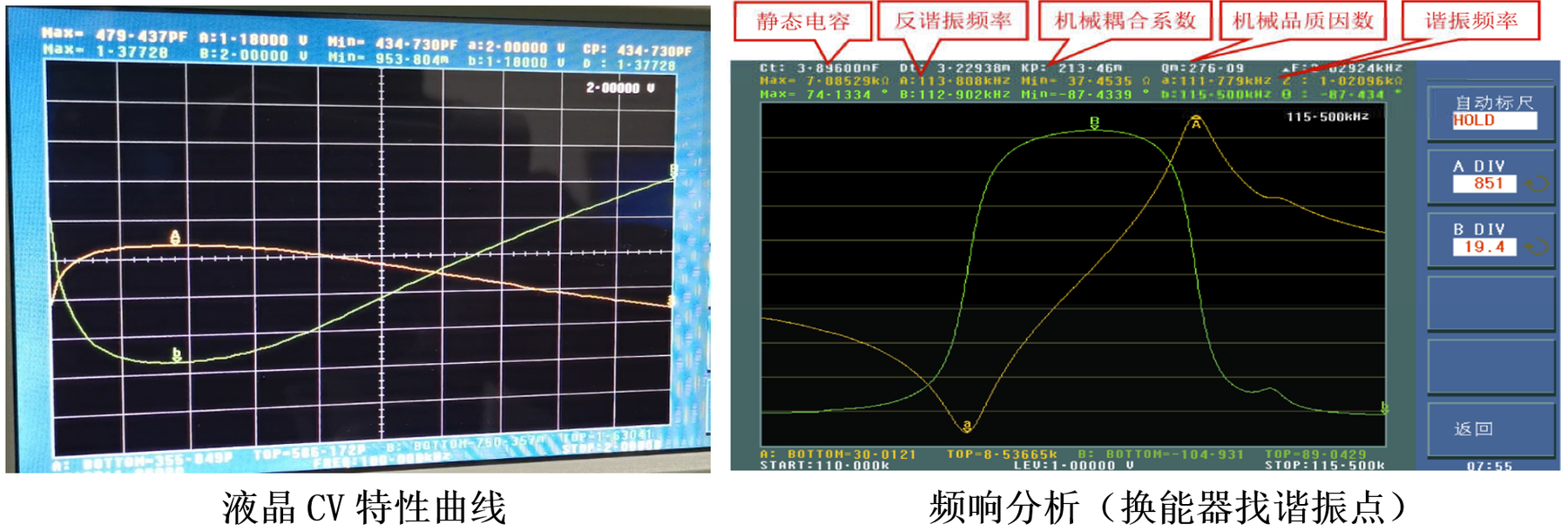

• LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特性;晶体管或集成电路的寄生参数分析
• 其它元件:
资源下载
• 详细指标：全部技术指标已单独整理，详见 TH2839A 精密阻抗分析仪 详细指标页
onetest仪器资源库 · 同惠电子 TH2839A 精密阻抗分析仪
同惠电子 · 常州同惠电子股份有限公司
TH2839A 精密阻抗分析仪 · 详细指标
范围 20Hz-10MHz 20Hz-5MHz · 分辨率 20.0000Hz - 99.9999Hz 1mHz · 电压范围 F≤1MHz 5mVrms- 2VrmsF >1MHz…
产品简介
TH2839系列采用阻抗测量范围较宽的自动平衡电桥技术，其0.05%的基本精度、20Hz—10MHz的频率范围可以满足元件与材料的测量要求，是电子元器件设计、检验、质量控制和生产测试的强有力工具。它的优良性能和功能为电路的设计和开发以及材料 (电子材料和非电子材料)的研究和开发提供了强有力的工具。TH2839以其卓越的性能可以实现商业标准和军用标准如IEC和MIL标准的各种测试。
短视频介绍： https://v.youku.com/v_show/id_XNDYxNDYyMzU2OA==.html
本页按官方规格资料分组收录 TH2839A 精密阻抗分析仪 的全部关键技术指标；产品定位、特性与应用场景请见 TH2839A 产品介绍页。
技术指标
频率与时钟
• 测试频率 / 范围：20Hz-10MHz 20Hz-5MHz
• 测试频率 / 分辨率：20.0000Hz - 99.9999Hz 1mHz
• 测试频率 / 分辨率：100.000Hz - 999.999Hz 10mHz
• 测试频率 / 分辨率：1.00000kHz - 9.99999kHz 100mHz
• 测试频率 / 分辨率：10.0000kHz - 99.9999kHz 1Hz
• 测试频率 / 分辨率：100.000kHz - 999.999kHz 10Hz
• 测试频率 / 分辨率：1.00000MHz - 10.00000MHz 100Hz
测量范围与精度
• AC 信号 / 电压范围：F≤1MHz 5mVrms- 2VrmsF >1MHz 5mVrms - 1Vrms
• AC 信号 / 分辨率：5mVrms - 0.2Vrms 100μVrms
• AC 信号 / 分辨率：0.2Vrms - 0.5Vrms 200μVrms
• AC 信号 / 分辨率：0.5Vrms - 1Vrms 500μVrms
• AC 信号 / 分辨率：1Vrms - 2Vrms 1mVrms
• AC 信号 / 电流范围：50μArms - 20mArms
• AC 信号 / 分辨率：50μArms - 2mArms 1 μArms
• AC 信号 / 分辨率：2mArms - 5mArms 2 μArms
• AC 信号 / 分辨率：5mArms - 10mArms 5 μArms
• AC 信号 / 分辨率：10mArms - 20mArms 10μArms
• Rdc 测试 / 电压范围：100mV - 2V
• Rdc 测试 / 分辨率：100μV
• Rdc 测试 / 电流范围：0mA - 20mA
• Rdc 测试 / 分辨率：1μA
• DC 偏置 / 电压范围：0V - ±40V
• DC 偏置 / 分辨率：0V - 5V 100μV
• DC 偏置 / 分辨率：5V - 10V 1mV
• DC 偏置 / 分辨率：10V - 20V 2mV
• DC 偏置 / 分辨率：20V - 40V 5mV
• DC 偏置 / 电流范围：0mA - ±100mA
• DC 偏置 / 分辨率：0 A - 50mA 1μA
• DC 偏置 / 分辨率：50mA - 100mA 10μA
• 电压源 / 电压范围：-10V - 10V
• 电压源 / 分辨率：1mV
• 电压源 / 电流范围：-45mA - +45mA
• 分辨率：800 × RGB × 480
输出与驱动
• 信号源输出阻抗：100Ω ， ±1% @1kHz
• 电压源 / 输出阻抗：100Ω
通用规格
• 尺寸 / 类型：7 英寸 (对角线)TFT LCD 显示器
其他参数
• AC 测试信号模式：额定值 (ALC OFF) ：设定电压为测试端开路时 Hcur 电压 设定电流为测试端短路时从 Hcur 流出电流恒定值 (ALC ON) ： 保持 DUT 上电压与设定值相同 保持 DUT 上电流与设定值相同
• 比例：16 ： 9
注：以上指标摘自 同惠电子 官网公开产品资料，未特别说明均为典型值；指标可能随硬件与软件版本变化，恕不另行通知。
