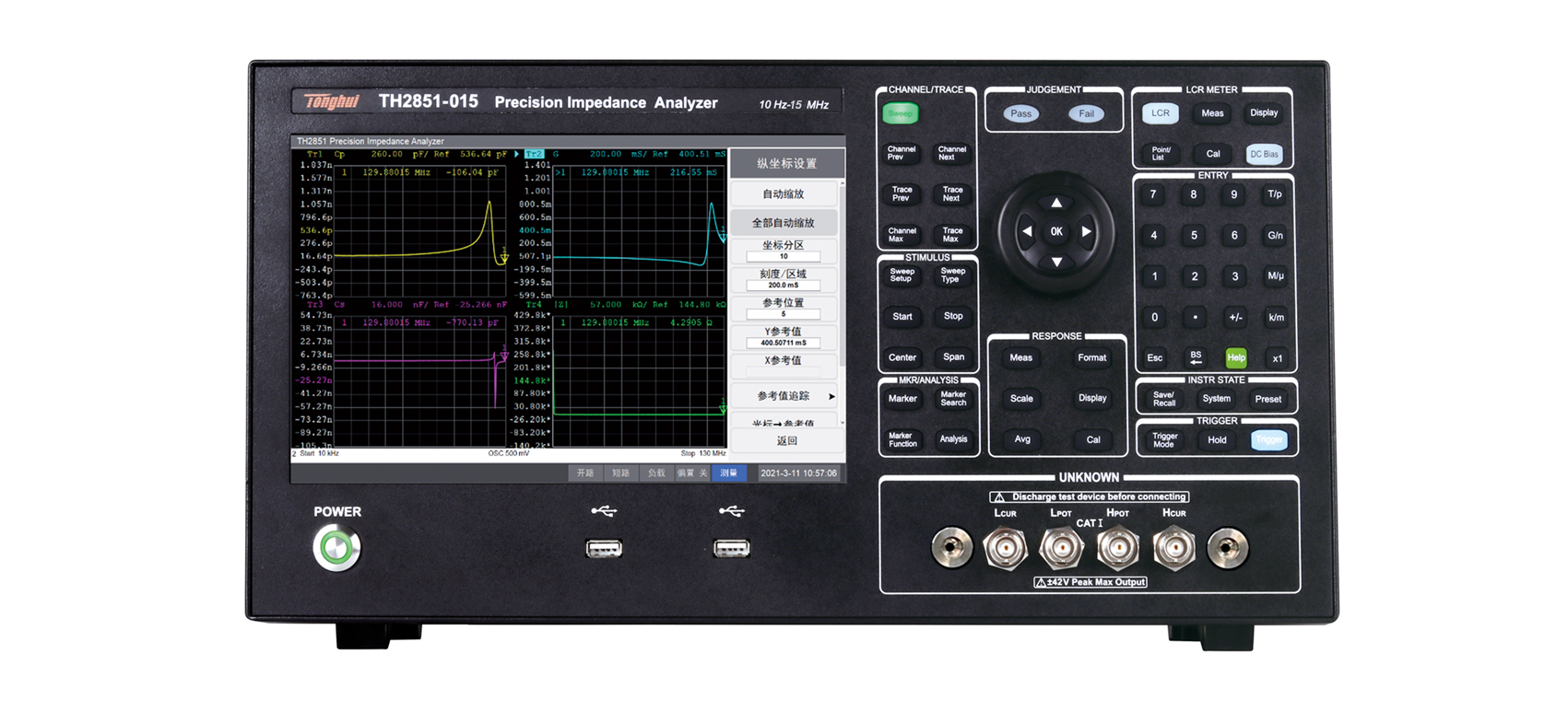

TH2851系列阻抗分析仪彻底颠覆了传统国产仪器复杂繁琐的操作界面，基于Windows10操作系统，实现了全电脑化操作界面，让测试更智能、更简便。
TH2851系列阻抗分析仪彻底颠覆了传统国产仪器复杂繁琐的操作界面，基于Windows10操作系统，实现了全电脑化操作界面，让测试更智能、更简便。
TH2839系列采用阻抗测量范围较宽的自动平衡电桥技术，其0.05%的基本精度、20Hz—10MHz的频率范围可以满足元件与材料的测量要求，是电子元器件设计、检验、质量控制和生产测试的强有力工具。它的优良性能和功能为电路的设计和开发以及材料(电子材料和非电子材料)的研究和开发提供了强有力的工具。
同厂商产品
0.001W至6.6kW · 单相/三相 · 30A电流
0.001W至6.6kW · 单相/三相
- «
- 1
- »
AN87600系列 6通道功率分析仪|艾诺仪器 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
艾诺仪器 AINUO
AN87600系列 多通道功率分析仪
0.0001W至11kW · 单相/三相
产品简介
■ 六通道同步功率分析，基本精度 ±0.1%。■ 测量带宽 DC，0.5Hz~100kHz，采样速率 200kSps。■ 最大电压 常规1000V，选配1500V。
核心参数
• 功率因数范围：±(0.001 ～ 1.000)
• 电压额定量程 （直接输入）：15/30/60/100/150/300/600/1000*[V]（可选配1500*[V]） *1000V满量程峰值…
• 电流额定量程 （直接输入）：20A电流规格：100m/200m/500m/1/2/5/10/20[A] 选配：50A电流规格：500m/1/2/…
• 频率测量范围：DC，0.5Hz ～ 100kHz
• 测量通道 -x：1～6
• 外形尺寸：426(W，前饰框) x 132.5(H，前饰框) x 430.3(D，不含接线柱) mm
• 整机重量：约7.5kg
功能特性
• 多通道：1～6通道同步测量单元配置，可灵活配置为多通道单相、三相三×2、三相四×2、四相(DC+三相三)等模式，满足多种负载(空调、逆变器、变频器、电机)测量需求
• 高精度：使用高速FPGA+ARM处理器双核处理，16位高速高精度AD转换器，基本精度可达0.1%，最快100ms显示数据更新周期
• 宽功率：单通道可测量电流20A(可选配50A、10A、5A、2A、1A等规格，且支持混合搭配)，功率最小分辨力0.1mW，满足待机功耗测量需求和额定功率测量需求
• 宽频带：交流、直流信号两用，功率测量带宽DC、0.5Hz~100kHz，可满足各种标准和非标准正弦波形负载功率测量
• 多路谐波分析：六通道可同时进行谐波分析，最高50次谐波测量，失真度分析，可直观显示各次谐波含量和总含量
• 多路频率测量：六通道可同时进行频率测量
• 线路滤波：采用500Hz、5.5kHz的低通滤波器，可测量PWM波形的基波值，滤掉开关电源电流高频干扰
• 传感器：变比功能，支持常规I-I、V-V型电压/电流互感器;支持BNC接口的I-V型电流传感器，最大输入电压10V，可选配大电流传感器
• 效率计算：可同时测量设备的输入、输出能耗，并计算出其效率
• 电能累积：可单独累积正向电能量、反向电能量和综合电能量，进行买卖电能测量
• 多通道功率分析仪可支持多种接线方式：包括1P2W、1P3W、3P3W、3V3A、3P4W等方式
应用场景

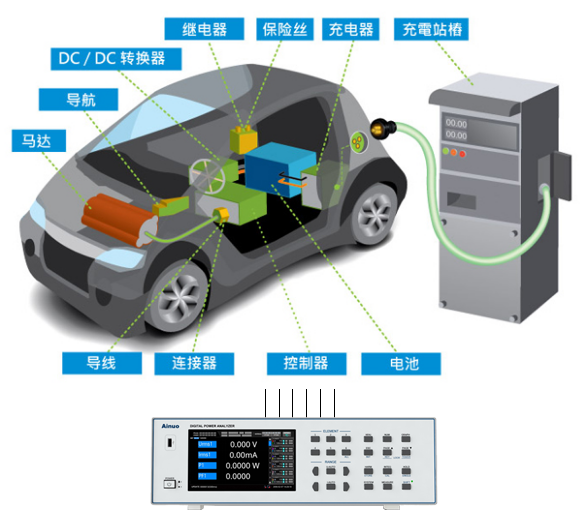

• 车载充电机(OBC)测试：车载充电机(OBC)测试：AN87600系列功率分析仪可精确测量OBC的能量转换效率、稳定性及谐波含量，为研发和生产提供高效、可靠的测试手段。其多通道特性允许同时检测多项参数，满足复杂工况下的测试需求
• 充电机/桩测试：充电机/桩测试：在充电机/桩的测试中，AN87600 系列功率分析仪可用于测量充电过程中的功率、电流、电压等关键参数，确保充电设备的性能和安全性符合相关标准和规范

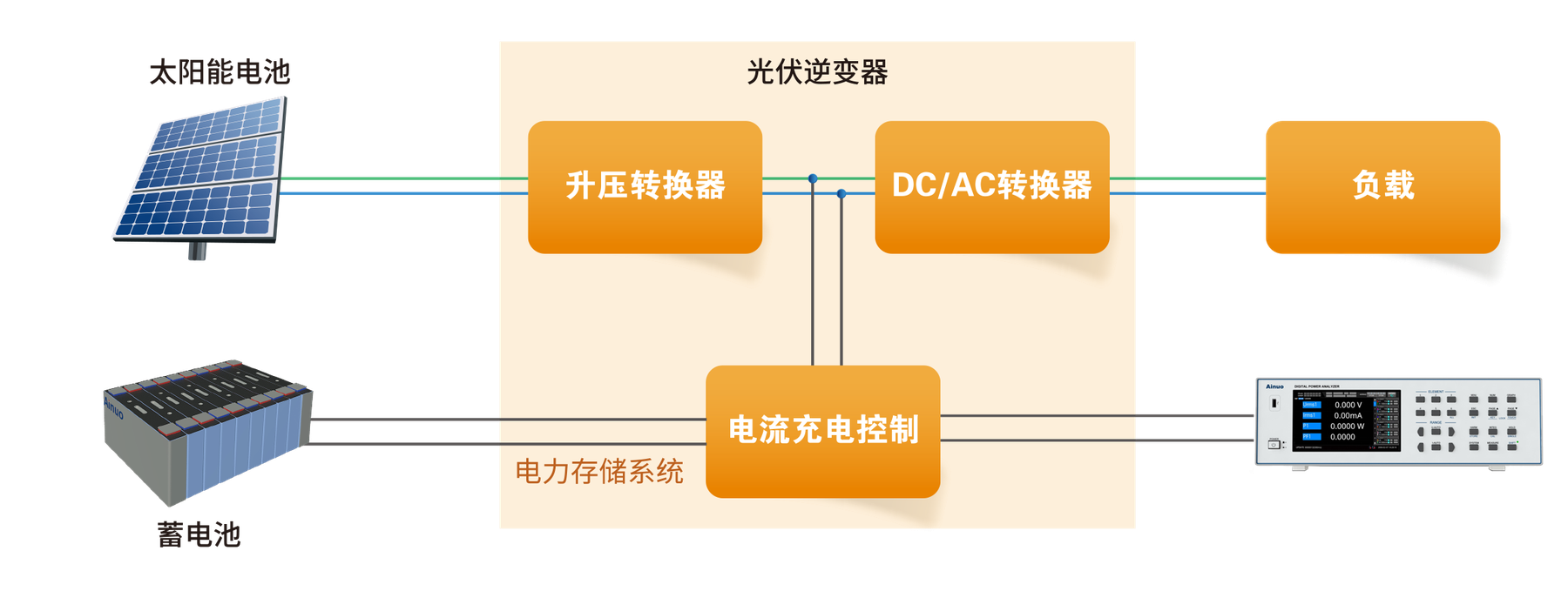

• 光伏储能：光伏储能：AN87600 系列功率分析仪可用于光伏逆变器的功率、效率、谐波分析等方面。其宽频带特性使其能够满足各种标准和非标准正弦波形负载功率测量，为光伏系统的优化设计和运行提供有力支持
• 家用电器与商用电器：家用电器与商用电器：AN87600 系列可用于单相/三相家用电器、商用电器的待机功耗和功率分析，帮助制造商优化产品设计，降低能耗
• 电力电子与发电机：电力电子与发电机：在电力电子、变压器、发电机等领域，AN87600 系列可用于功率、谐波分析，确保设备的性能和稳定性
• 变频器与变频电机：变频器与变频电机：AN87600 系列可用于测量变频器、变频电机的功率和谐波含量，为设备的优化设计和运行提供数据支持
• 开关电源：开关电源：在开关电源的测试中，AN87600 系列可用于功率、谐波、浪涌电流分析，确保开关电源的性能和安全性
• 光伏逆变器功率测量：
资源下载
以上内容与指标均取自艾诺仪器（AINUO）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
艾诺仪器 AINUO · onetest 仪器资源库
艾诺仪器 AINUO
AN87600系列 多通道功率分析仪 详细指标
0.0001W至11kW · 单相/三相
详细指标
下表按艾诺仪器官网该系列产品页公布的原始参数表整理，型号与档位均按官网列出的在售型号排列；单位为官网原写法。
技术规格
• 指标
| 指标 | AN87600-x |
| 测量通道 -x | 1～6 |
| 接线方式 | 1P2W (单相2线)、1P3W (单相3线)、3P3W (三相3线，2电压2电流)、3P3W(3V3A)(三相3线，3电压3电流)、3P4W (三相4线) |
| 测量参数 | 电压 U、电流 I、有功功率 P、无功功率 Q、视在功率 S、功率因数 λ、电压频率 fU、电流频率 fI、相位角 Φ、效率 η、总电能量 Wh、正向电能量 Wh+、反向电能量 Wh-、电流积分 Ah、50次谐波分析 HDF、电压和电流失真度 THD、峰值电压 Vpk、峰值电流 Ipk、电压峰值因数 CfU、电流峰值因数 CfI…… |
| 输入阻抗 | 电压：约2MΩ，电流直接输入：约2.5mΩ (50A规格) 电流传感器输入：约100kΩ |
| AD采样速率 | 约100kS/s |
| 满量程峰值因数 | 3 *例外情形见下述 |
| 电压额定量程 （直接输入） | 15/30/60/100/150/300/600/1000*[V]（可选配1500*[V]） *1000V满量程峰值因数为1.5 |
| 电流额定量程 （直接输入） | 20A电流规格：100m/200m/500m/1/2/5/10/20[A] 选配：50A电流规格：500m/1/2/5/10/20/40/50*[A] *50A满量程峰值因数为1.510A电流规格：50m/100m/200m/500m/1/2/5/10[A] 5A电流规格：20m/50m/100m/200m/500m/1/2/5[A] 2A电流规格：10m/20m/50m/100m/200m/500m/1/2[A] 1A电流规格：5m/10m/20m/50m/100m/200m/500m/1[A] |
| 电流额定量程 （BNC传感器） | 50m/100m/200m/500m/1/2/5/10[V] |
| 电压、电流量程精度范围 | (1%～110%)*×量程 *电压1000V、电流20A精度范围为(1%～100%)×量程 |
| 功率因数范围 | ±(0.001 ～ 1.000) |
| 电压 测量精度 | DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤10kHz 10kHz＜f≤100kHz / ±(0.1%×显示值+0.1%×量程) ±(0.1%×显示值+0.2%×量程) ±(0.1%×显示值+0.05%×量程) ±(0.1%×显示值+0.2%×量程) ±({0.1+0.05×(f-1)}%×显示值+0.2%×量程) ±({0.5+0.04×(f-10)}%×显示值+0.3%×量程) |
| 电流 测量精度 | DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤10kHz 10kHz＜f≤100kHz / ±(0.1%×显示值+0.1%×量程) ±(0.1%×显示值+0.2%×量程) ±(0.1%×显示值+0.1%×量程) ±(0.1%×显示值+0.2%×量程) ±((0.1×f)%显示值+0.2%×量程) ±({1+0.08×(f-10)}%×显示值+0.3%×量程) |
| 功率 测量精度 | DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤10kHz 10kHz＜f≤50kHz 50kHz＜f≤100kHz / ±(0.1%×显示值+0.1%×量程) ±(0.3%×显示值+0.2%×量程) ±(0.1%×显示值+0.1%×量程) ±(0.2%×显示值+0.2%×量程) ±({0.2+0.1×(f-1)}%×显示值+0.2%×量程) ±({0.2+0.1×(f-1)}%×显示值+0.3%×量程) ±({5.1+0.18×(f-50)}%×显示值+0.3%×量程) |
| 有功功率 测量范围 | 20A电流规格：2.2mW~4.4kW@220V，PF=0.01~1 选配：50A电流规格：11mW~11kW@220V，PF=0.01~110A电流规格：1.1mW~2.2kW@220V，PF=0.01~15A电流规格：0.4mW~1.1kW@220V，PF=0.01~12A电流规格：0.2mW~440W@220V，PF=0.01~11A电流规格：0.1mW~220W@220V，PF=0.01~1 |
| 有功功率分辨力 | 0.1mW |
| 频率测量范围 | DC，0.5Hz ～ 100kHz |
| 频率测量精度 | ±0.1%×显示值 |
| 谐波测量 | 11Hz ～ 600Hz，1～50次谐波含量，总失真度 |
| 电能测量范围 | 0～999999MWh (分辨率：1mWh/0.01mAh) |
| 电能测量精度 | ±(0.1%×显示值+0.1%×量程) |
| 扩展不确定度 | 电压、电流、功率、频率、电能量≤0.20% |
| 滤波器功能 | 500Hz、5.5kHz电压线路、电流线路和频率滤波 |
| 变比功能 | 1 ～ 50000 |
| 数据更新周期 | 100m / 250m / 500m / 5 [s] |
| 控制接口 | 标配：RS-232、开关量接口、网口；选配：RS-485、GPIB |
| 显示器 | 7英寸 液晶触摸屏 |
| 外形尺寸 | 426(W，前饰框) x 132.5(H，前饰框) x 430.3(D，不含接线柱) mm |
| 开口尺寸 | 422(W，机体) x 128.5(H，机体) mm |
| 底脚高度 | 17.5mm |
| 整机重量 | 约7.5kg |
型号与选件
• 型号 AN87600-x：
资源下载
以上内容与指标取自艾诺仪器（AINUO）官网 AN87600系列 产品页（功率分析仪），未标注口径的为厂家公布值。
