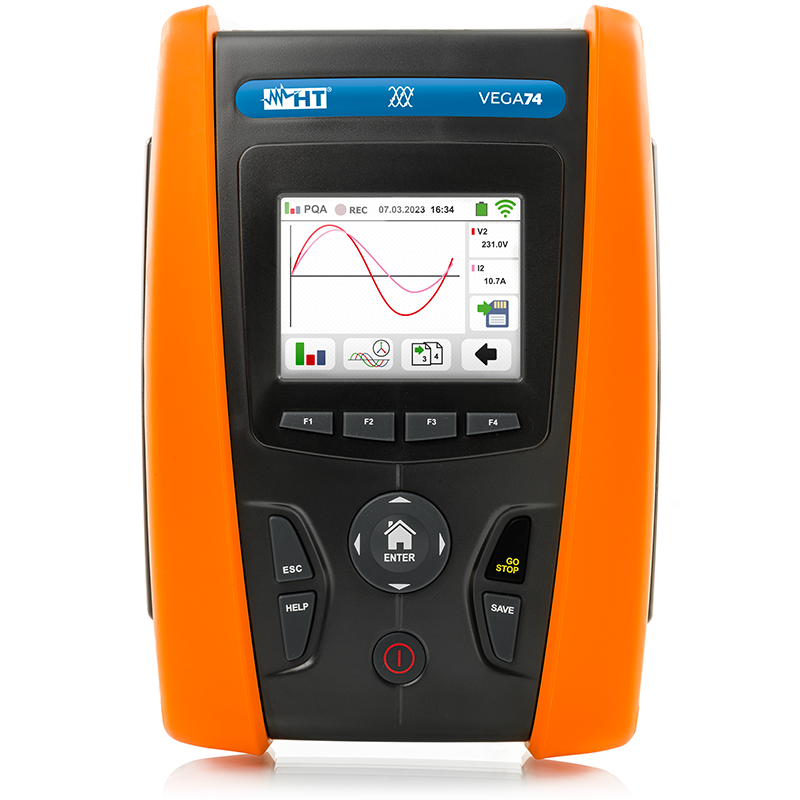

VEGA74是HTItalia（HTInstruments，意大利）出品的功率分析仪。

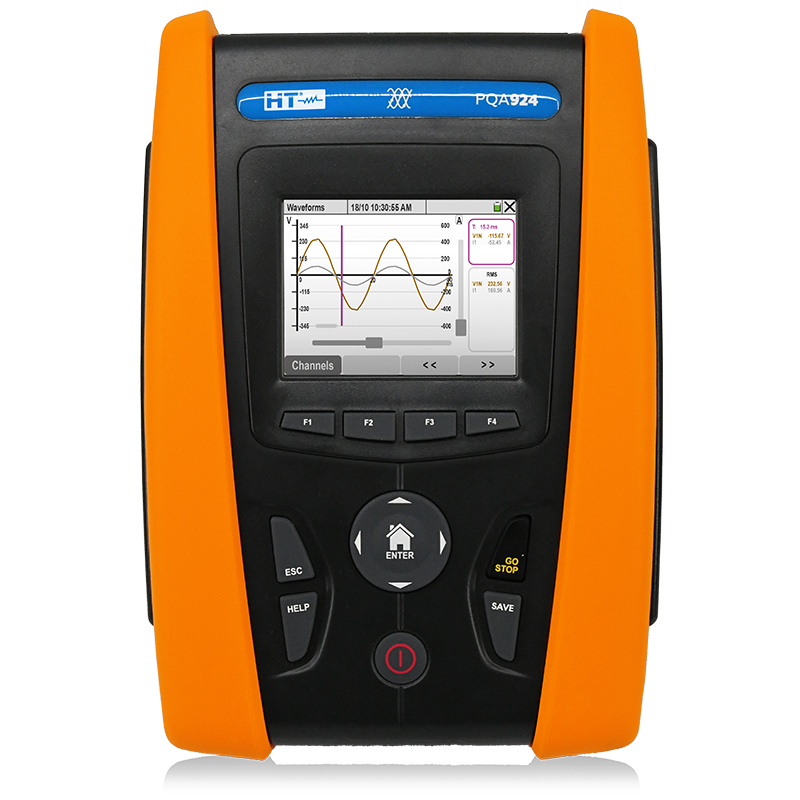

PQA924是HTItalia（HTInstruments，意大利）出品的功率分析仪。
同厂商产品
0.001W至6.6kW · 单相/三相 · 30A电流
0.001W至6.6kW · 单相/三相
0.0001W至11kW · 单相/三相
- «
- 1
- »
AN87330系列 1000V三相功率分析仪|艾诺仪器 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
艾诺仪器 AINUO
AN87330系列 三相功率计
单相/三相
产品简介
高精度功率分析仪AN87330系列，采用FPGA+ARM数字处理系统，实现完全同步采样，充分满足市场上电机、家电、新能源等领域三相设备的测试需求，为自动化产线、集成化系统等生产环节量身打造。
核心参数
• 功率因数范围：±(0.001 ～ 1.000)
• 电压额定量程（直接输入）：15/30/60/100/150/300/600/1000*[V]；*1000V满量程峰值因数为1.5
• 电流规格：20A
• 频率测量范围及误差：DC，0.5Hz ～ 100kHz，±0.1%×示值
• 机箱尺寸：外形尺寸213（W）× 133（H）× 400（D）mm，开口尺寸213（W）× 133（H） mm，底脚高15mm
功能特性
• 高性能、宽频带：误差达0.1%，带宽DC,0.5Hz～100kHz，满足各种非正弦波形负载测试
• 真差分同步调理采样保障超大直接测试能力：电压0.15~1000V，电流5mA~50A/1mA~20A
• 标配RS232、LAN通信接口：标准MODBUS通信协议，满足多种协议定制需求，可选配RS485、GPIB转换模块
• 支持三相相间角度测试功能
应用场景
• 直流无刷电机动态测试：
• FG信号有效值、峰峰值测量：FG信号有效值、峰峰值测量，占空比计算，波形数据分析
• 三相反电动势有效值、频率测量：
• 相间角度测试：
• 变频电机、变频器功率测量：
• 功率带宽DC：功率带宽DC, 0.5Hz~100kHz
• 电流范围0~20A/电流传感器：
• 可同时测量输入、输出功率：
资源下载
以上内容与指标均取自艾诺仪器（AINUO）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
艾诺仪器 AINUO · onetest 仪器资源库
艾诺仪器 AINUO
AN87330系列 三相功率计 详细指标
单相/三相
详细指标
下表按艾诺仪器官网该系列产品页公布的原始参数表整理，型号与档位均按官网列出的在售型号排列；单位为官网原写法。
技术规格
• 指标
| 指标 | AN87330 |
| 电流规格 | 20A |

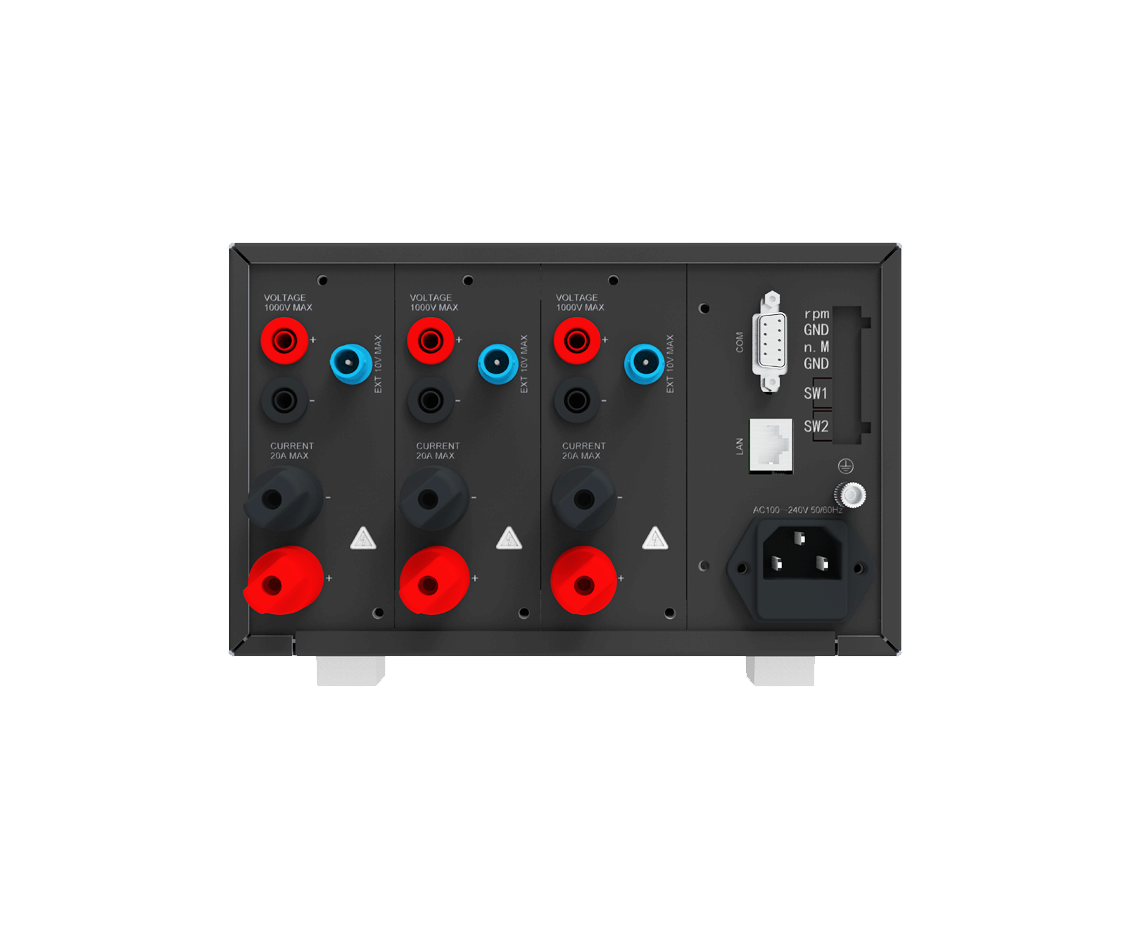

| 接线方式 | 1P3W (单相3 线)、3P3W (三相 3 线，2 电压 2 电流)、3V3A (三相 3 线，3 电压 3 电流)、3P4W (三相 4 线) |
| 各相输入阻抗 | 电压：约2MΩ；电流直接输入：约10mΩ 电流传感器输入：约100kΩ |
| 满量程峰值因数 | 3 |
| 电压额定量程（直接输入） | 15/30/60/100/150/300/600/1000*[V]；*1000V满量程峰值因数为1.5 |
| 电流额定量程（直接输入） | 100m/200m/500m/1/2/5/10/20*[A]；*20A最大量程满量程峰值因数为1.5 |
| 电流额定量程（传感器输入） | 50m/100m/200m/500m/1/2/5/10[V] |
| 电压/电流误差范围 | (1%～110%)×量程；*电压1000V量程、电流20A量程误差范围为(1%～100%)×量程 |
| 功率因数范围 | ±(0.001 ～ 1.000) |
| 电压测量误差 | DC：±(0.1%×示值+0.2%×量程) 0.5Hz≤f＜45Hz：±(0.1%×示值+0.2%×量程) 45Hz≤f≤66Hz：±(0.1%×示值+0.1%×量程) 66Hz＜f≤1kHz：±(0.1%×示值+0.2%×量程) 1kHz＜f≤10kHz：±({0.07×f}%x示值+0.3%×量程) 10kHz＜f≤100kHz：±(0.5%x示值+0.5%x量程)，±[{0.04×(f–10)}%x示值] |
| 电流测量误差 | DC：±(0.1%×示值+0.2%×量程) 0.5Hz≤f＜45Hz：±(0.1%×示值+0.2%×量程) 45Hz≤f≤66Hz：±(0.1%×示值+0.1%×量程) 66Hz＜f≤1kHz：±(0.1%×示值+0.2%×量程) 1kHz＜f≤10kHz：±({0.07×f}%x示值+0.3%×量程) 10kHz＜f≤100kHz：±(0.5%x示值+0.5%x量程)，±[{0.04×(f–10)}%x示值] |
| 有功功率测量误差 | DC：±(0.1%×示值+0.2%×量程) 0.5Hz≤f＜45Hz：±(0.3%×示值+0.2%×量程) 45Hz≤f≤66Hz：±(0.1%×示值+0.1%×量程) 66Hz＜f≤1kHz：±(0.2%×示值+0.2%×量程) 1kHz＜f≤10kHz：±(0.1%x示值+0.3%x量程)，±[{0.067×(f–1)}%x示值] 10kHz＜f≤100kHz：±(0.5%x示值+0.5%x量程)，±[{0.09×(f–10)}%x示值] |
| 有功功率测量范围及分辨力 | 4.4mW~4.4kW/相 @220V，PF=0.01~1，最高分辨力0.1mW |
| 频率测量范围及误差 | DC，0.5Hz ～ 100kHz，±0.1%×示值 |
| 谐波测量 | 10Hz ～ 600Hz，1～50次谐波含量，总失真度 |
| 电能测量范围及误差 | 0～99999MWh (分辨率：1mWh/0.01mAh)，±0.2%×示值 |
| 电能计时 | 9999时59分59秒 |
| 滤波器功能 | 500Hz、5.5kHz电压电路、电流电路和频率滤波 |
| 电压、电流变比范围 | 1.0～ 5000.0 |
| 外部输入变比 | 0.010~100.000 |
| 数据更新周期 | 100m / 200m / 500m / 1/2/5/10[s] |
| 报警功能 | 三相总电压、三相总电流、三相总功率上/下限、门限设定 |
| 控制接口 | 标配：RS-232，以太网；选配：RS-485，电机测量板卡（脉冲型扭矩转速传感器） |
| 通讯协议 | Ainuo3.0，Modbus，TCP Modbus |
| 机箱尺寸 | 外形尺寸213（W）× 133（H）× 400（D）mm，开口尺寸213（W）× 133（H） mm，底脚高15mm |
型号与选件
• 型号 AN87330：
资源下载
以上内容与指标取自艾诺仪器（AINUO）官网 AN87330系列 产品页（功率分析仪），未标注口径的为厂家公布值。
