艾诺仪器 AINUO
ANPA5000系列 高精度多通道功率分析仪
0.001W至6.6kW · 单相/三相
产品简介
ANPA5000高精度多通道功率分析仪支持七通道同步功率分析，基本精度0.01%×示值+0.02%×量程，采样率10MS/s，最大电压1000V(DC1500V)，
电流规格30A(标配)/5A，标配BNC接口。
仪器可选配电机测量通道，最大支持4电机同步测试。

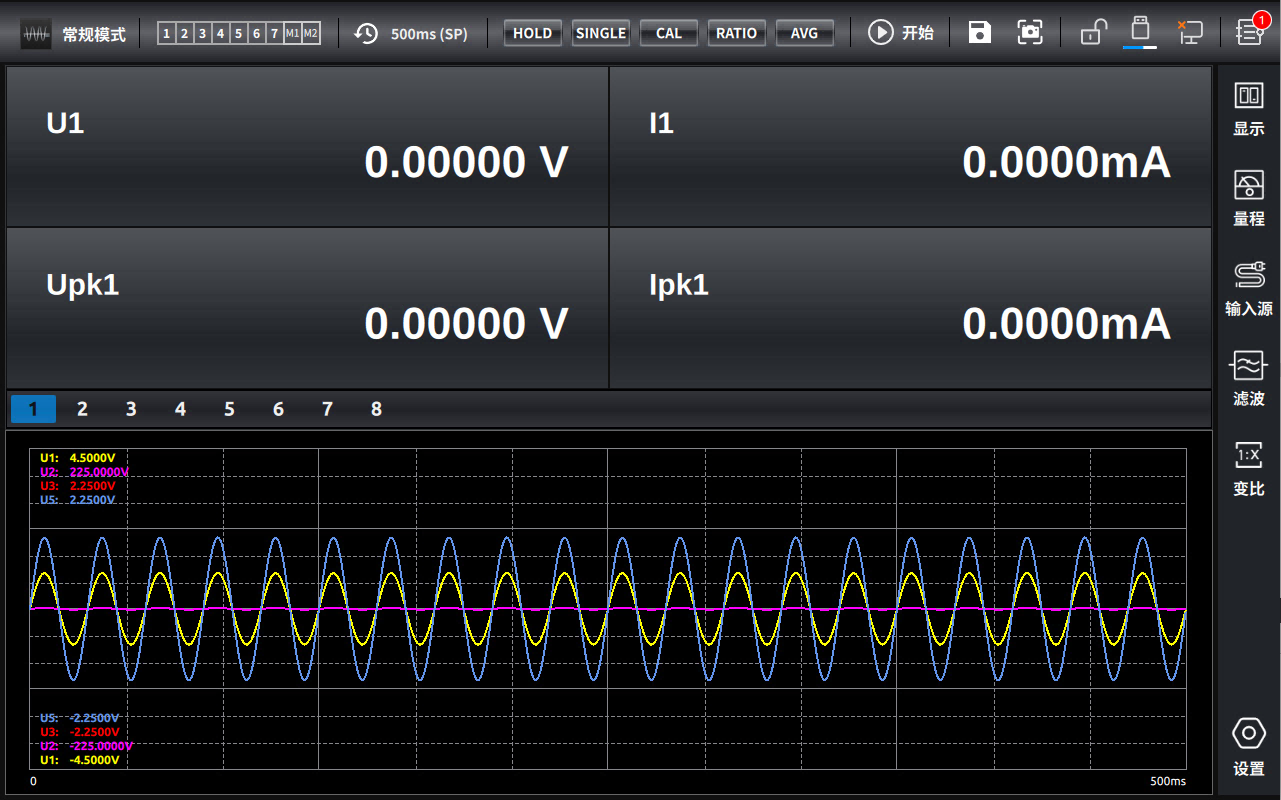

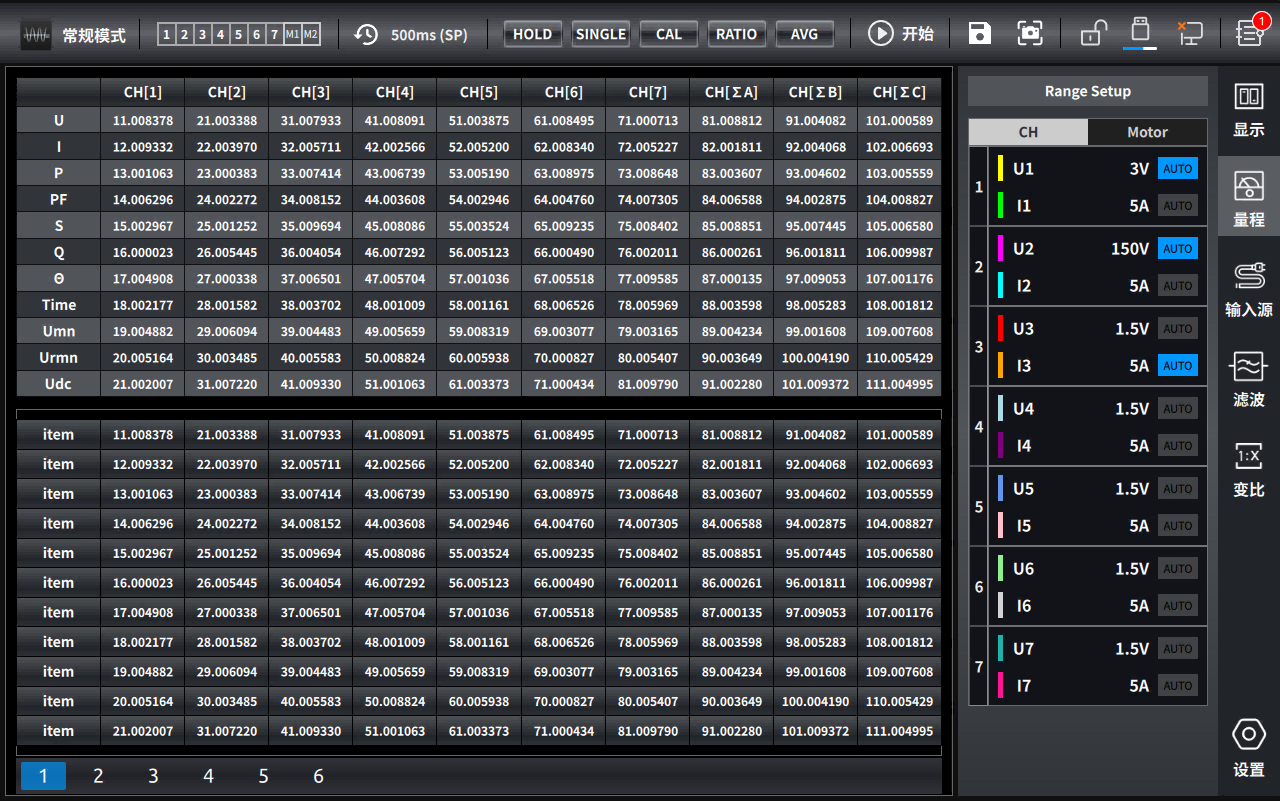

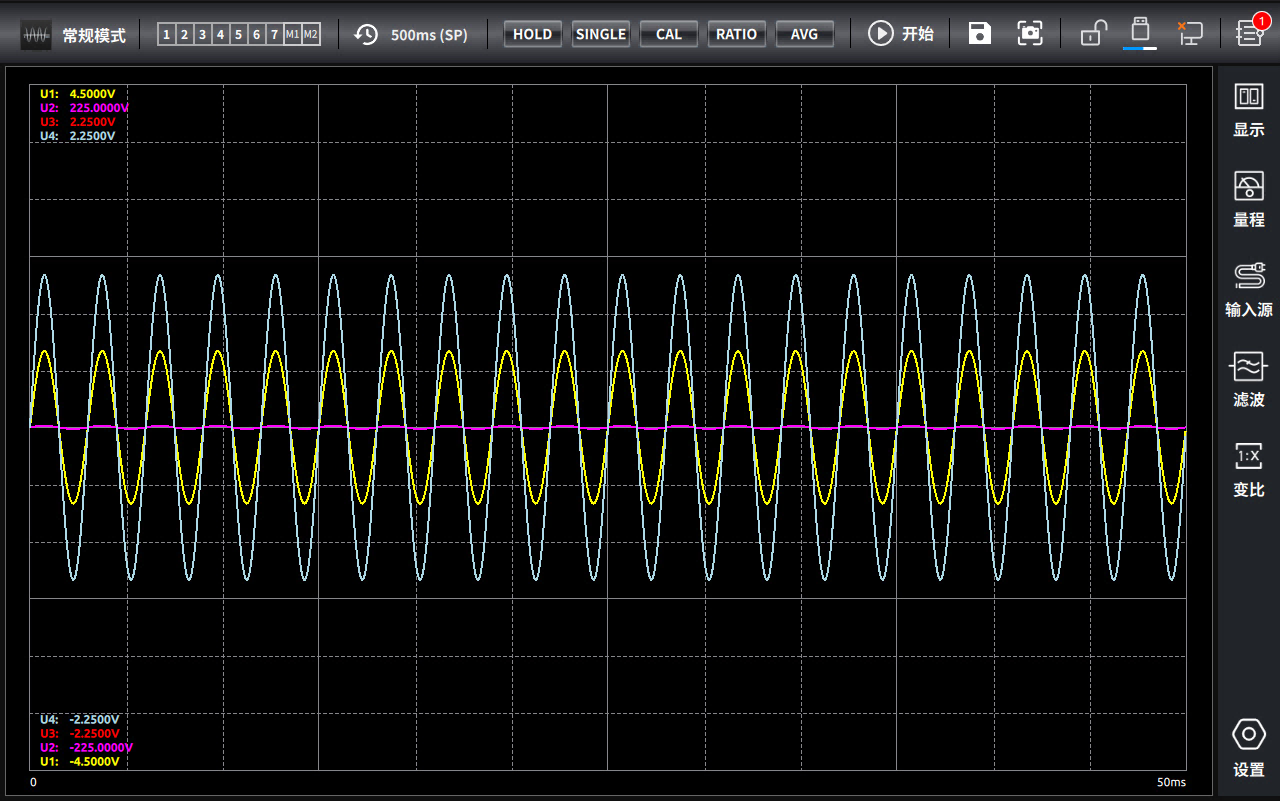

整机采用全触屏设计，显示界面条目可自定义，支持多种波形显示;数据存储支持存储项目自定义、CSV格式导出以及本地存储与截图保存。

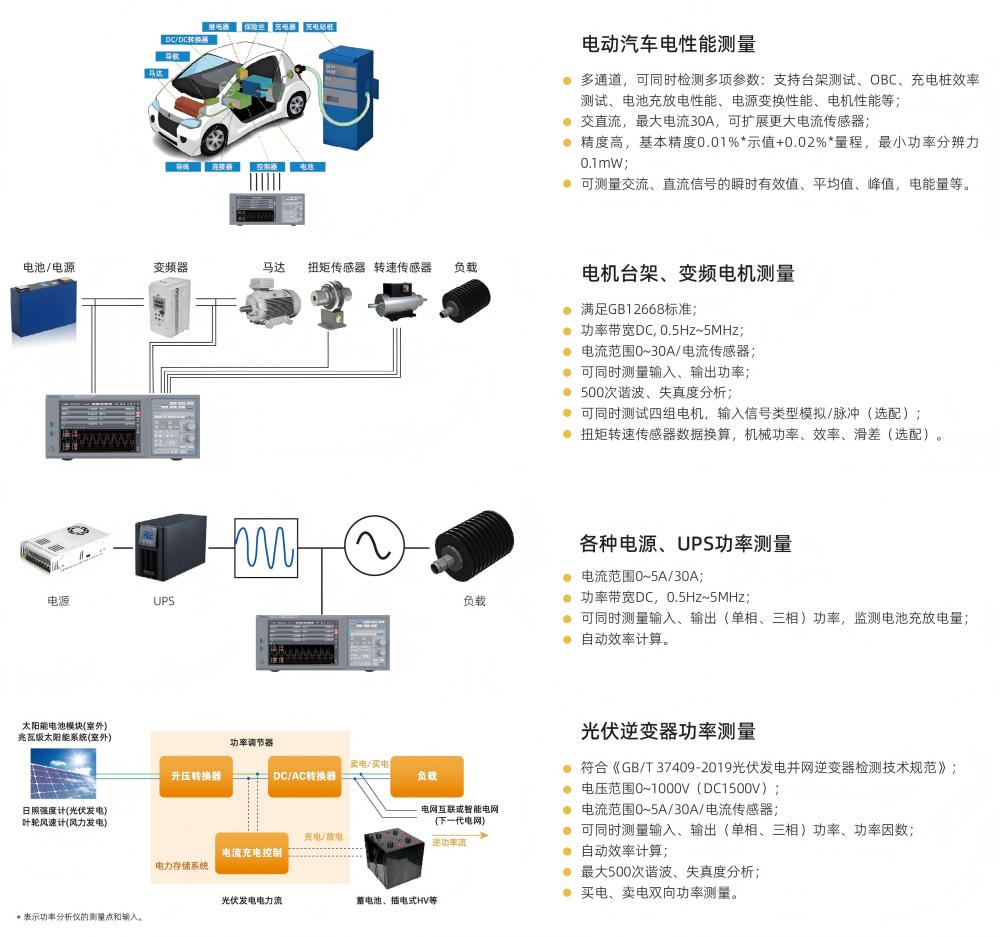

电动汽车、电驱台架性能测试。
OBC、充电桩电效率测试。
核心参数
• 功率因数范围：±(0.0001 ～ 1.0000)
• 电压、电流变比范围：1.00 ～ 50000.00
• 电流规格：30A (5A选配)
• 频率测量带宽：DC，0.5Hz ～ 10MHz
• 外形尺寸：426（W）× 177 （H）× 496 （D）mm
• 整机重量：约 20kg
功能特性
• 多通道：1～7通道同步测量单元配置，可灵活配置为多通道单相、三相三×2、三相四×2、四相(DC+三相三)等模式，满足多种负载(汽车台架、光储系统、变频器、电机)测量需求
• 高精度：使用高速FPGA+ARM处理器双核处理，18位高速高精度AD转换器，基本精度可达0.03%
• 高速度：最快10ms数据刷新率，支持自动周期功能，满足变频测试要求
• 宽频带：交流、直流信号两用，功率测量带宽DC、0.5Hz~10MHz，可满足各种标准和非标准正弦波形负载功率测量
• 多规格：单通道可测量电流30A(可选配5A等规格，且支持混合搭配)，功率最小分辨力0.1mW，满足待机功耗测量需求和额定功率测量需求

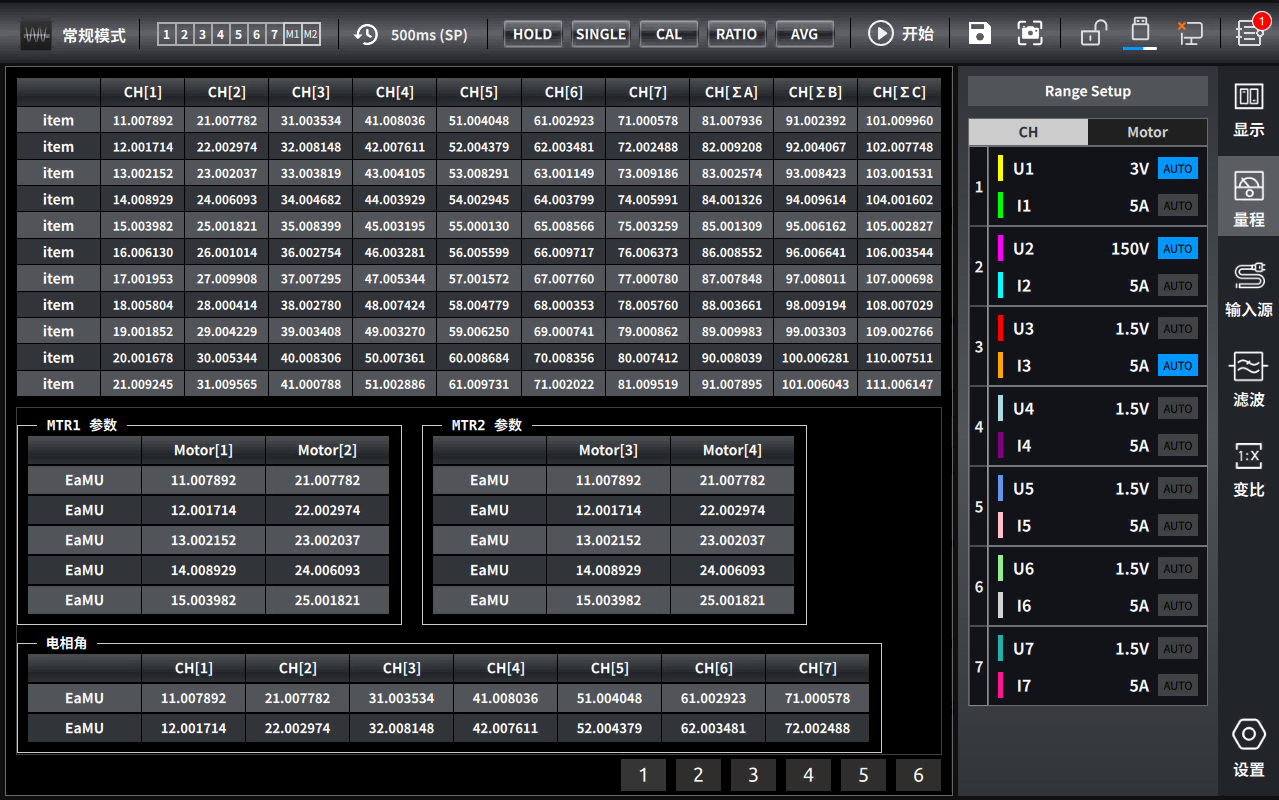

• 电机测量
最多可选配两个电机测量通道，最大支持4电机同时测试，包含脉冲/模拟型扭矩、转速传感器，可计算转速、扭矩、同步速度、
滑差、Pm、EaMU、EaMI等相关计算
• 多路谐波分析：七通道可同时进行谐波分析，最高500次谐波测量，失真度分析，可直观显示各次谐波含量和总含量
• 线路滤波：具备完善的低通频率滤波器和线路滤波器，从100Hz·1MHz多档位可选，可测量PWM波形的基波值，滤掉开关电源电流高频干扰
• 传感器：变比功能，支持常规I-I、V-V型电压/电流互感器;支持BNC接口的I-V型电流传感器，最大输入电压10V，可选配大电流传感器
• 效率计算：可同时测量设备的输入、输出能耗，并计算出其效率
• 电能累积：可单独累积正向电能量、反向电能量和综合电能量，进行买卖电能测量
资源下载
以上内容与指标均取自艾诺仪器（AINUO）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
艾诺仪器 AINUO · onetest 仪器资源库
艾诺仪器 AINUO
ANPA5000系列 高精度多通道功率分析仪 详细指标
0.001W至6.6kW · 单相/三相
详细指标
下表取自艾诺仪器官网该系列产品页的技术规格图，经文字识别整理，个别符号可能与原图存在差异，选型以官网原图与厂商数据手册为准。
技术规格（官网正文条目）
• 指标
| 项目 | 内容 |
| 型号 | ANPA 5000 |
| 电流规格 | 30A (5A选配) |
| 接线方式 | 1P3W (单相 3 线)、3P3W (三相 3 线，2 电压 2 电流)、3V3A (三相 3 线，3 电压 3 电流)、3P4W (三相 4 线) |
| 各相输入阻抗 | 电压：约 10MΩ 电流直接输入：30A：约 5mΩ 5A：约 100mΩ 电流传感器输入：约 1MΩ |
| 采样率 | 10MS/s |
| 满量程峰值因数 | 3或6 |
| 电压额定量程 | |
| （直接输入） | 1.5/3/6/10/15/30/60/100/150/300/600/1000V(1500VDC) (峰值因数3) 0.75/1.5/3/5/ 7.5/15/30/50/75/150/300/500*[V] (峰值因数6) *1000V满量程峰值因数为1.5 |
| 电流额定量程 | |
| （直接输入） | 30A: 500m/ 1/2/5/10/ 20/ 30 *[A] (峰值因数3) 5A: 20mA / 50mA / 100m/200m/500m/1/ 2 /5*[A] (峰值因数3) 30A: 250m/ 500m / 1 / 2.5 / 5 / 10 / 15 *[A] (峰值因数6) 5A: 10m/25m/ 50m/ 100m/ 250m/ 500m /1/2.5*[A] (峰值因数 6) |
| 电流额定量程 | |
| （传感器输入） | 50m/100m/ 200m/500m/1/2/5/10[V] (峰值因数3) 25m/50m/ 100m/250m/500m/1/2.5/5[V] (峰值因数6) |
| 电压 /电流 | |
| 精度范围 | (1%～110%) * 量程 |
| 功率因数范围 | ±(0.0001 ～ 1.0000) |
| 电压测量精度 | |
| DC | 0.1Hz ≤ f < 10Hz 10Hz ≤ f < 45Hz 45Hz ≤ f ≤ 66Hz 66Hz < f ≤ 1kHz 1kHz < f ≤ 10kHz 10kHz < f ≤ 50kHz 50kHz < f ≤ 100kHz 100kHz < f ≤ 500kHz 500kHz < f ≤ 1MHz ± （读数的 0.02% + 量程的0.05%） ± （读数的 0.03% + 量程的0.05%） ± （读数的 0.03% + 量程的0.05%） ± （读数的 0.01% + 量程的0.02%） ± （读数的 0.03% + 量程的0.04%） ± （读数的 0.1% + 量程的0.05%） ± （读数的 0.3% + 量程的0.1%） ± （读数的 0.6% + 量程的0.2%） ± {读数的(0.006×f)%+量程的0.5%} ± { 读数的（0.022*f-8）%+ 量程的 1%} |
| 电流测量精度 | |
| DC | 0.1Hz ≤ f < 10Hz 10Hz ≤ f < 45Hz 45Hz ≤ f ≤ 66Hz 66Hz < f ≤ 1kHz 1kHz < f ≤ 10kHz 10kHz < f ≤ 50kHz 50kHz < f ≤ 100kHz 100kHz < f ≤ 500kHz 500kHz < f ≤ 1MHz ± （读数的 0.02% + 量程的0.05%） ± （读数的 0.03% + 量程的0.05%） ± （读数的 0.03% + 量程的0.05%） ± （读数的 0.01% + 量程的0.02%） ± （读数的 0.03% + 量程的0.04%） ± （读数的 0.1% + 量程的0.05%） ± （读数的 0.3% + 量程的0.1%） ± （读数的 0.6% + 量程的0.2%） ± {读数的（0.00725f-0.125）% + 量程的 0.5%} ± { 读数的（0.022*f-8）%+ 量程的 1%} |
| 有功功率测量精度 | |
| DC | 0.1Hz ≤ f < 10Hz 10Hz ≤ f < 30Hz 30Hz ≤ f ≤ 45Hz 45Hz ≤ f ≤ 66Hz 66Hz < f ≤ 1kHz 1kHz < f ≤ 10kHz 10kHz < f ≤ 50kHz 50kHz < f ≤ 100kHz 100kHz < f ≤ 500kHz 500kHz < f ≤ 1MHz ± (读数的0.02%+量程的0.05%) ± （读数的 0.08% + 量程的0. 1%） ± （读数的 0.08% + 量程的0. 1%） ± （读数的 0.05% + 量程的0.05%） ± （读数的 0.01% + 量程的0.02%） ± （读数的 0.05% + 量程的0.05%） ± （读数的 0.15% + 量程的0. 1%） ± （读数的 0.3% + 量程的0. 2%） ± （读数的 0. 7% + 量程的0. 3%） ± {读数的(0.008 ×f)%+量程的 1%} ± { 读数的（0.048 *f- 20） %+ 量程的 1%} |
| 有功功率测量范围 | 0.02W~6.6kW/相 @220V，PF=0.01~1 (30A 板卡) |
| 有功功率最高分辨力 | 30A: 1mW 5A:0.1mW |
| 频率测量带宽 | DC，0.5Hz ～ 10MHz |
| 频率测量精度 | ±0.06% * 示值 |
| 谐波测量 | 10Hz ～ 300kHz，1~500次谐波含量，总失真度 |
| 电能测量范围 | 0～99999MWh (分辨率：1mWh/0.01mAh) |
| 电能测量精度 | ±0. 05% * 示值 |
| 电能计时 | 9999时59分59秒 |
| 滤波器功能 | |
| 数字滤波；频率滤波 | |
| 电压、电流变比范围 | 1.00 ～ 50000.00 |
| 外部输入变比 | 0. 10 ~ 100.00 |
| 数据更新周期 | 10m/20m/50m /100m/200m/500m/1/2/5/10[s] |
| 控制接口 | |
| 标配：LAN，CAN；选配：RS-232 | |
| 多机同步 | |
| 测试周期同步接口（兼容触发锁定功能），最大支持 4台主机同步 | |
| 通讯协议 | |
| MODBUSTCP MODBUSSCPI | |

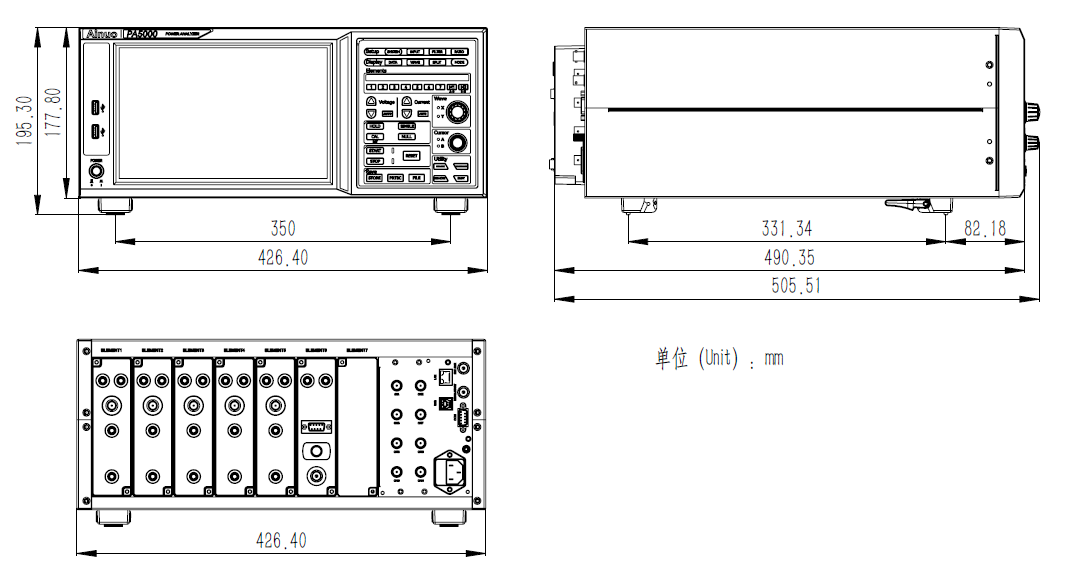

| 外形尺寸 | 426（W）× 177 （H）× 496 （D）mm |
| 开口尺寸 | 426（W）× 177 （H），底脚高度：17.5mm |
| 整机重量 | 约 20kg |
