光泰通信 Brightas · 深圳光泰通信设备有限公司
CWDM一拖四扫描测试系统
CWDM 器件与模块扫描测试 · OSW 扫描 · 宽带光源与 OSA 四工位共享
产品简介
充分利用宽带光源和光谱分析仪的低利用率实现宽带光源和光谱仪的共享，可以供四个测试工位分时复用执行测试。兼容CWDM器件和模块扫描测试。支持高低温测试，升降温的自动延时控制。

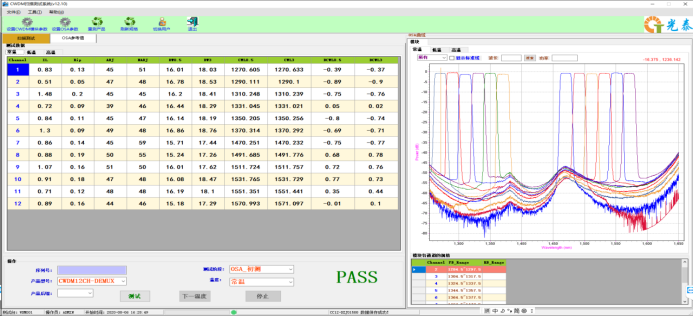

图：测试界面示意图
官方定位：作为光泰通信的光无源器件测试系统产品，CWDM一拖四扫描测试系统 面向光通信器件研发、批量生产与测试场景，覆盖光无源器件与光模块的产线检测需求。
核心参数
• 工作波长：1260 至 1620 nm
• 测试指标：IL/Ripple/ADJ/NADJ/CWL/BW/TDL 等
• 插损（IL）不确定度：±0.05 dB（光纤熔接测试）；±0.1 dB（连接头测试）
• 测量模式：OSW 扫描
• 单通道扫描时间：6 至 8 s（AQ6370，1250 至 1650 nm，步距 0.1 nm）
• 可测产品类型：CWDM 器件、CWDM 模块、FWDM
主要特点
充分利用宽带光源和光谱分析仪的低利用率实现宽带光源和光谱仪的共享，可以供四个测试工位分时复用执行测试。
兼容CWDM器件和模块扫描测试。支持高低温测试，升降温的自动延时控制。
自动扫描并计算ITU IL、Min IL、Max IL、Ripple、TDL，Isolation以及不同dB值条件下的CWL、Bandwidth等各种参数。
兼容复杂的CWDM模块扫描测试和计算，如混合了EXP、UPG、Coupler器件和Monitor通道的WDM模块，或者是MUX/DEMUX，TX/RX等多个模块组合的特殊模组。
自动判定测试结果；所有数据通过SQL Server数据库海量保存，自动批量生成出货报表。
资源下载
• 详细指标：全部技术指标已单独整理，详见 CWDM一拖四扫描测试系统 详细指标页
onetest仪器资源库 · 光泰通信 CWDM一拖四扫描测试系统
光泰通信 Brightas · 深圳光泰通信设备有限公司
CWDM一拖四扫描测试系统 · 详细指标
CWDM 器件与模块扫描测试 · OSW 扫描 · 宽带光源与 OSA 四工位共享
产品简介
充分利用宽带光源和光谱分析仪的低利用率实现宽带光源和光谱仪的共享，可以供四个测试工位分时复用执行测试。兼容CWDM器件和模块扫描测试。支持高低温测试，升降温的自动延时控制。
官方规格表
下表按光泰通信官网 CWDM一拖四扫描测试系统 产品页规格表整理；未特别说明均为典型值。
• 工作波长：1260 至 1620 nm
• 测试指标：IL/Ripple/ADJ/NADJ/CWL/BW/TDL 等
• 插损（IL）不确定度：±0.05 dB（光纤熔接测试）；±0.1 dB（连接头测试）
• 测量模式：OSW 扫描
• 单通道扫描时间：6 至 8 s（AQ6370，1250 至 1650 nm，步距 0.1 nm）
• 可测产品类型：CWDM 器件、CWDM 模块、FWDM
注：以上参数取自光泰通信官网该产品页规格表，完整指标与适用条件以官方资料为准。
资源下载
• 产品介绍：产品定位、核心参数与主要特点详见 CWDM一拖四扫描测试系统 产品介绍页
onetest仪器资源库 · 光泰通信 CWDM一拖四扫描测试系统
全部
光泰通信官方渠道
厂家联系方式
电话：0755-21008209，13925290175
邮箱：Roy.Liu@szbrightas.com
地址：深圳市龙华区大浪街道华荣路496号德泰科技园3栋3楼
网址：http://www.szbrightas.com
