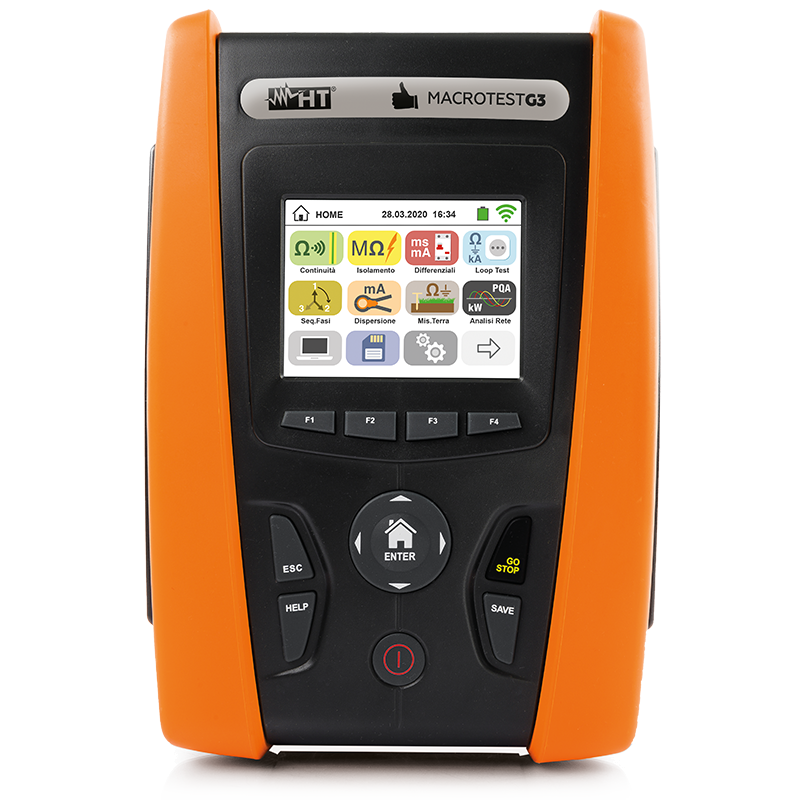

    MACROTESTG3是HTItalia（HTInstruments，意大利）出品的安规测试仪。官网列出主要指标：量程（V）15至460；量程（Ω）0.01至9.99；测试电压（V）50。

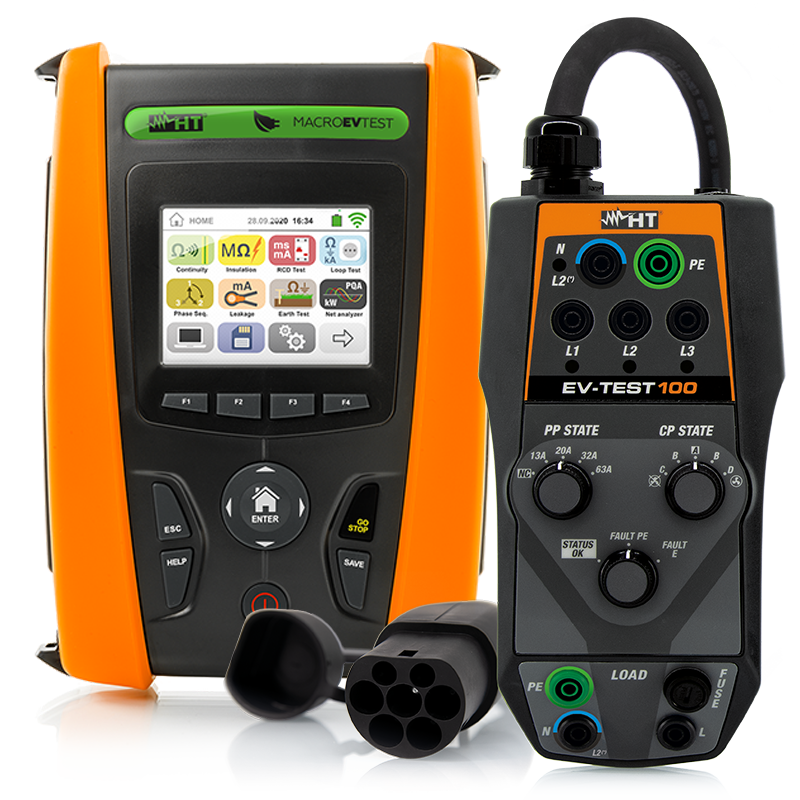

    MACROEVTEST是HTItalia（HTInstruments，意大利）出品的安规测试仪。官网列出主要指标：量程（V）15至460；量程（Ω）0.01至9.99；测试电压（V）50。

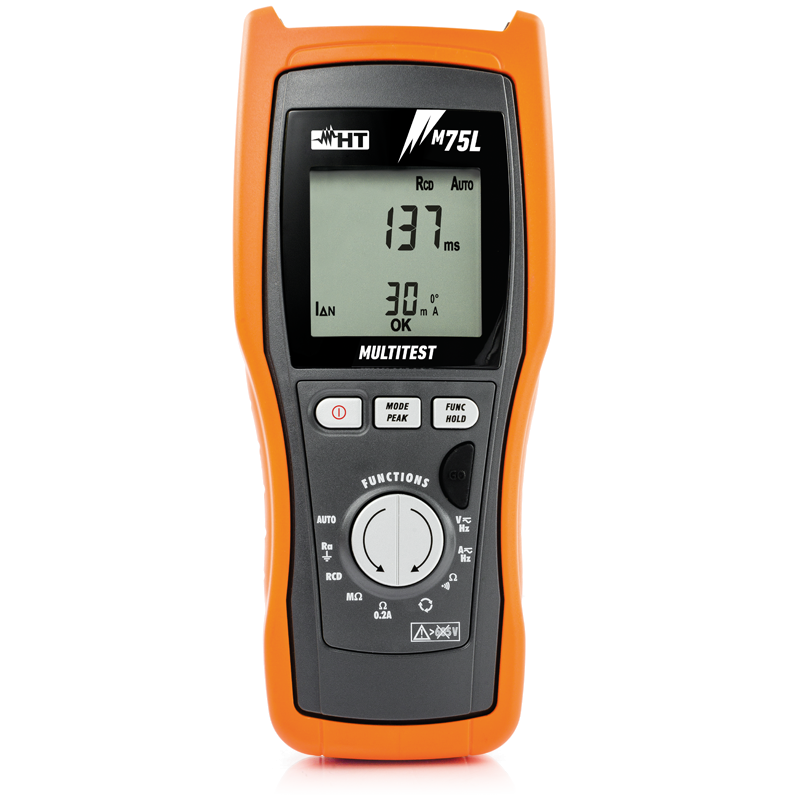

    M75L是HTItalia（HTInstruments，意大利）出品的安规测试仪。
    1 2 3 4 5

    同厂商产品

    UT5470 超高压可编程安规测试仪 12kV/10mA|优利德 (在产)

    UT5470 系列是优利德推出的超高压可编程耐压测试仪，专为超高电压及绝缘材料组件测试设计，具备高达 12 kV 的电压输出和 0.1 μA 的电流分辨率，满足严苛测试需求。系列共 2 个型号：UT5470 为 AC（10 kV/20 mA），UT5472 为 DC（12 kV/10 mA）。
    参考价格 ：

    厂家：优利德|优利德科技（中国）股份有限公司 （收录81个产品）

    产地：中国

    点击访问厂家官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案

    优利德 · UNI-T

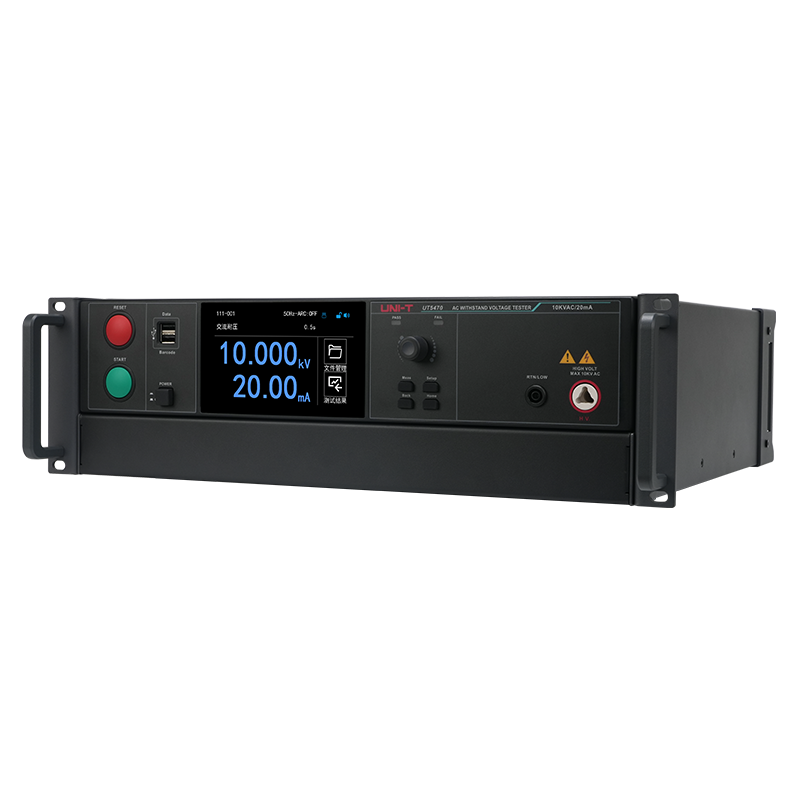

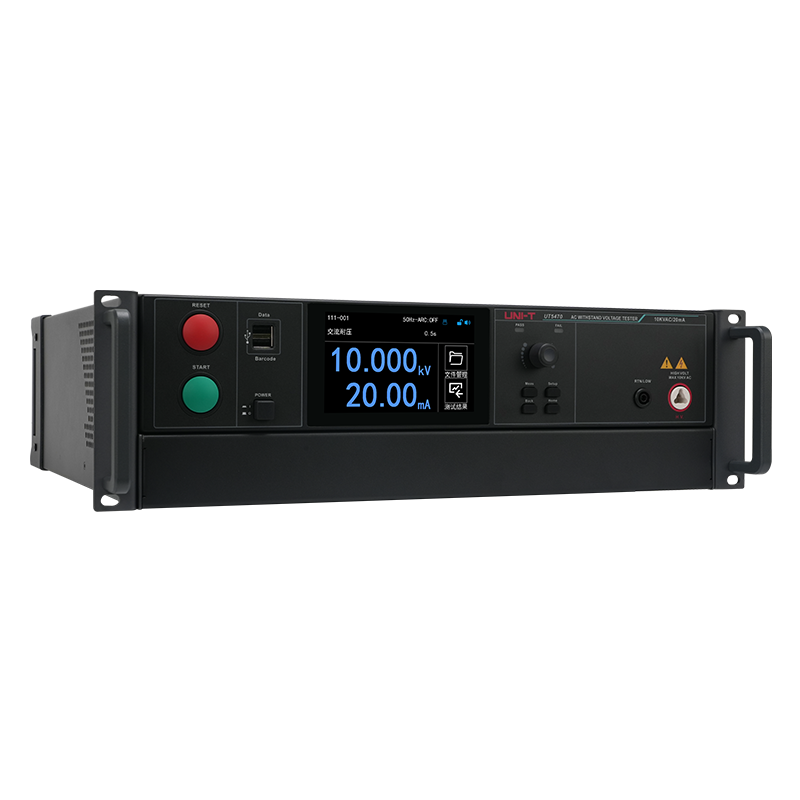

    UT5470 系列安规测试仪（超高压可编程耐压测试仪）
    单通道 · 5.0 英寸电容触摸屏 · 交流耐压 10 kV/20 mA · 直流耐压 12 kV/10 mA · 绝缘阻抗 6 kV/50 GΩ · 电流分辨率 0.1 μA · RS-232/RS-485 / USB Host / LAN / Handler / Barcode
    产品简介
    UT5470 系列是优利德推出的超高压可编程耐压测试仪，专为超高电压及绝缘材料组件测试设计，具备高达 12 kV 的电压输出和 0.1 μA 的电流分辨率，满足严苛测试需求。系列共 2 个型号：UT5470 为 AC（10 kV/20 mA），UT5472 为 DC（12 kV/10 mA）。
    该系列采用 5 英寸电容触控屏，图标式菜单设计，搭配多点触控屏及条形码扫描链接，使用直观快捷。丰富的接口设计和全隔离线路模块增强了抗干扰能力，提供 RS-232、RS-485、LAN 接口可执行自动化测试，支持 SCPI 和 MODBUS 两种协议，适用于高安全性和可靠性的自动测试系统。
    UT5470 配有开短路检测功能，可在进行高压测试前先判断被测件是否可靠连接，再进行高压测试；UT5472 配有绝缘阻抗测试功能，绝缘阻抗测试额定输出 6 kV / 50 GΩ。整机采用多重安全保护设计，具有触电保护、短路保护、上下限判定及过温保护功能，并采用防电墙技术随时侦测回路，保障人员安全。超高压耐压测试特别适合新能源、光伏等行业应用。
    核心参数
    • 通道数：1（单通道）
    • 显示：5 英寸电容触摸屏（多点触控，图标式菜单）
    • 交流耐压（ACW）：10 kV / 20 mA（UT5470），电压范围 0.05 kV–10 kV，电流范围 0.001 mA–20.00 mA
    • 直流耐压（DCW）：12 kV / 10 mA（UT5472），电压范围 0.05 kV–12 kV，电流范围 0.1 μA–10.00 mA
    • 绝缘阻抗（IR）：6 kV / 50 GΩ（UT5472），电阻范围 0.1 MΩ–50 GΩ
    • 电压电流精度与分辨率：精度 1%；分辨率高达 1 V / 0.1 μA
    • 输出功率：UT5470 200 VA；UT5472 120 VA
    • 崩溃电压测试：支持自动升压崩溃电压检测
    • 标配接口：RS-232 / RS-485、USB Host、LAN、Handler、Barcode（扫描枪接口）
    • 存储与物理属性：可存储 100 个测试文件，每个文件可存储 200 个测试步骤；尺寸 430 × 134.3 × 435 mm（W × D × H），重量 25 kg
    产品特性
    • 超高压测试：交流耐压测试（ACW）10 kV/20 mA；直流耐压测试（DCW）12 kV/10 mA；绝缘阻抗测试（IR）6 kV/50 GΩ
    • 高精度与高分辨率：电压电流精度 1%；电压电流分辨率高达 1 V / 0.1 μA
    • 多重安全保护：采用独立触电保护电路，能够立即切断高压输出；具有触电保护、短路保护、过温保护及上下限判定功能
    • 防电墙技术：随时侦测回路，杜绝触电伤害，保障人员安全
    • 开短路侦测：支持开短路侦测与超充电下限，可快速准确地判断开路/短路情况；用户可自行设定电流上/下限值，检测到超限电流，耐压仪声光报警
    • 崩溃电压测试：支持自动升压崩溃电压检测，方便评估产品可靠性、稳定性及绝缘性能安全边际，验证保护机制有效性
    • 9 等级电弧侦测：精确检测电弧放电，量化评估放电强度，定位潜在绝缘缺陷；电弧大小可划分为九个等级，方便用户进行定性比较
    • 不间断电压调整：步骤连接时电压会持续缓升不断电，ACW/DCW/IR 步骤切换可满足逐步升压及循环电压交替老化的测试需求
    • 可调时间：上升 0.3–999.9 s，下降 0.1–999.9 s；可调电压输出的时间，避免被测物受瞬间高压影响或损坏
    • 直流快速放电：具有直流快速放电功能，空载放电时间 ＜ 50 ms，保障使用安全并提高测试效率
    • 标准符合性：满足 CCC、IEC、EN、VDE、BS、UL、JIS 等通用安全标准的要求
    • PLC 与自动化：PLC 控制可远端操作避免任何测试危险；接口丰富，支持 SCPI 和 Modbus-RTU 两种协议
    典型应用
    • 高耐压器件：高耐压测试、高压光耦、高压继电器、高压开关等绝缘较高的器件
    • 电子元器件：电容、线圈、铁心、扼流圈、滤波器等
    • 电气与家用电器：电气产品、家用电器、信息产品、影音设备、电热器具、照明设备
    • 非电气产品与材料：线材、绝缘材料等耐压及绝缘阻抗测试
    • 新能源汽车：超高压耐压测试，特别适合新能源、光伏等行业应用
    • 自动化测试系统：高安全性和可靠性的自动测试系统
    型号与参考价
    • UT5472：1 通道 · 5.0 英寸电容触摸屏 · 直流耐压（DCW）12 kV/10 mA · 绝缘阻抗（IR）6 kV/50 GΩ · 崩溃电压测试 · 标配接口 RS232/RS485、Handler、USB、LAN、SIGNAL · 参考价 ￥21,999
    • UT5470：1 通道 · 5.0 英寸电容触摸屏 · 交流耐压（ACW）10 kV/20 mA · 崩溃电压测试 · 标配接口 RS232/RS485、Handler、USB、LAN、SIGNAL · 参考价 ￥19,999
    • 标配附件：安规测试仪 1 台、高压测试线（红黑）1 对、互锁开关 1 个、电源线 1 根、保险丝 2 个（6.3 A）、RS232C 通讯线 1 根、合格证和保修证 1 份、使用手册 1 份（电子档，从官网下载）
    资源下载
    本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
    详细指标请见 UT5470 详细指标页。
    onetest仪器资源库 · 优利德 UT5470 系列安规测试仪





    优利德 · UNI-T
    UT5470 系列安规测试仪 · 详细指标
    按官方数据手册分组收录全部关键技术指标 · 单通道 · 交流耐压 10 kV/20 mA · 直流耐压 12 kV/10 mA · 绝缘阻抗 6 kV/50 GΩ
    产品简介
    UT5470 系列是优利德推出的超高压可编程耐压测试仪，为满足超高电压及绝缘材料组件耐压测试而设计，具备超高电压输出可达 12 kV，电流分辨率高达 0.1 μA。系列共 2 个型号：UT5470 为 AC（10 kV/20 mA），UT5472 为 DC（12 kV/10 mA）。
    本页按官方数据手册分组收录全部关键技术指标（交流耐压测试、直流耐压测试、绝缘阻抗测试、一般规格、输入电源、面板接口与标配附件）；产品定位、特性与应用场景请见 UT5470 产品介绍页。
    技术指标
    型号与功能配置
    • UT5470：输出功率 200 VA；支持 ACW（交流耐压）与 OSC（开短路侦测）；不支持 DCW 与 IR
    • UT5472：输出功率 120 VA；支持 DCW（直流耐压）与 IR（绝缘阻抗）；不支持 ACW 与 OSC
    交流耐压测试（UT5470）
    • 额定输出：10 kV / 20 mA
    • 交流电压输出：范围 50–10000 VAC；分辨率 1 VAC；精度 ±(1.5% × 设定值 + 10 V)
    • 交流电压测量：范围 0.050–10.000 kV；分辨率 0.001 kV；精度 ±(2% × 读数值 + 20 V)
    • 输出频率：50/60 Hz ±0.1%，用户选择
    • 输出波形：正弦波；失真率 ＜ 3%（输出电压 0.5 kV 以上、空载时或纯电阻负载时）
    • 输出调整度：±(1% × 设定值 + 10 V)，空载到满载
    • 电流上下限设置（mA）：0.000–9.999，分辨率 0.001；10.00–20.00，分辨率 0.01；精度 ±(2% × 设定值 + 2 个字)
    • 电流测量（mA）：0.000–3.500，分辨率 0.001，精度 ±(2% × 读数值 + 10 个字)；3.00–20.00，分辨率 0.01，精度 ±(2% × 读数值 + 3 个字)
    • 上升时间：0.3–999.9 s，分辨率 0.1 s，精度 ±(0.1% × 设定值 + 0.05 s)
    • 下降时间：0，0.0–999.9 s（0 为关）
    • 测试时间：0，0.1–999.9 s（0 = 连续测试）
    • 电弧侦测：设置电压 ＜ 7.00 kV 时 1–9 级；设置电压 ≥ 7.00 kV 时 1–8 级；可关闭电弧侦测功能
    • 电流归零补偿：0.000–20.00 mA
    开短路侦测（UT5470）
    • 采样标准：0.001–40 nF 电容范围
    • 开路判断范围：10%–100%
    • 短路判断范围：0，100%–500%（0 = 关闭）
    直流耐压测试（UT5472）
    • 额定输出：12 kV / 10 mA
    • 直流电压输出：范围 50–12000 VDC；分辨率 1 V；精度 ±(1.5% 设定值 + 10 V)
    • 直流电压测量：范围 0.050–12.000 kV；分辨率 0.001 kV；精度 ±(2% × 读数值 + 20 V)
    • 输出纹波：小于 5%，9999 μA（阻性负载时）
    • 输出调节：±(1% × 设定值 + 10 V)，空载到满载
    • 电流上下限设置（μA）：0.0–350，分辨率 0.1；351–3500，分辨率 1；3510–10000，分辨率 10；精度 ±(2% 设定值 + 2 个字)
    • 电流测量（μA）：0.0–350.0，分辨率 0.1；300–3500，分辨率 1；3000–10000，分辨率 10；精度 ±(2% × 读数值 + 10 个字) / ±(2% × 读数值 + 3 个字)
    • 上升时间：0.4–999.9 s，分辨率 0.1 s，精度 ±(0.1% × 设定值 + 0.05 s)
    • 下降时间：0，0.1–999.9 s（0 = 关闭）
    • 测试时间：0，0.1–999.9 s（0 = 连续测试）
    • 缓升上限电流（μA）：0.0–350，分辨率 0.1；351–3500，分辨率 1；3510–10000，分辨率 10；精度 ±(2% 设定值 + 2 个字)
    • 充电下限电流：（0–350.0）μA，自动、手动
    • 放电时间：＜ 100 ms
    • 电弧侦测：1–9 级（9 级最灵敏），可关闭电弧侦测功能
    • 电流归零补偿：0.0–10000 μA
    • 最大容性负载：1.5 μF ＜ 2 kV；0.28 μF ＜ 4 kV；0.18 μF ＜ 6 kV；0.15 μF ＜ 8 kV；0.12 μF ＜ 12 kV
    绝缘阻抗测试（UT5472）
    • 额定输出：6 kV / 50 GΩ
    • 直流电压输出：范围 50–6000 V；分辨率 1 V；精度 ±(1.5% 设定值 + 10 V)
    • 直流电压测量：范围 0.050–6.000 kV；分辨率 0.001 kV；精度 ±(2% × 读数值 + 20 V)
    • 电阻上下限设置（MΩ）：0.1–999.9，分辨率 0.1，精度 ±(5% × 设定值 + 2 个字)；1000–50000，分辨率 1，精度 ±(15% × 设定值 + 2 个字)（上限 0 = 不比较）
    • 绝缘电阻测量（50–499 V）：0.1–1.999（分辨率 0.001）、2.00–19.99（分辨率 0.01）、20.0–199.9（分辨率 0.1）、200–10000（50–99 V，分辨率 1）、200–20000（100–499 V，分辨率 1）；精度 ±(15% 读数值 + 10 个字)
    • 绝缘电阻测量（500–6000 V，电压设定值 ＞ 1000 V）：0.1–9.999（分辨率 0.001），精度 ±(3% 读数值 + 10 个字)；10.00–99.99（分辨率 0.01），精度 ±(5% 读数值 + 10 个字)；100.0–999.9（分辨率 0.1），精度 ±(7% 读数值 + 10 个字)；1000–50000（分辨率 1），精度 ±(15% 读数值 + 10 个字)
    • 缓升时间：0.4–999.9 s，分辨率 0.1 s，精度 ±(0.1% × 设定值 + 0.05 s)
    • 缓降时间：0，0.1–999.9 s（0 = 关闭）
    • 测试时间：0，0.1–999.9 s（0 = 连续测试）
    • 延时时间：0.5–999.9 s
    • 充电下限电流：（0–3.50）μA，自动、手动
    一般规格
    • 显示：5 寸电容触摸液晶屏
    • 储存器：可存储 100 个测试文件，每个文件可存储 200 个测试步骤
    • 崩溃电压测试功能：有
    • 步骤连接不断电功能：有
    • 自检功能：有
    • 扫描枪接口：有
    • 高级用户安全：自定义权限与密码保护
    • 触电保护：智能接地功能（＜ 1 mA）
    • 语言：英文 / 繁体中文 / 简体中文
    • 接口：RS232、RS485、LAN、USB-HOST、HANDLER
    • 通讯协议：SCPI、Modbus-RTU
    • 尺寸（W × D × H）：430 × 134.3 × 435 mm
    • 重量：25 kg
    输入电源
    • 电压（交流）：100–120 VAC / 200–240 VAC
    • 频率：50/60 Hz ± 5%
    • 视在功率：＜ 500 VA；保险丝 T6.3 A / 250 VAC 慢融
    面板接口

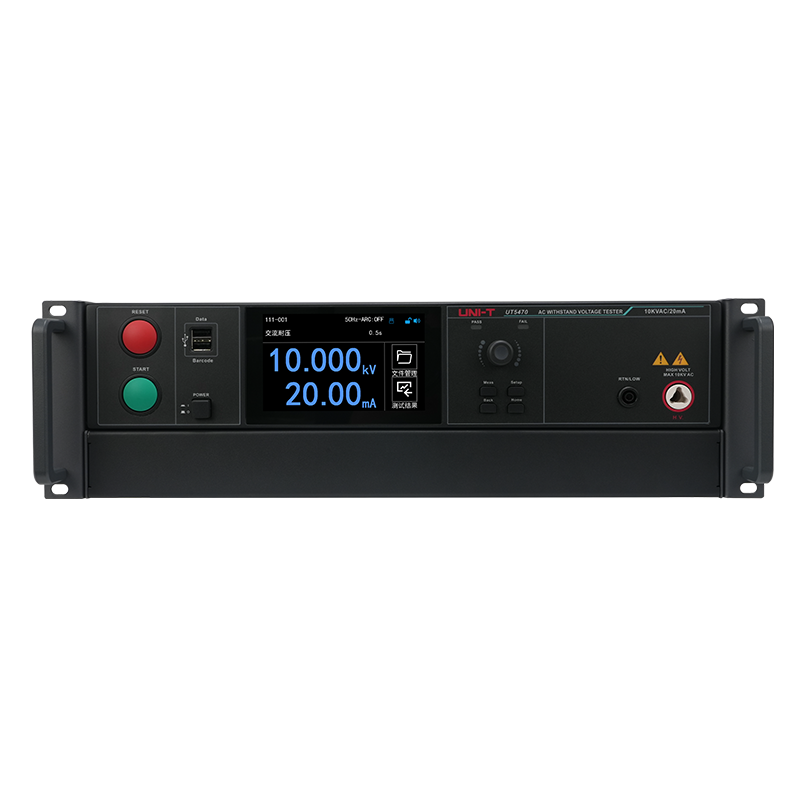

    • 前面板：STOP 开关、START 开关、电源开关、Meas / Setup / Back / Home 功能键、RETURN 端子、HV 端子、旋钮、结果指示灯、液晶显示屏、U 盘接口、商标及型号

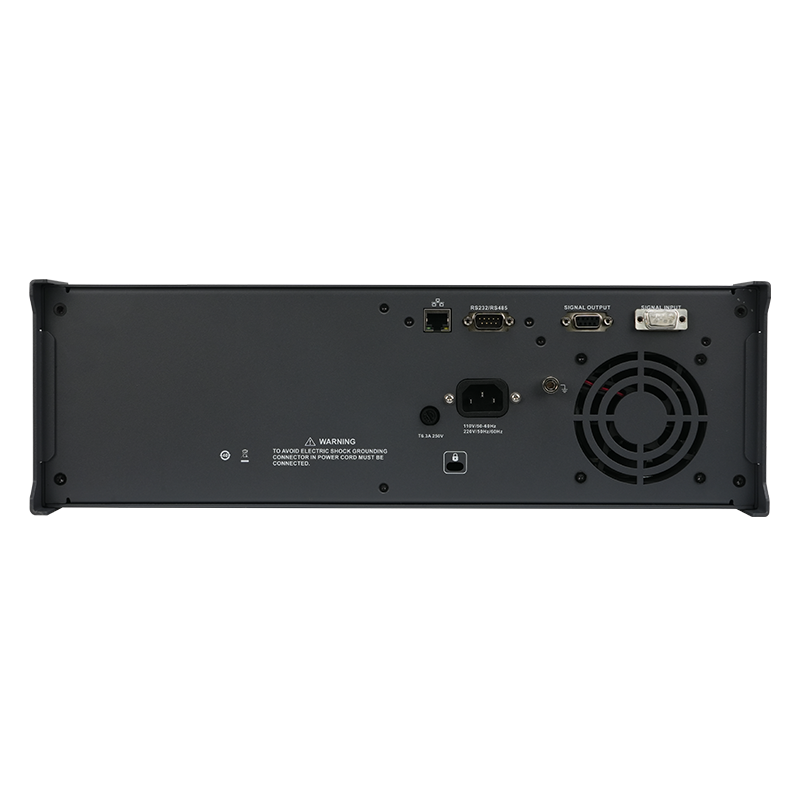

    • 后面板：SIGNAL INPUT 接口、SIGNAL OUTPUT 接口、RS-232C 接口、LAN 接口、保险丝座、输入电源座、接地螺丝、散热风扇
    型号与选件
    • UT5470：AC 10 kV / 20 mA，输出功率 200 VA，支持 ACW 与 OSC
    • UT5472：DC 12 kV / 10 mA，输出功率 120 VA，支持 DCW 与 IR（6 kV / 50 GΩ）
    • 标配附件：安规测试仪 1 台、高压测试线（红黑）1 对、互锁开关 1 个、电源线 1 根、保险丝 2 个（6.3 A）、RS232C 通讯线 1 根、合格证和保修证 1 份、使用手册 1 份（电子档，从官网下载）
    资源下载
    本页技术指标整理自上述官方资料，实际配置以厂商最新规格书为准。
