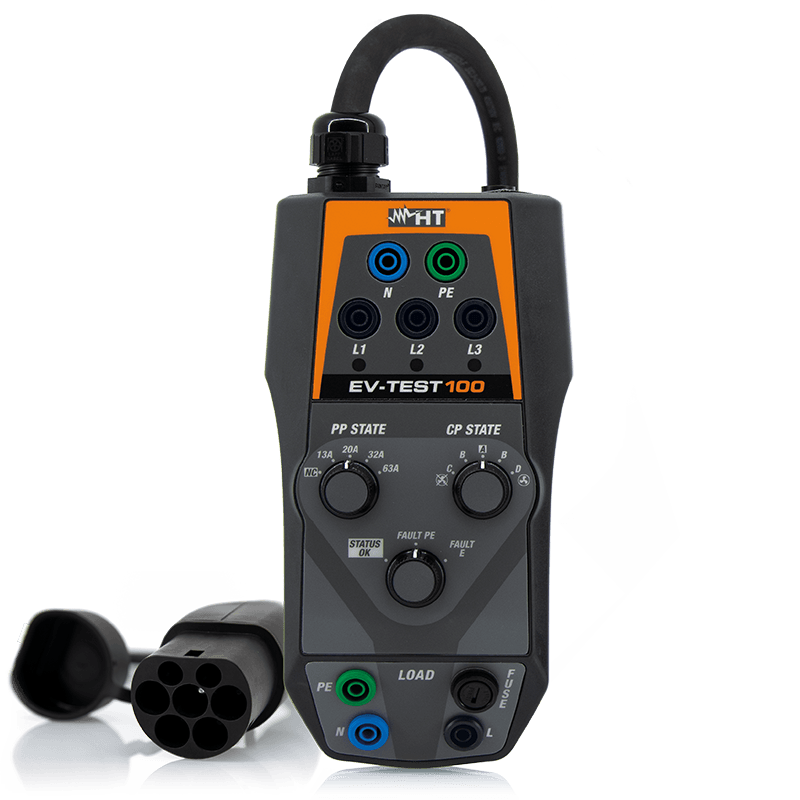

EV-TEST100是HTItalia（HTInstruments，意大利）出品的安规测试仪。官网列出主要指标：值•Eladaptadorpuedeserusado…；Modelo（*）MACROEVTEST；值Utiliceeladaptador。
M75L 安规测试仪|HT Italia (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
HT Italia
M75L 安规测试仪
Device for safety tests according to IEC/EN61557-1 with TRMS multimeter functions and test of ca…
产品简介
M75L 是 HT Italia（HT Instruments，意大利）出品的安规测试仪。
功能特性
• Tripping time and current of F-type RCDs：A/F = 30mA - AC = 300mA only general
• 标配功能（官网 Functions 列表）：TRMS · Insulation with voltage 50, 100, 250, 500, 1000VDC · Continuity of protective circuit with 200mA · AUTO test (Non-trip ground resistance, RCD, Insulation) in sequence · Non-trip earth resistance · Contact voltage · Phase sequence · Leakage current with optional clamp meter · Protection category · DC/AC TRMS voltage and current, Frequency, Resistance, Continuity with buzzer · Size (LxWx H) (mm) · Weight in grams (batteries included)
• 适用标准 / 规范（官网 Guidelines）：CEI 64-8 · CEI 64-8 612.2 · CEI 64-8 612.3 .4 .5 · CE MARK · EMC 2014/30/EU · EMC: IEC/EN61326 · EN61008 · IEC/EN61010-1 · IEC/EN61557-1 · IEC/EN61557-2 · IEC/EN61557-3 · IEC/EN61557-4 · IEC/EN61557-5 · IEC/EN61557-6 · IEC/EN61557-7 · LVD 2014/35/EU
官网原文（英文）
• 官网产品概述（英文原文）：Device for safety tests according to IEC/EN61557-1 with TRMS multimeter functions and test of cable mapping on lan RJ-45 networks. · M75 is the mobile device par excellence! HT suggests operators who mainly work on private installations to ALWAYS have M75 at hand. Here’s the reason why: it is very easy to use, very small in size and it fully automatically carries out all necessary tests to establish COMPLIANCE (and hence ensure SAFETY) of a private electric system. · ALWAYS using it before starting working on an already existing system the operator does not know well and ALWAYS using it at the end of the job will guarantee the necessary safety to both operators and users of the electric systems! Thanks to its small size, this device offers many operating opportunities. M75 is used for testing the safety of electric systems, so for measuring overall earth resistance, testing RCDs ty…
资源下载
以上内容与指标均取自HT Italia（HT Instruments）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
HT Italia SRL · onetest 仪器资源库
HT Italia
M75L 安规测试仪 详细指标
Device for safety tests according to IEC/EN61557-1 with TRMS multimeter functions and test of ca…
详细指标
以下为该型号的技术指标，逐表取自官方《M75L》数据手册、官网产品页，表内数值按官方表格原样摘录（原文为英文；括号内为单位）。厂家未列出的项目即官网与手册均未给出，未作推测。
ACCURACY
• 值：1A FS｜值 1 ÷ 100mA；值 100 ÷ 500mA；值 500mA ÷ 1.2A
• 值：Accuracy in % of the output signal｜值 ±(3%rdg+0.5mV)；值 ±(2%rdg+1mV)；值 ±(1%rdg+1mV)
• 值：Phase difference [°]｜值 <10
Phase difference [°] <10
• 值：100A FS｜值 100mA ÷ 1A；值 1 ÷ 10A；值 10 ÷ 120A
• 值：Accuracy in % of the output signal｜值 ±(1%rdg+1mV)；值 ±(0.5%rdg+0.5mV)；值 ±(0.5%rdg)
• 值：Phase difference [°]｜值 2；值 1
Phase difference [°] 2 1
• 值：1000A FS｜值 1 ÷ 10A；值 10 ÷ 100A；值 100 ÷ 1200A
• 值：Accuracy in % of the output signal｜值 ±(1%rdg+0.5mV)；值 ±(0.5%rdg+1mV)；值 ±0,5%rdg
• 值：Phase difference [°]｜值 1.5；值 1
• 说明：Phase difference [°] 1.5 1
• 说明：Measurements performed with digital instrument, model 1.200.000 digits class 0.2 COFRAC
• 说明：traceable.
• CAUTION：this symbol indicates that equipment and its accessories shall be subject to a
• 说明：separate collection and correct disposal.
• 说明：ESPAÑOL HT96U
• 说明： Copyright HT ITALIA 2024 Versión 2.00 - 06/09/2024
MANUAL DE INSTRUCCIONES
• 值：• Esta nota debe ser leida en su totalidad. Cualquier operación sobre el conductor con tensión puede ser peligrosa. • El usuario debe estar completamente informado sobre todas las normativas necesarias de seguridad. • Antes de utilizar la pinza verifique siempre que la misma esté integra y funcionalmente perfecta. • Opere sobre el selector presente en la parte inferior de la pinza, libre del cable de conexión del instrumento, (ver Figura) para modificar la escala en corriente.
• 说明：conexión del instrumento, (ver Figura) para modificar la escala en corriente.
• 说明：ESPECIFICACIONES TECNICAS
• Corriente primaria：1A, 100A, 1000A CA FE
• Rango medida：0.001÷1.2A, 0.1÷120A, 1A÷1200A
• Señal de salida：1V
• Protección：De medio diodo Selector escalas 1-100-1000A
• Relación：1mV/mA – 10mV/A - 1mV/A
• Incertidumbre：ver tablas (rango 40Hz÷100Hz)
• 说明：no declarada para 101Hz ÷10kHz
• Error máximo：2%lectura
• Carga interna：1A=3kΩ; 100A=15Ω; 1000A=1.5Ω
• Carga externa mínima：100 x carga interna
• Rango de frecuencia：40Hz ÷ 10kHz
• Grado de polución：2 segundos IEC 1010-1
• Resistencia dieléctrica：5,5 KV 50 Hz 1 min
• Rango de temperatura：-10°C ÷ 50°C
• Categoría de sobretensión：CAT III 600V
• Máx diámetro cable：54mm
• Máx diámetro embarrado：35x35mm o 50x12mm
• Dimensiones (mm)：105 x 225 x 31mm
• Peso：720g
• Medida de potencia：Verifique mantener la dirección de la flecha en dirección a la carga P1 P2
• Conexión de salida：Cable apantallado FM2R 2m, conector FRB D01
INCERTIDUMBRE
• 值：1A FE｜ATENCIÓN 1 ÷ 100mA；值 100 ÷ 500mA；值 500mA ÷ 1.2A
• 值：Incertidumbre % de señal de salida｜ATENCIÓN ±(3%lectura+0.5mV)；值 ±(2%lectura+1mV)；值 ±(1%lectura+1mV)
• 值：Desfase [°]｜值 <10
Desfase [°] <10
• 值：100A FE｜ATENCIÓN 100mA ÷ 1A；值 1 ÷ 10A；值 10 ÷ 120A
• 值：Incertidumbre % de señal de salida｜ATENCIÓN ±(1%lectura+1mV)；值 ±(0.5%lectura+0.5mV)；值 ±(0.5%lectura)
• 值：Desfase [°]｜值 2；值 1
Desfase [°] 2 1
• 值：1000A FE｜ATENCIÓN 1 ÷ 10A；值 10 ÷ 100A；值 100 ÷ 1200A
• 值：Incertidumbre % de señal de salida｜ATENCIÓN ±(1%lectura+0.5mV)；值 ±(0.5%lectura+1mV)；值 ±0,5%lectura
• 值：Desfase [°]｜值 1.5；值 1
• 说明：Desfase [°] 1.5 1
• 说明：Medida efectuada con instrumento digital 1.200.000 digitos clase 0.2 trazable según laboratorio
• 说明：Cofrac.
• ATENCIÓN：el símbolo incluido sobre el instrumento indica que el aparato y sus accesorios
• 说明：deben ser reciclados separadamente y tratados de modo correcto.
• 说明：DEUTSCH HT96U
• 说明： Copyright HT ITALIA 2024 Ausführung 2.00 - 06/09/2024

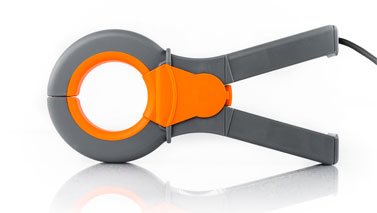

BEDIENUNGSANLEITUNG
• 值：• Diese Anleitung muss sorgfältig gelesen und beachtet werden. Jegliche Messungen an spanungsführenden Leitern kann gefährlich sein. • Machen Sie keine Messungen an Schaltkreisen, deren Strom- oder Spannungswerte die spezifizierten Grenzen des Überlastschutzes überschreiten. Der Anwender ist für die Messungen verantwortlich und sollte die einschlägigen Sicherheitsregeln kennen. • Bei Strommessungen, positionieren Sie die Leitung in die Mitte der Stromzangenbacken um die bestmögliche Meßgenauigkeit zu erzielen. • Der Messbereichsschalter am unteren Ende des Wandlergriffes sollte nur bei nicht angelegtem Leiter eingestellt werden.
• 说明：angelegtem Leiter eingestellt werden.
• 说明：TECHNISCHE CHARAKTERISTIK
• Strombereich：1A-100A-1000A, einstellbar mit Minischalter, befindet sich im rechten Griff unten
• Messbereich：1mA bis 1,2A; 0,1A bis 120A; 1A bis 1200A AC
• Ausgangssignal：1V
• Ausgangssignal：1mA/1mV, 1A/10mV, 1A/1mV Bereichsschalter 1-100-1000A
• Genauigkeit：siehe Tabellen (Bereich 40Hz÷100Hz)
• 说明：nicht deklariert für 101Hz ÷10kHz
• Max Fehler：2% von Messwert
• Schutz：Durch Dioden
• Min. Load external：100 x internal load
• Load internal：3kΩ=1A; 15Ω=100A; 1,5Ω=1000A
• Frequenzbereich：40Hz bis 10kHz
• Verschmutzungsgrad：2 gemäß IEC 1010-1
• Dielektrische Stärke：5,5KV 50Hz 1min
• Schutzklasse：CAT III 600V
• Temperaturbereich：-10°C ÷ 50°C
• Zangenöffnung (Stromschiene)：54mm (35mm x 35 oder 50mm x 12)
• Gewicht：720g
• Dimensionen (mm)：105 x 225 x 31mm
• Anschluss：2m geschirmte Messleitung mit FRB DO1 Rundstecker
• Leistungsmessung：Beachten Sie die Stromflussrichtung und den Richtungspfeil
• Farbe：Orange / grau
GENAUIGKEIT
• 值：1A Bereich｜WARNUNG 1 ÷ 100mA；值 100 ÷ 500mA；值 500mA ÷ 1.2A
• 值：Genauigkeit in % des Ausgangssignal｜WARNUNG ±(3%+0.5mV)；值 ±(2%+1mV)；值 ±(1%+1mV)
• 值：Phasendifferenz [°]｜值 <10
Phasendifferenz [°] <10
• 值：100A Bereich｜WARNUNG 100mA ÷ 1A；值 1 ÷ 10A；值 10 ÷ 120A
• 值：Genauigkeit in % des Ausgangssignal｜WARNUNG ±(1%+1mV)；值 ±(0.5%+0.5mV)；值 ±(0.5%)
• 值：Phasendifferenz [°]｜值 2；值 1
Phasendifferenz [°] 2 1
• 值：1000A Bereich｜WARNUNG 1 ÷ 10A；值 10 ÷ 100A；值 100 ÷ 1200A
• 值：Genauigkeit in % des Ausgangssignal｜WARNUNG ±(1%+0.5mV)；值 ±(0.5%+1mV)；值 ±0,5%
• 值：Phasendifferenz [°]｜值 1.5；值 1
• 说明：Phasendifferenz [°] 1.5 1
• 说明：Messungen wurden durchgeführt mit einem digitalen Instrument, Modell 1.200.000 Digits, Klasse 0,2
• 说明：COFRAC rückführbar.
• WARNUNG：Dieses Symbol zeigt an, dass das Gerät und die einzelnen Zubehörteile
• 说明：fachgemäß und getrennt voneinander entsorgt werden müssen.
资源下载
以上规格取自 HT Italia（HT Instruments）官网 M75L 产品页与其官方用户手册 TECHNICAL SPECIFICATIONS 章节，页面版式由 onetest 仪器资源库整理。
HT Italia SRL · onetest 仪器资源库
全部

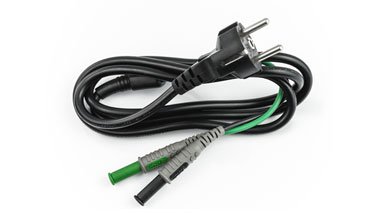

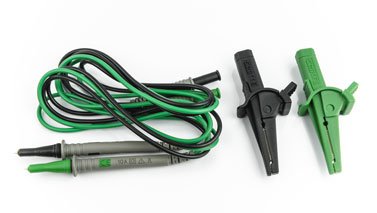

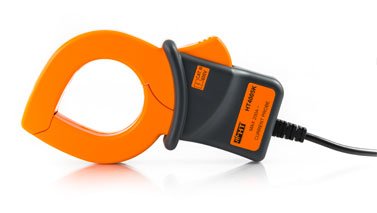

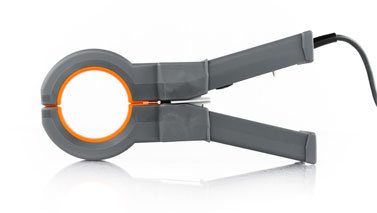

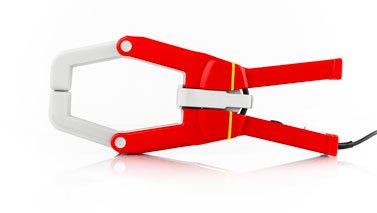

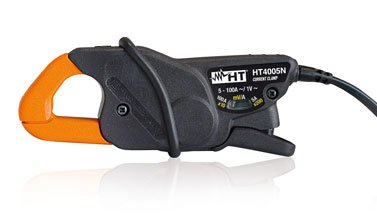

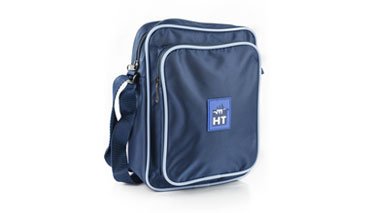

Quick Guide and Downloadable Manual · Calibration report · BORSA2000 · C2075 · KIT0075 · HT96U · HT97U · HP30C2 · HP30C3 · HT4005K · HT4005N · HT98U · HP30D1 · BORSA2051 · BORSA75 · 607-IECN · 1066-IECN · NOCANBA · YABAT0003000 · YABAT0004001 · 1066-IECR · HT4003
