EV-TEST100 安规测试仪
EV-TEST100 in combination with appropriate HT multifunction instrument simulates an electric veh…
产品简介
EV-TEST100 是 HT Italia（HT Instruments，意大利）出品的安规测试仪。官网列出主要指标：值 • El adaptador puede ser usado…；Modelo（*） MACROEVTEST；值 Utilice el adaptador。
核心参数
• Referencia a tierra · 值：• El adaptador puede ser usado para medidas de TENSIÓN CA en instalaciones con C…
• verificación de la familia HT: · Modelo（*）：MACROEVTEST｜Tipología de construccion CAT IV 300V；Alimentación EVSE Monofásico L…
• adaptador, le rogamos que siga las instrucciones reportadas en el § 8 · 值：Utilice el adaptador solo en los modos especificados en el presente manual de in…
• prueba guiada (ver el relativo manual de instrucciones) · 值：Para las instrucciones detalladas sobre el uso del adaptador haga referencia al …
• Erdung · 值：• Das Gerät kann für AC Spannungsmessungenn an Anlagen mit CAT III 300V gegen Ma…
• HT-Familie verwendet werden: · Modell（*）：MACROEVTEST｜Konstruktionstypologie CAT IV 300V；Versorgung EVSE Ein Phasen L-N-PE…
• bitte den Anweisungen in § 8. · 值：Wird das Gerät in einer vom Hersteller nicht genannten Weise verwendet, kann der…
• Prüfablauf (siehe Bedienungsanleitung vom Messgerät) · 值：Ausführliche Anweisungen zur Verwendung des Adapters finden Sie in der Bedienung…
功能特性
• Use for EVSE charging stations：Charging modes 2 and 3
• Test cable with connector：Type 2 (IEC 62196-2)
• Vehicle simulation via Control Pilot (CP state)：States A, B, C, D
• Simulating the current capacity of Proximity Pilot (PP state)：NC, 13A, 30A, 32A, 63A
• Fault condition simulation on PE：FAULT PE
• Diode simulation in short circuit：FAULT E
• EVSE internal counter efficiency check：LOAD
• Input voltage：Max 415V AC, Phase-Phase, 50 / 60Hz
• External load L-N-PE：240V 50/60Hz, Max 10A AC
• CP signal：PWM 12V
• External load protection：Fuse FF 10A / 250V, 5x20mm
• Operating temperature：0°C ÷ 40°C
• Operating humidity：<80&RH
• 适用标准 / 规范（官网 Guidelines）：IEC/EN60364-7-722 · IEC/EN61010-1 · IEC/EN61851-1
官网原文（英文）
• 官网产品概述（英文原文）：EV-TEST100 in combination with appropriate HT multifunction instrument simulates an electric vehicle connected to the charging station, allowing you to verify the EVSE full functionality and electrical safety. EV-TEST100 is able to test charging stations with charging modes 2 and 3 and Type 2 connector (European standard). Compatible with: · COMBIG2 · COMBI521 · MACROTESTG3 · COMBI521EV (included) · MACROEVTEST (included)
资源下载
以上内容与指标均取自HT Italia（HT Instruments）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
HT Italia SRL · onetest 仪器资源库
HT Italia
EV-TEST100 安规测试仪 详细指标
EV-TEST100 in combination with appropriate HT multifunction instrument simulates an electric veh…
详细指标
以下为该型号的技术指标，逐表取自官方《EV-TEST100 用户手册》（英文版）TECHNICAL SPECIFICATIONS 章节、官方《EV-TEST100》数据手册、官网产品页，表内数值按官方表格原样摘录（原文为英文；括号内为单位）。厂家未列出的项目即官网与手册均未给出，未作推测。
7.1.1 ACCESSORIES PROVIDED
• Input voltage：190V ÷ 415V AC Phase-Phase, 50/60Hz ±5%
• 说明：110V ÷ 240V AC Phase-Neutral, 50/60Hz ±5%
• Connection to EVSE：integrated cable with Type 1 and Type 2 plug
• 说明：length 60cm
• Recharging stations：charging modes 2 and 3
• PP Simulation：NC,13A, 20A, 32A, 63A
• CP Simulation：status A, B, C, D, ventilation/not ventilation
• Simulation EVSE fault：Fault PE, Fault E
• CP output signal：PWM communication protocol, 12V
• Allowed output load：240V, 50/60Hz, max 10A AC
• Protection fuse：Fast type 250V/10A (5x20mm) (0.2x0.8in)
• Safety：IEC/EN61010-1
• Reference guidelines：IEC/EN61851-1, IEC/EN60364-7-722
• Insulation：double insulation
• Measurement category：CAT III 300V
• Pollution degree：2
• Dimensions (L x W x H)：210 x 115 x 60mm (8 x 5 x 2in)
• Weight (with integrated cable)：900g (32ounces)
• Mechanical protection：IP40
• Working temperature：0°C 至 40°C (32°F 至 104°F)
• Working humidity：<80%RH
• Storage temperature：-10°C 至 60°C (14°F 至 140°F)
• Storage humidity：<80%RH
• Max operating altitude：2000m (6562ft)
• 说明：This adapter complies with requirements of EMC 2014/30/EU directive
• 说明：This adapter complies with requirements of European Directive 2011/65/EU (RoHS)
• 说明：and 2012/19/EU (WEEE)
• 说明：• Cable for connection to HT tester Code C100EV

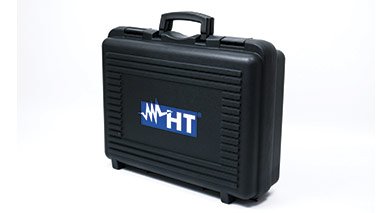

• 说明：• Carrying case
8.2 ASSISTANCE
• 说明：This adapter is warranted against any material or manufacturing defect, in compliance with
• 说明：the general sales conditions. During the warranty period, defective parts may be replaced.
• 说明：However, the manufacturer reserves the right to repair or replace the product. Should the
• 说明：adapter be returned to the After-sales Service or to a Dealer, transport will be at the
• 说明：Customer's charge. However,shipment will be agreed in advance. A report will always be
•说明：enclosed to a shipment, stating the reasons for the product's return. Only use original
• 说明：packaging for shipment. Any damage due to the use of non-original packaging material will
•说明：be charged to the Customer. The manufacturer declines any responsibility for injury to
• 说明：people or damage to property.
•说明：The warranty shall not apply in the following cases:
• 说明：•Repair and/or replacement of accessories and battery (not covered by warranty).
•说明：• Repairs that may become necessary as a consequence of an incorrect use of the
• 说明：adapter or due to its use together with non-compatible appliances.
•说明：• Repairs that may become necessary as a consequence of improper packaging.
• 说明：•Repairs which may become necessary as a consequence of interventions performed
•说明：by unauthorized personnel.
• 说明：•Modifications to the adapter performed without the manufacturer's explicit
• 说明：authorization.
• 说明：• Use not provided for in the adapter's specifications or in the instruction manual.
•说明：The content of this manual cannot be reproduced in any form without the manufacturer's
• 说明：authorization.
•说明：Our products are patented and our trademarks are registered. The manufacturer
• 说明：reserves the right to make changes in the specifications and prices if required by
•说明：improvements in technology.
• 说明：If the adapter does not operate properly,before contacting the After-sales Service,please
•说明：check the conditions. Should the adapter still operate improperly, check that the product is
• 说明：operated according to the instructions given in this manual. Should the adapter be
•说明：returned to the After-sales Service or to a Dealer, transport will be at the Customer's
• 说明：charge. However,shipment will be agreed in advance. A report will always be enclosed to
•说明：a shipment, stating the reasons for the product's return. Only use original packaging for
• 说明：shipment. Any damage due to the use of non-original packaging material will be charged
•说明：to the Customer.
• 说明：ESPAÑOL
•说明：Manual de instrucciones
• 说明：©Copyright HT ITALIA 2024 Versión ES 4.00 - 02/12/2024
•说明：ÍNDICE
• 说明：1 PRECAUCIONES Y MEDIDAS DE SEGURIDAD ........................................................ 2
•说明：1.1 Instrucciones preliminares ............................................................................................... 2
• 说明：2 DESCRIPCIÓN GENERAL ........................................................................................... 3
•说明：3 PREPARACIÓN A LA UTILIZACIÓN ............................................................................ 4
• 说明：3.1 Controles iniciales ........................................................................................................... 4
•说明：3.2 Alimentación del adaptador ............................................................................................. 4
• 说明：3.3 Almacenamiento .............................................................................................................. 4
•说明：4 NOMENCLATURA ........................................................................................................ 5
• 说明：4.1 Descripción del adaptador ............................................................................................... 5
•说明：4.2 Descripción de las funciones del selector PP STATE ...................................................... 7
• 说明：4.3 Descripción de las funciones del selector CP STATE ...................................................... 7
•说明：4.4 Descripción de las funciones del selector simulación de fallos ........................................ 7
• 说明：5 INSTRUCCIONES OPERATIVAS ................................................................................ 8
•说明：5.1 Prueba sobre EVSE con conector Tipo 2 (país EU) ......................................................... 8
• 说明：5.1.1 Control eficiencia del contador de energía en el sistema EVSE ................................................. 8
•说明：5.2 Prueba sobre EVSE con conector Tipo 1 (país USA\MEX\JAP) ...................................... 9
• 说明：5.2.1 Control eficiencia del contador de energía en el sistema EVSE ................................................. 9
•说明：6 MANTENIMIENTO ...................................................................................................... 10
• 说明：6.1 Limpieza del instrumento ............................................................................................... 10
•说明：6.2 Fin de vida ..................................................................................................................... 10
• 说明：7 ESPECIFICACIONES TÉCNICAS.............................................................................. 10
•说明：7.1 Accesorios ..................................................................................................................... 10
• 说明：7.1.1 Accesorios en dotación .............................................................................................................. 10
•说明：8 ASISTENCIA .............................................................................................................. 11
• 说明：8.1 Condiciones de garantía ................................................................................................ 11
•说明：8.2 Asistencia ...................................................................................................................... 11
• 说明：ES - 1
1.1 INSTRUCCIONES PRELIMINARES
• 说明：El adaptador ha sido diseñado en conformidad con la normativa IEC/EN61010-1,relativa
•说明：a los instrumentos de medida electrónicos. Por su seguridad y para evitar daños en el
• 说明：instrumento,le rogamos que siga los procedimientos descritos en el presente manual y
•说明：que lea con particular atención las siguientes notas precedidas por el símbolo . Antes y
• 说明：durante la realización de las medidas aténgase a las siguientes indicaciones:
•说明：• No efectúe medidas en ambientes húmedos.
• 说明：•No efectúe medidas en presencia de gas o materiales explosivos,combustibles o en
•说明：ambientes con polvo.
• 说明：•Evite contacto con el circuito en examen si no se están efectuando medidas.
•说明：• Evite contacto con partes metálicas expuestas, con terminales de medida sin utilizar,
• 说明：etc.
•说明：• No efectúe ninguna medida si encontrara anomalías en el adaptador como
• 说明：deformaciones,roturas,salida de sustancias,etc.
•说明：• Preste particular atención cuando se efectúen medidas de tensión superiores a 25V
• 说明：CA ya que existe peligro de shock eléctrico.
•说明：En el presente manual y en el adaptador se utilizan los siguientes símbolos:
• Atención：aténgase a las instrucciones mostradas en el manual de
•说明：instrucciones. Un uso incorrecto podría causar daños al adaptador o a sus
• 说明：componentes
•说明：Adaptador con doble aislamiento
• 说明：Tensión CA
1.1 INSTRUCCIONES PRELIMINARES ·Referencia a tierra
• 值：•El adaptador puede ser usado para medidas de TENSIÓN CA en instalaciones con CAT III 300V con respecto a tierra •No utilice el adaptador en cargas con características distintas a las reportadas en el §7. Le invitamos a seguir las reglas de seguridad habituales orientadas a la protección contra tensiones peligrosas y proteger el adaptador contra un uso incorrecto •No efectúe medidas sobre circuitos que superen los límites de corriente y tensión especificados •No efectúe ninguna medida si se encontraran anomalías en el adaptador como,deformaciones,roturas,salida de sustancias,ausencia de visualización en la pantalla,etc.
•说明：ES - 2
• 说明：2 DESCRIPCIÓN GENERAL
•说明：El modelo EV-TEST100 es un adaptador diseñado para la conexión con las tomas de las
• 说明：estaciones de recarga de los vehículos eléctricos (sistemas EVSE –Electrical Vehicle
•说明：Supply Equipment) a fin de realizar pruebas de seguridad eléctrica de tales dispositivos.
• 说明：El adaptador es capaz de simular la presencia de un vehículo eléctrico a fin de medir las
•说明：señales de tensión de salida de las estaciones de recarga y simular condiciones de fallo.
• 说明：EV-TEST100 es utilizable solo en combinación con los siguientes instrumentos de
1.1 INSTRUCCIONES PRELIMINARES ·verificación de la familia HT:
• Modelo（*）：MACROEVTEST｜Tipología de construccion CAT IV 300V；Alimentación EVSE Monofásico L-N-PE Trifásico L1-L2-L3-N-PE；Versión FW 2.08 (o mas alto)
•Modelo（*）：COMBIG2
• Modelo（*）：COMBIG3
•Modelo（*）：COMBIG2PLUS
• Modelo（*）：COMBITEST425EV
•Modelo（*）：MT-300
• Modelo（*）：COMBI521 SUPERCOMBIS｜Alimentación EVSE Monofásico L-N-PE Bifásico L1-L2-PE Trifásico L1-L2-L3-N-PE；Versión FW 2.09 (o mas alto)
•说明：(*) La lista de los modelos disponibles podría variar sin previo aviso. En caso de dudas contacte con el servicio técnico
• Tabela 1：Lista de modelos compatibles con el adaptador EV-TEST100
•说明：
