MW-24 6至24GHz微波扩展模块|珞光电子 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

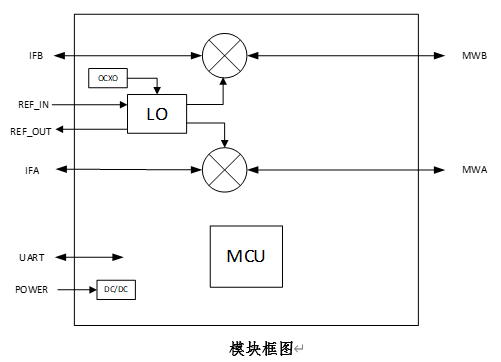

本产品是一款双通道变频模块，可以将3.1～4.2GHz的信号上变频到6～24GHz，也可以将6～24GHz的信号下变频到3.1～4.2GHz。内置高性能本振源，参考信号选用OCXO晶振，也可外接10MHz参考输入，同时支持10MHz参考输出。
指标与接口
项 目 | 指 标 |
射频频率 | 6～24GHz |
中频频率 | 3.1～4.2GHz （可定制） |
变频通道数量 | 2 |
射频最大输入功率 | 20dBm |
中频最大输入功率 | 20dBm |
变频插损 | 12dB （不同频率有差异） |
相噪(15GHz) | -90 dBc/Hz @1KHz -102 dBc/Hz @10KHz -103 dBc/Hz @100KHz -120 dBc/Hz @1MHz |
外部10M参考 | 支持 |
射频接口 | 2.92mm-F |
中频接口 | SMA-F |
控制接口 | Micro USB-B（UART） |
参考输入接口 | SMA-F |
电源接口 | DC005 |
电压 | 6～15V |
功耗 | < 8W |
尺寸 | 120*100*32mm(不含接头) |
