MMW-44 24至44GHz 毫米波扩展模块|珞光电子 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
上变频模块
本产品包含一个双通道上变频模块，可以将两路3.1～4.2GHz的中频信号上变频到24～44GHz。内置高性能本振源，参考信号选用OCXO晶振，也可外接10MHz参考输入，同时支持10MHz参考输出。本模块可方便与各种中频单元连接，快速组建毫米波系统。

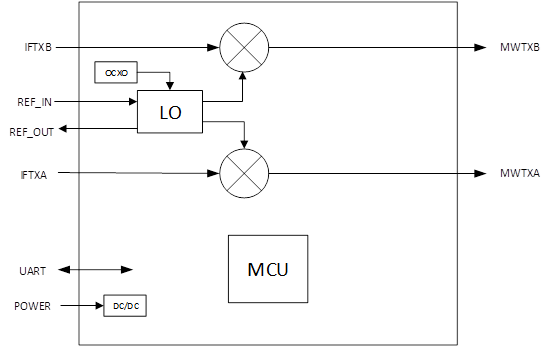

模块框图
注意事项
l 本模块只完成变频功能，组建系统时根据需要外接滤波器使用。
l 中频输入功率必须确保小于5dBm，与USRP-LW等配合使用时务必外接20dB衰减器。
指标与接口
项 目 | 指 标 |
射频频率 | 24-44GHz |
中频频率 | 3.1-4.2GHz （可定制） |
变频通道数量 | 2 |
中频最大输入功率 | 5dBm |
变频最大增益 | 10dB （不同频率有差异） |
增益动态范围 | 35dB |
相噪(39GHz典型值) | -82 dBc/Hz @1KHz -91 dBc/Hz @10KHz -93 dBc/Hz @100KHz -110 dBc/Hz @1MHz |
P1dB | 7dBm |
射频接口 | 2.92mm-F |
中频接口 | SMA-F |
控制接口 | Micro USB-B（UART） |
参考输入接口 | SMA-F |
电源接口 | DC005 |
电压 | 6-15V |
功耗 | < 8W |
尺寸 | 130*110*27.6mm(不含接头) |
下变频模块
本产品包含一个双通道下变频模块，可以将两路24-44GHz的信号下变频到3.1-4.2GHz。内置高性能本振源，参考信号选用OCXO晶振，也可外接10MHz参考输入，同时支持10MHz参考输出。本模块可方便与各种中频单元连接，快速组建毫米波系统。

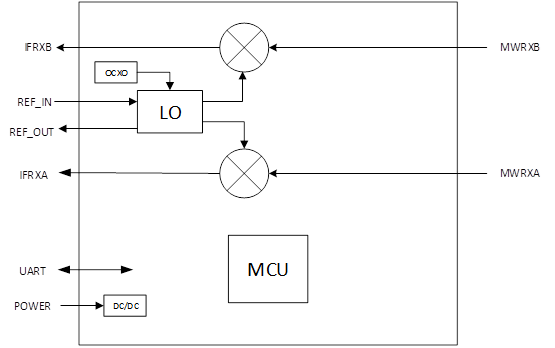

模块框图
注意事项
l 本模块只完成变频功能，组建系统时根据需要外接滤波器使用。
l 射频输入功率必须确保小于0dBm。
指标与接口
项 目 | 指 标 |
射频频率 | 24-44GHz |
中频频率 | 3.1-4.2GHz （可定制） |
变频通道数量 | 2 |
中频最大输入功率 | 0dBm |
变频最大增益 | 8dB （不同频率有差异） |
增益动态范围 | 18dB |
相噪(39GHz典型值) | -81 dBc/Hz @1KHz -91 dBc/Hz @10KHz -93 dBc/Hz @100KHz -109 dBc/Hz @1MHz |
射频接口 | 2.92mm-F |
中频接口 | SMA-F |
控制接口 | Micro USB-B（UART） |
参考接口 | SMA-F |
电源接口 | DC005 |
电压 | 6-15V |
功耗 | < 8W |
尺寸 | 130*110*27.6mm(不含接头) |
