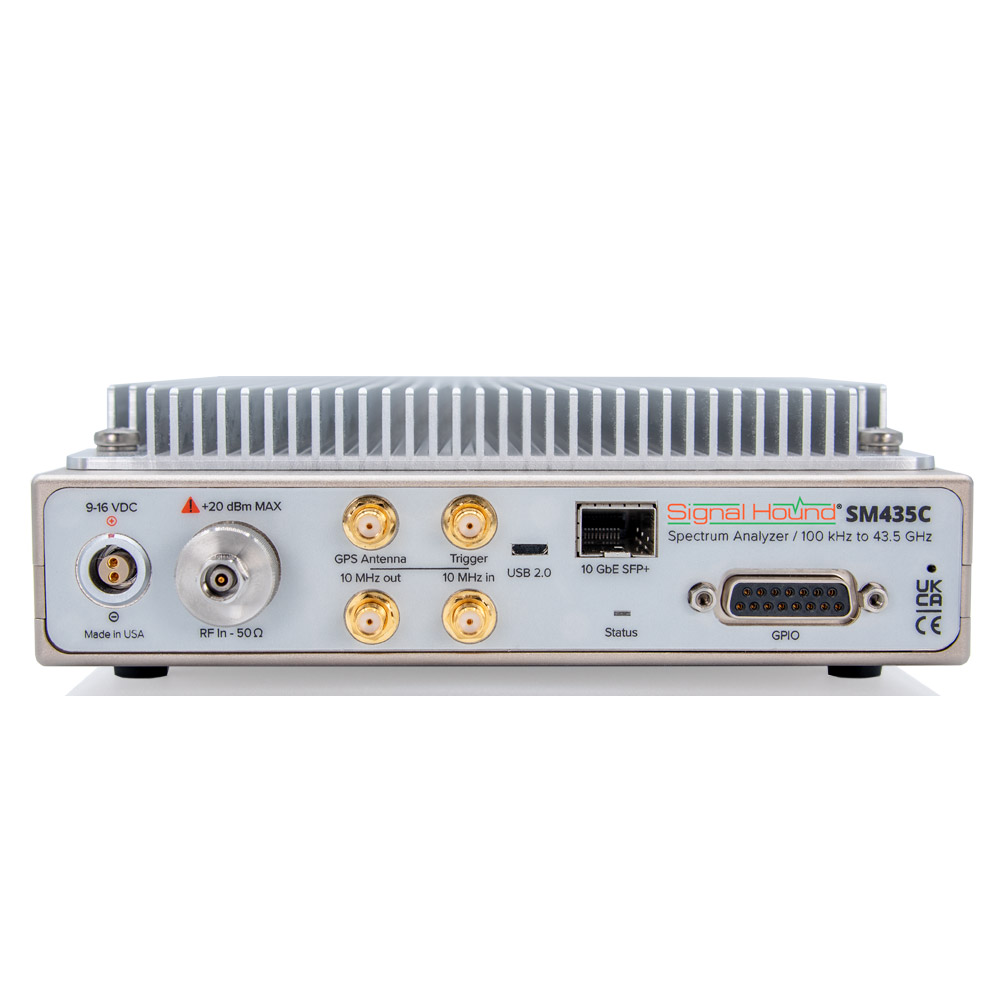

100kHz至43.5GHz · 160MHz 瞬时带宽 · 10GbE SFP+ 光纤接入 · 1THz/s 扫描

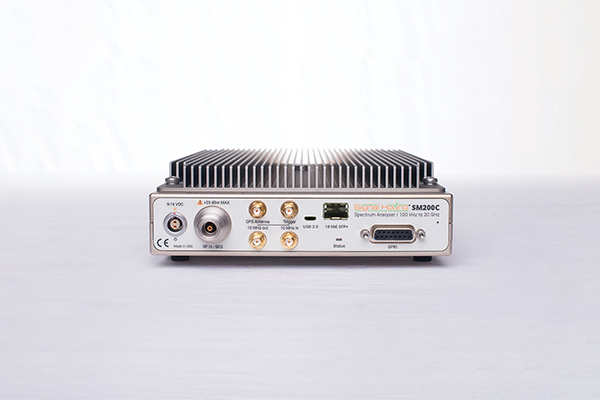

100kHz至20GHz · 160MHz 瞬时带宽 · 10GbE SFP+ 光纤远距离接入 · 110dB 动态范围
RFS44 100kHz至44GHz四端口射频开关|Signal Hound (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
Signal Hound
RFS44 四端口天线开关
100kHz至44GHz · SP4T 吸收式固态开关 · 20ns 切换 · Spike 直接调用
产品简介
RFS44 是一台单刀四掷（SP4T）吸收式固态开关，基于绝缘体上硅（SOI）工艺，覆盖 100kHz 至 44GHz。
切换时间 20ns、上升/下降沿 3ns，Spike 软件可直接调用，因此能把 SM200／SM435 系列扩展成多频段扫描或伪多普勒测向系统。
控制接口有 DB15、UART 与 USB 三种，靠 USB 2.0 或 DB15 供电，整机功耗不到 0.2W。
解决「一台分析仪只有一个射频口」的问题——用高速开关在四路天线之间切换，把单通道接收机变成多频段或多阵元系统。
核心参数
• 频率范围：100kHz至44GHz
• 开关形式：SP4T 吸收式固态开关（SOI）
• 切换时间：20ns
• 上升/下降沿：3ns（10%／90%）
• 隔离度：>28dB（典型）／>20dB（最小）
• 驻波比：<2.0:1（RF 输入）／<3.0:1（RFC）
• 输入功率：最大 +10dBm（>100MHz）

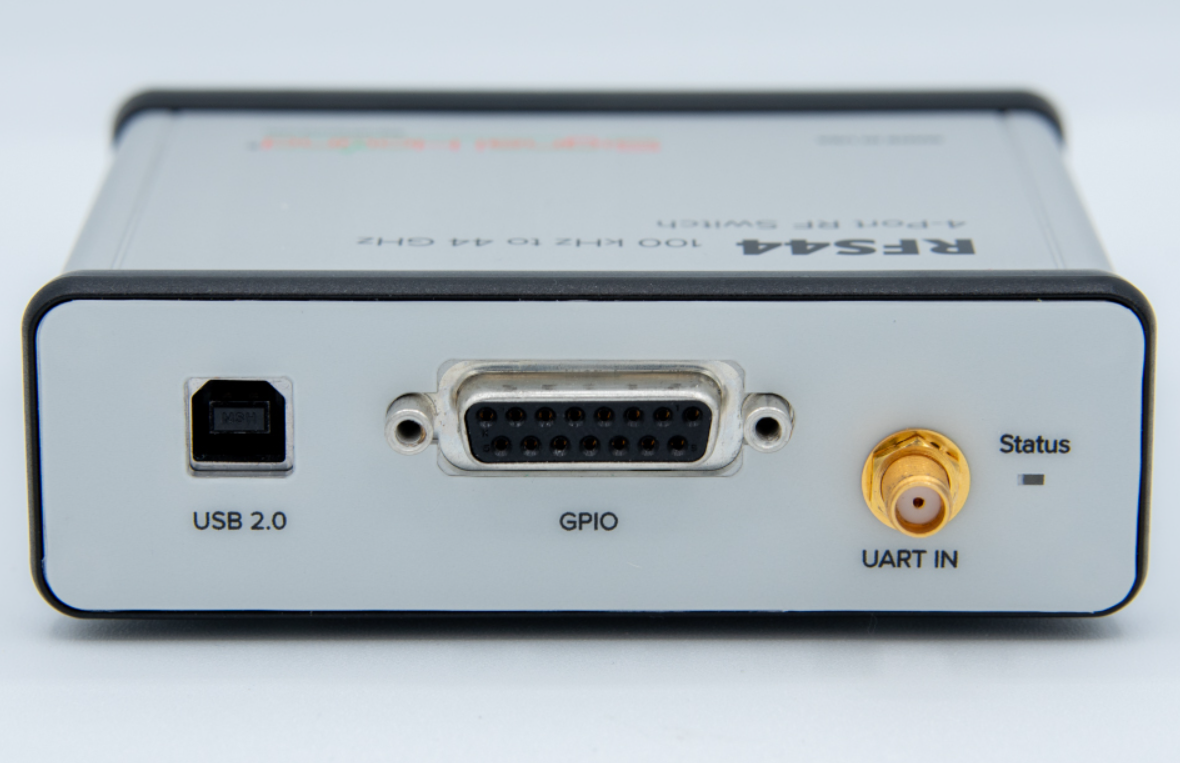

• 控制接口：DB15／UART／USB
• 功耗：<0.2W
• 重量：0.25kg
功能特性
• 20ns 切换、3ns 边沿：伪多普勒测向要求通道切换足够快、建立时间足够短，20ns 切换时间与 3ns 上升/下降沿是这个应用的前提。
• 四路扩展到 44GHz
100kHz 至 44GHz 全频段可用，
2.4mm 接口为标准配置（Option 可选 2.92mm 到 40GHz），Ka 波段以内不需要额外转接。
• 吸收式拓扑：吸收式（absorptive）开关在断开端口接 50Ω 负载而不是开路，未选中的天线不会形成反射，多天线系统里这一点比反射式开关更省事。
• Spike 直接调用

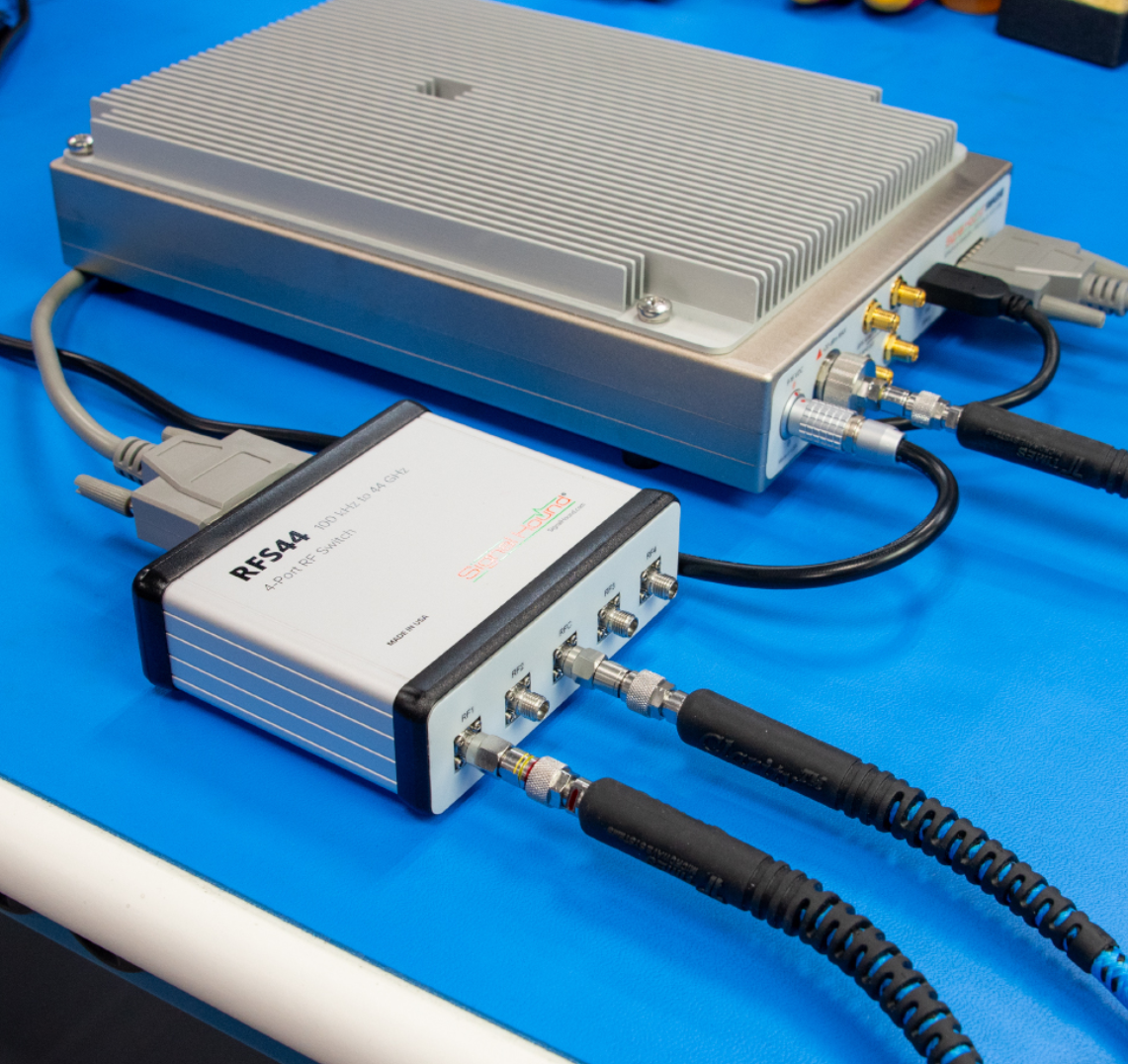

与 SM200／SM435／BB60D／SP145 直接连接，并在 Spike 软件里配置切换序列，不需要另写控制程序；
也可用 API 自行控制。
• 三种控制方式：DB15 并行逻辑、UART 串口与 USB，切换延迟分别为 20ns／20µs／20ms 量级，按实时性要求选择。
• 可用 DB15 供电：USB 2.0 或 DB15 都能取电，功耗 <0.2W，装在塔顶或天线杆上时不必单独拉电源。
• 宽温与小体积：-40°C 至 +85°C 工作，104mm × 106mm × 34mm、0.25kg，可直接绑在天线杆上。
应用场景
• 多频段扫描：四路分别接不同频段或不同极化的天线，一台分析仪轮流覆盖，替代多台设备。
• 伪多普勒测向：四天线阵元高速轮询，配合相位/幅度解算得到来波方向。
• 天线极化切换：水平/垂直极化天线自动切换，测极化分集与交叉极化鉴别度。
• 卫星通信与雷达测试：多路射频通道的自动切换与轮询测试。
• 5G 与工业自动化测试：产线多工位共用一台分析仪，用开关轮询提升设备利用率。
• 自动化测试系统：作为射频矩阵的一部分，由 DB15 或 API 控制。
• 与频谱仪直连扩展端口：直连 BB60D、SM200／435、SP145，扩展成四端口监测接收系统。
RFS44 包装与附件
资源下载
以上内容与指标均取自Signal Hound（SIGNAL HOUND）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
Signal Hound · onetest 仪器资源库
Signal Hound
RFS44 四端口天线开关 详细指标
100kHz至44GHz · SP4T 吸收式固态开关 · 20ns 切换 · Spike 直接调用
详细指标
下表取自 Signal Hound 官方 RFS44 数据手册（2024 年 4 月版）。手册以「典型／最小／最大」三列给出指标，下表统一折算为便于阅读的形式；输入功率在 100MHz 以下的上限明显低于高频段，选型时须按实际工作频段核对。
射频指标
• 频率范围：100kHz至44GHz
• 阻抗：50Ω
• 驻波比（RF 输入）：<2.0:1
• 驻波比（RFC 公共端）：<3.0:1
• 隔离度（典型）：>28dB
• 隔离度（最小）：>20dB
• 输入功率上限（>100MHz）：+10dBm
• 输入功率上限（<100MHz）：-16dBm
切换与时序
• 切换时间：20ns
• 上升/下降沿（10%／90%）：3ns
• 控制延迟（DB15）：20ns
• 控制延迟（UART）：20µs
• 控制延迟（USB）：20ms
控制与供电
• 控制接口：DB15 并行逻辑／UART／USB
• 供电方式：USB 2.0 或 DB15
• 功耗：<0.2W
• 静电耐受（HBM）：375V
• 射频端口电压（RF1 至 RF4）：-16V 至 +16V
• RFC 端口电压：-0.2V 至 +0.2V
环境与物理
• 工作温度：-40°C至+85°C
• 尺寸：104mm × 106mm × 34mm
• 重量：0.25kg（8.9 盎司）
接口与兼容
• 标准接口：2.4mm（至 44GHz）
• 可选接口：2.92mm（至 40GHz）
• 直连设备：BB60D、SM200 系列、SM435 系列、SP145
• 软件支持：Spike 频谱分析软件直接配置，或通过 API 控制
型号与选件
• 标准型：2.4mm 接口，至 44GHz
• 选件：2.92mm 接口，至 40GHz
• 随机附件：Spike 软件与 API 下载卡、USB 2.0 A-B 线、DB15 线
资源下载
以上规格取自 Signal Hound 官网 RFS44 产品页与官方数据手册（Signal-Hound-RFS44-Data-Sheet，2024 年 4 月版）。
