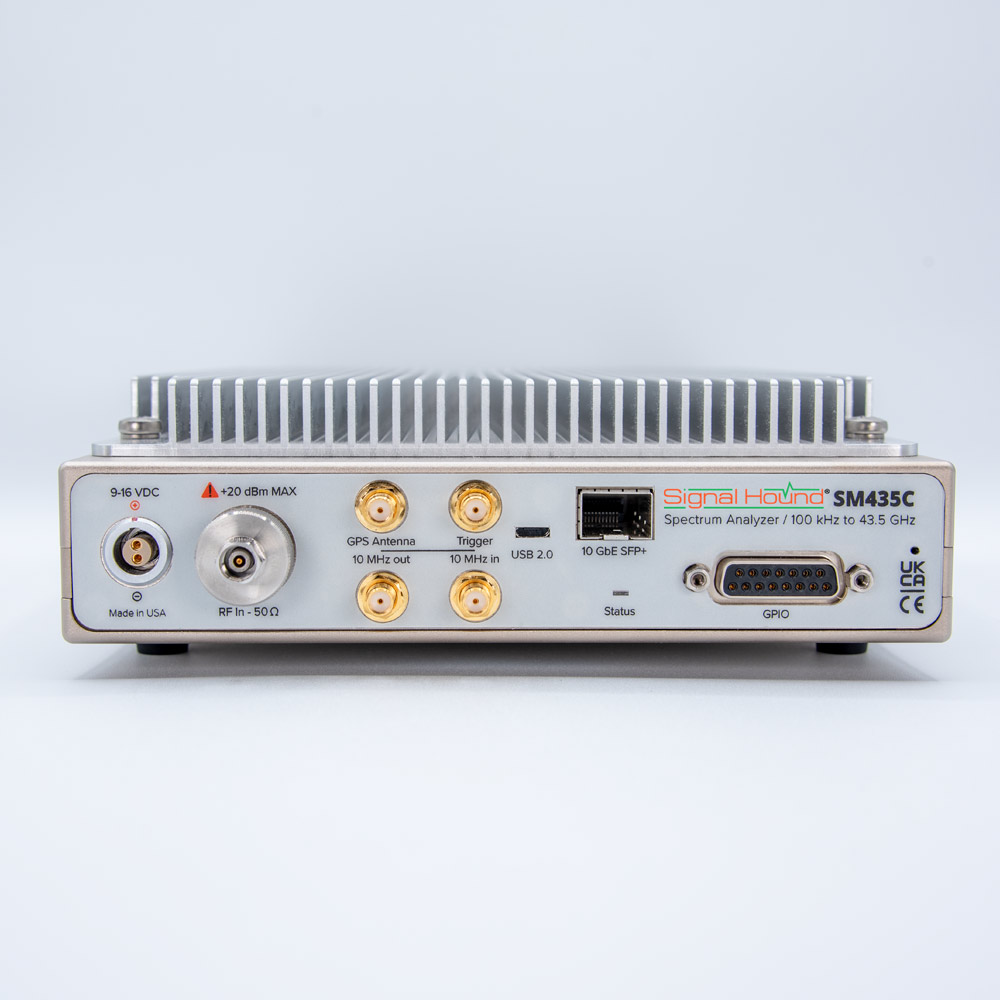

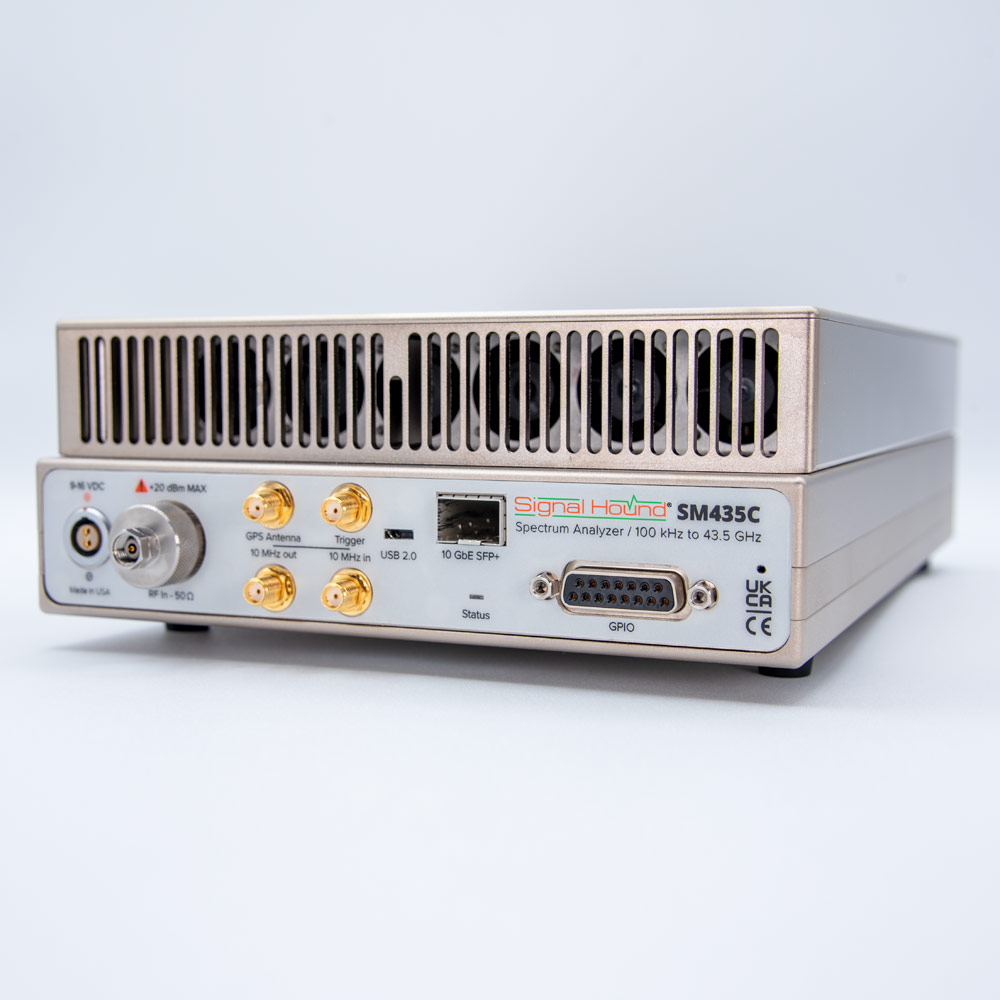

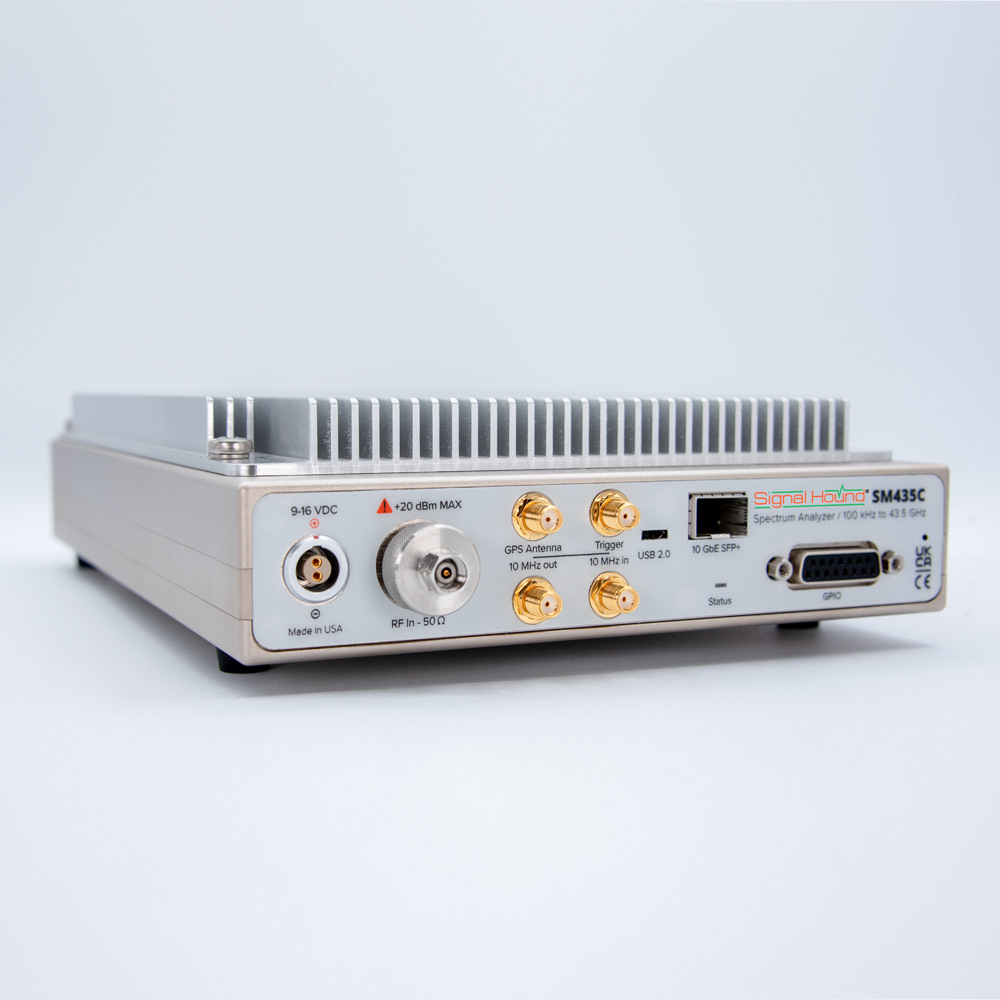

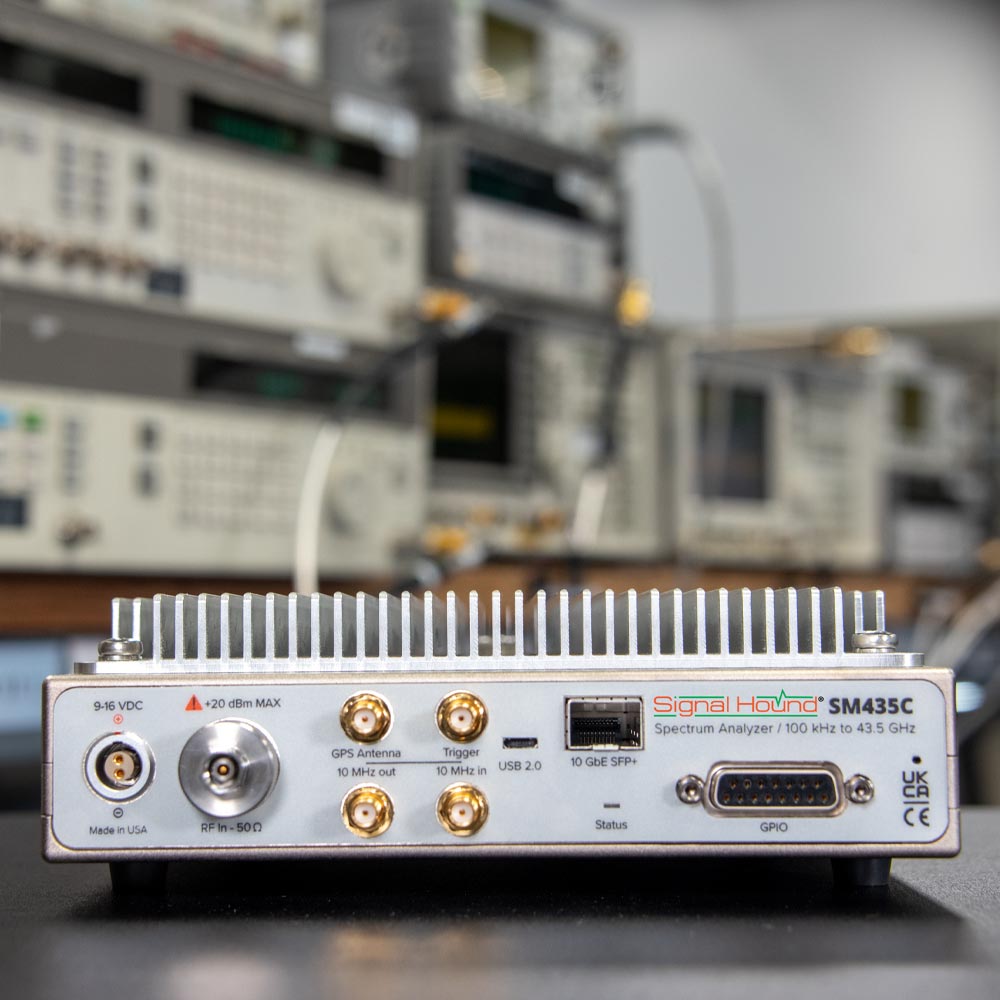

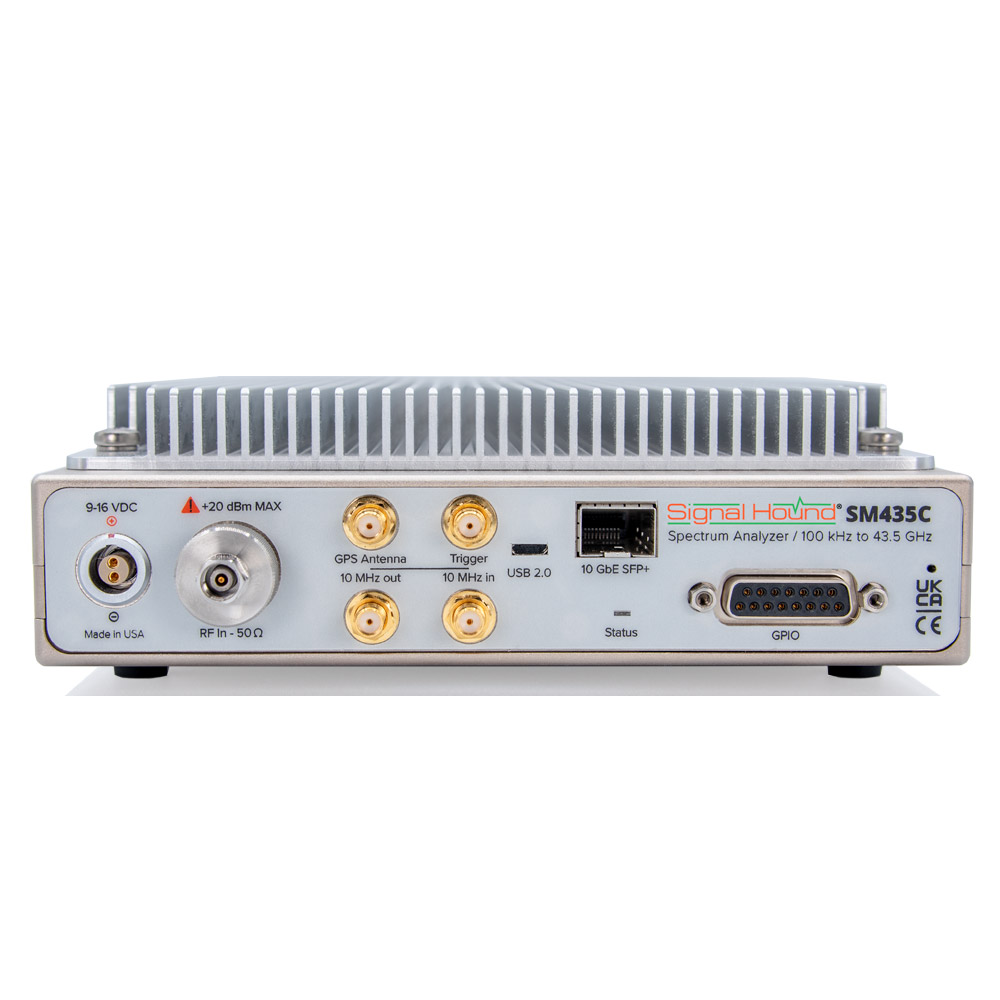

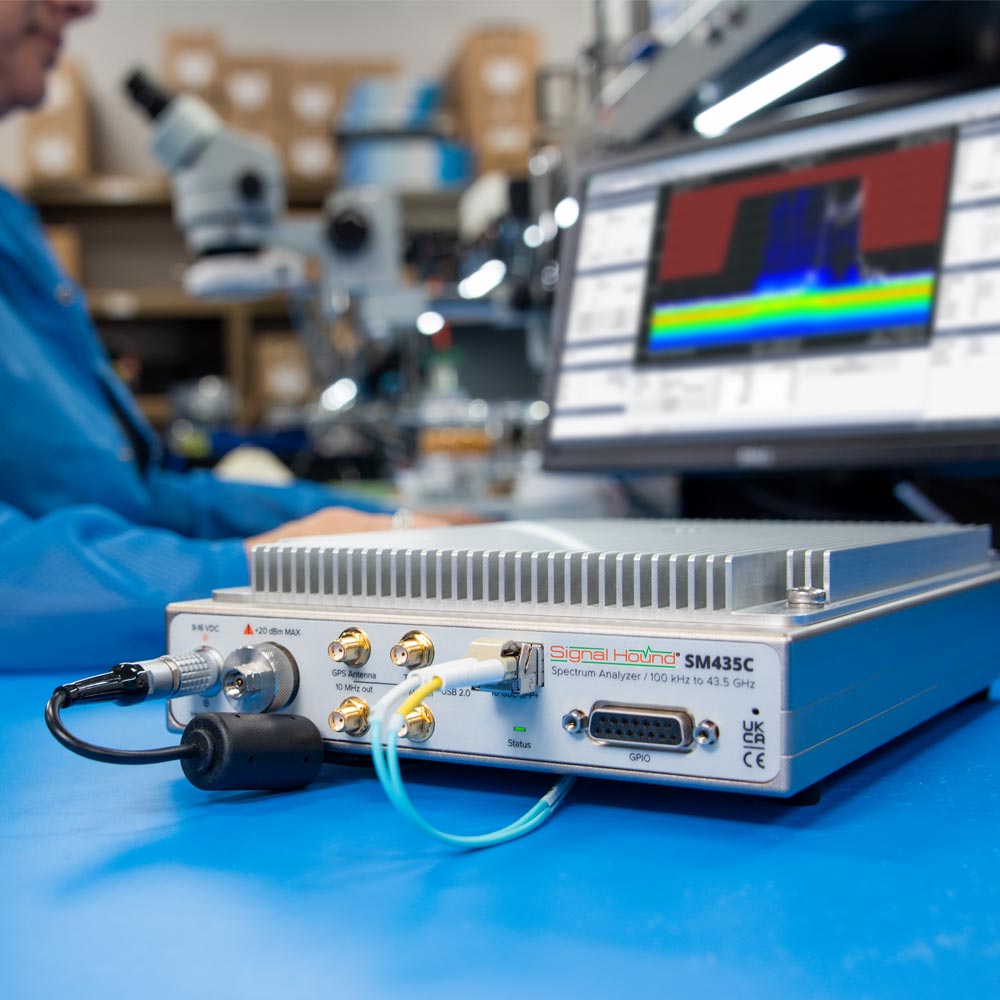

SM435C 43.5GHz 实时频谱分析仪
100kHz至43.5GHz · 160MHz 瞬时带宽 · 10GbE SFP+ 光纤接入 · 1THz/s 扫描
产品简介
SM435C 是 SM435 系列的网口版本，把 43.5GHz 的实时频谱分析能力装进一个 265mm 宽的盒子里，用 10GbE SFP+ 光口与主机通信。
100kHz 至 43.5GHz 全频段覆盖、160MHz 连续流式 I/Q、110dB 动态范围、30kHz 分辨率带宽下 1THz/s 的扫描速度，配 20MHz 至 43.5GHz 的亚倍频程预选器。
面向 5G 毫米波、Ka 波段与卫星链路的远端监测与分析：把分析仪放在天线旁，光纤把数据送回控制室，设备本身只需要 9 至 16VDC。
核心参数
• 频率范围：100kHz至43.5GHz
• 瞬时带宽（IBW）：160MHz（连续流式 I/Q）
• 动态范围：110dB
• 扫描速度：1THz/s（RBW ≥30kHz）
• 显示平均噪声电平：-159dBm（160MHz至2.2GHz）
• 相位噪声（1GHz，10kHz 偏移）：-136dBc/Hz
• 亚倍频程预选器：20MHz至43.5GHz
• 数据接口：10GbE SFP+ 光纤
• 同步：内置 GPS（±40ns）、外触发、GPIO
• 功耗与体积：最大 33W，265mm × 183mm × 55mm，3.52kg
功能特性
• 光纤接入，距离不再是约束：SFP+ 光口承担设备控制与数据回传，光纤可拉到数百米甚至更远，分析仪能直接装在室外天线杆、暗室或远端机房。
• 160MHz 连续流式 I/Q：经 10GbE 输出校准后的 I/Q 数据，带宽可在 160MHz 内选择，适合宽带信号记录与后续离线分析。
• 全频段亚倍频程预选：20MHz 至 43.5GHz 的亚倍频程预选器把混频杂散压到 -45dBc，毫米波频段监测时不会冒出假信号。
• 毫米波段仍保持 +70dBm IP2：20GHz 至 43.5GHz 的 IP2 为 +70dBm，强信号环境下弱信号不易被互调产物掩盖。
• 超低相噪，可直接做 EVM 评估：1GHz 载波 10kHz 偏移 -136dBc/Hz，对 EVM 测量的贡献小于 0.1%，可作为矢量信号分析的参考前端。
• GPIO 与 GPS
GPIO 接口可驱动天线开关或外部继电器；
内置 GPS 提供 ±40ns 同步，多台设备可组网。
• 可配合 TSCM 专用软件：除 Signal Hound 自有 Spike 软件外，也可配合 Kestrel、SCEPTRE 用于技术反 surveillance 场景。
应用场景
• 5G 毫米波监测与分析：24GHz 以上毫米波频段的信号质量、EVM 与频谱占用分析。
• 24GHz ISM 频段监测：雷达、传感与工业设备的 ISM 频段占用与干扰排查。
• 完整 Ka 波段测试：卫星通信上行/下行链路的全 Ka 波段频谱测试。
• 新兴高频信号分析：6G 候选频段、毫米波雷达与高频器件的信号分析。
• 远端与分布式频谱监测：光纤回传，适合无人值守的监测站点。
• EMC 预兼容与相噪表征：配合近场探头做辐射预扫，或做振荡器与频率源的相位噪声评估。
• 天线方向图与信道特性测量：配合转台或射频开关完成多天线切换测量。
资源下载
以上内容与指标均取自Signal Hound（SIGNAL HOUND）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
Signal Hound · onetest 仪器资源库
Signal Hound
SM435C 43.5GHz 实时频谱分析仪 详细指标
100kHz至43.5GHz · 160MHz 瞬时带宽 · 10GbE SFP+ 光纤接入 · 1THz/s 扫描
详细指标
下表为 Signal Hound 官方数据手册（2023 年 5 月版，Production Specifications）公布的指标。
频率与速度
• 频率范围：100kHz至43.5GHz
• 扫描速度（RBW ≥30kHz）：1THz/s
• 扫描速度（RBW 10kHz）：160GHz/s
• 扫描速度（RBW 1kHz）：18GHz/s
• I/Q 采集模式：校准后流式 I/Q，可选带宽最高 160MHz
显示平均噪声电平（DANL，参考电平 ≤-20dBm）
• 100kHz至160MHz：-156dBm
• 160MHz至2.2GHz：-159dBm
• 2.2GHz至24GHz：-155dBm
• 24GHz至36GHz：-153dBm + 0.5dB/GHz
• 36GHz至43.5GHz：-147dBm + 1.1dB/GHz
噪声系数（典型）
• 700MHz至2.5GHz：12dB
• 2.5GHz至24GHz：15dB
• 24GHz至40GHz：18dB + 0.5dB/GHz
• 40GHz至43.5GHz：26dB + 2.0dB/GHz
线性度
• IP3（100kHz至4GHz）：+28dBm
• IP3（4GHz至6GHz）：+23dBm
• IP3（6GHz至43.5GHz）：+20dBm
• IP2（100kHz至20GHz）：+75dBm
• IP2（20GHz至43.5GHz）：+70dBm
幅度精度与残余响应
• 幅度精度（100kHz至6GHz）：±2.0dB
• 幅度精度（6GHz至43.5GHz）：±3.0dB
• RBW 滤波器形状：Flat-Top 窗
• 残余响应（100kHz至6GHz）：-110dBm
• 残余响应（6GHz至15GHz）：-100dBm
• 残余响应（15GHz至44GHz）：-90dBm
单边带相位噪声（1GHz 载波）
• 相位噪声
| 偏移 | dBc/Hz |
| 10Hz | -76 |
| 100Hz | -108 |
| 1kHz | -125 |
| 10kHz | -136 |
| 100kHz | -138 |
| 1MHz | -138 |
本振泄漏与混频杂散
• 本振泄漏（100kHz至6GHz）：-80dBm
• 本振泄漏（6GHz至24GHz）：-50dBm
• 本振泄漏（24GHz至43.5GHz）：-75dBm
• 混频杂散（100kHz至6GHz）：-55dBc
• 混频杂散（6GHz至24GHz）：-45dBc
• 混频杂散（24GHz至43.5GHz）：-45dBc
时基与同步
• 亚倍频程预选器：20MHz至43.5GHz
• 时基准确度：±5×10⁻¹⁰（GPS 锁定）
• 老化保持：±5×10⁻⁹/天（首日典型 ±2×10⁻⁸）
• 温度保持（-40°C至65°C，典型）：±1×10⁻⁸
• 同步方式：外触发、GPIO、内置 GPS（±40ns）
环境与物理
• 工作温度（标准被动散热）：0°C至+50°C
• 尺寸：265mm × 183mm × 55mm（10.45 × 7.2 × 2.15 英寸）
• 重量：3.52kg（7.77 磅）
• 功耗：9至16VDC，最大 33W
接口与系统要求
• 数据接口：10GbE SFP+ 端口
• 操作系统：Windows 或 Linux，x86_64 架构
型号与选件
• 标准型：工作温度 0°C至+50°C
• Option 1：工作温度 -40°C至+65°C
资源下载
以上规格取自 Signal Hound 官网 SM435C 产品页与官方数据手册（SM435C-data sheet_commercial_final，2023 年 5 月版）。
