中星联华 · SinoLink

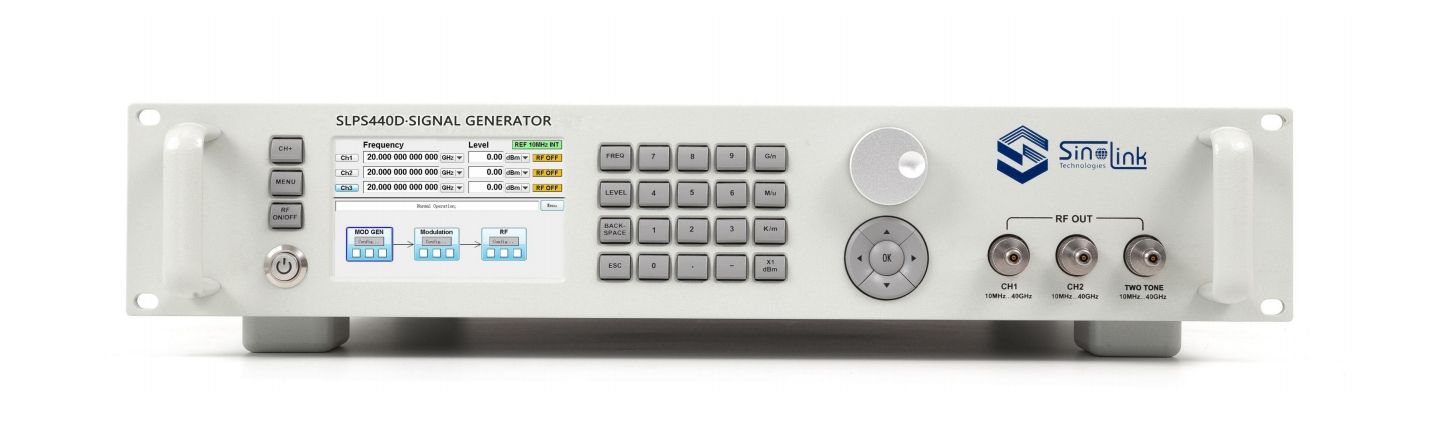

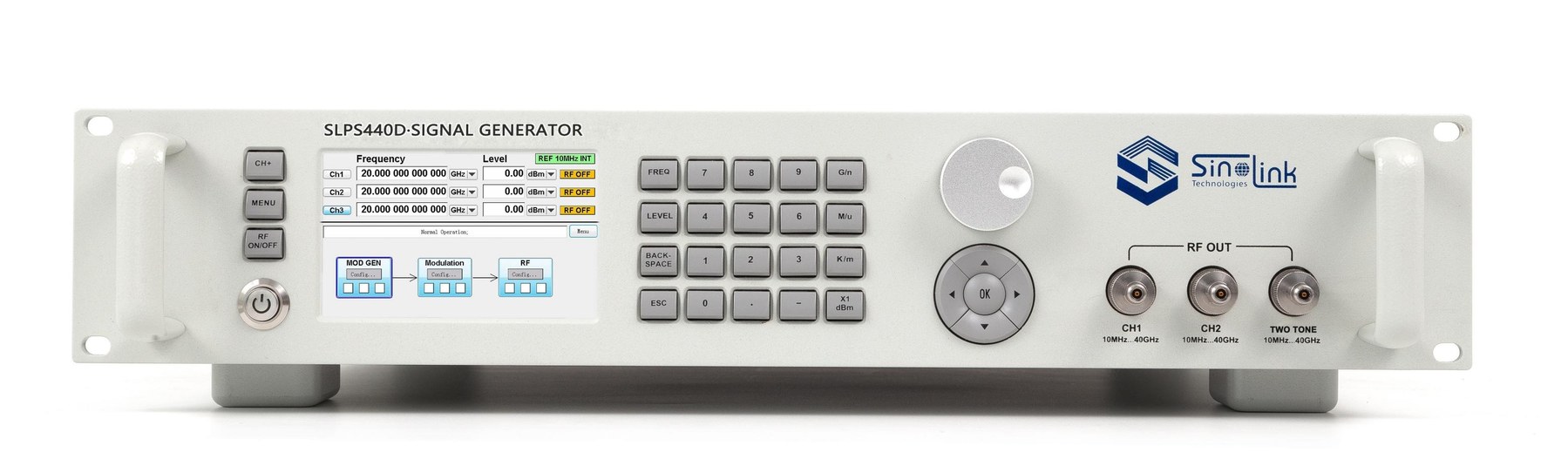

SLPS 系列相位可调微波模拟信号源
10MHz至12/24/40/45/67GHz · 双通道相参 · 相位调节范围±180°（360°）· 相位步进0.1° · 最大输出功率≥+20dBm（典型值，@10GHz）
产品简介
SLPS 系列相位可调微波模拟信号源是一款多通道输出相位可调的微波信号源，频率覆盖从 10MHz 至 12、24、40、45 和 67GHz，频率步进 0.01Hz，并具备窄脉冲调制功能。该系列可实现多通道相参信号输出，每通道频率、功率独立可调，亦可联动调节，支持相位可调，支持双音信号输出。
相位调节范围 360°（面板标示 ±180°），相位调节步进 0.1°，通道间隔离度 ≥80dB，最大输出功率 ≥+20dBm（典型值，@10GHz），相位噪声 ＜-107dBc/Hz（10GHz、1kHz 偏移）。
产品在要求卓越相噪、大动态输出功率范围、多通道同步测试和便携性的应用领域表现出色，同时所有的控制命令都可以通过本地面板设置或经过网络远端控制。本系列为双通道形态，型号为 SLPS12D／SLPS24D／SLPS40D／SLPS45D／SLPS67D。
核心参数
• 频率范围：10MHz≤f≤12GHz／24GHz／40GHz／45GHz／67GHz（双通道型号 SLPS12D／24D／40D／45D／67D）
• 通道数 2 通道
• 通道间隔离度 ≥80dB
• 输出频率步进 0.01Hz
• 频率切换速度 ≤20ms
• 相位调节范围 ±180°（合计 360°）
• 相位调节步进 0.1°
• 最大输出功率
10MHz~20GHz ≥+18dBm（SLPS67D ≥+15dBm）
20GHz~24GHz ≥+18dBm（SLPS67D ≥+13dBm）
24GHz~36GHz ≥+15dBm（SLPS67D ≥+13dBm）
36GHz~40GHz ≥+13dBm（SLPS67D ≥+12dBm）
40GHz~55GHz ≥+13dBm（SLPS67D ≥+10dBm）
55GHz~67GHz ≥+5dBm
• 最小输出功率
SLPS12D／SLPS24D -120dBm
SLPS40D -110dBm
SLPS45D／SLPS67D -90dBm
• 功率调节步进 0.01dB
• 幅度切换速度 ≤20ms
• 最大反向功率 0.5W，0 VDC
• 相位噪声（标准配置，输出功率 0dBm）
1GHz 载波 1kHz 偏移 ≤-126dBc/Hz、10kHz ≤-135dBc/Hz
10GHz 载波 1kHz ≤-107dBc/Hz、10kHz ≤-115dBc/Hz
67GHz 载波 10kHz ≤-98dBc/Hz
• 谐波（输出 +10dBm）
10MHz~200MHz ＜-40dBc
200MHz~2GHz ＜-50dBc
2GHz~40GHz ＜-55dBc
• 杂波（输出 +10dBm）
10MHz~12GHz ＜-70dBc
12GHz~24GHz ＜-65dBc
24GHz~40GHz ＜-60dBc
40GHz~67GHz ＜-55dBc
• 脉冲调制：通断比 ＞80dB，最小脉宽 50ns，最小周期 100ns
• 内部脉冲发生器：方波速率 0.1Hz 至 10MHz，脉冲周期 100ns 至 10s，脉冲宽度 50ns 至 10s，分辨率 5ns，可调触发延时 5ns 至 10s
• 内部参考
10MHz，功率 ≥5dBm，稳定度 ±5e-8（0℃~+50℃），频率精度 ≤0.1ppm
内外参考可以切换

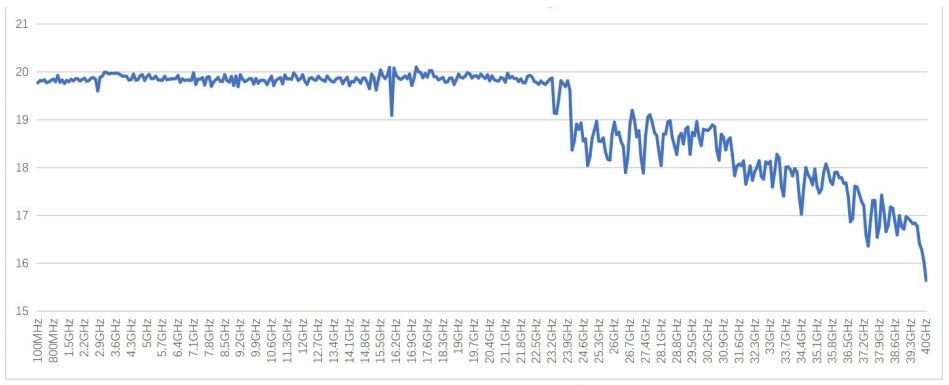

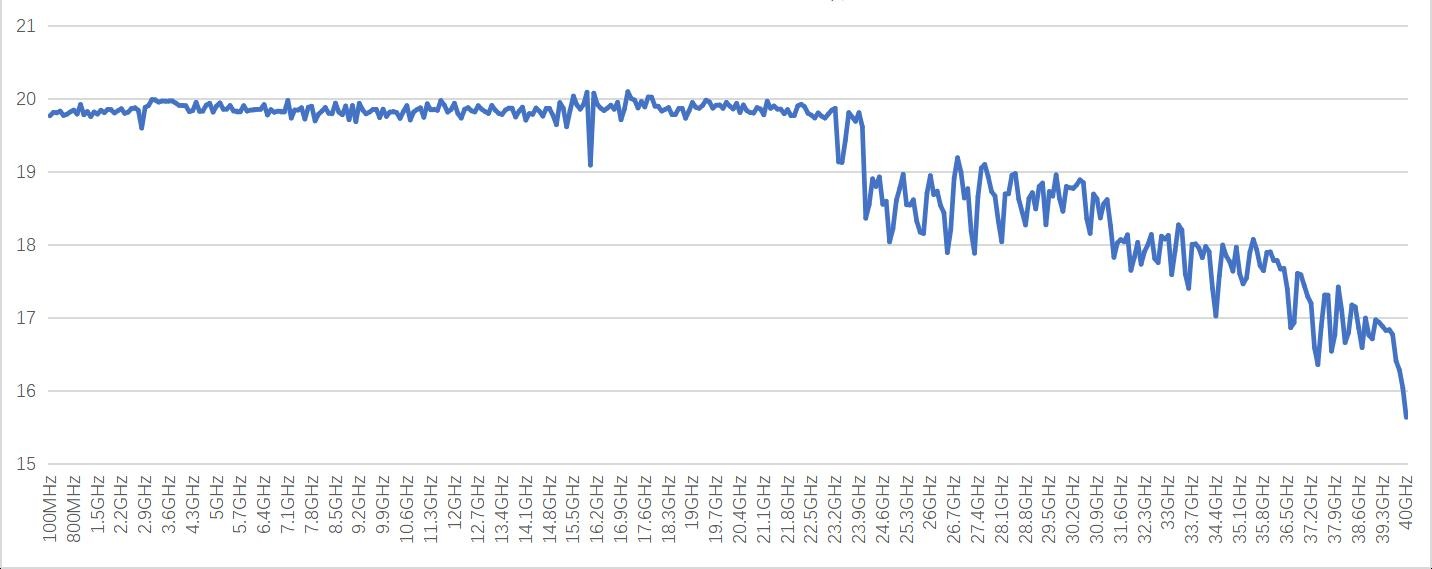

图：SLPS 最大输出功率曲线（100MHz~40GHz）
• 程控端口 网口 RJ45（TCP/IP over Ethernet）、串口 RS422（DB9）
• 每通道源可通过不同网口独立控制
• 供电与形态 AC 176～264VAC，45Hz～65Hz
• 2U 90mm 高 × 483mm 宽 × 559mm 深
• 重量 ≤20kg
• 保修期 3 年

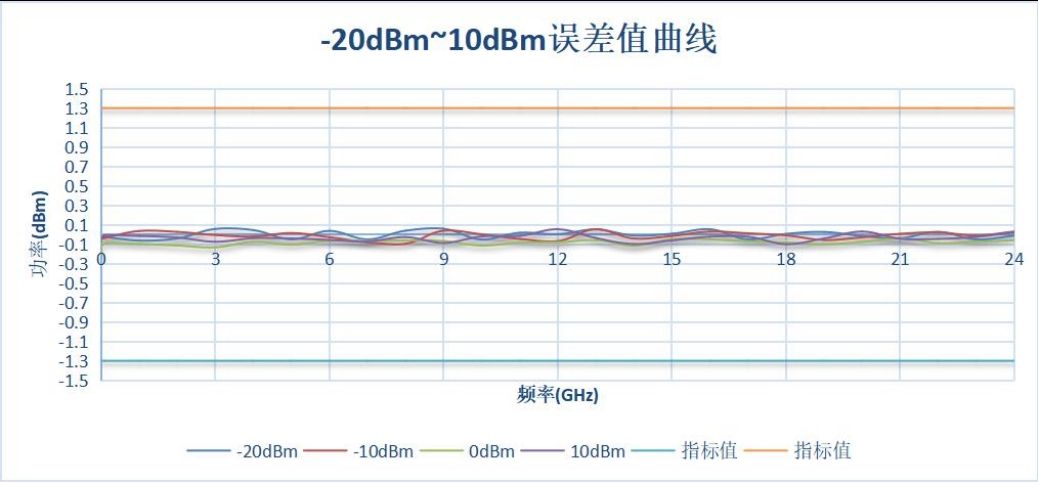

图：-20dBm~10dBm 误差值曲线

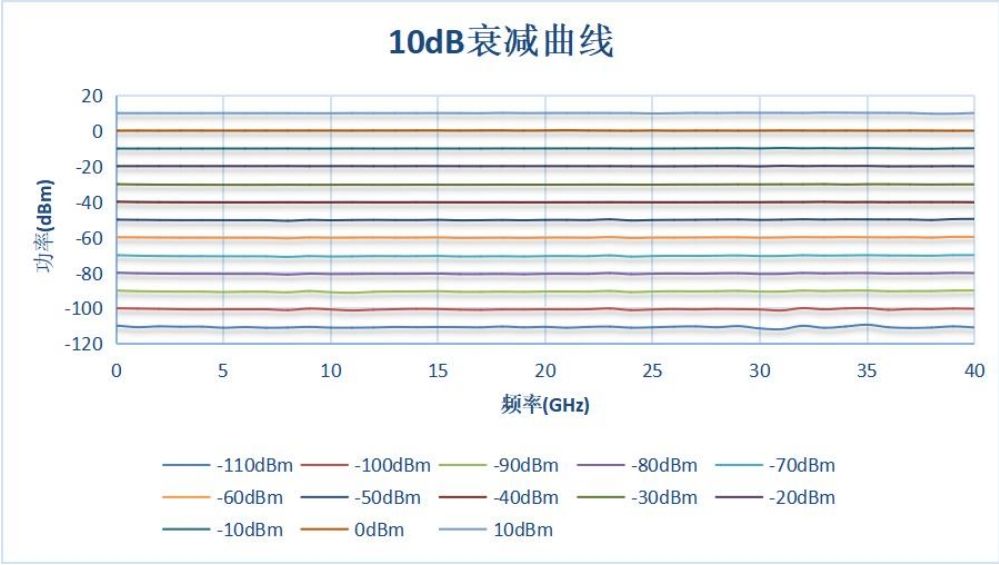

图：10dB 衰减曲线
产品特性
相位可调与多通道相参
• 相位调节范围 ±180°（合计 360°），相位调节步进 0.1°
• 双通道严格相参输出，每通道频率、功率独立可调，亦可联动调节
• 通道间隔离度 ≥80dB
• 支持双音信号输出
• 每通道源可以通过不同的网口独立控制，通讯＋频率切换时间在 20ms 以下
频率与功率
• 频率覆盖 10MHz 至 12/24/40/45/67GHz，输出频率步进 0.01Hz
• 最大输出功率 ≥+20dBm（典型值，@10GHz）
• 10MHz~20GHz 各型号 ≥+18dBm
• 最小输出功率 -120dBm（SLPS12D／24D）至 -90dBm（SLPS45D／67D）
• 功率调节步进 0.01dB，幅度切换速度 ≤20ms
• 功率精度（＞-20dBm）
10MHz~20GHz ≤±0.5dB
20GHz~40GHz ≤±1.0dB
40GHz~67GHz ≤±1.5dB
• 功率精度（-70dBm＜P≤-20dBm）：≤±0.9dB（10MHz~20GHz）／≤±1.3dB（20GHz~40GHz）／≤±2.0dB（40GHz~67GHz）
• SWR（衰减器状态 10dB）
≤2GHz ＜1.40:1
2GHz~24GHz ＜1.50:1
24GHz~40GHz ＜1.60:1
40GHz~67GHz ＜1.80:1
频谱纯度
• 相位噪声（标准配置，输出 0dBm）
1GHz 载波 10MHz 偏移 ≤-146dBc/Hz
10GHz 载波 10kHz 偏移 ≤-115dBc/Hz
40GHz 载波 10kHz ≤-103dBc/Hz
• 谐波（输出 +10dBm）
10MHz~200MHz ＜-40dBc
200MHz~2GHz ＜-50dBc
2GHz~20GHz ＜-55dBc
20GHz~40GHz ＜-55dBc
• 杂波（输出 +10dBm）
10MHz~12GHz ＜-70dBc
12GHz~24GHz ＜-65dBc
24GHz~40GHz ＜-60dBc
40GHz~67GHz ＜-55dBc
调制与扫描
• 具备窄脉冲调制功能，通断比 ＞80dB，最小脉宽 50ns，最小周期 100ns
• 内部脉冲发生器：方波速率 0.1Hz 至 10MHz，脉冲周期 100ns 至 10s，脉冲宽度 50ns 至 10s
• 内部脉冲发生器分辨率 5ns，可调触发延时 5ns 至 10s，电平逻辑 3.3V-CMOS
• 外部脉冲输入：直流耦合、高阻，电平逻辑 3.3V-CMOS
• 扫描工作模式 步进扫描（相同间隔的频率步进）、列表扫描、功率扫描
• 驻留时间 20ms 至 10s，时间分辨率 100us
参考与接口
• 内部参考频率 10MHz，功率 ≥5dBm，稳定度 ±5e-8（0℃~+50℃），频率精度 ≤0.1ppm
• 外部参考输入
10MHz，锁定范围 ±1ppm，功率 5～10dBm，阻抗 50Ω，波形正弦波或方波
内外参考可以切换
• 射频输出接头
3.5mm（SLPS12D／SLPS24D）
2.92mm（SLPS40D）
2.4mm（SLPS45D）
1.85mm（SLPS67D），输出阻抗 50Ω
• 程控端口 网口 RJ45（TCP/IP over Ethernet）提供远程控制
• 串口 RS422（DB9）提供远程控制
• 调试接口 DEBUG（DB15）可提供功率校准和固件更新功能
• 内部触发输出 TRIG OUT、外部触发输入 TRIG IN、外部脉冲输入 PULSE IN、内部脉冲输出 PULSE OUT 均为 BNC-K 接头
• 推荐校准周期 12 个月
• 产品由通过 ISO-9001 认证的工厂制造
典型应用
• 研发用低相噪信号源
• 本振替代
• 元器件测试
• 接收灵敏度测试
• 多通道相参与相位可调测试（相控阵／阵列天线、多通道接收机）
型号与配置
• SLPS12D：10MHz-12GHz 双通道微波模拟信号源
• SLPS24D：10MHz-24GHz 双通道微波模拟信号源
• SLPS40D：10MHz-40GHz 双通道微波模拟信号源
• SLPS45D：10MHz-45GHz 双通道微波模拟信号源
• SLPS67D：10MHz-67GHz 双通道微波模拟信号源
• 尺寸：2U 90mm 高 × 483mm 宽 × 559mm 深（不含保护垫）
• 重量：≤20kg（不含保护垫）
选件与配件
• SLPS-CL：1.6GHz 时钟输入输出选件
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 SLPS 系列相位可调微波模拟信号源 详细指标页。
onetest仪器资源库 · 中星联华 SLPS 系列相位可调微波模拟信号源
中星联华 · SinoLink
SLPS 系列相位可调微波模拟信号源 · 详细指标
10MHz至12/24/40/45/67GHz · 双通道 · 相位步进0.1° · 完整技术指标
产品简介
本页按厂商官方产品手册（SLPS 系列相位可调微波模拟信号源，V2.0，更新日期 2024-10-14）的章节顺序收录完整技术指标，覆盖频率、功率、频谱纯度、脉冲调制、一般特性与仪表端口。
相位噪声数据为室温、输出功率 0dBm 时测得；谐波与杂波数据为输出功率 +10dBm 时测得。手册正文中「相位可调节范围 360°」与指标表中「相位调节范围 ±180°」为同一指标的两种表述。
技术指标
频率技术指标
• 频率范围（双通道）
SLPS12D 10MHz≤f≤12GHz
SLPS24D 10MHz≤f≤24GHz
SLPS40D 10MHz≤f≤40GHz
SLPS45D 10MHz≤f≤45GHz
SLPS67D 10MHz≤f≤67GHz
• 通道数 2 通道
• 输出频率步进 0.01Hz
• 通道间隔离度 ≥80dB
• 内部时基参考振荡器老化率(1) 30 天以后 ＜±1ppm/年（标称值）
• 最初校准精度 ±0.01ppm（标称值）
• 温度效应 ＜±0.05ppm（-20 至 +70°C，标称值）
• 内部参考输出 频率 10MHz
• 功率 ≥5dBm
• 内部参考频率稳定度 ±5e-8（0℃～+50℃）
• 频率精度 ≤0.1ppm
• 外部参考输入 输入频率 10MHz
• 锁定范围 ±1ppm
• 功率 5～10dBm
• 阻抗 50Ω
• 波形正弦波或方波
• 内外参考可以切换
• 扫描特性工作模式：步进扫描（相同间隔的频率步进）、列表扫描、功率扫描
• 扫描范围 在仪器的频率范围内
• 驻留时间 20ms 至 10s
• 时间分辨率 100us
• 频率切换速度 ≤20ms
• (1) 老化率由设计决定，并与 OCXO 有直接关系。
功率技术指标
• 最大输出功率（dBm）10MHz＜f≤20GHz
SLPS12D/SLPS24D/SLPS40D/SLPS45D ≥+18
SLPS67D ≥+15
• 最大输出功率 20GHz＜f≤24GHz
SLPS24D ≥+18
SLPS40D ≥+17
SLPS45D ≥+17
SLPS67D ≥+13
• 最大输出功率 24GHz＜f≤36GHz
SLPS40D ≥+15
SLPS45D ≥+15
SLPS67D ≥+13
• 最大输出功率 36GHz＜f≤40GHz
SLPS40D ≥+13
SLPS45D ≥+13
SLPS67D ≥+12
• 最大输出功率 40GHz＜f≤55GHz
SLPS45D ≥+13
SLPS67D ≥+10
• 最大输出功率 55GHz＜f≤67GHz：SLPS67D ≥+5
• 最小输出功率（dBm）
SLPS12D -120
SLPS24D -120
SLPS40D -110
SLPS45D -90
SLPS67D -90
• 功率调节步进 0.01dB
• 相位调节范围 ±180°
• 相位调节步进 0.1°
• 幅度切换速度 ≤20ms
• 最大反向功率 0.5W，0 VDC
• 功率精度（＞-20dBm）
10MHz~20GHz ≤±0.5dB
20GHz~40GHz ≤±1.0dB
40GHz~67GHz ≤±1.5dB
• 功率精度（-70dBm＜P≤-20dBm）
10MHz~20GHz ≤±0.9dB
20GHz~40GHz ≤±1.3dB
40GHz~67GHz ≤±2.0dB
• 功率精度（＜-70dBm）
10MHz~20GHz ≤±2.5dB
20GHz~40GHz ≤±3.0dB
40GHz~67GHz ≤±3.0dB
• SWR（衰减器状态 10dB）
≤2GHz ＜1.40:1
2GHz~24GHz ＜1.50:1
24GHz~40GHz ＜1.60:1
40GHz~67GHz ＜1.80:1
频谱纯度技术指标

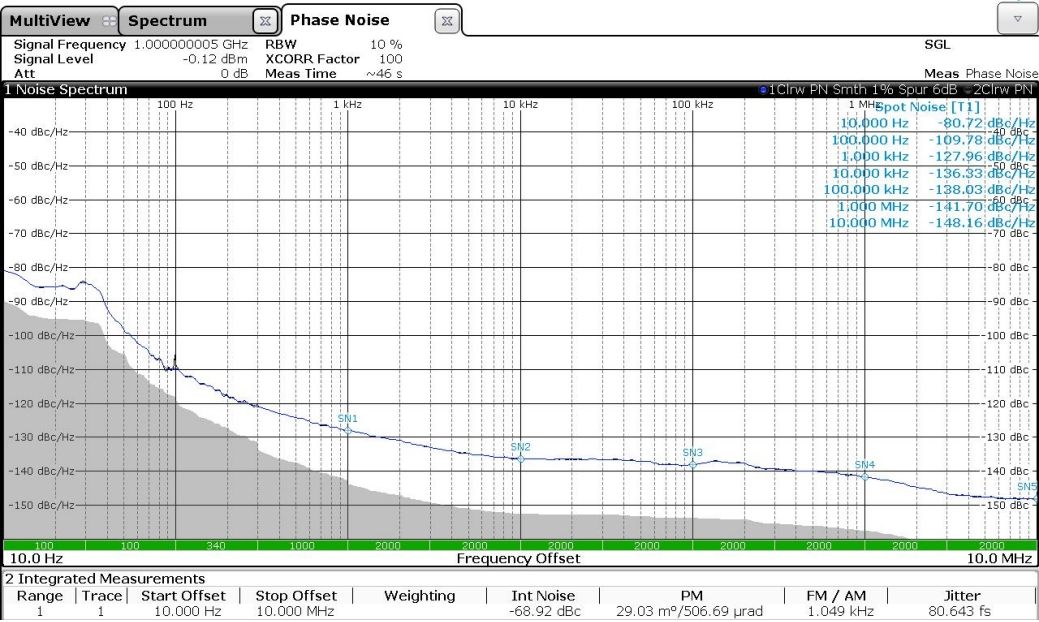

• 标准配置绝对 SSB 相位噪声(3)（dBc/Hz），1GHz 载波
100Hz ≤-108
1kHz ≤-126
10kHz ≤-135
100kHz ≤-137
1MHz ≤-139
10MHz ≤-146
• 10GHz 载波
100Hz ≤-88
1kHz ≤-107
10kHz ≤-115
100kHz ≤-117
1MHz ≤-119
10MHz ≤-140
• 20GHz 载波
100Hz ≤-82
1kHz ≤-101
10kHz ≤-109
100kHz ≤-111
1MHz ≤-113
10MHz ≤-134
• 40GHz 载波
100Hz ≤-76
1kHz ≤-95
10kHz ≤-103
100kHz ≤-105
1MHz ≤-107
10MHz ≤-128
• 67GHz 载波
100Hz ≤-71
1kHz ≤-90
10kHz ≤-98
100kHz ≤-100
1MHz ≤-102
10MHz ≤-123
• 谐波(4)（输出功率 +10dBm 时）
10MHz~200MHz ＜-40dBc
200MHz~2GHz ＜-50dBc
2GHz~20GHz ＜-55dBc
20GHz~40GHz ＜-55dBc
• 杂波（输出功率 +10dBm 时）
10MHz~12GHz ＜-70dBc
12GHz~24GHz ＜-65dBc
24GHz~40GHz ＜-60dBc
40GHz~67GHz ＜-55dBc
• (3) 在室温下、输出功率 0dBm 时测得。 (4) 在给定频率范围内。
脉冲调制指标
• 通断比 ＞80dB
• 最小脉宽 50ns
• 最小周期 100ns
• 外部脉冲输入 输入阻抗直流耦合、高阻
• 电平逻辑 3.3V-CMOS
• 内部脉冲发生器 方波速率 0.1Hz 至 10MHz
• 脉冲周期 100ns 至 10s
• 脉冲宽度 50ns 至 10s
• 内部脉冲发生器 分辨率 5ns
• 可调触发延时 5ns 至 10s
• 电平逻辑 3.3V-CMOS
一般特性
• 供电 AC，176～264VAC，45Hz～65Hz
• 工作温度范围 0 至 50°C
• 相对湿度 20%～80%（+30℃）
• 重量（均不包含保护垫）：≤20kg
• 尺寸（均不包含保护垫）：2U 90mm 高 × 483mm 宽 × 559mm 深
• 推荐校准周期：12 个月
• 符合 ISO 标准：该仪器由通过 ISO-9001 认证的工厂制造完成，符合中星联华科技(北京)有限公司的内部质量标准
• 保修期：3 年

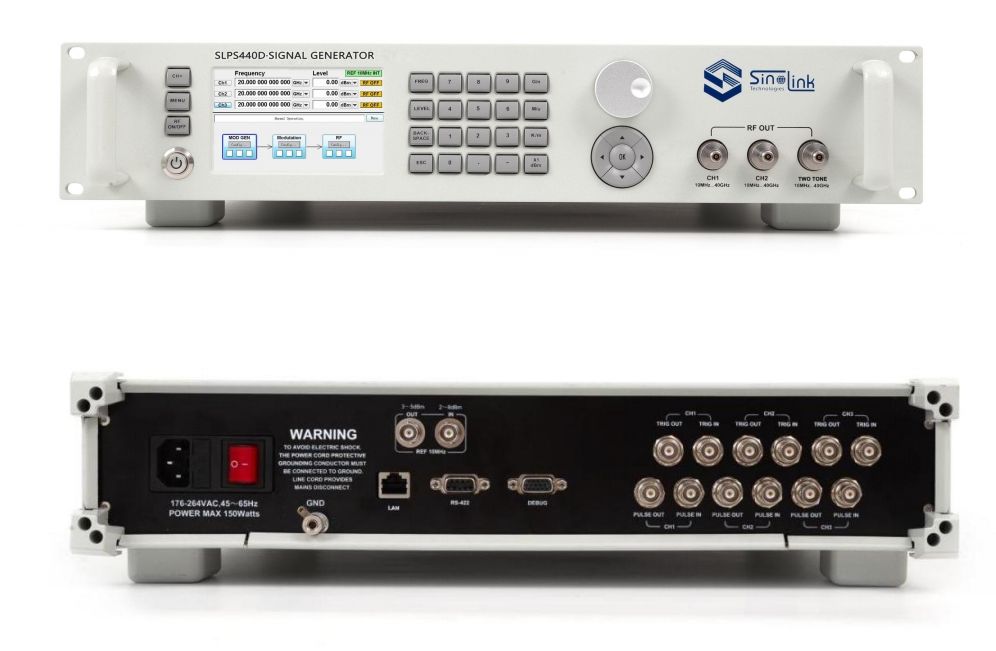

仪表端口（输入和输出）
• 射频输出 RF OUT
3.5mm（SLPS12D/SLPS24D）
2.92mm（SLPS40D）
2.4mm（SLPS45D）
1.85mm（SLPS67D），输出阻抗 50Ω
• 调试接口 DEBUG：DB15 接头，通过专用连接器可提供功率校准和固件更新功能
• 外部触发输入 TRIG IN：BNC-K 接头，扫频或调制的触发输入接口，3.3V-COMS 逻辑电平，输入高阻
• 内部触发输出 TRIG OUT：BNC-K 接头，同步脉冲触发输出
• 外部 10MHz 参考输入 REF 10MHz IN：BNC-K 接头，额定输入功率 +2 至 +8dBm，阻抗 50Ω，正弦波或方波
• 内部 10MHz 参考输出 REF 10MHz OUT：BNC-K 接头，输出功率 +10±1dBm，输出阻抗 50Ω
• 外部脉冲输入 PULSE IN：BNC-K 接头，外部调制脉冲的输入口，3.3V-COMS 逻辑电平，输入高阻
• 内部脉冲输出 PULSE OUT：BNC-K 接头，输出内部产生的脉冲信号，3.3V-COMS 逻辑电平，输出阻抗低阻
• 程控端口 网口 RJ45 接头（TCP/IP over Ethernet）提供远程控制，每通道源可以通过不同的网口独立控制，通讯＋频率切换时间在 20ms 以下
• 串口 RS422（DB9 接头）提供远程控制功能
订货信息
• SLPS12D：10MHz-12GHz 双通道微波模拟信号源
• SLPS24D：10MHz-24GHz 双通道微波模拟信号源
• SLPS40D：10MHz-40GHz 双通道微波模拟信号源
• SLPS45D：10MHz-45GHz 双通道微波模拟信号源
• SLPS67D：10MHz-67GHz 双通道微波模拟信号源
• 选件 SLPS-CL：1.6GHz 时钟输入输出
本页技术指标整理自厂商官方产品手册（SLPS 系列相位可调微波模拟信号源，V2.0，更新日期 2024-10-14），实际配置以厂商最新规格书为准。
产品定位、特性与应用请见 SLPS 系列相位可调微波模拟信号源 产品介绍页。
onetest仪器资源库 · 中星联华 SLPS 系列相位可调微波模拟信号源 详细指标
