中星联华 · SinoLink

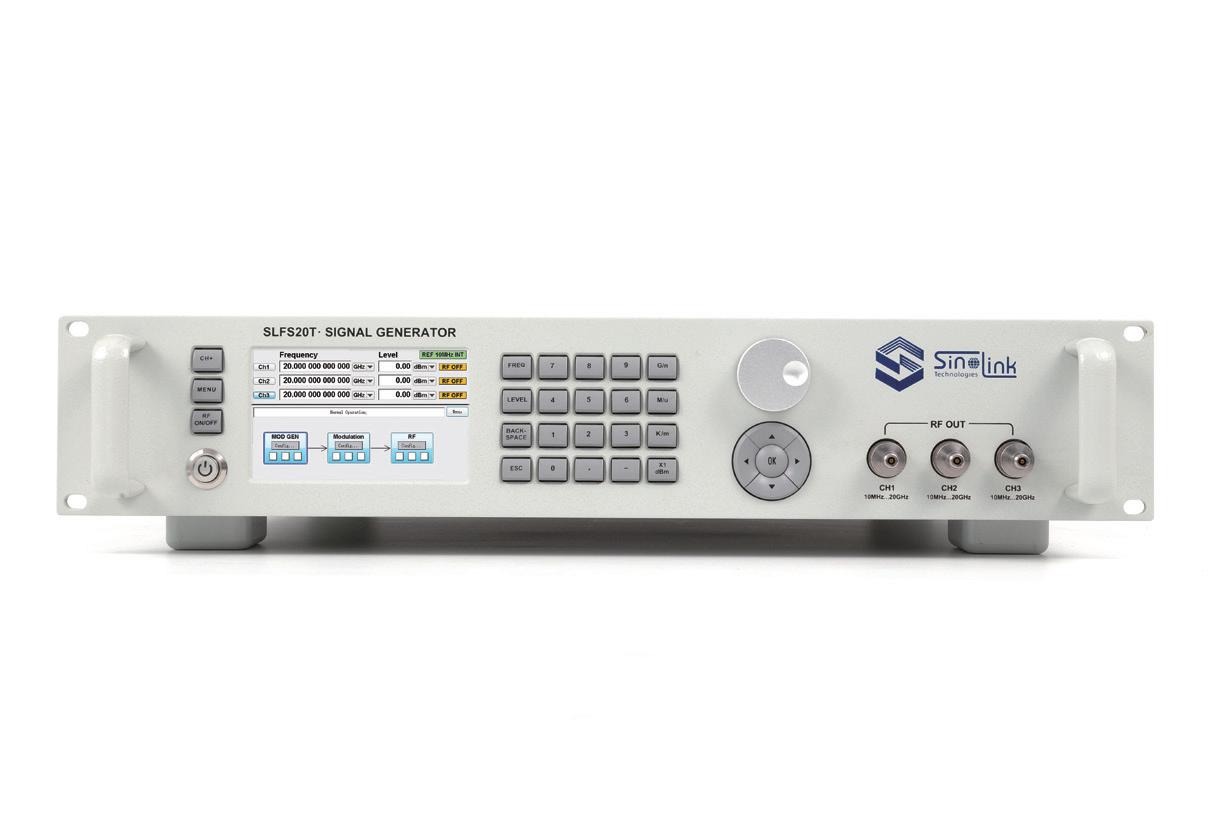

SLFS 系列微波模拟信号源
9kHz至12/24/40/45/67GHz · 单机1至8通道多通道相参 · 频率分辨率0.001Hz · 相位噪声≤-115dBc/Hz（10GHz，1kHz偏移，典型值）
产品简介
SLFS 系列微波模拟信号源是一款超低相噪、高功率输出的微波信号源。该系列频率覆盖 9kHz 至 12、24、40、45 和 67GHz，频率分辨率低至 0.001Hz，具备窄脉冲调制功能，可实现多通道相参信号输出。单机最高可支持 8 个通道，每通道频率、功率独立可调，亦可联动调节，支持相位可调，支持双音信号输出。
该系列在要求卓越相噪、大动态输出功率范围、多通道同步测试和便携性的应用领域有着出色的表现。最大输出功率 ≥+20dBm（典型值，@10GHz），相位噪声优于 -115dBc/Hz（典型值，10GHz、1kHz 偏移），通道间隔离度大于 80dB，是一款性价比极高的微波模拟信号源。
机箱形态提供便携式与上架式两种选择：单通道为便携式机箱（91.5mm 高 × 325mm 宽 × 405mm 深）或 2U 上架机箱，多通道为 2U／3U 上架机箱，便于在实验室台面与系统机柜之间灵活部署。
核心参数
• 频率范围：9kHz 至 12GHz／24GHz／40GHz／45GHz／67GHz（选件 SLFS-LF 下取得 9kHz 低频指标）
• 多通道：2 至 4 通道（单机可扩展为 8 通道），通道间隔离度 ＞80dB
• 频率分辨率 0.001Hz
• 频率切换速度 ≤20ms
• 相位噪声
≤-115dBc/Hz（10GHz，1kHz 偏移，典型值）
1GHz 载波 10kHz 偏移 ≤-138dBc/Hz
• 最大输出功率
≥+20dBm（典型值，@10GHz）
功率分辨率 0.01dB，幅度切换速度 ≤20ms
• 最小输出功率：f≥100kHz 时 -90dBm 至 -120dBm（随频段与型号）
• 内部时基：最初校准精度 ±0.01ppm（标称值），30 天后老化率 ＜±1ppm/年，温度效应 ＜±0.05ppm（-20 至 +70°C）
• 扫描特性 步进扫描、列表扫描、功率扫描

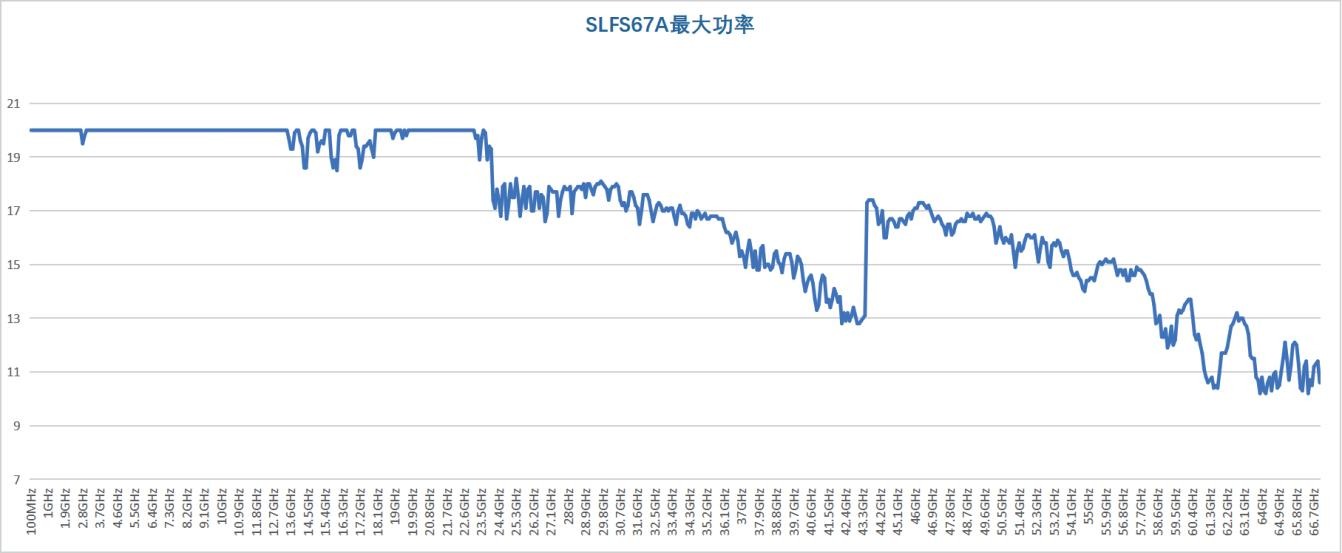

图：SLFS67A 最大输出功率图
• 驻留时间 20ms 至 10s，时间分辨率 100us
• 脉冲调制 通断比 ＞80dB，最小脉宽 20ns，最小周期 40ns
• 内部脉冲发生器方波速率 0.1Hz 至 25MHz
• 外部参考输入：10MHz，锁定范围 ±1ppm，功率 +5±3dBm，阻抗 50Ω

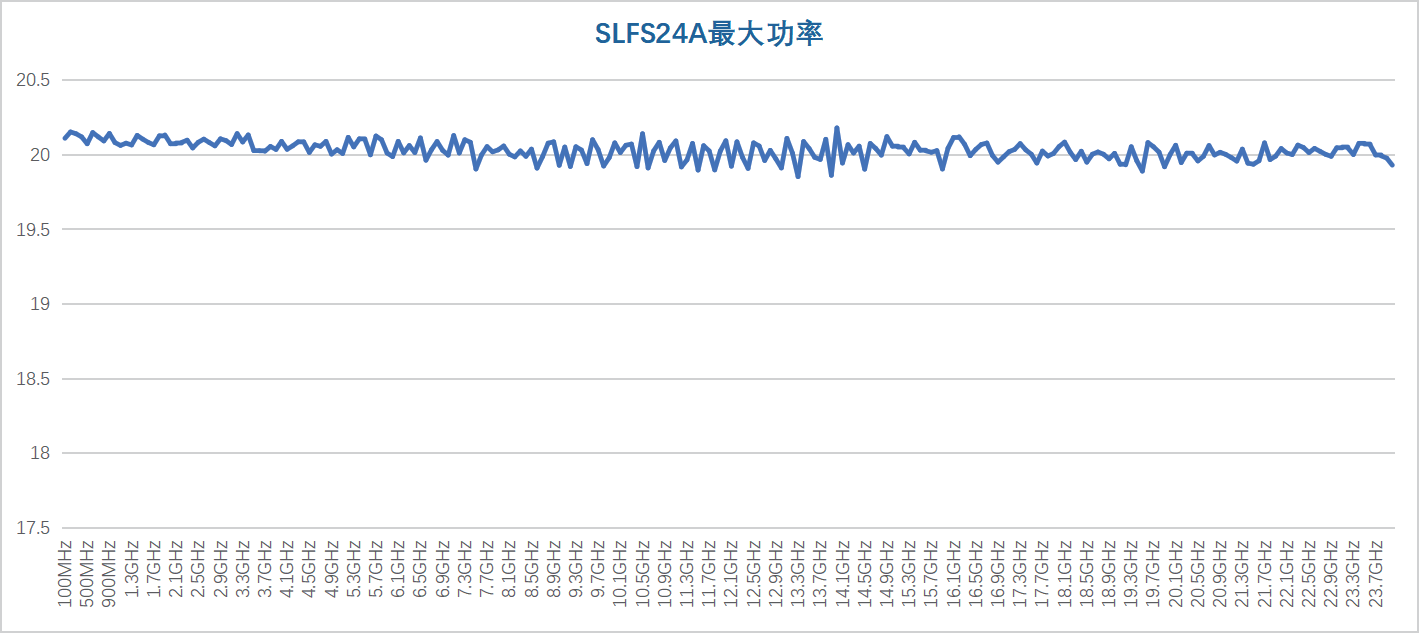

图：SLFS24A 最大输出功率图
• 程控接口
LAN（RJ45）、RS422 串口
外部触发／脉冲输入输出均为 BNC-K 接头
• 供电与功耗 85~264VAC，50~60Hz，≤150W
• 工作温度 0 至 50°C
• 重量／尺寸：单通道 ≤10kg，双通道 ≤16kg，三通道 ≤20kg（均不含保护垫）

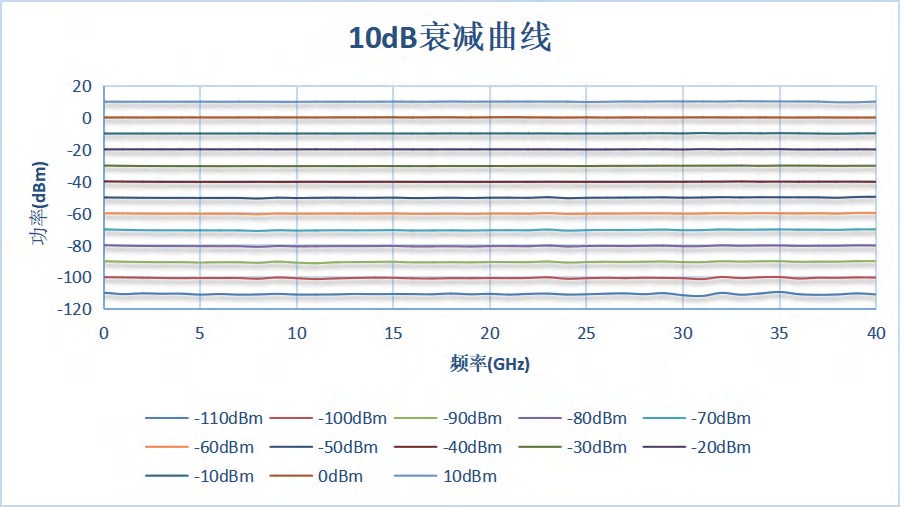

图：10dB 衰减曲线
产品特性
频率与相噪
• 频率覆盖 9kHz 至 12/24/40/45/67GHz 五个频段档，单通道与多通道可任意组合
• 频率分辨率低至 0.001Hz，频率切换速度 ≤20ms，满足精细扫频与快速跳频需求
• 绝对 SSB 相位噪声（标准配置）
1GHz 载波 10kHz 偏移 ≤-138dBc/Hz
10GHz 载波 1kHz／10kHz 偏移 ≤-112dBc/Hz／≤-118dBc/Hz
40GHz 载波 10kHz 偏移 ≤-106dBc/Hz
• 内部时基老化率 30 天后 ＜±1ppm/年，温度效应 ＜±0.05ppm（-20 至 +70°C）
多通道与相参
• 单机最高支持 8 个通道，每通道频率、功率可独立调节，亦可联动调节
• 多通道严格相参，支持相位可调，支持双音信号输出
• 通道间隔离度 ＞80dB，保证多路信号之间的干净隔离
功率与频谱纯度
• 最大输出功率
9kHz~100MHz ≥+15dBm
100MHz~12GHz ≥+18dBm
12GHz~20GHz ≥+18dBm（SLFS24A 及以上）
20GHz~24GHz ≥+18dBm
24GHz~36GHz ≥+15dBm
36GHz~40GHz ≥+13dBm
40GHz~45GHz ≥+13dBm
45GHz~55GHz ≥+12dBm
55GHz~60GHz ≥+9dBm
60GHz~67GHz ≥+7dBm
• 功率精度
＞-20dBm 时 ≤±0.5 至 ±1.8dB（分频段）
-70dBm＜P≤-20dBm 时 ≤±0.7 至 ±2.0dB
• 谐波（输出 +10dBm）
9kHz~200MHz ＜-40dBc
200MHz~2GHz ＜-55dBc
2GHz~23GHz ＜-55dBc
• 分谐波（输出 +10dBm）
9kHz~12GHz ＜-85dBc
12GHz~24GHz ＜-70dBc
24GHz~40GHz ＜-65dBc
40GHz~67GHz ＜-60dBc
• 非谐波（输出 0dBm、频偏＞3kHz）
10MHz~250MHz ＜-75dBc
250MHz~6GHz ＜-80dBc
6GHz~12GHz ＜-75dBc
12GHz~24GHz ＜-70dBc
24GHz~40GHz ＜-65dBc
40GHz~67GHz ＜-60dBc
• 驻波比（衰减器状态 10dB）
≤2GHz ＜1.40:1
2GHz~24GHz ＜1.50:1
24GHz~40GHz ＜1.60:1
40GHz~67GHz ＜1.80:1
• 最大反向功率 0.5W，0 VDC
调制与扫描
• 具备窄脉冲调制功能，通断比 ＞80dB，最小脉宽 20ns，最小周期 40ns
• 内部脉冲发生器：方波速率 0.1Hz 至 25MHz，脉冲周期／宽度 40ns／20ns 至 10s，分辨率 5ns，可调触发延时 5ns 至 10s
• 外部脉冲输入：直流耦合高阻，电平逻辑（CMOS）3.3V
• 扫描工作模式
步进扫描（相同间隔频率步进）、列表扫描、功率扫描
扫描范围在仪器频率范围内
接口与形态
• 射频输出接头
3.5mm（SLFS12A/SLFS24A）
2.92mm（SLFS40A）
2.4mm（SLFS45A）
1.85mm（SLFS67A），输出阻抗均为 50Ω
• 内部／外部 10MHz 参考输入输出，REF 10MHz OUT 输出功率 +10±1dBm
• 程控端口：LAN（RJ45）提供远程控制，RS422（DB9）串口通信
• 调试接口 DEBUG（DB15），可通过专用连接器提供功率校准和固件更新功能
• 内部触发输出 SYNC OUT、外部触发输入 TRIG IN、外部脉冲输入 PULSE IN、内部脉冲输出 PULSE OUT 均为 BNC-K 接头
• 推荐校准周期 12 个月
• 产品由通过 ISO-9001 认证的工厂制造
典型应用
• 研发用低相噪信号源
• 本振替代
• 元器件测试
• 接收灵敏度测试
• 多通道同步测试与相参信号产生
型号与配置
• 单通道
SLFS12A 9kHz~12GHz
SLFS24A 9kHz~24GHz
SLFS40A 9kHz~40GHz
SLFS45A 9kHz~45GHz
SLFS67A 9kHz~67GHz
• 双通道
SLFS24D
SLFS40D
SLFS420D 双通道微波模拟信号源
• 三通道
SLFS24T
SLFS40T
SLFS4220T
SLFS4420T 三通道微波模拟信号源
• 多通道频率范围 10MHz 至 12GHz／24GHz／40GHz／45GHz／67GHz，各通道可任意组合
• 单通道机箱 便携式 91.5mm 高 × 325mm 宽 × 405mm 深
• 2U 上架 88.5mm 高 × 440mm 宽 × 525mm 深
• 多通道机箱
2U 88mm 高 × 483mm 宽 × 559mm 深（双／三通道各通道低于 24GHz 时）
3U 134mm 高 × 483mm 宽 × 559mm 深（三通道输出高于 24GHz 时）
选件与配件
• SLFS-CL：1.6GHz 时钟输入输出选件
• SLFS-LF：9kHz~10MHz 低频输出选件
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 SLFS 系列微波模拟信号源 详细指标页。
onetest仪器资源库 · 中星联华 SLFS 系列微波模拟信号源
中星联华 · SinoLink
SLFS 系列微波模拟信号源 · 详细指标
9kHz至12/24/40/45/67GHz · 1至8通道 · 频率分辨率0.001Hz · 完整技术指标
产品简介
本页按厂商官方产品手册（V4.5，更新日期 2026-06-15）的章节顺序收录 SLFS 系列微波模拟信号源的完整技术指标，覆盖频率、功率、频谱纯度、脉冲调制、扫描特性、输入输出与一般特性。
手册中单通道型号的 9kHz 低频指标均在选件 SLFS-LF 下取得；功率、相噪等指标均标注了测试条件（输出功率、偏移频率、载波频点），引用时须连同条件一并理解。
技术指标
频率技术指标
• 频率范围（单通道）
SLFS12A 9kHz(1)≤f≤12GHz
SLFS24A 9kHz≤f≤24GHz
SLFS40A 9kHz≤f≤40GHz
SLFS45A 9kHz≤f≤45GHz
SLFS67A 9kHz≤f≤67GHz
• 频率范围（多通道）
10MHz 至 12GHz
24GHz
40GHz
45GHz
67GHz，各通道可任意组合
• 通道数 2 至 4 通道（单机可扩展为 8 通道）
• 通道间隔离度 ＞80dB
• 分辨率：0.001Hz
• 内部时基参考振荡器老化率(2)：30 天以后 ＜±1ppm/年（标称值）
• 最初校准精度：±0.01ppm（标称值）
• 温度效应：＜±0.05ppm，-20 至 +70°C（标称值）
• 外部参考输入：输入频率 10MHz，锁定范围 ±1ppm，功率 +5±3dBm，阻抗 50Ω，波形正弦波或方波
• 扫描特性工作模式：步进扫描（相同间隔的频率步进）、列表扫描、功率扫描
• 扫描范围 在仪器的频率范围内
• 驻留时间 20ms 至 10s
• 时间分辨率 100us
• 频率切换速度：≤20ms
• 内部参考输出 频率 10MHz
• 功率 +10±2dBm，50Ω 负载
• (1) 如无其他说明，本册 9kHz 指标均在选件 SLFS-LF 下取得。 (2) 老化率由设计决定，并与 OCXO 有直接关系。
功率技术指标
• 最大输出功率（dBm）9kHz(2)＜f≤100MHz：SLFS12A/SLFS24A/SLFS40A/SLFS45A/SLFS67A/多通道 均 ≥+15
• 最大输出功率 100MHz＜f≤12GHz SLFS12A ≥+18
• SLFS24A ≥+18
• SLFS40A ≥+18
• SLFS45A ≥+18
• SLFS67A ≥+16
• 多通道 ≥+18
• 最大输出功率 12GHz＜f≤20GHz SLFS24A ≥+18
• SLFS40A ≥+18
• SLFS45A ≥+18
• SLFS67A ≥+16
• 多通道 ≥+18
• 最大输出功率 20GHz＜f≤24GHz SLFS24A ≥+18
• SLFS40A ≥+17
• SLFS45A ≥+17
• SLFS67A ≥+14
• 多通道 ≥+17
• 最大输出功率 24GHz＜f≤36GHz SLFS40A ≥+15
• SLFS45A ≥+15
• SLFS67A ≥+14
• 多通道 ≥+15
• 最大输出功率 36GHz＜f≤40GHz SLFS40A ≥+13
• SLFS45A ≥+13
• SLFS67A ≥+12
• 多通道 ≥+13
• 最大输出功率 40GHz＜f≤45GHz
SLFS45A ≥+13
SLFS67A ≥+10
• 最大输出功率 45GHz＜f≤55GHz
SLFS67A ≥+12
55GHz＜f≤60GHz ≥+9
60GHz＜f≤67GHz ≥+7
• 最小输出功率（dBm）f≥100kHz
SLFS12A -120
SLFS24A -120
SLFS40A -110
SLFS45A -90
SLFS67A -90
多通道 -110
• 最小输出功率（dBm）f＜100kHz：-90（各型号）
• 分辨率 0.01dB
• 幅度切换速度 ≤20ms
• 最大反向功率 0.5W，0 VDC
• 功率精度（衰减器状态 10dB）
＞-20dBm 时，9kHz~10MHz ≤±1dB
10MHz~3GHz ≤±0.5dB
3GHz~20GHz ≤±0.5dB
20GHz~40GHz ≤±1.0dB
40GHz~50GHz ≤±1.3dB
50GHz~67GHz ≤±1.8dB
• 功率精度 -70dBm＜P≤-20dBm
9kHz~10MHz ≤±1.3dB
10MHz~3GHz ≤±0.7dB
3GHz~20GHz ≤±0.9dB
20GHz~40GHz ≤±1.3dB
40GHz~50GHz ≤±1.5dB
50GHz~67GHz ≤±2.0dB
• 功率精度 ＜-70dBm
9kHz~10MHz ≤±2.0dB
10MHz~3GHz ≤±2.0dB
3GHz~20GHz ≤±2.5dB
• SWR
≤2GHz ＜1.40:1
2GHz~24GHz ＜1.50:1
24GHz~40GHz ＜1.60:1
40GHz~67GHz ＜1.80:1
频谱纯度技术指标
• 标准配置绝对 SSB 相位噪声(3)（dBc/Hz）：偏移 100Hz 时 1GHz ≤-105／10GHz ≤-85／20GHz ≤-80／40GHz ≤-74／67GHz ≤-70
• 相位噪声 偏移 1kHz：1GHz ≤-130／10GHz ≤-112／20GHz ≤-106／40GHz ≤-100／67GHz ≤-95
• 相位噪声 偏移 10kHz：1GHz ≤-138／10GHz ≤-118／20GHz ≤-112／40GHz ≤-106／67GHz ≤-101
• 相位噪声 偏移 100kHz：1GHz ≤-138／10GHz ≤-118／20GHz ≤-112／40GHz ≤-106／67GHz ≤-101
• 相位噪声 偏移 1MHz：1GHz ≤-136／10GHz ≤-118／20GHz ≤-112／40GHz ≤-106／67GHz ≤-100
• 相位噪声 偏移 10MHz：1GHz ≤-145／10GHz ≤-138／20GHz ≤-132／40GHz ≤-126／67GHz ≤-121
• 谐波(4)（输出功率 +10dBm 时）
9kHz~10MHz ＜-30dBc
10MHz~200MHz ＜-40dBc
200MHz~2GHz ＜-55dBc
2GHz~23GHz ＜-55dBc
• 分谐波（输出功率 +10dBm 时）
9kHz~12GHz ＜-85dBc
12GHz~24GHz ＜-70dBc
24GHz~40GHz ＜-65dBc
40GHz~67GHz ＜-60dBc
• 非谐波（输出 0dBm、频偏＞3kHz）
9kHz~10MHz ＜-65dBc
10MHz~250MHz ＜-75dBc
250MHz~6GHz ＜-80dBc
6GHz~12GHz ＜-75dBc
12GHz~24GHz ＜-70dBc
24GHz~40GHz ＜-65dBc
40GHz~67GHz ＜-60dBc
• (3) 在室温下、输出功率 0dBm 时测得。 (4) 在给定频率范围内。
脉冲调制指标
• 通断比 ＞80dB
• 最小脉宽 20ns
• 最小周期 40ns
• 外部脉冲输入
输入阻抗直流耦合、高阻
电平逻辑（CMOS）3.3V
• 内部脉冲发生器 方波速率 0.1Hz 至 25MHz
• 脉冲周期 40ns 至 10s
• 脉冲宽度 20ns 至 10s
• 内部脉冲发生器分辨率 5ns
• 可调触发延时 5ns 至 10s
• 电平逻辑（CMOS）3.3V
输入和输出
• 射频输出 RF OUT
3.5mm（SLFS12A/SLFS24A）
2.92mm（SLFS40A）
2.4mm（SLFS45A）
1.85mm（SLFS67A），输出阻抗 50Ω
• 调试接口 DEBUG：DB15 接头，通过专用连接器可提供功率校准和固件更新功能
• 外部触发输入 TRIG IN：BNC-K 接头，扫频或调制的触发输入接口，3.3V-COMS 逻辑电平，输入高阻
• 内部触发输出 SYNC OUT：BNC-K 接头，同步脉冲触发输出
• 外部 10MHz 参考输入 REF 10MHz IN：BNC-K 接头，额定输入功率 +2 至 +8dBm，阻抗 50Ω，正弦波或方波
• 内部 10MHz 参考输出 REF 10MHz OUT：BNC-K 接头，输出功率 +10±1dBm，输出阻抗 50Ω
• 外部脉冲输入 PULSE IN：BNC-K 接头，3.3V-COMS 逻辑电平，输入高阻
• 内部脉冲输出 PULSE OUT：BNC-K 接头，3.3V-COMS 逻辑电平，输出阻抗低阻
• 程控端口 网口 LAN 为 RJ45 接头，提供远程控制功能
• 串口 RS422 为 DB9 接头，提供远程控制功能
一般特性
• 电源要求：85~264VAC，50~60Hz，≤150W
• 工作温度范围：0 至 50°C
• 重量（均不包含保护垫） 单通道 ≤10kg
• 多通道双通道 ≤16kg、三通道 ≤20kg
• 尺寸（均不包含保护垫） 单通道 便携式机箱 91.5mm 高 × 325mm 宽 × 405mm 深
• 2U 上架机箱 88.5mm 高 × 440mm 宽 × 525mm 深
• 尺寸（多通道）
2U 88mm 高 × 483mm 宽 × 559mm 深（双通道或三通道各通道低于 24GHz 时）
3U 134mm 高 × 483mm 宽 × 559mm 深（三通道、输出高于 24GHz 时）
• 推荐校准周期：12 个月
• 符合 ISO 标准：该仪器由通过 ISO-9001 认证的工厂制造完成，符合中星联华科技(北京)有限公司的内部质量标准
订货信息
• SLFS12A：10MHz-12GHz 单通道微波模拟信号源
• SLFS24A：10MHz-24GHz 单通道微波模拟信号源
• SLFS40A：10MHz-40GHz 单通道微波模拟信号源
• SLFS45A：10MHz-45GHz 单通道微波模拟信号源
• SLFS67A：10MHz-67GHz 单通道微波模拟信号源
• 双通道微波模拟信号源
SLFS24D
SLFS420D
SLFS40D
• 三通道微波模拟信号源
SLFS24T
SLFS4220T
SLFS4420T
SLFS40T
• 选件 SLFS-CL 1.6GHz 时钟输入输出
• 选件 SLFS-LF 9kHz-10MHz 低频输出
本页技术指标整理自厂商官方产品手册（SLFS 系列微波模拟信号源，V4.5，更新日期 2026-06-15），实际配置以厂商最新规格书为准。
