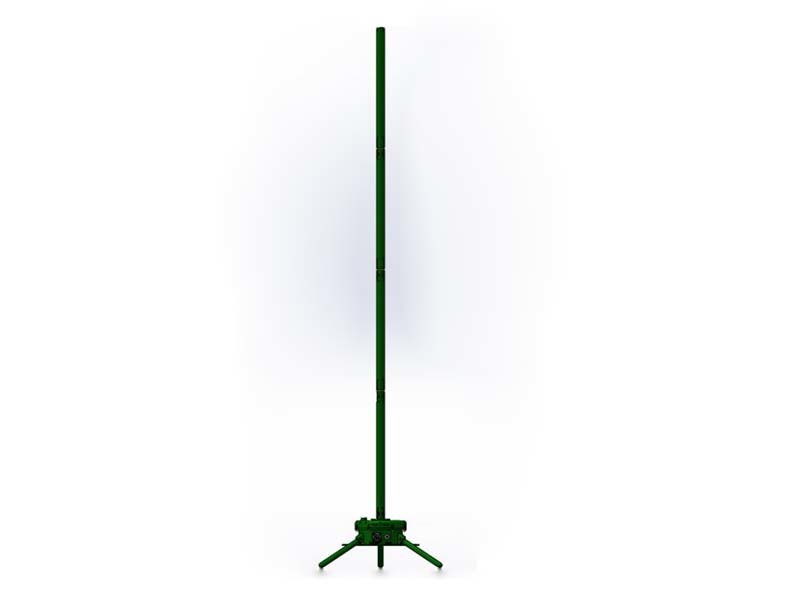

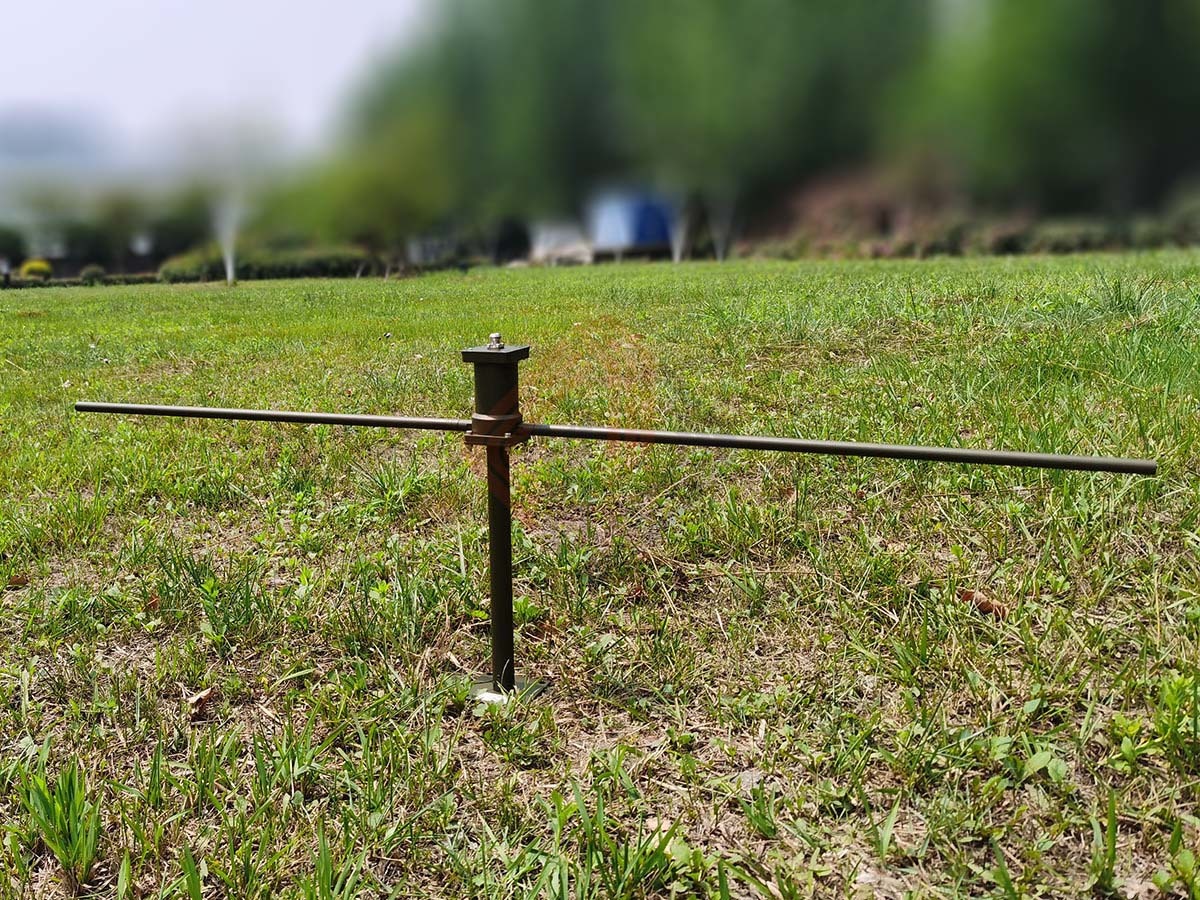

超短波可搬移单极子天线主要用于对30MHz～100MHz超短波信号的接收，具有重量轻、性能稳定可靠、便于快速展开和撤收等特点；可以满足可搬移场景使用的要求；多天线组阵可用于测向。
超短波有源偶极子天线主要用于对30MHz～100MHz超短波信号的接收，天线为有源全向接收天线，具备频段宽、尺寸小、重量轻、安装便捷等特点，可独立使用，也可多根天线组阵；通常与移动、固定监测设备搭配使用。

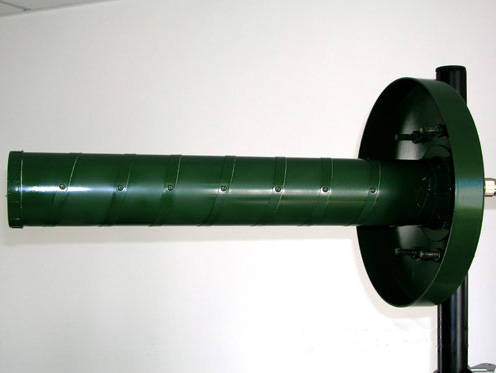

超短波机动式螺旋天线主要用于对超短波240MHz～320MHz信号的接收与发射，具有高增益、性能稳定、结构可靠、便于架设等特点。可以满足固定、便携、机动场景使用的要求，用户可根据实际需求在30MHz～3000MHz频段内定制天线。
同厂商产品
适用于敏感度和发射测量的双锥形偶极子天线，频率范围介于20MHz至300MHz。

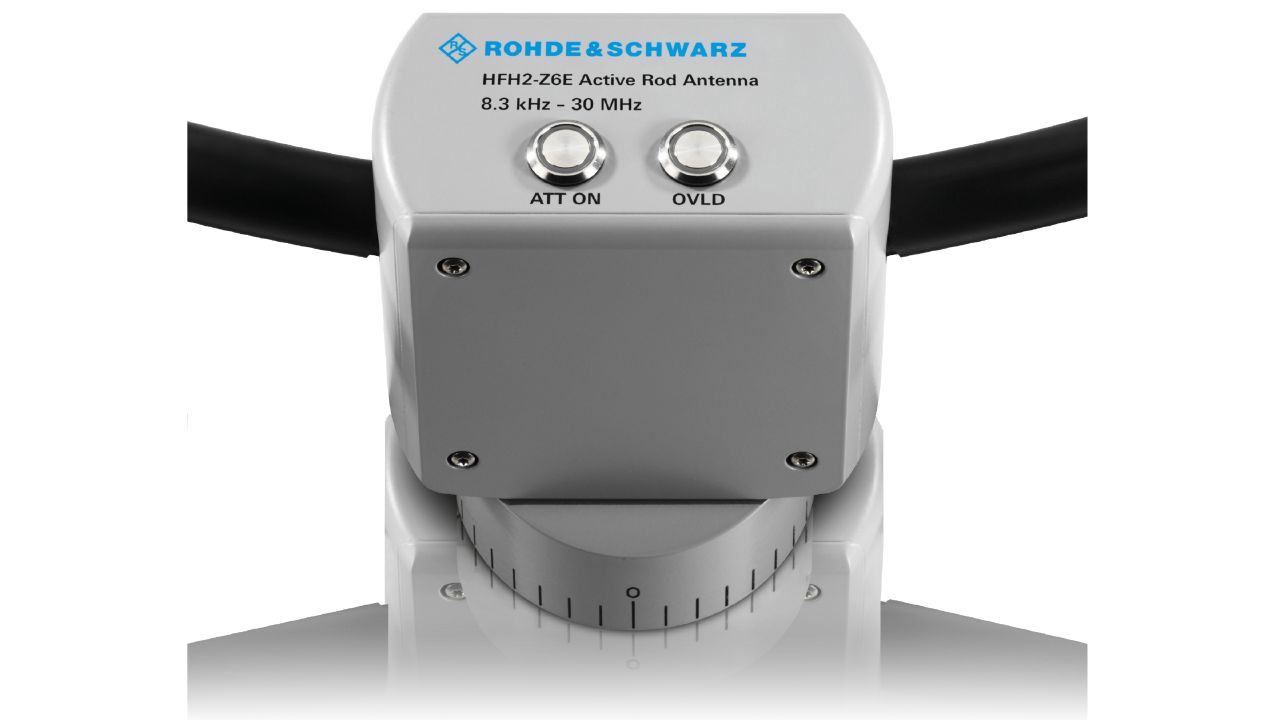

适用于测量EMI测试装置中电场强度的宽带有源拉杆天线，频率范围介于8.3kHz至30MHz
HFH2-Z2E 8.3kHz至30MHz有源环形天线|罗德与施瓦茨 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
罗德与施瓦茨 · Rohde & Schwarz

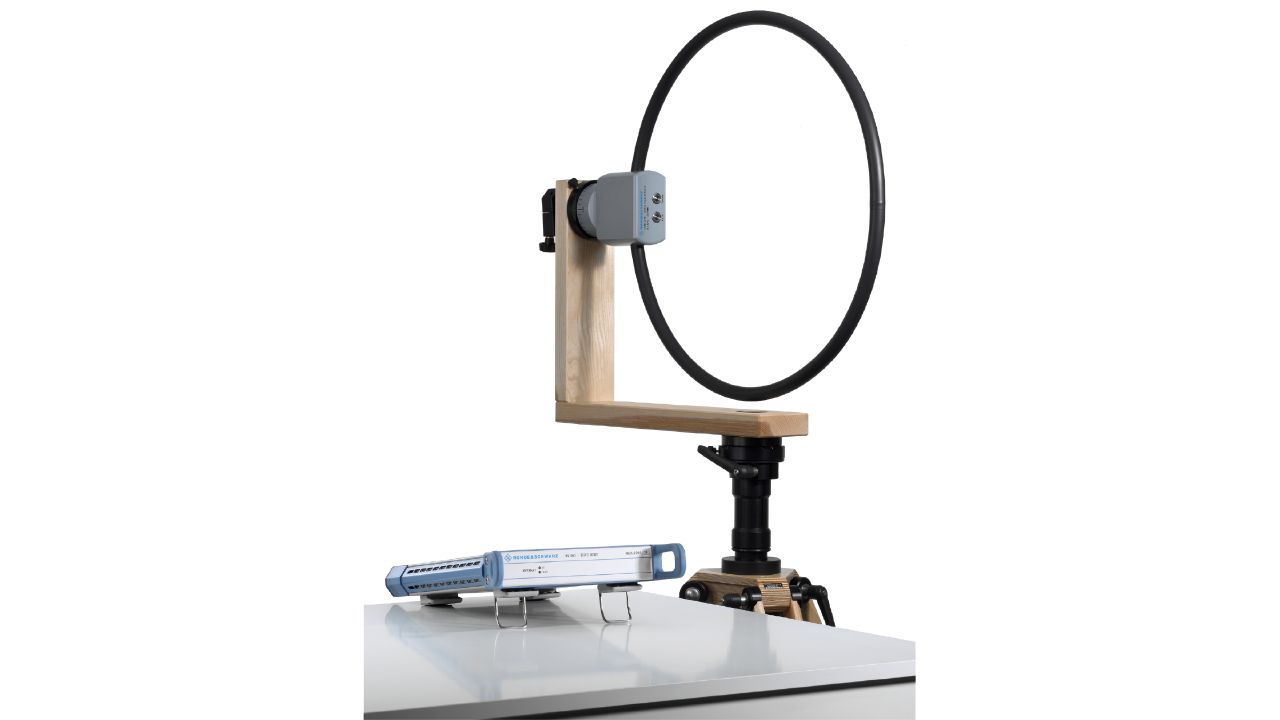

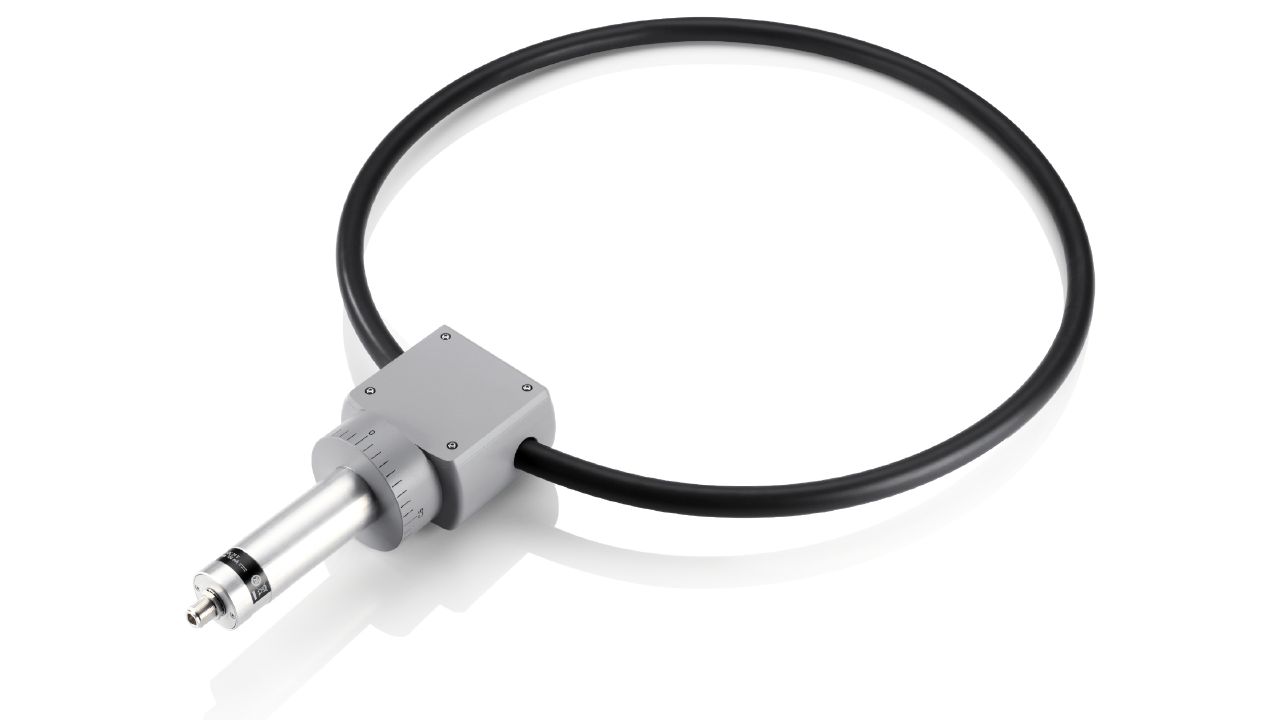

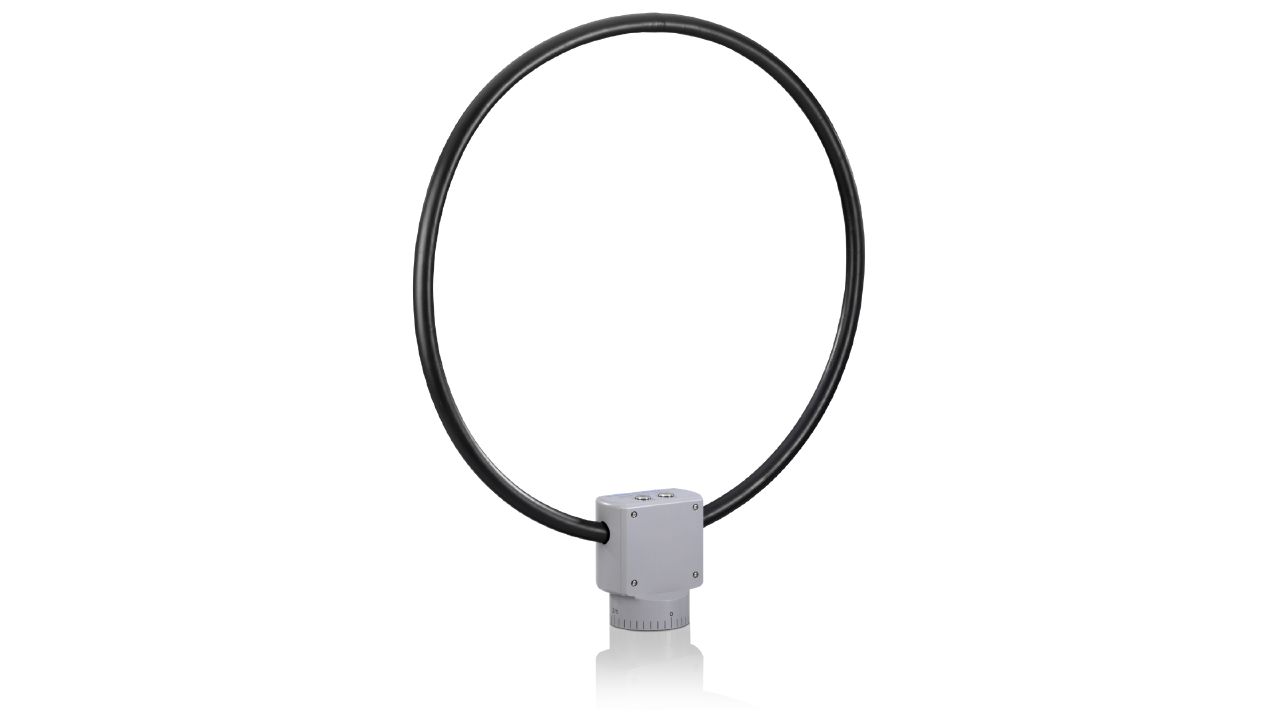

HFH2-Z2E 有源环形天线
R&S®HFH2-Z2E 是罗德与施瓦茨的有源环形天线。官方目录位于「EMC 测试设备 / EMC 附件」。官方标称频率范围：8.3 kHz至30MHz。官方技术指标共 14 组、30 项，详见「详细指标」。
产品简介
用于在 8.3 kHz 至 30 MHz 频率范围内测量磁场强度分量的宽带有源环形天线
官方公布的主要指标：频率范围 8.3 kHz至30MHz；Antenna factor normal mode 8.3 kHz至20kHz 20 dB(1/m) ± 2 dB > 20 kHz至30MHz 20 dB(1/m) ± 1.5 dB；8.3 kHz to 20 kHz 30 dB(1/m) ± 2 dB > 20 kHz至30MHz 30 dB(1/m) ± 1.5 dB；Lower limit magnetic field strength normal mode 8.3 kHz至1.5MHz frequency dependent, see diagram > 1.5 MHz至30MHz < -70 dB(µA/m/Hz) (meas.)；Upper limit magnetic field strength normal mode ｜ 85 dB(µA/m) (typ.)。
官方公布的产品型号：HFH2-Z2E、HFH2-Z8。
核心参数
• 频率范围：8.3 kHz至30MHz
• Antenna factor：normal mode 8.3 kHz至20kHz 20 dB(1/m) ± 2 dB > 20 kHz至30MHz 20 dB(1/m) ± 1.5 dB
• 8.3 kHz to 20 kHz：30 dB(1/m) ± 2 dB > 20 kHz至30MHz 30 dB(1/m) ± 1.5 dB
• Lower limit magnetic field strength：normal mode 8.3 kHz至1.5MHz frequency dependent, see diagram > 1.5 MHz至30MHz < -70 dB(µA/m/Hz) (meas.)
• Upper limit magnetic field strength：normal mode ｜ 85 dB(µA/m) (typ.)
• 8.3 kHz to 8 MHz：95 dB(µA/m) (typ.)
• RF and power supply connector：N female
• Output impedance VSWR in 50 Ω system：8.3 kHz至20kHz > 20 kHz至30MHz ｜ < 1.8 < 1.6
产品型号
• 官方型号：HFH2-Z2E、HFH2-Z8
资源下载
详细指标请见 HFH2-Z2E 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
罗德与施瓦茨 · Rohde & Schwarz
HFH2-Z2E 有源环形天线 详细指标
R&S®HFH2-Z2E 是罗德与施瓦茨的有源环形天线。官方目录位于「EMC 测试设备 / EMC 附件」。官方标称频率范围：8.3 kHz至30MHz。官方技术指标共 14 组、30 项，详见「详细指标」。
以下为 R&S®HFH2-Z2E 的官方技术指标，共 14 个指标组、30 项。
参数名以行业通用中文术语为主（其中 26 项保留官方规格书原文），数值与单位保留官方规格书原样。
Electrical data
• 频率范围：8.3 kHz至30MHz
• Antenna factor：normal mode 8.3 kHz至20kHz 20 dB(1/m) ± 2 dB > 20 kHz至30MHz 20 dB(1/m) ± 1.5 dB
attenuation mode
• 8.3 kHz to 20 kHz：30 dB(1/m) ± 2 dB > 20 kHz至30MHz 30 dB(1/m) ± 1.5 dB
• Lower limit magnetic field strength：normal mode 8.3 kHz至1.5MHz frequency dependent, see diagram > 1.5 MHz至30MHz < -70 dB(µA/m/Hz) (meas.)
• Upper limit magnetic field strength：normal mode ｜ 85 dB(µA/m) (typ.)
attenuation mode
• 8.3 kHz to 8 MHz：95 dB(µA/m) (typ.)
• RF and power supply connector：N female
• Output impedance VSWR in 50 Ω system：8.3 kHz至20kHz > 20 kHz至30MHz ｜ < 1.8 < 1.6
• 电源：+24 V DC -3 V/+1 V (max. 150 mA)
• MTBF：> 250.000 h;
in line with EN 60068-2-1, EN 60068-2-2
• storage temperature range：25 °C to +70 °C
• Damp heat：test: +40 °C/95 % rel. humidity ｜ +40 °C, 95 % rel. humidity, steady state ,
in line with EN 60068-2-78
• EMC：in line with EN 61326-1
• Electrical safety：in line with EN 61010-1
• Destructive field strength：8.3 kHz至30MHz > 30 MHz至2GHz ｜ > 30 V/m > 10 V/m
• 尺寸：W × D × H approx. 596 mm × 90 mm × 822 mm
(23.46 in × 3.54 in × 32.36 in)
• loop diameter：approx. 600 mm (23.62 in)
• 重量：approx. 3 kg (6.61 lb)
订购信息
• Designation：Type Order No.
基本单元
• Active loop antenna, 8.3 kHz to 30 MHz,：HFH2-Z2E ｜ 4110.2002.02
推荐附件
• Bias unit, 8.3 kHz to 30 MHz, 100 V to 240 V AC,：IN600 ｜ 4094.3004.13
for R&S®HFH2-Z2E and R&S®HFH2-Z6E antennas
• Transport case, for R&S®HFH2-Z2E：HFH2-Z7 ｜ 4110.2925.02

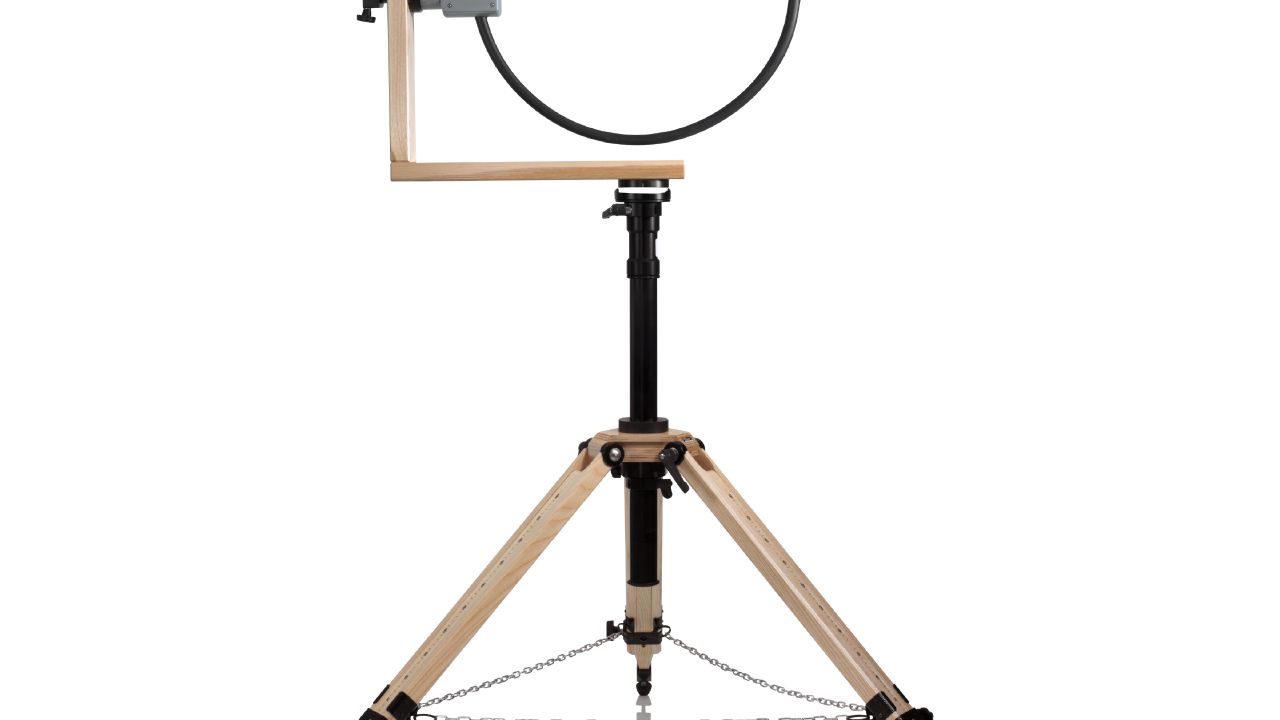

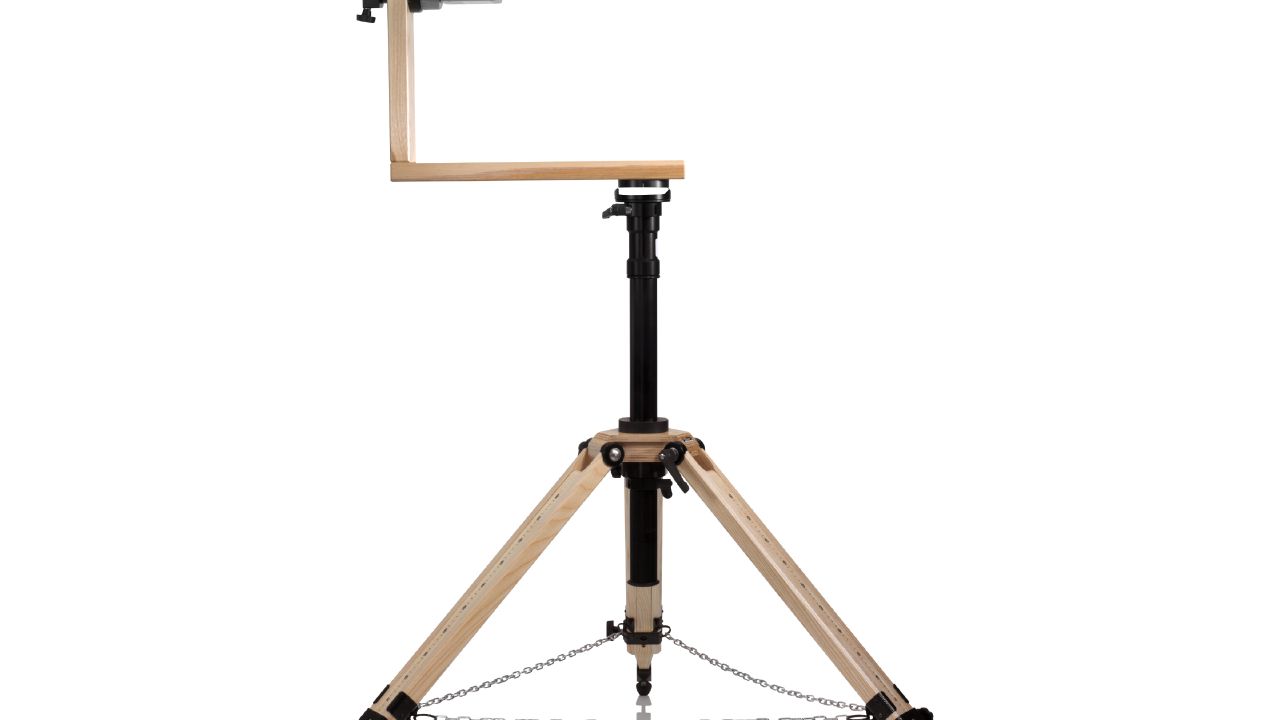

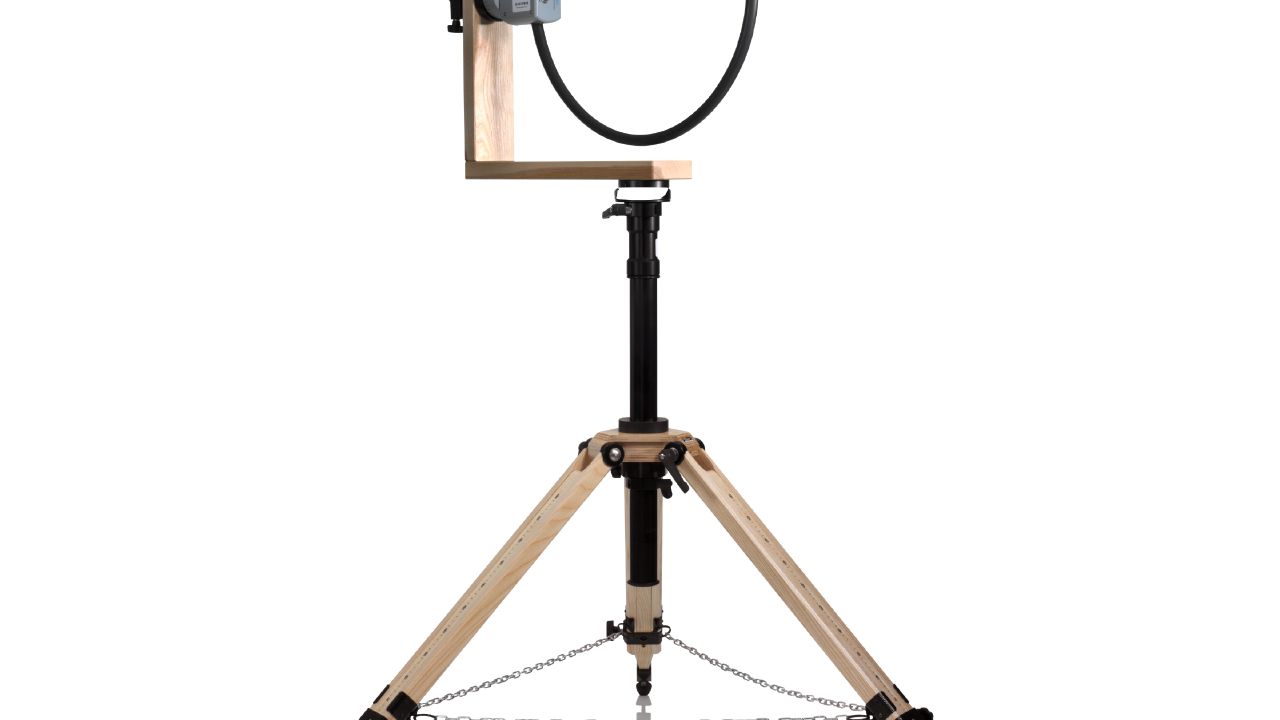

• Tripod, for R&S®HFH2-Z2E：HFH2-Z8 ｜ 4110.2902.02
(supports the antenna in two axis)
• 3D adapter, for R&S®HFH2-Z8 tripod,：HFH2-Z9 ｜ 4110.2919.02
(for X, Y, Z plane measurements on R&S®HFH2-Z8)
• Height adaptation set,：HFH2-Z11 ｜ 4110.2954.02
保修
• Base unit：1 year
• All other items：1 year
Service options
• Service plans：On demand
• Calibration：up to five years 1 pay per calibration
• ment, technology systems and：networks & cybersecurity.
型号与选件
• 官方型号：HFH2-Z2E、HFH2-Z8
指标整理自官方文件：HFH2-Z2E_specs_en_5215-1847-22_v0300.pdf
