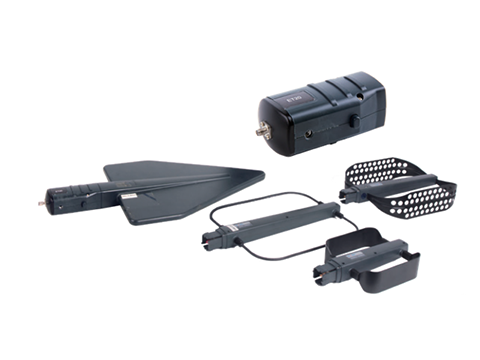

ET500M 定向天线：无源定向天线，工作频段 200MHz 至 500MHz，配合 ET308 有源 L 型手柄使用。
ET250M 定向天线：无源定向天线，工作频段 20MHz 至 250MHz，配合 ET308 有源 L 型手柄使用。
同厂商产品
用于在8.3kHz至30MHz频率范围内测量磁场强度分量的宽带有源环形天线
HFH2-Z6E 8.3kHz至30MHz有源拉杆天线|罗德与施瓦茨 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
罗德与施瓦茨 · Rohde & Schwarz

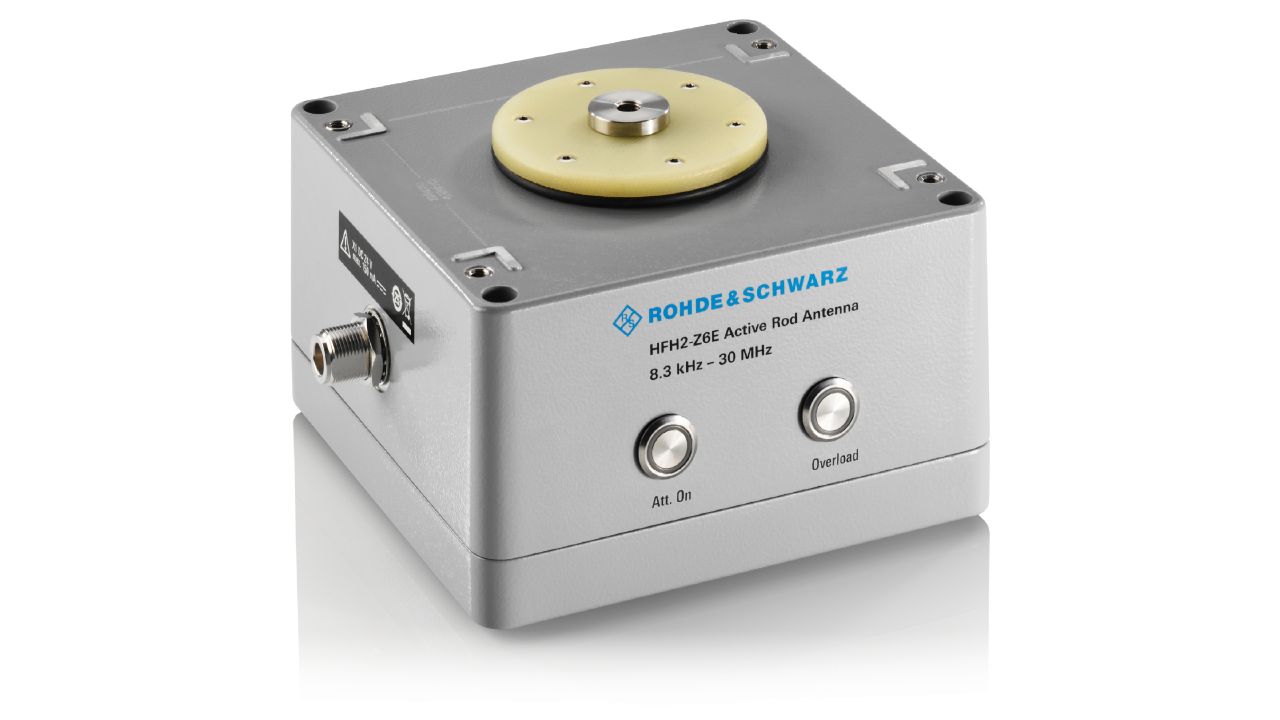

HFH2-Z6E 有源拉杆天线
R&S®HFH2-Z6E 是罗德与施瓦茨的有源拉杆天线。官方目录位于「EMC 测试设备 / EMC 附件」。官方标称频率范围：8.3 kHz至30MHz。官方技术指标共 14 组、43 项，详见「详细指标」。
产品简介
适用于测量 EMI 测试装置中电场强度的宽带有源拉杆天线，频率范围介于 8.3 kHz 至 30 MHz
官方公布的主要指标：频率范围 8.3 kHz至30MHz；environmental conditions, aging , wear and tear.；Antenna factor 1 normal mode, rod length: 1 m ｜ 12 dB(1/m) (nom.)；attenuation mode, rod length: 1 m 25 dB(1/m) (nom.)；Lower limit field strength normal mode 8.3 kHz至1MHz see Fig. 1 > 1 MHz至30MHz < -37 dB(µV/m/Hz) (meas.)。
官方公布的产品型号：HFH2-Z6E、HFH2-Z10、HFH2-Z12、HFH2-Z13。
核心参数
• 频率范围：8.3 kHz至30MHz
• environmental conditions, aging：, wear and tear.
• Antenna factor 1：normal mode, rod length: 1 m ｜ 12 dB(1/m) (nom.)
• attenuation mode, rod length: 1 m：25 dB(1/m) (nom.)
• Lower limit field strength：normal mode 8.3 kHz至1MHz see Fig. 1 > 1 MHz至30MHz < -37 dB(µV/m/Hz) (meas.)
• Upper limit field strength：normal mode ｜ 125 dB(µV/m) (meas.)
• attenuation mode：135 dB(µV/m) (meas.)
• Input 1 dB compression point：normal mode 30 kHz至30MHz 130 dB(µV/m) (meas.)
产品型号
• 官方型号：HFH2-Z6E、HFH2-Z10、HFH2-Z12、HFH2-Z13
资源下载
详细指标请见 HFH2-Z6E 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
罗德与施瓦茨 · Rohde & Schwarz
HFH2-Z6E 有源拉杆天线 详细指标
R&S®HFH2-Z6E 是罗德与施瓦茨的有源拉杆天线。官方目录位于「EMC 测试设备 / EMC 附件」。官方标称频率范围：8.3 kHz至30MHz。官方技术指标共 14 组、43 项，详见「详细指标」。
以下为 R&S®HFH2-Z6E 的官方技术指标，共 14 个指标组、43 项。
参数名以行业通用中文术语为主（其中 35 项保留官方规格书原文），数值与单位保留官方规格书原样。
Uncertainties
• environmental conditions, aging：, wear and tear.
Electrical data
• 频率范围：8.3 kHz至30MHz
• Antenna factor 1：normal mode, rod length: 1 m ｜ 12 dB(1/m) (nom.)
• attenuation mode, rod length: 1 m：25 dB(1/m) (nom.)
• Lower limit field strength：normal mode 8.3 kHz至1MHz see Fig. 1 > 1 MHz至30MHz < -37 dB(µV/m/Hz) (meas.)
• Upper limit field strength：normal mode ｜ 125 dB(µV/m) (meas.)
• attenuation mode：135 dB(µV/m) (meas.)
• Input 1 dB compression point：normal mode 30 kHz至30MHz 130 dB(µV/m) (meas.)
attenuation mode
• 30 kHz to 30 MHz：140 dB(µV/m) (meas.)
• RF and power supply connector：N female
• Output impedance VSWR in 50 Ω system：< 1.6
• 电源：+24 V DC - 3 V/+ 1 V (max. 150 mA)
• MTBF：> 250 000 h,
in line with EN 60068-2-1, EN 60068-2-2
• storage temperature range：25 °C to +70 °C
• Damp heat：+40 °C, 95 % rel. humidity, steady state,
in line with EN 60068-2-78
• EMC：in line with EN 61326-1
• Electrical safety：in line with EN 61010-1
• Destructive field strength：8.3 kHz至30MHz > 30 MHz至2GHz ｜ > 50 V/m > 10 V/m
• 尺寸：W × D × H (base) approx. 160 mm × 160 mm × 92 mm
(6.30 in × 6.30 in × 3.62 in)

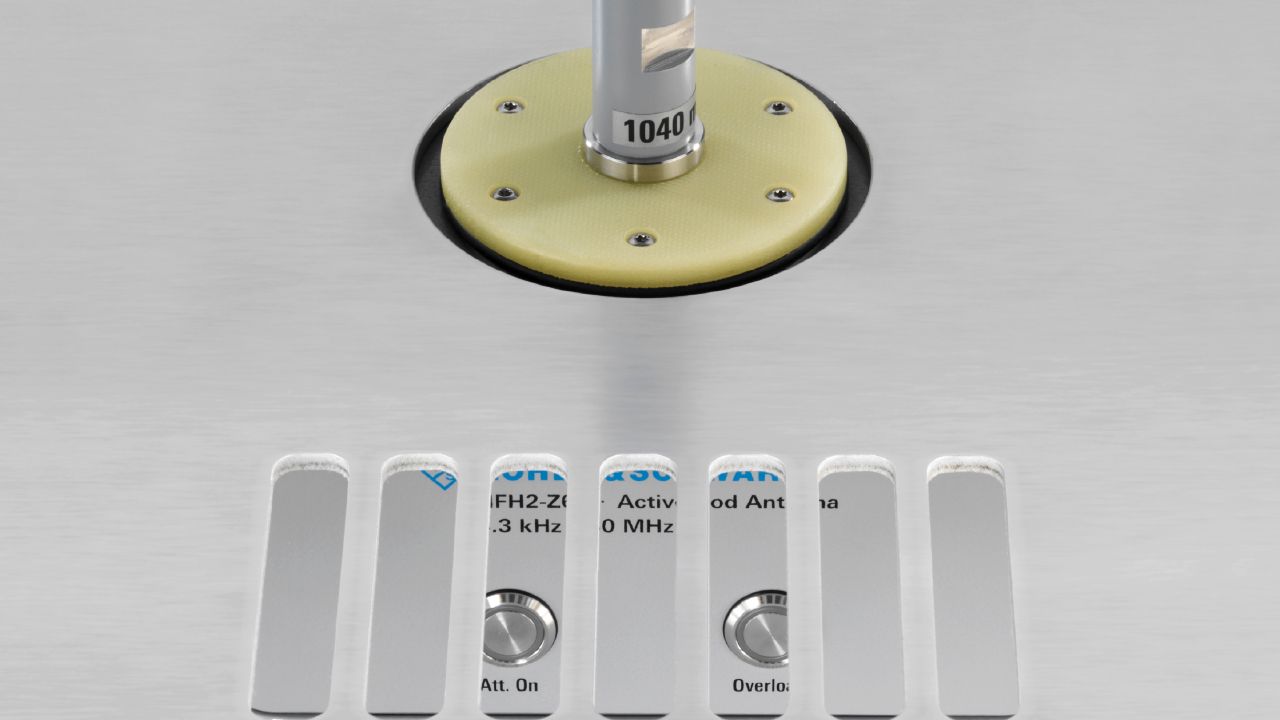

• rod length 1：approx. 1000 mm (39.37 in)
• rod length 2：approx. 1040 mm (40.95 in)
• 重量：without ground plane approx. 2.6 kg (5.73 lb)
• with ground plane：approx. 6.5 kg (14.33 lb)
• Tripod thread：1/4"
R&S®HFH2-Z10 calibration adapter for R&S®HFH2-Z6E antenna
• 频率范围：8.3 kHz至30MHz
• RF input connector：on circuit board SMA female
• with RF adapter cable：N female
• Input impedance VSWR in 50 Ω system：< 1.5 (meas.)
• Transmission factor S21 of：normal mode see Fig. 2
• R&S®HFH2-Z6E with R&S：®HFH2-Z10 attenuation mode see Fig. 3
• 尺寸：L × W × H approx. 140 mm × 80 mm × 55 mm
(5.51 in × 3.15 in × 2.17 in)
• 重量：approx. 110 g (0.24 lb)
订购信息
• Designation：Type Order No.
基本单元
• Active rod antenna, 8.3 kHz to 30 MHz,：HFH2-Z6E ｜ 4110.1006.02
incl. calibration certificate and report
• Active rod antenna, 8.3 kHz to 30 MHz,：HFH2-Z6E ｜ 4110.1006.03
推荐附件

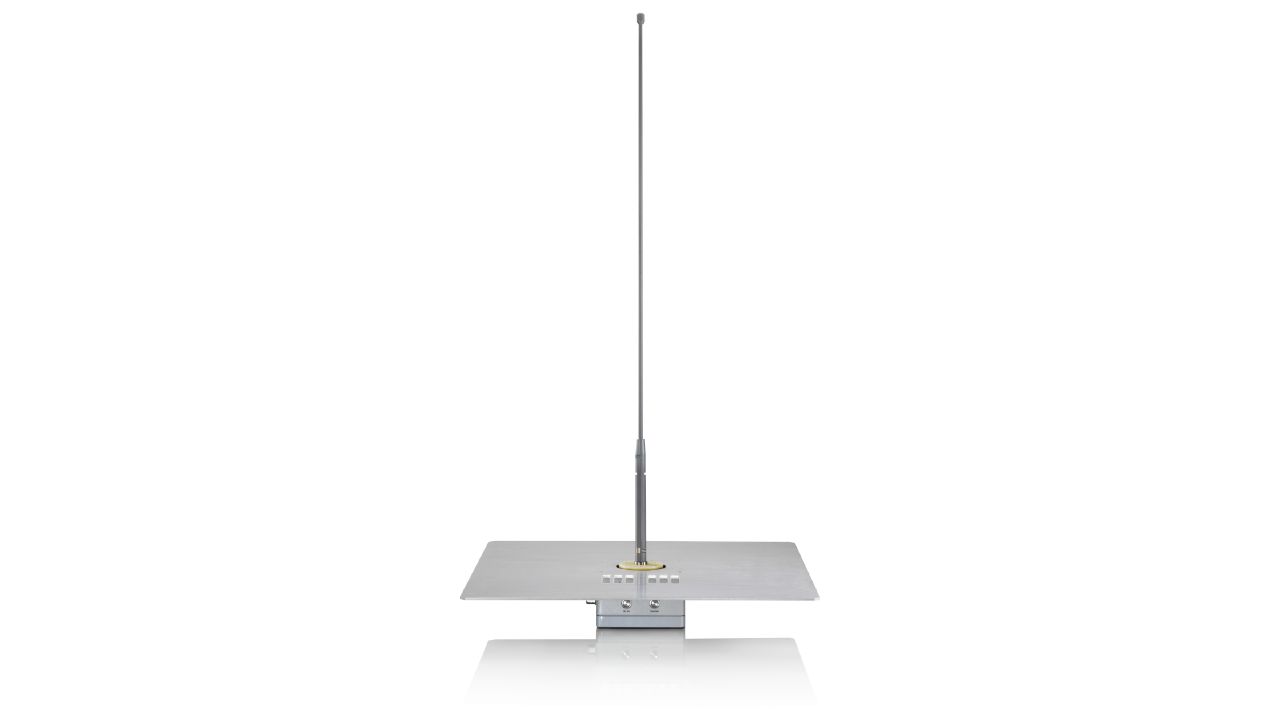

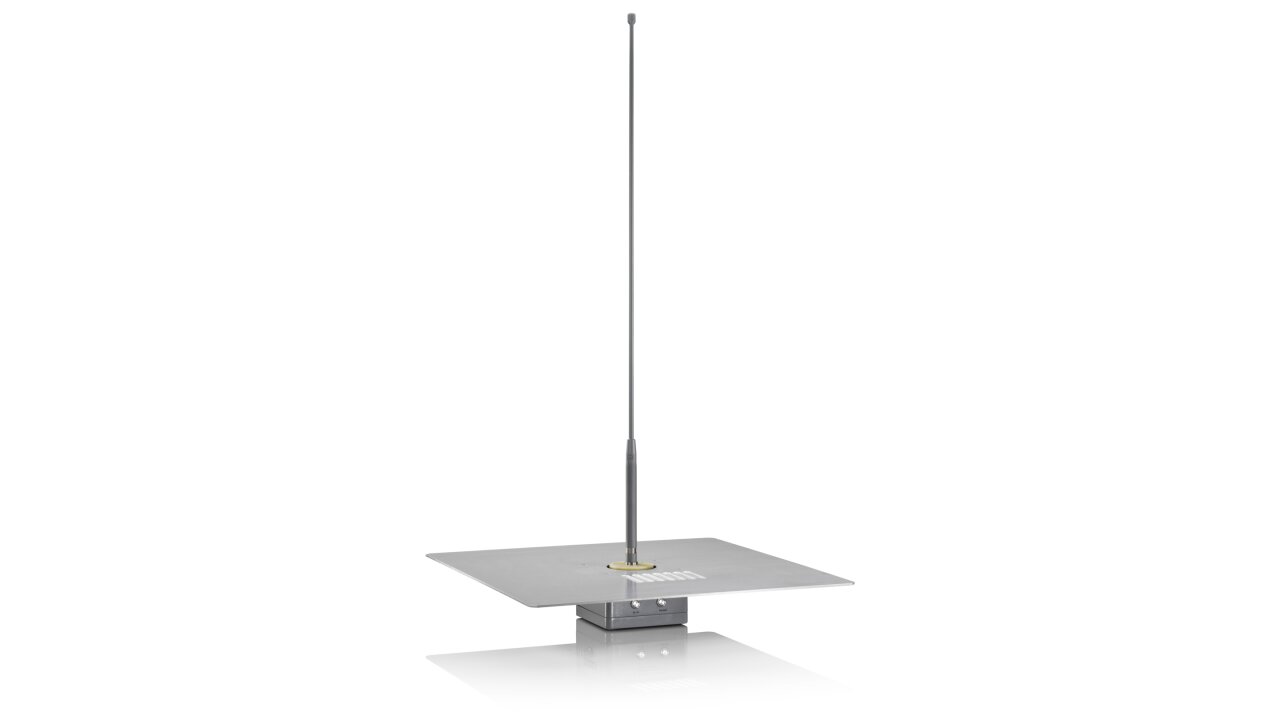

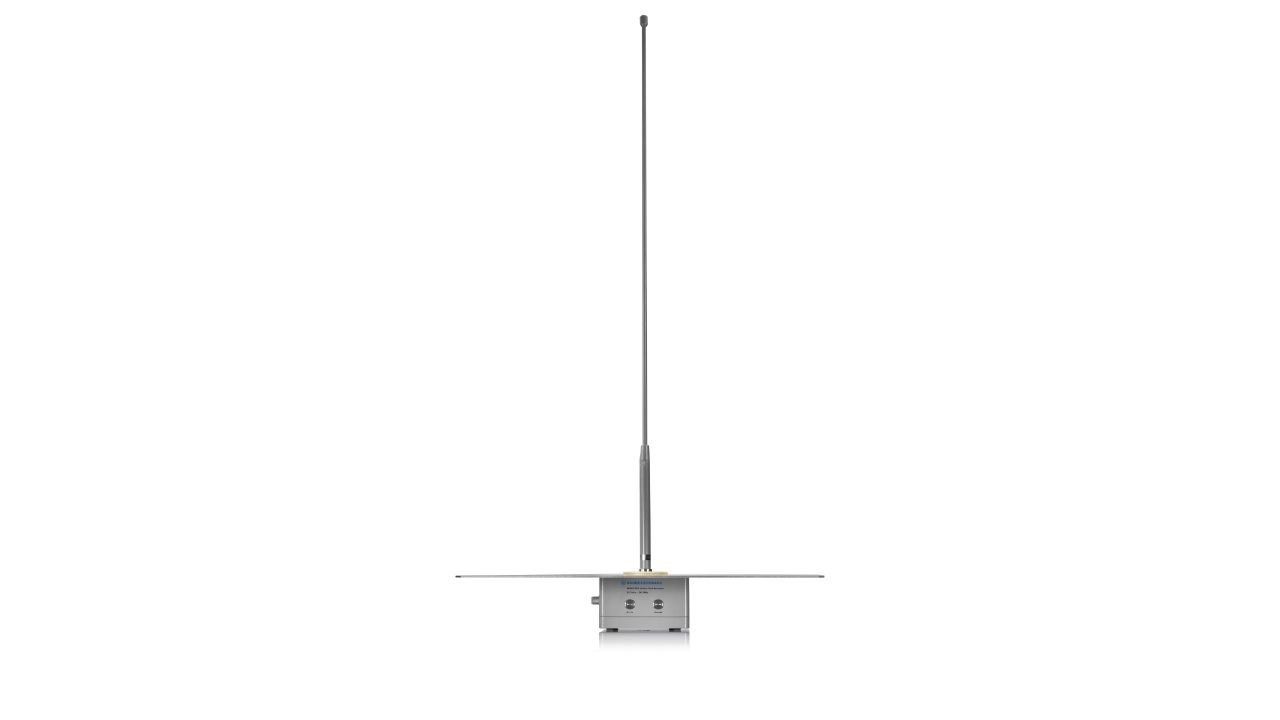

• Ground plane for R&S®HFH2-Z6E,：HFH2-Z12 ｜ 4110.1141.02
standard dimensions (60 cm × 60 cm)
• Ground plane for R&S®HFH2-Z6E,：HFH2-Z13 ｜ 4110.1158.02
dimensions: 60 cm × 125 cm
• Bias unit, 8.3 kHz to 30 MHz,：IN600 ｜ 4094.3004.13
• 100 V至240 V AC, for R&S®HFH2-Z2E and
• Calibration adapter for R&S：®HFH2-Z6E HFH2-Z10 ｜ 4110.1570.03
• Rod antenna stand：RAS ｜ 5611.5035.02
• Wooden tripod：HZ-1 ｜ 0837.2310.02
• ment, technology systems and：networks & cybersecurity.
型号与选件
• 官方型号：HFH2-Z6E、HFH2-Z10、HFH2-Z12、HFH2-Z13
指标整理自官方文件：HFH2-Z6E_dat-sw_en_5215-1853-22_v0500.pdf
