利利普 · OWON

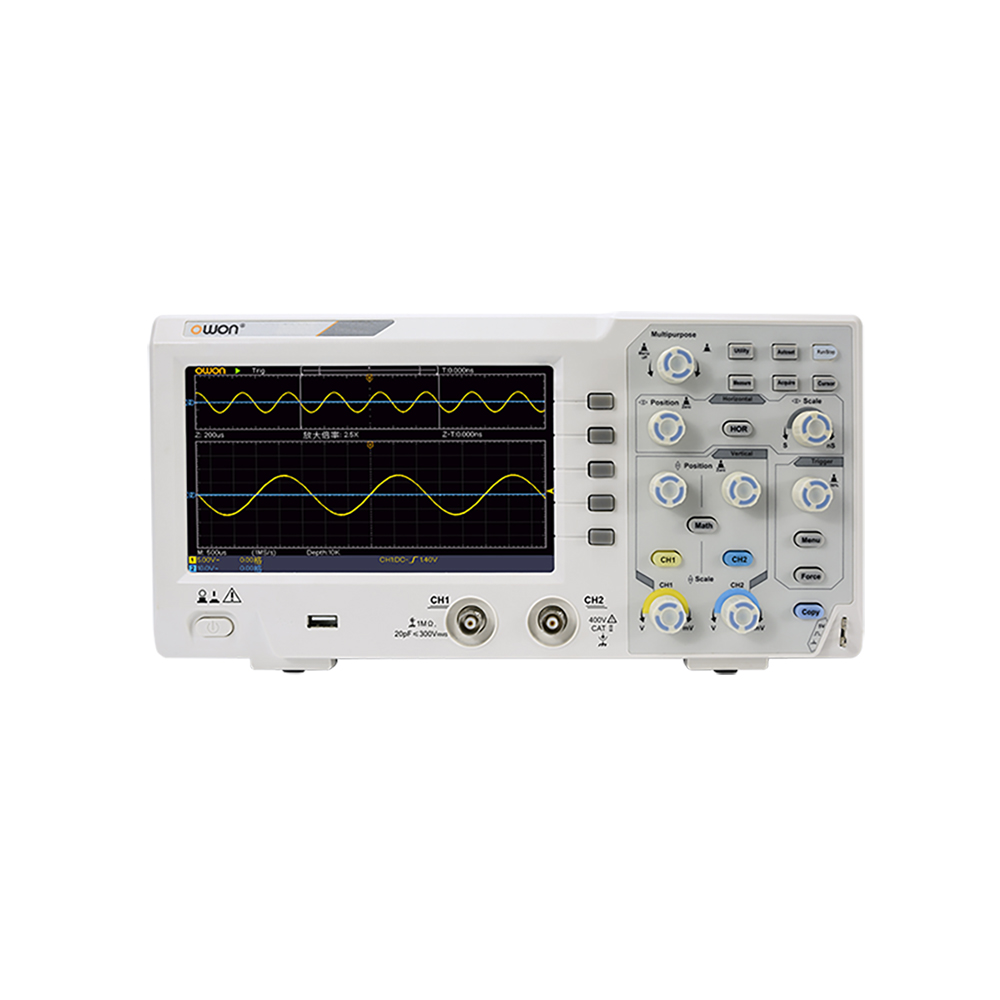

NDS1000S 第三代经济便携示波器
20MHz至200MHz带宽 双通道 · 1GS/s采样率
产品简介
• 20MHz ~ 200MHz带宽 + 2通道
• 100MS/s ~ 1GS/s实时采样率 + 超薄机身，占用更小的操作空间 + 7英寸（800 × 480 像素）高分辨率显示 + 支持SCPI通信功能、labview 通信功能 + 30种自动测量值，可一键显示
产品描述
NDS1000双通道系列第三代经济便携示波器
产品描述图
核心参数
• 带宽：NDS1022S 20MHz；NDS1052S 50MHz；NDS1102S 100MHz；NDS1202S 200MHz
• 实时采样率：NDS1022S 100MS/s；NDS1052S/NDS1102S/NDS1202S 1GS/s
• 时基范围 (s/div)：NDS1022S 5ns/div - 1000s/div, step by 1 - 2 - 5；NDS1052S/NDS1102S/NDS1202S 2ns/div - 1000s/div, step by 1 - 2 - 5
• 上升时间 (BNC上典型值)：NDS1022S ≤17.5ns；NDS1052S ≤7ns；NDS1102S ≤3.5ns；NDS1202S ≤1.75ns
• 通道：2
• 显示：7英寸TFT（真彩色）液晶屏幕，65535色，800 × 480 像素
• 输入阻抗：1MΩ ± 2%, 与20pF±5pF并联
• 通道间的隔离度：50Hz : 100 : 1, 10MHz : 40 : 1
• 最大输入电压：400V (PK - PK) (DC+AC, PK - PK)
• 直流增益精确度：±3%
• 存储深度：10K
• 直流精度 (平均)：Average≥16：±(3% reading + 0.05 div) for △V
资源下载
• NDS1000S 详细指标见 NDS1000S 详细指标页。
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
利利普 OWON · onetest 仪器资源库
利利普 · OWON
NDS1000S 第三代经济便携示波器 详细指标
20MHz至200MHz带宽 双通道 · 1GS/s采样率
产品特点
• 20MHz ~ 200MHz带宽 + 2通道
• 100MS/s ~ 1GS/s实时采样率 + 超薄机身，占用更小的操作空间 + 7英寸（800 × 480 像素）高分辨率显示 + 支持SCPI通信功能、labview 通信功能 + 30种自动测量值，可一键显示
详细指标
• 带宽：NDS1022S 20MHz；NDS1052S 50MHz；NDS1102S 100MHz；NDS1202S 200MHz
• 实时采样率：NDS1022S 100MS/s；NDS1052S/NDS1102S/NDS1202S 1GS/s
• 时基范围 (s/div)：NDS1022S 5ns/div - 1000s/div, step by 1 - 2 - 5；NDS1052S/NDS1102S/NDS1202S 2ns/div - 1000s/div, step by 1 - 2 - 5
• 上升时间 (BNC上典型值)：NDS1022S ≤17.5ns；NDS1052S ≤7ns；NDS1102S ≤3.5ns；NDS1202S ≤1.75ns
• 通道：2
• 显示：7英寸TFT（真彩色）液晶屏幕，65535色，800 × 480 像素
• 输入阻抗：1MΩ ± 2%, 与20pF±5pF并联
• 通道间的隔离度：50Hz : 100 : 1, 10MHz : 40 : 1
• 最大输入电压：400V (PK - PK) (DC+AC, PK - PK)
• 直流增益精确度：±3%
• 存储深度：10K
• 直流精度 (平均)：Average≥16：±(3% reading + 0.05 div) for △V

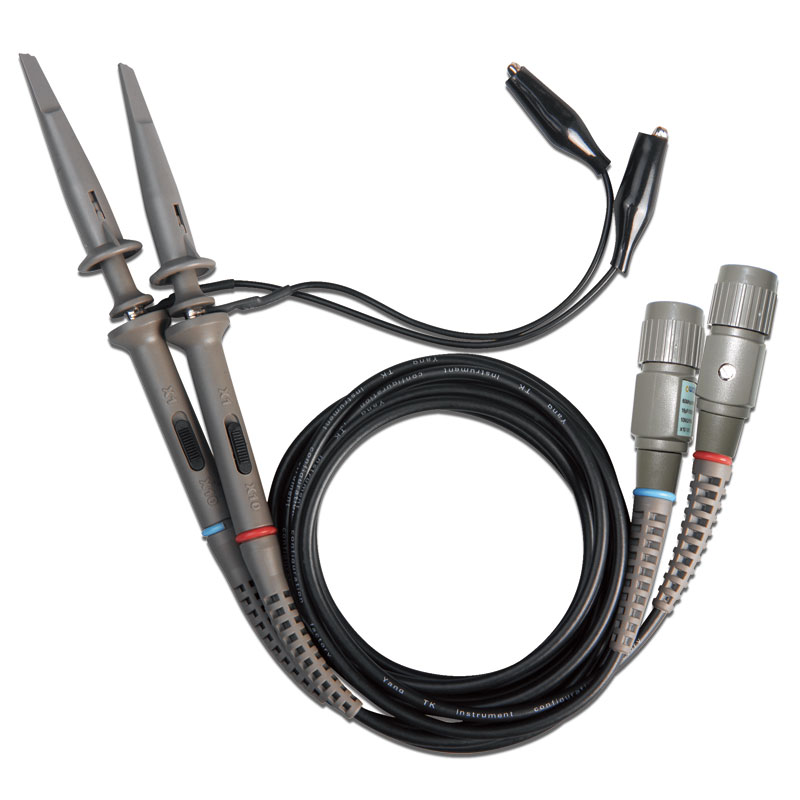

• 探头衰减系数：1X, 10X, 100X, 1000X
• 低频响应 (交流耦合, -3dB)：≥10Hz (在BNC处, -3dB)
• 频率稳定度：±100ppm
• 波形内插：sin (x) / x
• 时间间隔(△T) 测量精确度：单次 : ±(1 采样间隔 + 100ppm x 读数 + 0.6ns), 平均>16 : ±(1采样 间隔时间 + 100ppm x 读数 + 0.4ns)
• 输入耦合：DC, AC , GND
• 垂直精度 (A/D))：8 bits ，两通道同时采样
• 垂直灵敏度：5mV/div - 5V/div (at input)
• 触发电平范围：距屏幕中心 ±5格
• 信号制式和行/场频率：支持任何场频或行频的NTSC、PAL和SECAM广播系统
• 光标测量：光标间电压差（△V），光标间时间差（△T），光标间时间差&电压差（△V），自动光标
• 自动测量：峰-峰值、平均值、均方根值、周期均方根值、游标均方根值、频率、周期、工作周期、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、相位、正脉冲、负脉宽、正占空比、负占空比、延迟A→B↑、延迟A→B↓、正脉冲个数、负脉冲个数、上升边沿个数、下降边沿个数、面积、周期面积
• 波形计算：＋, －, x, ÷, 反相, FFT
• 波形存储：16组波形
• 相位差：±3 degrees
• 标准接口：USB host, USB device
• 电源：100V - 240V AC, 50/60Hz, CAT II
• 尺寸（长x高x宽）：301 x 152 x 70 mm
• 重量：1.1公斤
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
