利利普 · OWON

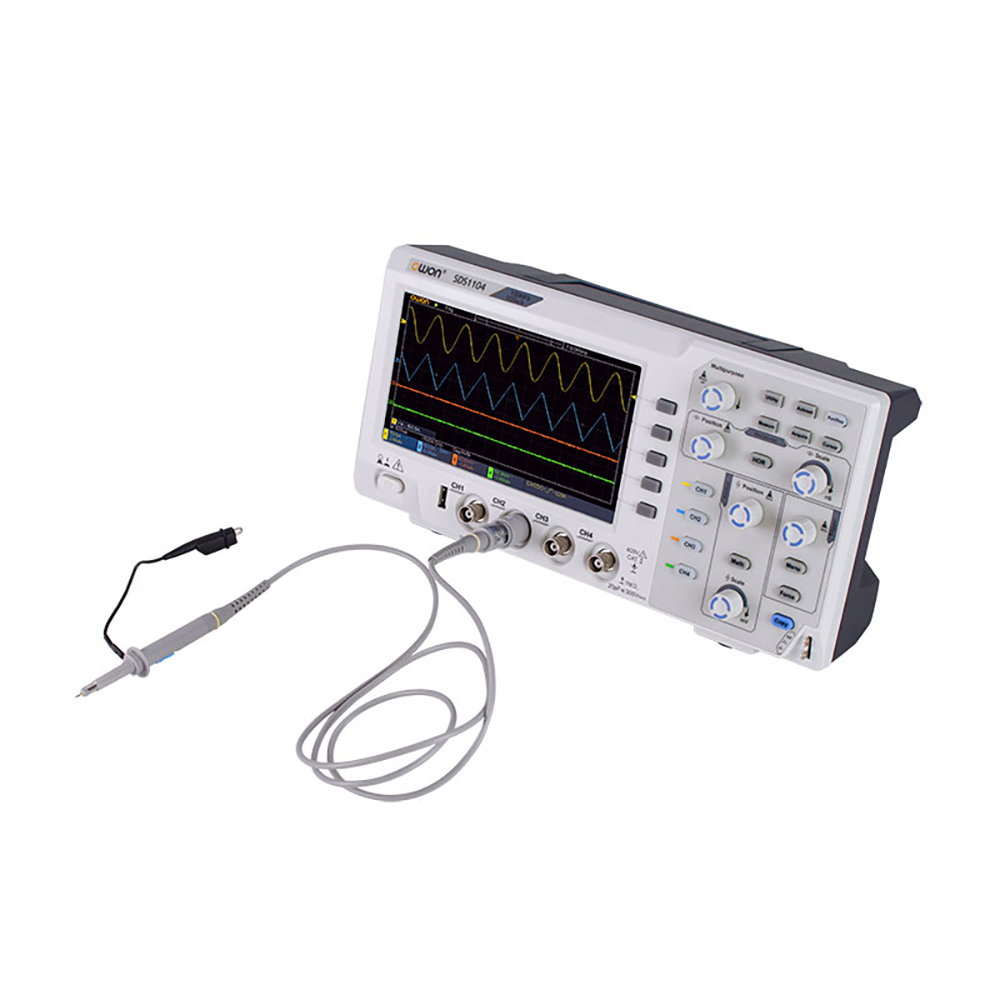

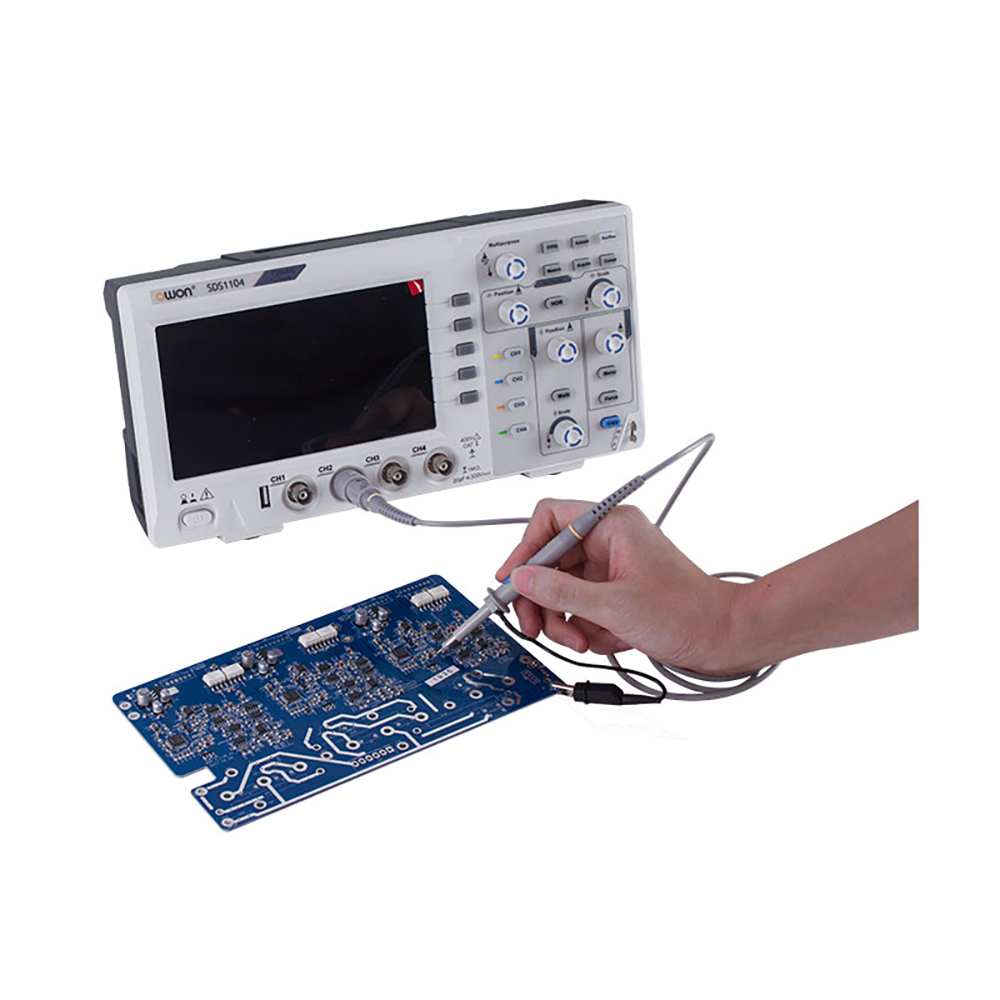

NDS1104S 经济型四通道便携示波器
100MHz带宽 四通道 · 1GS/s采样率
产品简介
• 100MHz带宽，1GS/s实时采样率
• 4通道，最大存储深度20K
• 38种自动测量值，可一键显示
• 内置FFT频谱分析功能
• 视窗扩展功能、光标测量功能
• 超薄机身，占用更小的操作空间
• 7英寸（800 × 480 像素）高分辨率显示
• USB Host&Device ，支持SCPI通信功能、labview 通信功能
产品描述
NDS1104S经济型四通道便携示波器
产品描述图
核心参数
• 带宽：100MHz
• 实时采样率：1GS/s
• 时基范围 (s/div)：2ns/div - 1000s/div, step by 1 - 2 - 5
• 通道：4
• 显示：7英寸TFT（真彩色）液晶屏幕，65535色，800 × 480 像素
• 输入阻抗：1MΩ ± 2%, 与20pF±5pF并联
• 最大输入电压：400V (PK - PK) (DC+AC, PK - PK)
• 存储深度：20K

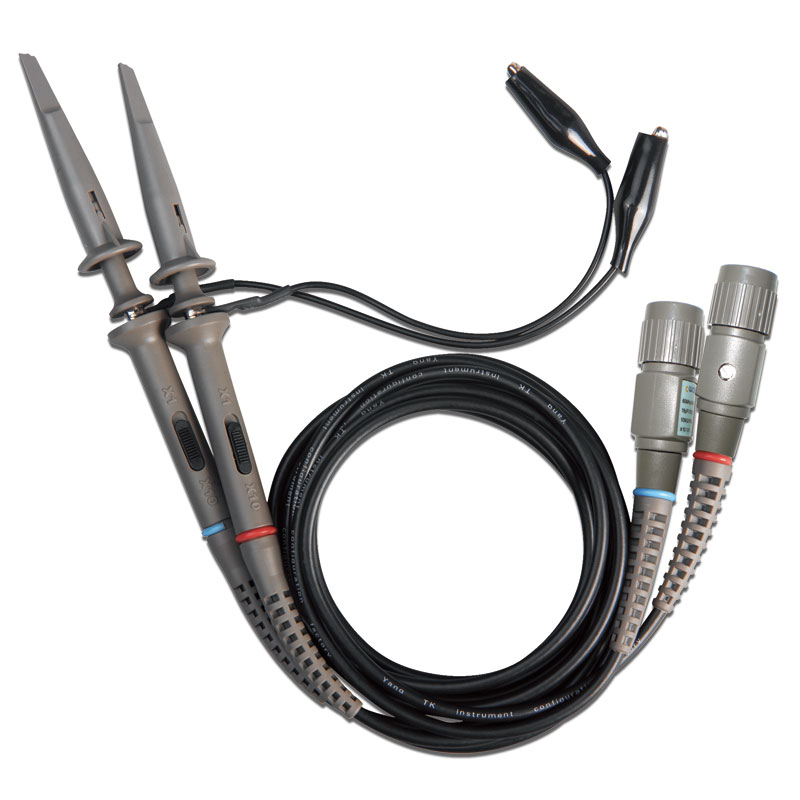

• 探头衰减系数：1X, 10X, 100X, 1000X
• 输入耦合：DC, AC , GND
• 垂直灵敏度：5mV/div - 5V/div (at input)
• 光标测量：光标间电压差（△V），光标间时间差（△T），光标间时间差&电压差（△T&△V），自动光标
资源下载
• NDS1104S 详细指标见 NDS1104S 详细指标页。
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
利利普 OWON · onetest 仪器资源库
利利普 · OWON
NDS1104S 经济型四通道便携示波器 详细指标
100MHz带宽 四通道 · 1GS/s采样率
产品特点
• 100MHz带宽，1GS/s实时采样率
• 4通道，最大存储深度20K
• 38种自动测量值，可一键显示
• 内置FFT频谱分析功能
• 视窗扩展功能、光标测量功能
• 超薄机身，占用更小的操作空间
• 7英寸（800 × 480 像素）高分辨率显示
• USB Host&Device ，支持SCPI通信功能、labview 通信功能
详细指标
• 带宽：100MHz
• 实时采样率：1GS/s
• 时基范围 (s/div)：2ns/div - 1000s/div, step by 1 - 2 - 5
• 通道：4
• 显示：7英寸TFT（真彩色）液晶屏幕，65535色，800 × 480 像素
• 输入阻抗：1MΩ ± 2%, 与20pF±5pF并联
• 最大输入电压：400V (PK - PK) (DC+AC, PK - PK)
• 存储深度：20K
• 探头衰减系数：1X, 10X, 100X, 1000X
• 输入耦合：DC, AC , GND
• 垂直灵敏度：5mV/div - 5V/div (at input)
• 光标测量：光标间电压差（△V），光标间时间差（△T），光标间时间差&电压差（△T&△V），自动光标
• 自动测量：峰-峰值、平均值、均方根值、周期均方根值、游标均方根值、频率、周期、工作周期、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、相位、正脉冲、负脉宽、正占空比、负占空比、延迟A→B、延迟A→B、正脉冲个数、负脉冲个数、上升边沿个数、下降边沿个数、面积、周期面积、FRR、FRF、FFR、FFF、LRR、LRF、LFR、LFF
• 波形计算：＋, －, x, ÷, 反相, FFT
• 波形存储：16组波形
• 标准接口：USB host, USB device
• 电源：100V - 240V AC, 50/60Hz, CAT II
• 尺寸（长x高x宽）：301 x 152 x 70 mm
• 重量（主机）：1.1公斤
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
资源下载
• NDS1104S 产品介绍见 NDS1104S 产品介绍页。
