安立

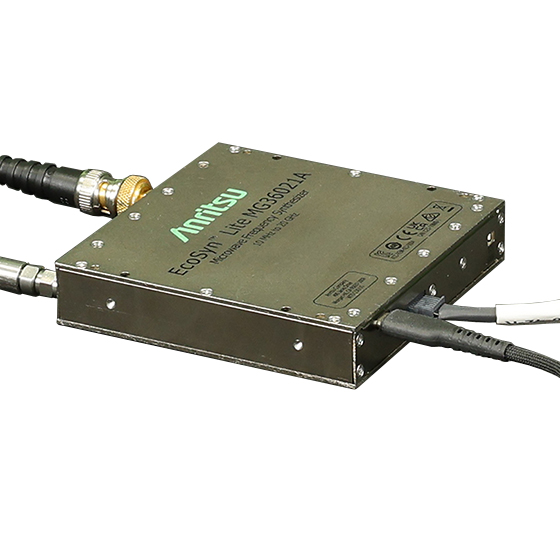

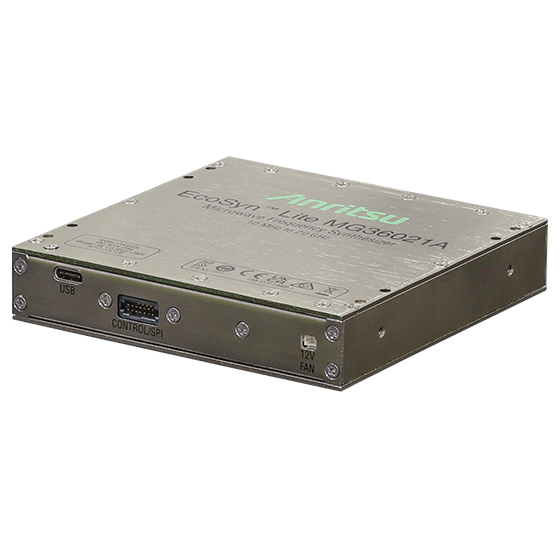

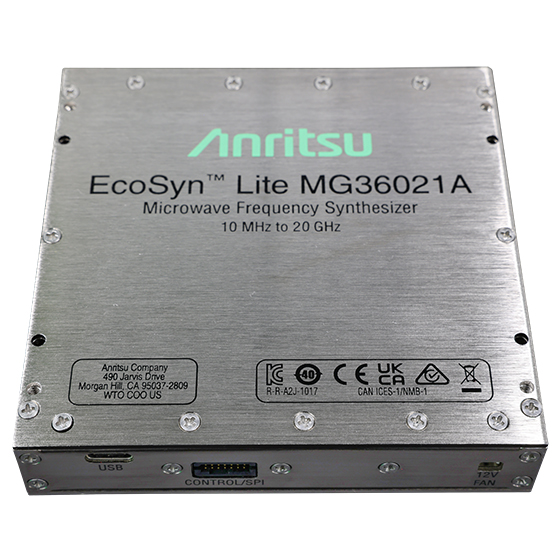

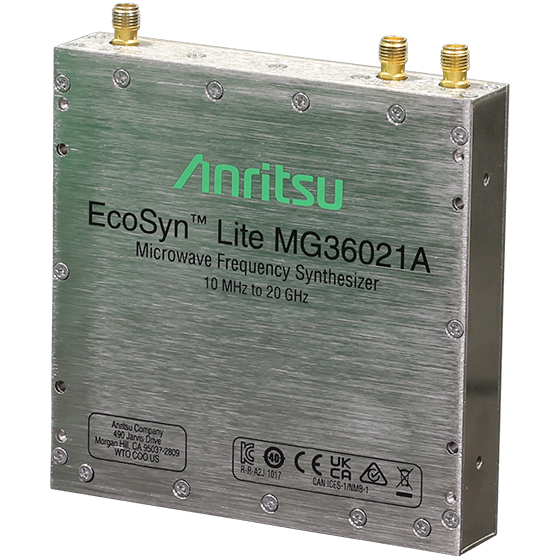

MG36021A EcoSyn Lite 微波频率合成器
10 MHz 至 20 GHz 的 CW 微波频率合成器模块，紧凑外形下具备出色相位噪声、超快切换速度与高输出功率。
产品简介
EcoSyn Lite MG36021A 是一款 10 MHz 至 20 GHz 的 CW 微波频率合成器模块，外形紧凑，相位噪声、频率切换速度与输出功率表现突出。
其在 10 GHz、10 kHz 频偏下的相位噪声典型值为 -126 dBc/Hz，非谐波杂散最大 -60 dBc；20 GHz 时输出功率达 +18 dBm，适合作为射频/微波收发机中上/下变频器的本振源。
触发列表模式下频率切换时间小于 50 µs，可显著节省生产测试时间；模块尺寸仅 101.6 mm ×10¹.6 mm × 20.32 mm，适合空间受限的应用。
核心特点
• 台式仪表级低相位噪声，近端与远端俱佳
• 超快频率切换速度（触发列表模式 <50 µs）
• 高输出功率，20 GHz 时 +18 dBm
• 紧凑尺寸 101.6 mm ×10¹.6 mm × 20.32 mm，重量 0.38 kg
• 支持标准 SCPI 与 QuickSyn 原生指令，便于脚本化远程控制
• 可用作 Gbit ADC/DAC 的 ENOB 测量采样时钟源
• 可用作通信收发机上/下变频的本振源
• 可用作高速光系统的低抖动时钟源
型号与主要参数
• Parameter：Specification
• Frequency Range：10 MHz 至 20 GHz
• Frequency Resolution：0.001 Hz
• SSB Phase Noise：-126 dBc/Hz (typical) at 10 GHz and 10 kHz offset
• Harmonics：-10 dBc nominal
• Non - Harmonics：-60 dBc (max)
• Frequency Switching time：50 µs (triggered List mode)
• Max Output Power：+18 dBm at 20 GHz
功能与结构
Accessories
Model Number
Description
40-187-R
AC/DC Power Supply, 1 meter 12 volt output cable
2100-43-R
Development cable
2000-1859-R
USB 3.0 Type C to Type A cable
2000-2180-R
Cooling Assembly Kit (optional)
典型应用
• 生产线 RF/毫米波元器件与子系统测试的信号源
• 天线与雷达散射截面（RCS）测量
• 便携快速功能测试用信号源
• 上/下变频器的低相位噪声本振源
• Gbit ADC/DAC 的低抖动时钟源
• 高速光系统的时钟源
• 需快速切换的 RF/微波子系统 CW 信号源
型号与选件
• MG36021A-0098：Standard Calibration to ISO17025 and ANSI/NCSL Z540-1, includes calibration certificate
资源下载
• MG36021A EcoSyn Lite 微波频率合成器 详细指标见 MG36021A EcoSyn Lite 微波频率合成器 详细指标页。
• 官方资料：EcoSyn Lite MG36021A Product Brochure（产品手册）、EcoSyn Lite MG36021A Quick Fact Sheet（产品手册）、EcoSyn Lite MG36021A Technical Datasheet（技术指标）、Rubidium MG362x1A Product Information, Compliance, and Safety（技术指标）、EU Declaration of Conformity for EcoSyn Lite MG36021A（技术指标）、EcoSyn Lite MG36021A Quick Start Guide（快速启动指南）
注：以上内容与指标取自安立官网该产品详情页。
安立 · onetest 仪器资源库
安立
MG36021A EcoSyn Lite 微波频率合成器 详细指标
10 MHz 至 20 GHz 的 CW 微波频率合成器模块，紧凑外形下具备出色相位噪声、超快切换速度与高输出功率。
详细指标
• 频率范围：10 MHz 至 20 GHz
• 频率分辨率：0.001 Hz
• SSB 相位噪声：-126 dBc/Hz（典型）@ 10 GHz、10 kHz 频偏
• 谐波：-10 dBc（标称）
• 非谐波：-60 dBc（最大）
• 频率切换时间：50 µs（触发列表模式）
• 最大输出功率：+18 dBm @ 20 GHz
• 电平精度：±1.5 dB
• 驻波比（VSWR）：1.9（标称）
• 内部参考：10 MHz，OCXO
• 参考输入/输出：10 MHz
• 参考输出功率：5 dBm ± 2 dB
• 频率温度稳定度：±0.3 ppm
• 老化率：±0.5 ppm/年
• 输入电源：+12 VDC
• 功耗：15 W（标称）
• 尺寸：101.6 mm ×10¹.6 mm × 20.32 mm（4 in × 4 in × 0.8 in）
• 重量：0.38 kg（0.84 lb）
型号与选件
• MG36021A-0098：Standard Calibration to ISO17025 and ANSI/NCSL Z540-1, includes calibration certificate
资源下载
• MG36021A EcoSyn Lite 微波频率合成器 产品介绍见 MG36021A EcoSyn Lite 微波频率合成器 产品介绍页。
• 官方资料：EcoSyn Lite MG36021A Product Brochure（产品手册）、EcoSyn Lite MG36021A Quick Fact Sheet（产品手册）、EcoSyn Lite MG36021A Technical Datasheet（技术指标）、Rubidium MG362x1A Product Information, Compliance, and Safety（技术指标）、EU Declaration of Conformity for EcoSyn Lite MG36021A（技术指标）、EcoSyn Lite MG36021A Quick Start Guide（快速启动指南）
注：以上内容与指标取自安立官网该产品详情页。
