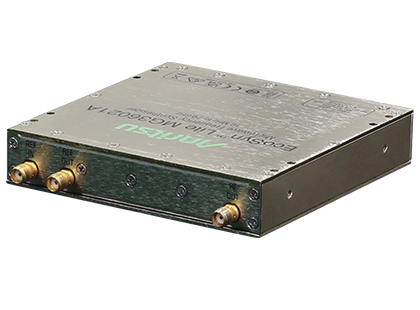

MG36021A 微波频率合成器（频率范围 10 MHz 至 20 GHz，频率分辨率 0.001 Hz）。EcoSynLiteMG36021A是一款10MHz至20GHz的CW微波频率合成器模块，外形紧凑，相位噪声、频率切换速度与输出功率表现突出。
输出频率：100MHz~20GHz优秀的相位噪声输出跳频时间：4μs
(1) 标准3U CPCI架构；(2) 输出频段范围：1.5MHz-3000MHz；(3) 100MHz板载高相噪晶振，晶振频偏可用上位机界面配置；(4) 高速DAC用12G高精度频率源做采样时钟；(5) 能全频段保持优秀的杂散、谐波抑制能力以及高相噪指标。
同厂商产品
TFS40-20 1250MHz至20GHz捷变频本振源 10us跳频。捷变频频率综合器特点描述：1. 输出频率：1250MHz~10GHz / 2500MHz~20GHz；2. 跳频时间：10us；3. 小体积：65*65*13mm；4. 控制方式：SPI。跳频时间 ≤10us（不含通讯时间），适合快速跳频系统。
TFS30-15 200MHz至15GHz极低相位噪声频率综合器 0.1Hz步进。频率综合器是为了满足极低相位噪声要求而研发，其在输出频率10GHz的相位噪声可以达到-120dBc/Hz@1KHz，输出频率为200MHz到15GHz全带宽输出，步进为0.1Hz，可以非常完美的使用在各种射频系统中，提高其整个系统的性能。10GHz 相位噪声 -118dBc/Hz@1kHz，10kHz 达 -126dBc/Hz。
TFS22-15 200MHz至15GHz低相位噪声频率综合器 0.1mHz步进。低相位噪声频率综合器的频率范围 200MHz 到15GHz，频率的最小步进为 0.1mHz。TFS20-15 的外形只有80*60*13mm的情况下还能保证非常优秀的相位噪声，频率为 10GHz 的相位噪声为-112dBc/Hz@1kHz。亚毫赫兹级频率步进（0.1mHz），输出 200MHz 至 15GHz。
- «
- 1
- »
BFS110 1250MHz至20GHz宽带捷变频频率合成器 500ns跳频|西蒙电子 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
西蒙电子 · 成都西蒙电子技术有限公司
BFS110 1250MHz至20GHz宽带捷变频频率合成器 500ns跳频
1250MHz 至 20GHz · 跳频 500ns · 步进 10kHz · 输出 ≥13dBm
产品简介
BFS110 捷变频频率综合器是一款频率范围内任意点跳频时间在 500ns 以内的超高速跳频源，频率范围 1250MHz 至 20GHz，最小频率步进 10kHz，10GHz 处相位噪声可达 -112dBc/Hz@1kHz。146×95×18mm 的体积适用于对跳频时间有严格要求的快速跳频系统，具备很高的可靠性与适用性。
核心参数
• 输出频率：1250MHz 至 20000MHz
• 频率步进：10kHz
• 跳频时间：500ns
• 输出功率：≥13dBm
• 杂散：-60dBc(TYP) / -55dBc(MAX)
• 相位噪声（10GHz）：-112dBc/Hz@1kHz；-118dBc/Hz@10kHz
• 脉冲调制：调制深度 ≥60dBc（测试功率 +10dBm）；脉冲宽度 100ns 至 10ms；上升/下降沿 50ns/100ns
• 供电与体积：+12±0.5V（最大 +15V），1.7A（启动）/ 1.4A（稳定）；146×95×18mm，重量 ≤0.65kg
产品特点
• 500ns 超高速跳频，任意频率点切换
• 输出频率 1250MHz 至 20GHz，频率步进 10kHz
• 10GHz 相位噪声 -112dBc/Hz@1kHz
• 输出功率 ≥13dBm，杂散典型值 -60dBc
• 支持脉冲调制，调制深度 ≥60dBc
• 外部参考可自动识别 10MHz 或 100MHz 并同步
典型应用
• 超高速跳频系统
• 雷达与电子对抗
• 复杂电磁环境构建
• 接收机本振
资源下载
• 详细指标请见 BFS110 详细指标页。
注：本页内容与指标整理自西蒙电子官方产品资料与官方技术手册；选配、可选功能以厂家最终配置为准。
西蒙电子 · onetest 仪器资源库
西蒙电子 · 成都西蒙电子技术有限公司
BFS110 1250MHz至20GHz宽带捷变频频率合成器 500ns跳频
详细指标
产品简介
BFS110 捷变频频率综合器是一款频率范围内任意点跳频时间在 500ns 以内的超高速跳频源，频率范围 1250MHz 至 20GHz，最小频率步进 10kHz，10GHz 处相位噪声可达 -112dBc/Hz@1kHz。146×95×18mm 的体积适用于对跳频时间有严格要求的快速跳频系统，具备很高的可靠性与适用性。
详细指标
外部参考
• 输入频率：10MHz / 100MHz（自动识别参考频率并同步）
• 输入功率：5±3dBm
• 频率稳定性：同步于外参考
• 频率准确度：同步于外参考
• 相位噪声：-155dBc/Hz@1kHz
• 输入阻抗：50Ω
频率输出
• 输出频率：1250MHz 至 20000MHz
• 频率步进：10kHz
• 跳频时间：500ns（接收到命令到频率稳定到 1MHz 的时间间隔）
• 杂散：-60dBc(TYP) / -55dBc(MAX)
• 输出功率：≥13dBm
脉冲调制
• 调制深度：≥60dBc（测试功率 +10dBm）
• 调制脉冲宽度：100ns 至 10ms
• 上升沿/下降沿：50ns / 100ns
BFS110 相位噪声（dBc/Hz）
• 频偏100Hz：1.25GHz -105｜5GHz -91｜10GHz -85｜20GHz -78
• 频偏1kHz：1.25GHz -128｜5GHz -116｜10GHz -110｜20GHz -104
• 频偏10kHz：1.25GHz -135｜5GHz -124｜10GHz -118｜20GHz -112
• 频偏100kHz：1.25GHz -135｜5GHz -124｜10GHz -118｜20GHz -112
• 频偏1MHz：1.25GHz -138｜5GHz -126｜10GHz -120｜20GHz -114
供电要求与温度特性
• 工作电压：+12±0.5V
• 最大电压：+15V
• 工作电流：1.7A（启动）/ 1.4A（稳定）
• 工作温度：-40℃ 至 +70℃
• 储存温度：-55℃ 至 +85℃
• 体积 / 重量：146 × 95 × 18 mm，重量 ≤0.65kg
连接器定义与并口协议
• 射频接口：SMA-KFD
• 电源控制接口：J30J-31
• XS1 / XS2 / XS3 / XS4：XS1 REF in；XS2 100M out；XS3 RFout；XS4 J30J-31ZKP
• J30J 定义：1 +12V｜2 LD（锁定指示，高电平锁定）｜3 +12V｜4 NC｜5 GND｜6 至 26 为 N1 至 N21（并口控制码）｜27 N22 PLUSE（脉冲调制输入）｜28/29/31 NC｜30 LE（锁存）
• 并口通信协议：21 位数据 + 1 位锁存信号并行接口；数据在锁存信号上升沿采样，D0 至 D20 需在上升沿前 30ns 准备就绪并在上升沿后保持 30ns；LE 高低电平各至少保持 30ns；输入高电平 +3.3V，低电平 0V
• 并口数据定义：21 位整数类型，最低频率 1250MHz 对应并口数据 0，最小频率步进 10kHz 对应数据步进 1。例：输出 10GHz 时并口码为（1000000 - 125000）= 875000，十进制转二进制为 11010101100111111000
同系列型号主要技术指标（厂家官方数据）
• TFS10-06：输出频率 50MHz至6GHz，频率步进 10MHz，跳频时间 1ms，输出功率 3±3dBm，杂散 ≤-65dBc，谐波 ≤-5dBc，相位噪声 -92dBc/Hz@1kHz(6GHz)，体积 20×16×4mm
• TFS10-15：输出频率 200MHz至15GHz，频率步进 10MHz，跳频时间 ≤200us，输出功率 3±5dBm（200MHz至14GHz）/ -5±5dBm（14GHz至15GHz），杂散 ≤-65dBc，谐波 ≤-7dBc，相位噪声 -93dBc/Hz@1kHz(10GHz)，体积 20×16×4mm
• TFS14-15：输出频率 200MHz至15GHz，频率步进 1Hz，跳频时间 ≤500us，输出功率 1±6dBm，杂散 ≤-60dBc，谐波 ≤-5dBc，相位噪声 -85dBc/Hz@1kHz(10GHz)，体积 38×38×10mm
• TFS20-15：输出频率 200MHz至15GHz，频率步进 0.1Hz，跳频时间 ≤200us，输出功率 0±4dBm，杂散 -70dBc(TYP)/-65dBc(MAX)，谐波 ≤-5dBc，相位噪声 -107dBc/Hz@1kHz(10GHz)，体积 80×65×13mm
• TFS20-146：输出频率 200MHz至14.6GHz，频率步进 0.1Hz，跳频时间 ≤200us，输出功率 0±4dBm，杂散 -70dBc(TYP)/-65dBc(MAX)，谐波 ≤-5dBc，相位噪声 -107dBc/Hz@1kHz(10GHz)，体积 80×65×13mm
• TFS22-15：输出频率 200MHz至15GHz，频率步进 0.1mHz，跳频时间 ≤200us，输出功率 0±4dBm，杂散 -70dBc(TYP)/-65dBc(MAX)，谐波 ≤-5dBc，相位噪声 -112dBc/Hz@1kHz(10GHz)，体积 80×65×13mm
• NFS21-19：输出频率 200MHz至19GHz，频率步进 100Hz，跳频时间 ≤500us，输出功率 0±5dBm，杂散 ≤-65dBc，谐波 ≤-5dBc，相位噪声 -102dBc/Hz@1kHz(10GHz)，体积 80×65×13mm
• TFS30-15：输出频率 200MHz至15GHz，频率步进 0.1Hz，跳频时间 ≤500us，输出功率 0±4dBm，杂散 ≤-75dBc(TYP)/-70dBc(MAX)，谐波 ≤-5dBc，相位噪声 -118dBc/Hz@1kHz(10GHz)，体积 120×120×23mm
• TFS40-20：输出频率 1250MHz至10GHz / 2500MHz至20GHz，频率步进 0.1Hz，跳频时间 ≤10us，输出功率 ≥5dBm，杂散 ≤-60dBc，谐波 ≤-5dBc，相位噪声 -85dBc/Hz@1kHz(10GHz)，体积 65×65×13mm
• HFS110：输出频率 100MHz至20GHz，频率步进 10kHz，跳频时间 ≤4us，输出功率 ≥11dBm，杂散 -65dBc(TYP)/-60dBc(MAX)，谐波 ≤-20dBc，相位噪声 -100dBc/Hz@1kHz(10GHz)，体积 100×100×16mm
• BFS110：输出频率 1250MHz至20GHz，频率步进 10kHz，跳频时间 ≤500ns，输出功率 ≥13dBm，杂散 -60dBc(TYP)/-55dBc(MAX)，谐波 ≤-7dBc，相位噪声 -110dBc/Hz@1kHz(10GHz)，体积 146×95×18mm
• LFS11：输出频率 200MHz至20GHz，频率步进 0.1Hz（200MHz至15GHz）/ 0.2Hz（15GHz至20GHz），跳频时间 ≤200us，输出功率 -40dBm至+10dBm，杂散 ≤-70dBc(TYP)/-65dBc(MAX)，谐波 ≤-20dBc，相位噪声 -107dBc/Hz@1kHz(10GHz)，体积 标准PXI一槽 / 146.1×95×20mm
• TFS21-22：输出频率 50MHz至22.6GHz，频率步进 0.1Hz，跳频时间 ≤200us（选件1 ≤60us），输出功率 4±5dBm，杂散 ≤-70dBc(TYP)/-65dBc(MAX)，谐波 ≤-5dBc，相位噪声 -107dBc/Hz@1kHz(10GHz)，体积 50×50×13mm
• LFS30：输出频率 1GHz至40GHz（其中任意一段），频率步进 0.1Hz（1GHz至15GHz）/ 0.2Hz（15GHz至30GHz）/ 0.4Hz（30GHz至40GHz），跳频时间 ≤200us（SPI通讯模式），输出功率 ≥13dBm，杂散 ≤-70/-65dBc（1至15GHz），谐波 ≤-30dBc（20至40GHz），相位噪声 -107dBc/Hz@1kHz(10GHz)，体积 ≤100×80×16.5mm
