WL-BPD600MA-QUAD 600MHz 4通道双平衡InGaAs低噪声光探测器|Wieserlabs (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
Wieserlabs · Wieserlabs GmbH（Sigtrona GmbH 旗下品牌）

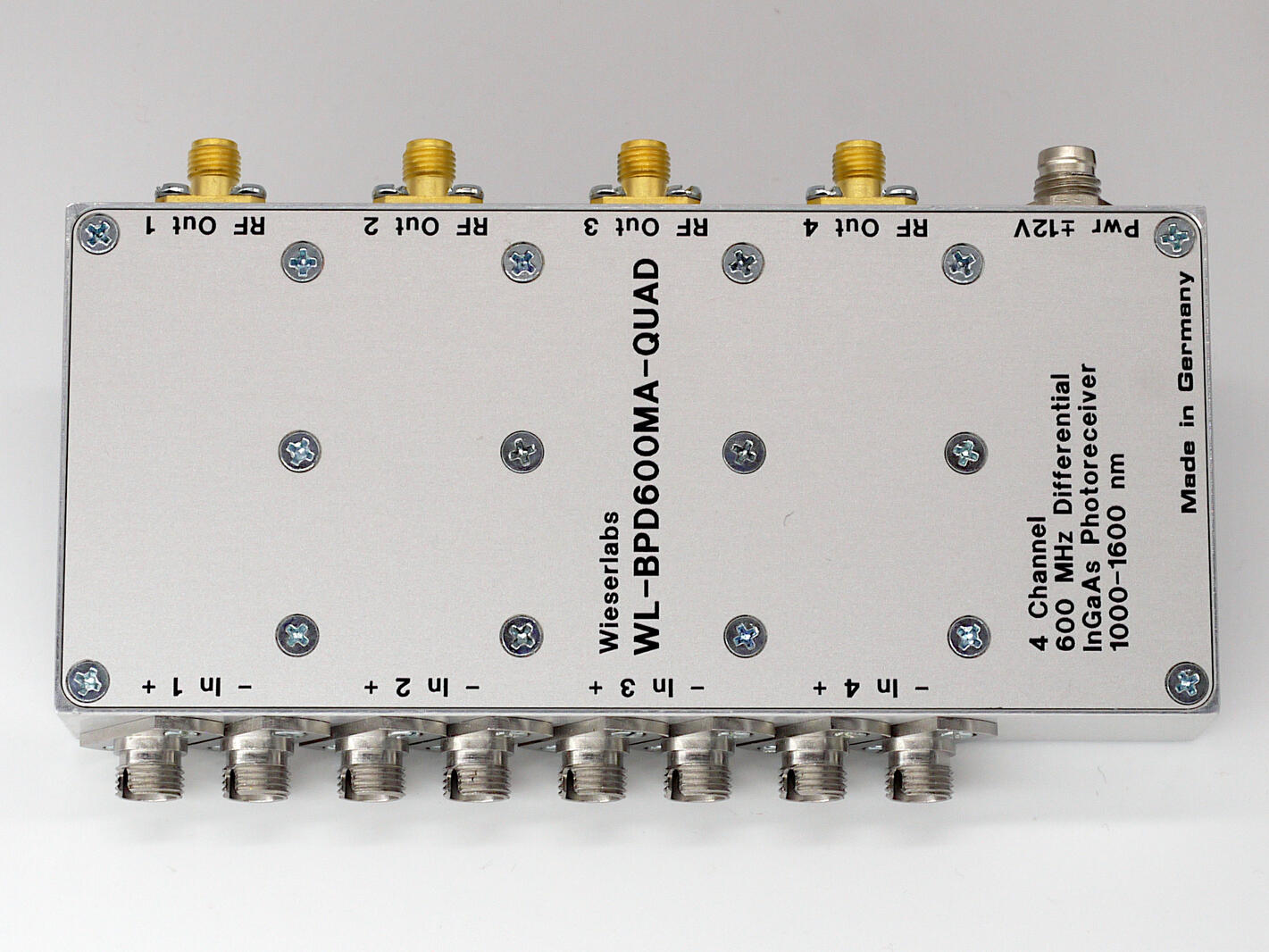

4通道 600MHz 双平衡 InGaAs 低噪声光电探测器
4 通道 · 600MHz 带宽 · 5000V/W 跨阻增益 · 通道隔离优于 70dB
产品简介
WL-BPD600MA-QUAD 是一款交流耦合的四通道双平衡（差分）InGaAs 光电接收器。每通道跨阻增益达 5000V/W（1550nm）、噪声谱密度典型 -130dBm/Hz、典型带宽 600MHz，通道间隔离优于 70dB，可四路并行工作。
产品采用坚固的铝壳，配 FC PC/APC 光纤接口与多个 50Ω SMA 输出，由 ±11V 至 ±15V 双电源供电（3 针 M8 连接器，带反接保护）。
通道间隔离：400MHz 以下优于 -80dB，400MHz 以上优于 -70dB。
官方定位：Wieserlabs 是德国精密光电与射频仪器制造商（2009 年创立于慕尼黑，现总部位于巴伐利亚彭茨贝格，Sigtrona GmbH 旗下品牌），WL-BPD600MA-QUAD 属于其 InGaAs 光电探测产品线中的 四通道平衡探测方案。
核心参数
• 通道数：4 通道
• -3dB 带宽：600MHz / 650MHz / 670MHz（最小/典型/最大）
• 跨阻增益：5000V/W（1550nm）· 4600V/W（1310nm）
• AC 低频截止：26kHz / 30kHz（最小/典型）
• 输入波长范围：1000nm 至 1650nm
• 噪声等效功率（NEP）：20pW/√Hz（典型）· 35pW/√Hz（最大），1MHz 至 650MHz @1550nm
• 噪声谱密度：1MHz 至 800MHz：-130 / -125dBm/Hz · >800MHz：-150dBm/Hz
• 输出 IP3：31dBm
• 输出阻抗：50Ω
• 共模抑制比：25 / 30dB（最小/典型）
• 供电：±11V 至 ±15V 双电源（正电源典型 12V / 320mA；负电源电流受光电流支配，5mA 至 50mA）
• 光纤接口：FC PC/APC
• 最大输入光功率：10mW（损伤阈值）
功能特点
• 四通道并行工作：通道间隔离 400MHz 以下优于 -80dB、400MHz 以上优于 -70dB。
• 高跨阻增益 5000V/W（1550nm）、4600V/W（1310nm），在宽带宽下仍保持高灵敏度。
• 低噪声：噪声谱密度典型 -130dBm/Hz（1MHz 至 800MHz），NEP 典型 20pW/√Hz。
• 输出 IP3 达 31dBm，线性度出色，适合大动态范围多通道探测。
• 坚固铝壳，FC PC/APC 接口与 SMA 输出；±12V 双电源（3 针 M8，带反接保护）。
典型应用
• 干涉测量
• 激光雷达（LIDAR）
• 超高速扫频 OCT（SS-OCT）成像
• 多通道平衡探测，也可单端使用
机械与环境
• 光纤耦合：FC PC/APC 接口
• RF 输出：SMA（母头）
• 供电：3 针 M8 连接器（棕=正、黑=地、蓝=负，带反接保护）
• 外形尺寸：130mm × 59mm × 20mm（重 310g）
• 安装：底部 8 个 M2.5 螺纹孔（螺钉长度 4mm）
资源下载
注：本页指标整理自 Wieserlabs 官网 WL-BPD600MA-QUAD 产品页与数据手册（Rev. 2e, 07/2025）。参数以厂家最终配置为准；详细指标请见 WL-BPD600MA-QUAD 详细指标页。
Wieserlabs · onetest 仪器资源库 · WL-BPD600MA-QUAD 4通道 600MHz 双平衡 InGaAs 低噪声光电探测器
Wieserlabs · Wieserlabs GmbH（Sigtrona GmbH 旗下品牌）
4通道 600MHz 双平衡 InGaAs 低噪声光电探测器
详细指标
产品简介
WL-BPD600MA-QUAD 是一款交流耦合的四通道双平衡（差分）InGaAs 光电接收器。每通道跨阻增益达 5000V/W（1550nm）、噪声谱密度典型 -130dBm/Hz、典型带宽 600MHz，通道间隔离优于 70dB，可四路并行工作。
产品采用坚固的铝壳，配 FC PC/APC 光纤接口与多个 50Ω SMA 输出，由 ±11V 至 ±15V 双电源供电（3 针 M8 连接器，带反接保护）。
详细指标
DC 特性
• 正电源电压（+VS）：11V / 12V / 15V（最小/典型/最大）
• 正电源电流：320mA
• 负电源电压（-VS）：-11V / -12V / -15V（最小/典型/最大）
• 负电源电流：5mA / 50mA（典型/最大，受光电流支配）
AC 特性
• 3dB 带宽：600MHz / 650MHz / 670MHz（最小/典型/最大）
• AC 低频截止：26kHz / 30kHz（最小/典型）
• 输出 IP3：31dBm
• 噪声谱密度（1MHz 至 800MHz）：-130 / -125dBm/Hz
• 噪声谱密度（>800MHz）：-150dBm/Hz
• 噪声等效功率（NEP）：20pW/√Hz（典型）/ 35pW/√Hz（最大），1MHz 至 650MHz @1550nm
• 通道间串扰：-80dB（< 400MHz）· -70dB（> 400MHz）
• 输出阻抗：50Ω
光学特性
• 输入波长范围：1000nm / 1650nm（最小/最大）
• 跨阻增益（1550nm）：5000V/Woptic
• 跨阻增益（1310nm）：4600V/Woptic
• 共模抑制比：25 / 30dB（最小/典型）
• 最大输入功率（损伤阈值）：10mW
环境特性
• 工作温度范围：-20℃ 至 +80℃（非冷凝）
• 存储温度范围：-20℃ 至 +120℃（非冷凝）
机械特性
• 光纤耦合：FC PC/APC 接口
• RF 输出：SMA（母头）
• 供电：3 针 M8 连接器（棕=正、黑=地、蓝=负，带反接保护）
• 外形尺寸：130mm × 59mm × 20mm（重 310g）
• 安装：底部 8 个 M2.5 螺纹孔（螺钉长度 4mm）
注：厂家说明该系列工作温度可实测至 120℃ 环境温度连续工作数天无失效，如需该工况请与厂家确认。
典型应用
• 干涉测量
• 激光雷达（LIDAR）
• 超高速扫频 OCT（SS-OCT）成像
• 多通道平衡探测，也可单端使用
资源下载
注：以上指标逐条摘自 Wieserlabs WL-BPD600MA-QUAD 数据手册（Rev. 2e, 07/2025）。标注 typ. 的按典型值给出，其余按最小/典型/最大三档给出；指标适用条件见各条目括注。
