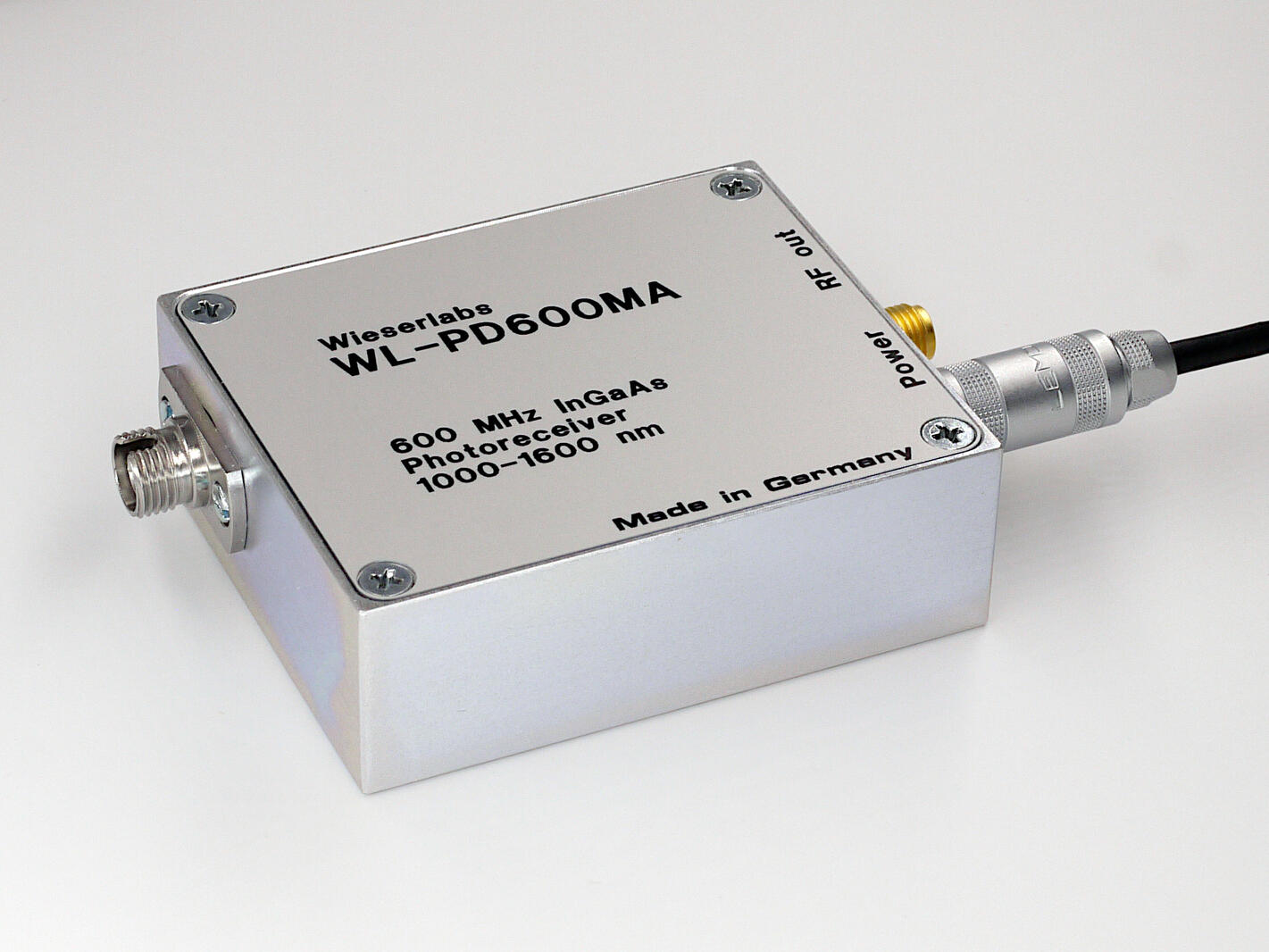

WL-PD600MA 600MHz单端InGaAs低噪声光探测器。交流耦合高速单端InGaAs光电接收器，跨阻增益3200V/W（1550nm）、-3dB带宽典型620MHz、噪声谱密度典型-130dBm/Hz，输入波长1000nm至1650nm；FC光纤接口与50Ω SMA输出，11V至15V单电源供电。适用于激光脉冲监测与噪声测量。
WL-FlexDDS 多通道相位相干1GSps射频信号源。机架式多通道相位相干DDS信号源，1GSps、14位输出DAC，输出0.3MHz至400MHz，频率分辨率0.23Hz、相位分辨率0.0055°，幅度控制动态范围>35dB，频率+相位+幅度每次更新小于2µs，最大输出+10dBm，快速RF开关OSK抑制>60dB，内置32位斜坡发生器（每步4ns至260µs）；USB2.0（可选RS-232）由主机连续载入指令、触发执行。已停产，替代型号WL-FlexDDS-NG与WL-FlexDDS-NG-DUAL。

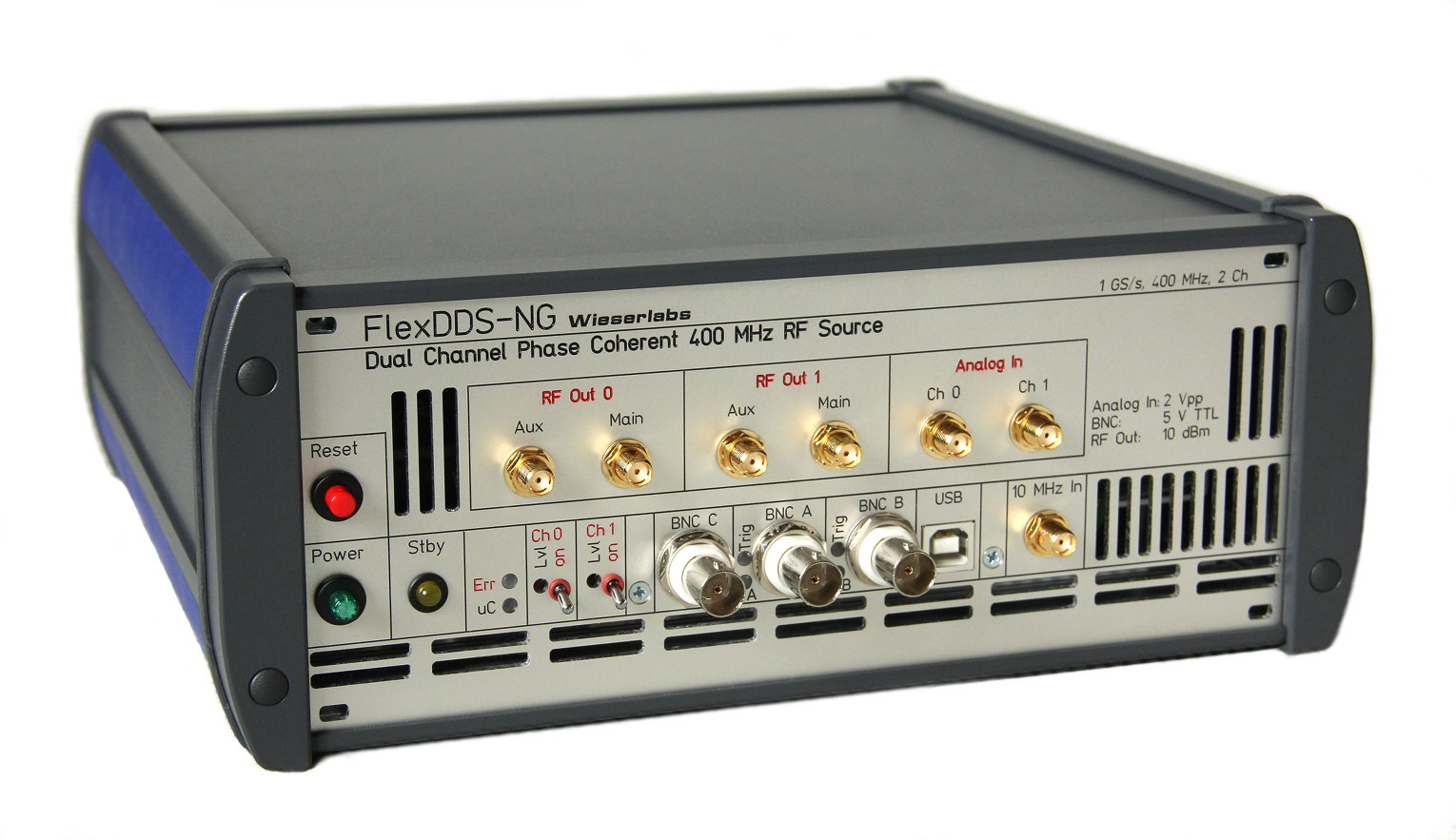

WL-FlexDDS-NG-DUAL 双通道相位连续1GS/s 400MHz捷变射频信号源。双通道相位连续DDS信号发生器，1GS/s、14位分辨率，输出0.3MHz至400MHz（频率分辨率0.23Hz），两通道相位关系精确已知、通道隔离>100dB；主输出最高+10dBm且全量程可调-40dBm至+10dBm，2路独立模拟调制输入（20MHz带宽），每通道独立DDS命令处理器（定时分辨率8ns、指令缓存4096条），快速开关on/off转换<4ns；USB免驱接入。适用于量子光学等多通道相位相参实验。
- «
- 1
- »
WL-FlexDDS-NG 多通道相位连续1GS/s 400MHz捷变射频信号源|Wieserlabs (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
Wieserlabs · Wieserlabs GmbH（Sigtrona GmbH 旗下品牌）
多通道相位连续 1GS/s 400MHz 捷变射频信号源
机架最多 6 槽 / 12 通道 · 0.3MHz 至 400MHz · GBit 以太网 · 内置 Linux 计算机
产品简介
WL-FlexDDS-NG 是一款多通道、相位连续的直接数字合成（DDS）信号发生器。它延续了为马克斯·普朗克量子光学研究所（MPQ）研制的 FlexDDS 多通道射频源的成熟设计，是面向实验物理学家需求的新一代任意波形发生器。机架主机集成了一颗双核 900MHz ARM处理器与 1GB 内存，运行嵌入式 Linux；机架内可存放超过 500MB 的波形发生器指令，相当于一个超大容量的 FIFO 缓存。对于要求更高的应用，或为了给实验室控制计算机减负，用户还可以直接在仪器自带计算机上运行自己的程序。
相比上一代 FlexDDS，FlexDDS-NG 采用高速 GBit 以太网接口（替代 USB），彻底摆脱了操作系统驱动问题，也允许从任意一台计算机（甚至多台计算机分别）控制其通道。机架最多可插入 6 个独立但完全同步的射频发生器槽；全部插满 FlexDDS-NG-1GS 双通道槽时，可获得最多 12 路射频输出。从网络角度看，每个槽都对应一个独立的网络端口，既可单独控制也可同时控制；每个槽都有自己的数字触发与同步 I/O，主机架另提供全局触发输入，用于同步多个槽。
核心参数
• 平台：多通道 DDS，相位连续
• 通道容量：机架最多 6 个射频发生器槽；配 1GS 双通道槽时最多 12 路射频输出
• 可配槽型：FlexDDS-NG-1GS（双通道 1GS/s，0.3MHz 至 400MHz）／FlexDDS-NG-250MS（双通道 250MS/s，0.3MHz 至 100MHz，48 位，I+Q 双输出）
• 1GS 槽频率范围：0.3MHz 至 400MHz（分辨率 0.23Hz）
• 主 RF 输出功率：1GS 槽最高 +13dBm（电平调至最大）；辅助输出 0 至 +3dBm
• 内置计算机：双核 900MHz ARM + 1GB 内存，嵌入式 Linux
• 指令存储：机架内 >500MB
• 网络接口：GBit 以太网（每槽一个独立网络端口）
• 参考时钟：10MHz 参考输入/输出；内部参考 ±1.5ppm
• 时序分辨率：每通道 DCP 8ns；指令缓存 4096 条
• 模拟调制：62.5MS/s（12 至 14 位），±1V，50Ω，20MHz 带宽
• 相位噪声：200MHz 载波、3kHz 偏移处 -100dBc/Hz（典型）
• 通道隔离：>100dB
• 供电：100V 至 240V AC；额定 120W，典型有功功耗 85W
功能特点
• 多通道同步：机架最多 6 个槽、12 路射频输出，各槽完全同步又各自独立可控。
• 全参数实时控制：以确定性时序执行复杂序列。
• 内置嵌入式计算机：双核 900MHz ARM + 1GB 内存，运行 Linux，可在仪器上直接跑用户程序。
• 超大指令缓存：机架内 >500MB 指令存储，像巨型 FIFO 一样连续供给波形数据。
• GBit 以太网接口：高速实时指令流式下发，摆脱 USB 线长限制与驱动依赖，可由多台计算机分别控制不同通道。
• 外部 10MHz 参考输入与输出：可与外部时基锁定，或为其他设备提供时基。
• 每槽独立触发与同步 I/O，主机架另有全局触发输入，便于多槽同步。
• 优异信号质量：低相位噪声、低杂散、低谐波（详见指标页）。
• 已有 15 篇以上同行评议论文引用该产品，科研可信度高。
典型应用
• 驱动声光调制器（AOM）
• 超冷原子实验与相干原子操控
• 需要模拟调制的控制环路
• BEC 蒸发斜坡
• 替换 VFG-150 等旧型号信号源
资源下载
注：本页指标整理自 Wieserlabs 官网 WL-FlexDDS-NG 产品页与机架／槽数据手册（Rack Version 4.5；1GS 槽 Version 5.0, Nov 15, 2023）。机架与槽为标准配置，实际通道数与槽型取决于所选配置。
Wieserlabs · onetest 仪器资源库 · WL-FlexDDS-NG 多通道相位连续 1GS/s 400MHz 捷变射频信号源
Wieserlabs · Wieserlabs GmbH（Sigtrona GmbH 旗下品牌）
多通道相位连续 1GS/s 400MHz 捷变射频信号源
详细指标
产品简介
WL-FlexDDS-NG 是一款多通道、相位连续的直接数字合成（DDS）信号发生器。它延续了为马克斯·普朗克量子光学研究所（MPQ）研制的 FlexDDS 多通道射频源的成熟设计，是面向实验物理学家需求的新一代任意波形发生器。机架主机集成了一颗双核 900MHz ARM处理器与 1GB 内存，运行嵌入式 Linux；机架内可存放超过 500MB 的波形发生器指令，相当于一个超大容量的 FIFO 缓存。对于要求更高的应用，或为了给实验室控制计算机减负，用户还可以直接在仪器自带计算机上运行自己的程序。
相比上一代 FlexDDS，FlexDDS-NG 采用高速 GBit 以太网接口（替代 USB），彻底摆脱了操作系统驱动问题，也允许从任意一台计算机（甚至多台计算机分别）控制其通道。机架最多可插入 6 个独立但完全同步的射频发生器槽；全部插满 FlexDDS-NG-1GS 双通道槽时，可获得最多 12 路射频输出。从网络角度看，每个槽都对应一个独立的网络端口，既可单独控制也可同时控制；每个槽都有自己的数字触发与同步 I/O，主机架另提供全局触发输入，用于同步多个槽。
详细指标
系统（WL-FlexDDS-NG-Rack 机架）
• 槽位容量：最多 6 个射频发生器槽
• 最大射频通道数：12（6 × FlexDDS-NG-1GS 双通道）
• 内置计算机：双核 900MHz ARM 处理器，1GB 内存，嵌入式 Linux
• 指令存储：机架内 >500MB
• 网络接口：GBit 以太网；每槽对应一个独立网络端口
• 触发与同步：每槽独立数字触发/同步 I/O；主机架提供全局触发输入
• 10MHz 参考输入电平：-10dBm 至 +20dBm
• 参考锁定范围：±4ppm（典型）／±8ppm（最大）
• 内部参考容差：±1.5ppm
• 10MHz 参考输出：700mVpp（50Ω）
• 数字 IO 电平：3.3V 至 5.0V（跳线可选，默认 5V）
• 触发输入脉宽：100ns
• 供电电压：100V 至 240V AC
• 供电频率：47Hz 至 63Hz
• 电源额定功率：120W
• 典型有功功耗：85W
• 外形尺寸（不含手柄）：316mm × 124mm × 342mm
• 外形尺寸（含手柄）：361mm × 124mm × 356mm
射频发生器槽（WL-FlexDDS-NG-1GS，双通道 1GS/s）
• 合成方式：直接数字合成（DDS），1GS/s，14 位分辨率
• 输出频率范围：0.3MHz 至 400MHz（分辨率 0.23Hz）
• 输出通道：2 个独立通道，相位关系精确已知
• 主 RF 输出功率：最高 +13dBm（电平调至最大）
• 辅助 RF 输出功率：0 至 +3dBm
• 相位噪声：200MHz 载波、3kHz 偏移处 -100dBc/Hz（典型）；300kHz 偏移处 < -110dBc/Hz
• 谐波：输出不超过 +10dBm 时 2、3 次谐波 < -45dBc；80MHz 满功率下约 -60dBc
• 通道隔离：>100dB
• 内部参考容差：±1.5ppm
• 数字 IO 电平：3.3V 至 5.0V（跳线可选，默认 5V）
• 触发输入脉宽：100ns
实时控制、波形与调制
• DDS 命令处理器（DCP）：每通道一个，8ns 定时分辨率，独立指令缓存 4096 条（可在线加载更多）
• 参数更新速度：频率 + 相位 + 幅度合计每次更新 < 2µs
• Profile：最多 8 个可独立编程的 profile（频率、相位、幅度），纳秒级切换
• 扫频/扫相/扫幅：线性、相位连续；支持外部 hold 与方向输入
• 斜坡发生器：32 位；步进速度 4ns 至 260µs（16 位分辨率）；起止点与步长可选，正负斜率独立控制
• 内部 RAM：最多 1024 字（32 位），用于存储与回放复杂输出序列
• 模拟调制输入：2 路独立；±1V，50Ω，20MHz 带宽；62.5MS/s 采样（12 或 14 位）
• 模拟调制格式：幅度、相位、频率、polar；传递函数的斜率与截距可数字设置；延迟 0.3µs
• 精度：相位偏移 16 位（0.005°）；幅度缩放 14 位（0.006%）；频率调谐 32 位（0.23Hz）
• 输出开关：on/off 转换 < 4ns，最短脉宽 12ns；关断状态无信号泄漏
• 幅度斜坡：8µs 至 4s 线性升降
• 输出功率平坦度：全频段 ±0.8dB（典型）
型号与组件
• FlexDDS-NG-Rack：主机架，集成 GBit 以太网计算机接口与电源，最多容纳 6 个射频发生器槽
• FlexDDS-NG-1GS：双通道 1GS/s、400MHz 射频发生器槽
• FlexDDS-NG-250MS：双通道 250MS/s、100MHz 射频发生器槽；48 位频率调谐（分辨率 <1µHz），每通道 2 路（I/Q，相差 90°）输出
典型应用
• 驱动声光调制器（AOM）
• 超冷原子实验与相干原子操控
• 需要模拟调制的控制环路
• BEC 蒸发斜坡
• 替换 VFG-150 等旧型号信号源
资源下载
注：以上指标逐条摘自 Wieserlabs WL-FlexDDS-NG 机架数据手册（Version 4.5）与 WL-FlexDDS-NG-1GS 槽数据手册（Version 5.0, Nov 15, 2023）。标注 typ. 的按典型值给出；250MS 槽的详细指标请见其单独数据手册。
