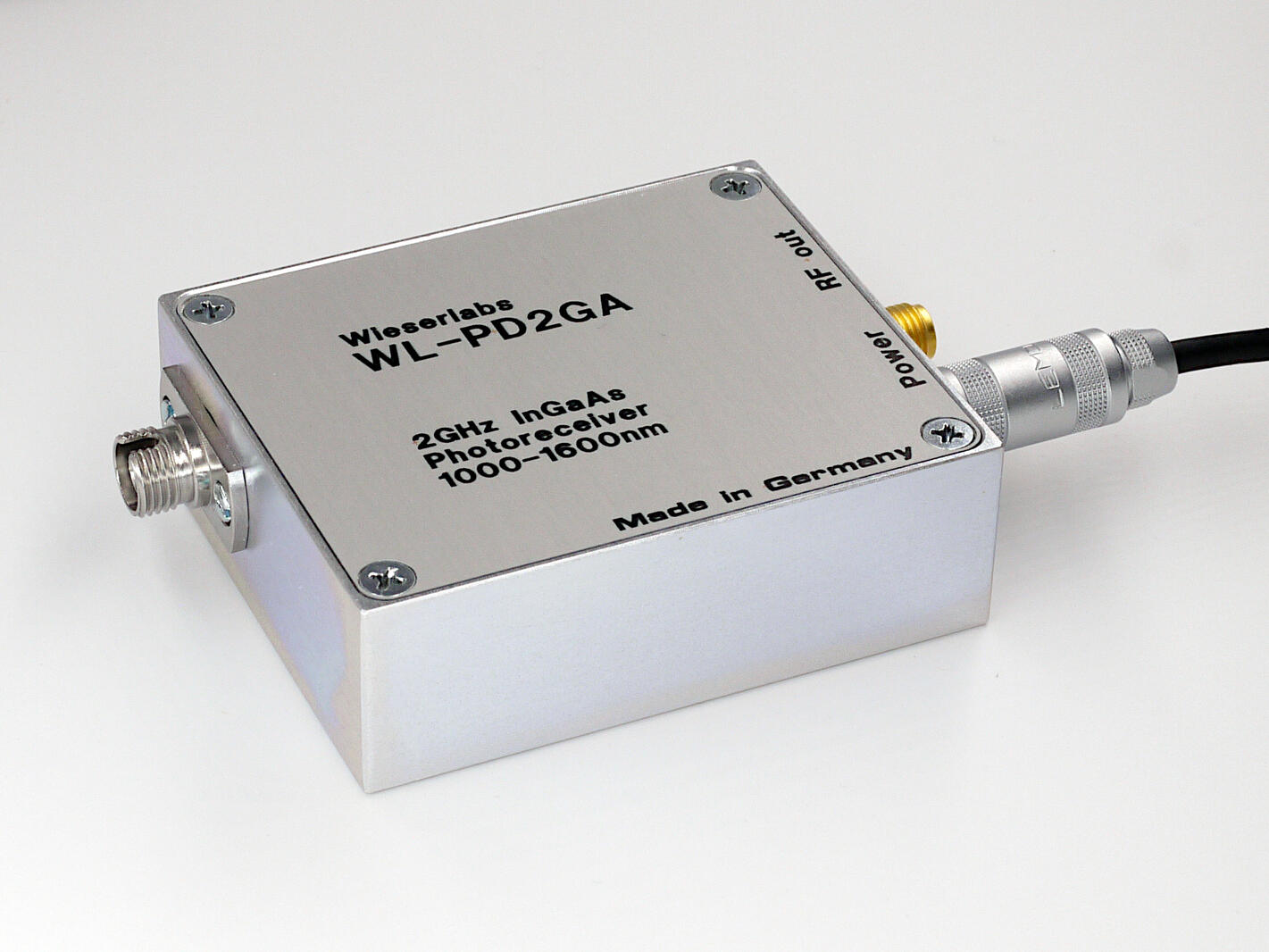

WL-PD2GA 2GHz单端InGaAs低噪声光探测器。交流耦合高速单端InGaAs光电接收器，跨阻增益3200V/W（1550nm）、-3dB带宽典型2100MHz、上升时间190ps、噪声谱密度典型-130dBm/Hz，输入波长1000nm至1650nm；FC光纤接口与50Ω SMA输出，11V至15V单电源供电。适用于高速激光脉冲监测与噪声测量。

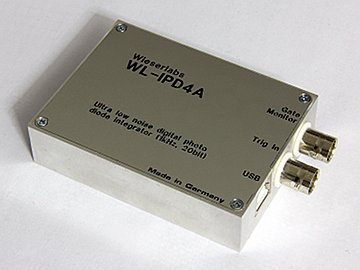

WL-IPD4A 4通道USB数字门积分光电探测器。数字门积分器（Boxcar）模块，最多可接4只光电二极管，触发脉冲到来后4路输入按设定门宽同时积分，积分结果由内置20位ADC数字化后经USB传至计算机；最高转换率1.15kHz，门宽8µs至64µs（内置定时器），满量程12pC至350pC可调，动态范围优于1:100000，350pC满量程噪声<10ppm；USB虚拟串口接入，外触发支持上升沿/下降沿。适用于微弱光脉冲的门积分测量。
WL-FlexDDS-NG 多通道相位连续1GS/s 400MHz捷变射频信号源。机架式多通道相位连续DDS信号发生器，机架最多6个射频发生器槽、配1GS双通道槽时最多12路射频输出，1GS槽覆盖0.3MHz至400MHz（分辨率0.23Hz）、主输出最高+13dBm；内置双核900MHz ARM+1GB内存的嵌入式Linux计算机，机架内指令存储>500MB，GBit以太网（每槽独立网口）、10MHz参考时钟输入/输出，每通道DDS命令处理器定时分辨率8ns、缓存4096条。适用于量子光学等大规模相位相参实验。
- «
- 1
- »
WL-FlexDDS 多通道相位相干1GSps射频信号源|Wieserlabs (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
Wieserlabs · Wieserlabs GmbH（Sigtrona GmbH 旗下品牌）
多通道相位相干 1GSps 射频信号源
最多 8 个射频发生器槽 · 0.3MHz 至 400MHz · 14 位 DDS · 通道间相位相参
产品简介
WL-FlexDDS 是一款多通道、相位相干（phase-coherent）的射频信号源，专为需要「从计算机实时控制所有信号参数」的实验物理学家而设计。使用时先由主机把一系列动作（如改变幅度或频率、启动扫频等）编译成指令，经 USB（或 RS-232）链路下发到 FlexDDS-Rack；每当（实时异步）触发输入被激活一次，机架就执行一条或多条指令，然后等待下一次触发。指令由主机连续载入，因此连续指令的条数不受限制。
该产品最突出的特性是通道间具有明确且已知的相位关系：两个通道可以很方便地被设置为同频率、同相位（或指定相位差）输出；把其中一个通道的频率略微失谐，两通道之间的相位差就会随时间线性增大。
系统由三部分组成：FlexDDS-Rack（19 英寸机架，集成计算机接口与电源）、FlexDDS（射频发生器槽模块）与 FlexDDS-FPCtl（提供参考时钟与触发的前面板控制槽）。一个机架最多可插入 8 个独立的 FlexDDS 发生器槽与 1 个 FPCtl 控制槽。
核心参数
• 系统构成：FlexDDS-Rack 机架 + FlexDDS 发生器槽 + FlexDDS-FPCtl 控制槽
• 机架容量：最多 8 个射频发生器槽 + 1 个前面板控制槽
• 合成方式：DDS，1GSps，14 位输出 DAC
• 输出频率范围：0.3MHz 至 400MHz（正弦波）
• 频率分辨率：0.23Hz（32 位频率调谐字）
• 相位分辨率：0.0055°（16 位相位偏移字）
• 幅度控制：模拟衰减器 >35dB 动态范围；14 位数字幅度（线性）
• 参数更新速度：频率 + 相位 + 幅度每次更新 < 2µs
• 最大输出功率：+10dBm（50Ω）；辅助监视输出 -5dBm（50Ω）
• 快速 RF 开关：OSK 抑制 >60dB，可对输出功率做线性升/降
• 斜坡发生器：32 位，每步 4ns 至 260µs（16 位分辨率）
• 参考时钟：10MHz 参考输入 + 独立参考输出
• 计算机接口：USB 2.0；可选 RS-232
• 产品状态：已停产，官方替代型号为 WL-FlexDDS-NG / WL-FlexDDS-NG-DUAL
功能特点
• 多通道相位相参：机架内最多 8 个槽可完全同步，通道间相位关系已知、可调，掉电重启后依然可重复。
• 全参数实时控制：幅度/频率/相位的变化与扫频启动等动作均编译为指令，由主机连续下发，触发即执行，指令条数不限。
• 相位连续调频：DDS 结构决定频率切换不破坏输出相位连续性。
• 内置 32 位斜坡发生器：可对频率、相位或幅度做线性扫掠，起止点与步长均可按 0.23Hz（频率）分辨率选取；正负斜率的速度与步长可独立设置。
• 斜坡外部控制：支持外部 ramp hold 输入临时冻结斜坡、外部方向输入改变扫掠方向；斜坡结束行为可配置为「保持终值 / 跳回起始值 / 反向折返」。
• 最多 8 组可独立编程的 profile（频率、相位、幅度），切换速度远快于逐参数更新。
• 板载存储：最多 1024 字（32 位）内部 RAM，用于存储并回放复杂输出序列。
• 可选 PDCPU 高速重构附加件：槽内 31.25MHz（1GHz/32）处理器 + 8192 字指令 RAM，指令单周期执行，支持条件跳转实现循环，可获得纳秒级时间确定性的实时输出。
• 优异信号质量：窄带噪声底 < -70dBc（10Hz 分辨率，约相当于 -80dBc/Hz）；+10dBm 输出下 2、3 次谐波 < -45dBc；300kHz 至 400MHz 快速扫频时输出功率波动约 1dB。
典型应用
• 驱动声光调制器（AOM）
• 超冷原子实验与相干原子操控
• BEC 蒸发斜坡
• 替换 VFG-150 等旧型号信号源
资源下载
注：本页指标整理自 Wieserlabs WL-FlexDDS 数据手册（Rev. 2c 2, Nov 2011）。该机型官方已标注 Discontinued，被 WL-FlexDDS-NG 取代；手册数据为早期版本，最终配置以厂家确认为准。
Wieserlabs · onetest 仪器资源库 · WL-FlexDDS 多通道相位相干 1GSps 射频信号源
Wieserlabs · Wieserlabs GmbH（Sigtrona GmbH 旗下品牌）
多通道相位相干 1GSps 射频信号源
详细指标
产品简介
WL-FlexDDS 是一款多通道、相位相干（phase-coherent）的射频信号源，专为需要「从计算机实时控制所有信号参数」的实验物理学家而设计。使用时先由主机把一系列动作（如改变幅度或频率、启动扫频等）编译成指令，经 USB（或 RS-232）链路下发到 FlexDDS-Rack；每当（实时异步）触发输入被激活一次，机架就执行一条或多条指令，然后等待下一次触发。指令由主机连续载入，因此连续指令的条数不受限制。
该产品最突出的特性是通道间具有明确且已知的相位关系：两个通道可以很方便地被设置为同频率、同相位（或指定相位差）输出；把其中一个通道的频率略微失谐，两通道之间的相位差就会随时间线性增大。
详细指标
射频输出
• 合成方式：DDS，1GSps，14 位输出 DAC
• 输出频率范围：0.3MHz 至 400MHz（正弦波）
• 频率调谐：32 位调谐字，分辨率 0.23Hz
• 相位偏移：16 位字，分辨率 0.0055°
• 幅度控制：模拟幅度衰减器动态范围 >35dB（外部电平输入或电位器）；另有 14 位数字幅度控制（线性刻度）
• 快速 RF 开关（OSK）：对输出频率的抑制 >60dB；可选对 RF 输出功率做线性升/降
• 参数更新速度：频率 + 相位 + 幅度合计每次更新 < 2µs（每通道）
• Profile：最多 8 个可独立编程的 profile（频率、相位、幅度），可更快速地选择/切换
• 最大输出功率：+10dBm（50Ω）
• 辅助 RF 输出：-5dBm（50Ω），用于监视
• 输出功率平坦度：300kHz 至 400MHz 快速扫频条件下约 1dB 波动
斜坡发生器
• 类型：32 位
• 可扫参数：频率、相位或幅度
• 起点/终点：精确可选（频率分辨率 0.23Hz）
• 步长：可选（例如频率以 0.23Hz 为步进）
• 步进速度：16 位分辨率，每步 4ns 至 260µs
• 正/负斜率：速度与步长可各自独立设置
• 斜坡结束行为：保持终值（常规）／跳回起始值／改变方向折返
• 外部控制：可选外部 ramp hold 输入（临时冻结）与 ramp direction 输入
• 相位连续性：斜坡前、中、后均保持相位连续
序列与存储
• 内部 RAM：最多 1024 字（32 位），用于存储与回放复杂输出序列
• 指令下发：由主机经 USB/RS-232 连续载入，连续指令数不受限制
• 可选 PDCPU 附加件：槽内处理器 31.25MHz（1GHz/32），8192 字指令 RAM，每条指令单周期
• PDCPU 指令集：写 DDS 核心（频率/相位 16 位、幅度、polar 模式 8+8 位）、切换 profile、改 ramp 方向/hold/OSK、等待事件、等待 32ns 至 2 分钟、改 DDS 寄存器、跳转、条件跳转（可实现循环）
系统与接口
• 机架容量：最多 8 个 FlexDDS 射频发生器槽 + 1 个 FlexDDS-FPCtl 前面板控制槽
• 通道同步：槽间可完全同步（相位相干），并可在槽间做相位对齐（如槽 1 正弦、槽 2 余弦），对齐结果掉电重启后仍可重复
• 参考时钟：10MHz 参考时钟输入 + 独立参考时钟输出
• 触发：独立实时触发输入，可同时触发最多 8 个槽的任意组合
• 计算机接口：USB 2.0；可选 RS-232
• 供电：由 FlexDDS-Rack 机架统一供电
• 产品状态：已停产；官方推荐下一代多通道机型 WL-FlexDDS-NG 与双通道机型 WL-FlexDDS-NG-DUAL
信号质量
• 窄带无杂散动态范围：以 10Hz 分辨率测量时，主输出频率附近的噪声「裙」低于 -70dBc，相当于窄带噪声功率密度 -80dBc/Hz。
• 宽带 SFDR：改进后的放大器设计在输出功率不超过 +10dBm 时，2、3 次谐波低于 -45dBc；输出功率降低时谐波更低。多数频段上宽带 SFDR 优于 -45dBc。
• 输出功率平坦度：在 300kHz 至 400MHz 快速扫频下，观测到的功率电平变化为 1dB。
典型应用
• 驱动声光调制器（AOM）
• 超冷原子实验与相干原子操控
• BEC 蒸发斜坡
• 替换 VFG-150 等旧型号信号源
资源下载
注：以上指标逐条摘自 Wieserlabs WL-FlexDDS 数据手册（Rev. 2c 2, Nov 2011）。该手册声明所载信息为早期版本，最终指标可能与表中相近或更优，但后续修订也可能带来个别参数变化，具体以厂家确认结果为准。
