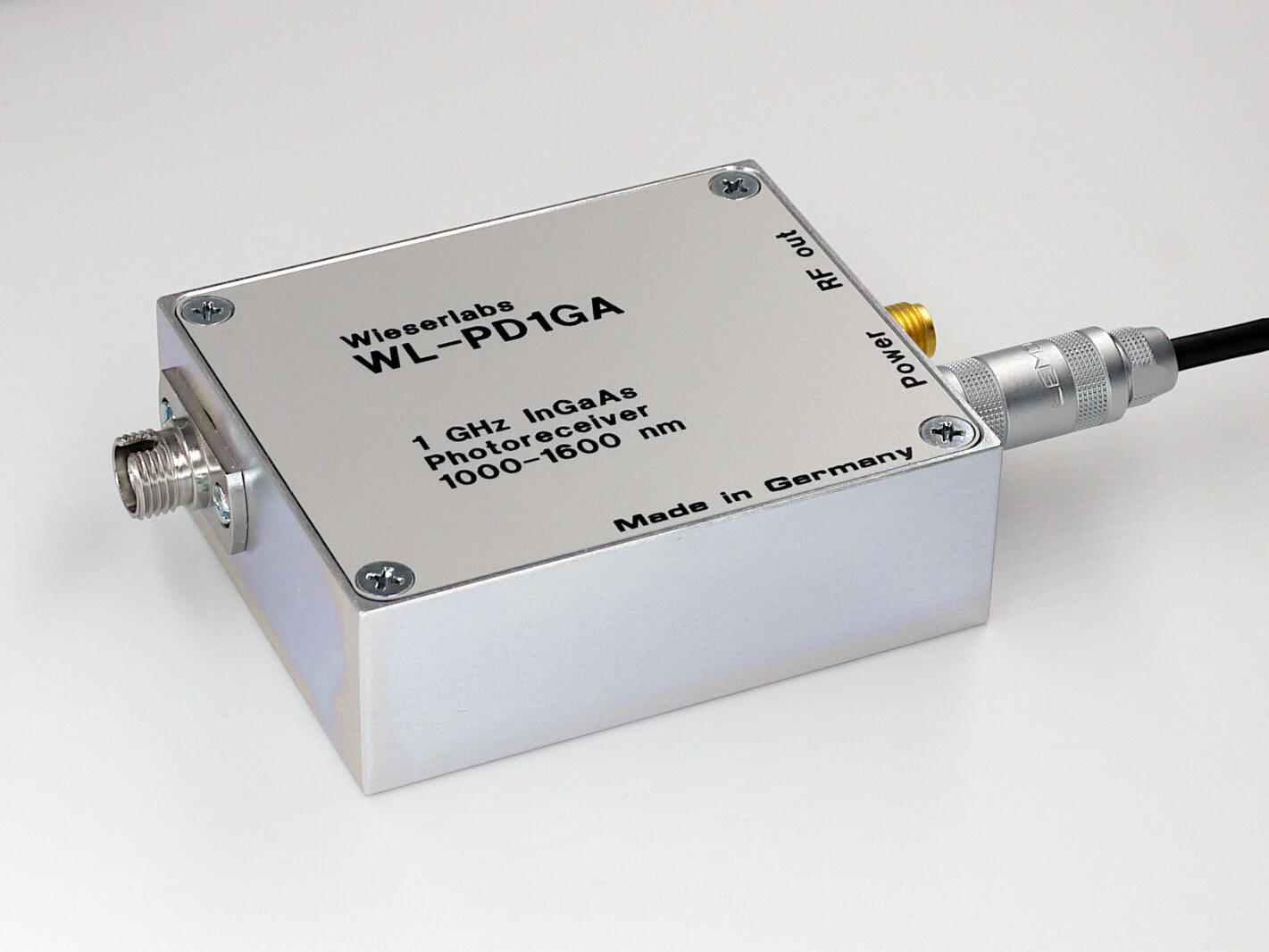

WL-PD1GA 1GHz单端InGaAs低噪声光探测器。交流耦合高速单端InGaAs光电接收器，跨阻增益3200V/W（1550nm）、-3dB带宽典型1000MHz、上升时间350ps、噪声谱密度典型-130dBm/Hz，输入波长1000nm至1650nm；FC光纤接口与50Ω SMA输出，11V至15V单电源供电。适用于激光脉冲监测与噪声测量。
WL-IPD4A 4通道USB数字门积分光电探测器。数字门积分器（Boxcar）模块，最多可接4只光电二极管，触发脉冲到来后4路输入按设定门宽同时积分，积分结果由内置20位ADC数字化后经USB传至计算机；最高转换率1.15kHz，门宽8µs至64µs（内置定时器），满量程12pC至350pC可调，动态范围优于1:100000，350pC满量程噪声<10ppm；USB虚拟串口接入，外触发支持上升沿/下降沿。适用于微弱光脉冲的门积分测量。
WL-FlexDDS 多通道相位相干1GSps射频信号源。机架式多通道相位相干DDS信号源，1GSps、14位输出DAC，输出0.3MHz至400MHz，频率分辨率0.23Hz、相位分辨率0.0055°，幅度控制动态范围>35dB，频率+相位+幅度每次更新小于2µs，最大输出+10dBm，快速RF开关OSK抑制>60dB，内置32位斜坡发生器（每步4ns至260µs）；USB2.0（可选RS-232）由主机连续载入指令、触发执行。已停产，替代型号WL-FlexDDS-NG与WL-FlexDDS-NG-DUAL。
- «
- 1
- »
WL-PD2GA 2GHz单端InGaAs低噪声光探测器|Wieserlabs (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
Wieserlabs · Wieserlabs GmbH（Sigtrona GmbH 旗下品牌）
2GHz InGaAs 低噪声光电探测器
2GHz 带宽 · 3000V/W 跨阻增益 · 190ps 上升时间 · 1000nm至1650nm
产品简介
WL-PD2GA 是一款交流耦合的高速单端 InGaAs 光电接收器，跨阻增益 3000V/W（1300nm）、噪声谱密度典型 -130dBm/Hz，典型带宽 2100MHz，适用于激光脉冲监测与噪声测量等场合。
产品采用坚固的铝制外壳，配一个 FC 光纤接口与一个 50Ω SMA 输出，单路 11V 至 15V 直流供电即可工作。
官方定位：Wieserlabs 是德国精密光电与射频仪器制造商（2009 年创立于慕尼黑，现总部位于巴伐利亚彭茨贝格，Sigtrona GmbH 旗下品牌），WL-PD2GA 属于其 InGaAs 光电探测产品线中的 单端探测方案。
核心参数
• -3dB 带宽：1800MHz / 2100MHz（最小/典型）
• 上升时间：190ps（脉冲输入）
• 跨阻增益：3200V/W（1550nm）· 3000V/W（1310nm）
• AC 低频截止：260kHz / 300kHz（最小/典型）
• 输入波长范围：1000nm 至 1650nm
• 噪声谱密度：1MHz 至 2500MHz：-130dBm/Hz · >2500MHz：-150dBm/Hz
• 输出 IP3：28dBm
• 输出阻抗：50Ω
• 供电：11V 至 15V 单电源（典型 12V / 110mA）
• 光纤接口：FC（兼容 FC/PC 与 FC/APC）
• 最大输入光功率：10mW（损伤阈值）
功能特点
• 高跨阻增益 3000V/W（1300nm）/ 3200V/W（1550nm），单端高灵敏探测。
• 低噪声：噪声谱密度典型 -130dBm/Hz（1MHz 至 1400MHz），NEP 典型 20pW/√Hz。
• 宽波长范围 1000nm 至 1650nm，兼容 1310nm 与 1550nm 光通信波段。
• 交流耦合，低频截止约 300kHz，可抑制直流漂移与低频噪声。
• 坚固铝制外壳（50mm × 60mm × 20mm，105g），单电源 11V 至 15V 供电。
• 价格有竞争力，可直接向厂家询价。
典型应用
• 激光脉冲监测
• 噪声测量
• 超快光学与高速光电探测
机械与环境
• 光纤耦合：FC 接口（兼容 FC/PC 与 FC/APC）
• RF 输出：SMA（母头）
• 供电输入：推拉式 LEMO 插头（随探测器提供）
• 外形尺寸：50mm × 60mm × 20mm（不含线缆重 105g）
• 安装：底部 4 个 M2.5 螺纹孔（螺钉长度 4mm）
资源下载
注：本页指标整理自 Wieserlabs 官网 WL-PD2GA 产品页与数据手册（Rev. 2d, 04/2025）。参数以厂家最终配置为准；详细指标请见 WL-PD2GA 详细指标页。
Wieserlabs · onetest 仪器资源库 · WL-PD2GA 2GHz InGaAs 低噪声光电探测器
Wieserlabs · Wieserlabs GmbH（Sigtrona GmbH 旗下品牌）
2GHz InGaAs 低噪声光电探测器
详细指标
产品简介
WL-PD2GA 是一款交流耦合的高速单端 InGaAs 光电接收器，跨阻增益 3000V/W（1300nm）、噪声谱密度典型 -130dBm/Hz，典型带宽 2100MHz，适用于激光脉冲监测与噪声测量等场合。
产品采用坚固的铝制外壳，配一个 FC 光纤接口与一个 50Ω SMA 输出，单路 11V 至 15V 直流供电即可工作。
详细指标
DC 特性
• 供电电压（+VS）：11V / 12V / 15V（最小/典型/最大）
• 供电电流：110mA
AC 特性
• 3dB 带宽：1800MHz / 2100MHz（最小/典型）
• 上升时间：190ps（脉冲输入）
• AC 低频截止：260kHz / 300kHz（最小/典型）
• 输出 IP3：28dBm
• 二次谐波：-40dBc（Pout=0dBm）· -53dBc（Pout=-10dBm）
• 三次谐波：-45dBc（Pout=0dBm）· -47dBc（Pout=-10dBm）
• 噪声谱密度（1MHz 至 2500MHz）：-130dBm/Hz
• 噪声谱密度（>2500MHz）：-150dBm/Hz
• 输出阻抗：50Ω
光学特性
• 输入波长范围：1000nm / 1650nm（最小/最大）
• 跨阻增益（1550nm）：3200V/Woptic
• 跨阻增益（1310nm）：3000V/Woptic
• 最大输入功率（损伤阈值）：10mW
环境特性
• 工作温度范围：-20℃ 至 +80℃（非冷凝）
• 存储温度范围：-20℃ 至 +120℃（非冷凝）
机械特性
• 光纤耦合：FC 接口（兼容 FC/PC 与 FC/APC）
• RF 输出：SMA（母头）
• 供电输入：推拉式 LEMO 插头（随探测器提供）
• 外形尺寸：50mm × 60mm × 20mm（不含线缆重 105g）
• 安装：底部 4 个 M2.5 螺纹孔（螺钉长度 4mm）
注：厂家说明该系列工作温度可实测至 120℃ 环境温度连续工作数天无失效，如需该工况请与厂家确认。
典型应用
• 激光脉冲监测
• 噪声测量
• 超快光学与高速光电探测
资源下载
注：以上指标逐条摘自 Wieserlabs WL-PD2GA 数据手册（Rev. 2d, 04/2025）。标注 typ. 的按典型值给出，其余按最小/典型/最大三档给出；指标适用条件见各条目括注。
