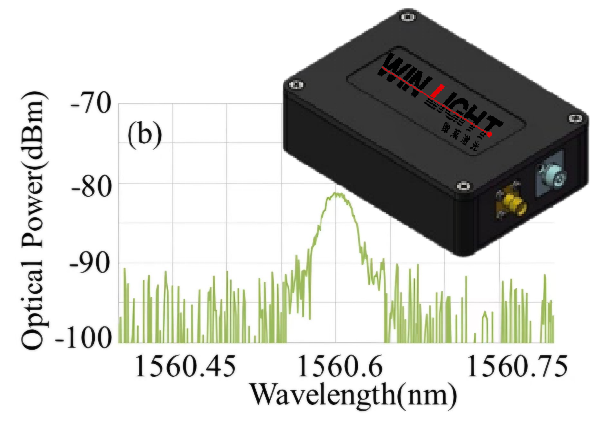

-100dBm高灵敏度光探测器。WL-ULPD气密封装高可靠探测器模块，可接收-80dBm/-100dBm极微弱光信号；工作波长800nm至1700nm、光平均功率输入范围-100dBm至0dBm、饱和输出光功率42、响应度典型0.95、回损不大于-37dB、输出阻抗50Ω、DC5V供电、工作温度-5至+55℃。低噪声、高增益，具备超高接收灵敏度，适用于通信与传感领域的微弱光信号检测。

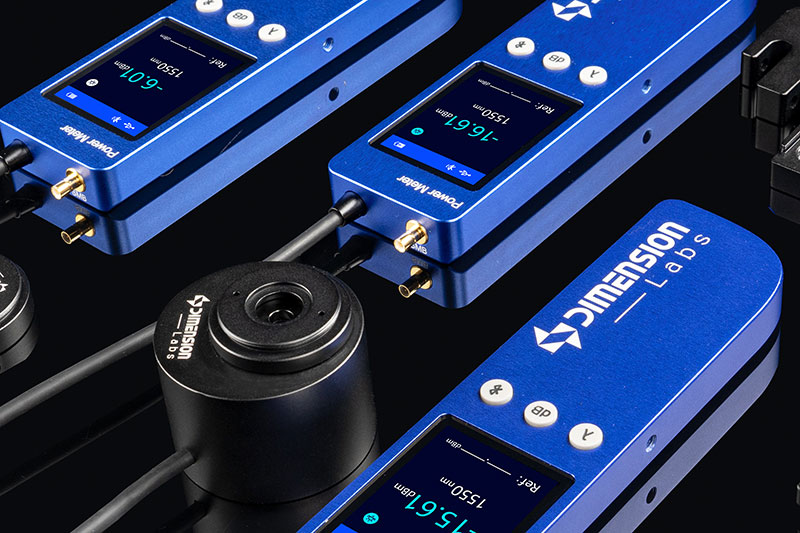

搭载前沿智能测量软件，实现对激光功率的极致精度测量！
精确测量3dB截频、差分、交调/互调、噪声系数等参数测试波长 覆盖C波段（1530-1565nm），1310±5nm，可定制波长点绝对频率响应精度 ±1.1dB@8GHz相对频率响应精度 ±0.7dB@8GHz幅频响应重复性 ±0.13dB@8GHz
同厂商产品
WL-PD2GA 2GHz单端InGaAs低噪声光探测器。交流耦合高速单端InGaAs光电接收器，跨阻增益3200V/W（1550nm）、-3dB带宽典型2100MHz、上升时间190ps、噪声谱密度典型-130dBm/Hz，输入波长1000nm至1650nm；FC光纤接口与50Ω SMA输出，11V至15V单电源供电。适用于高速激光脉冲监测与噪声测量。

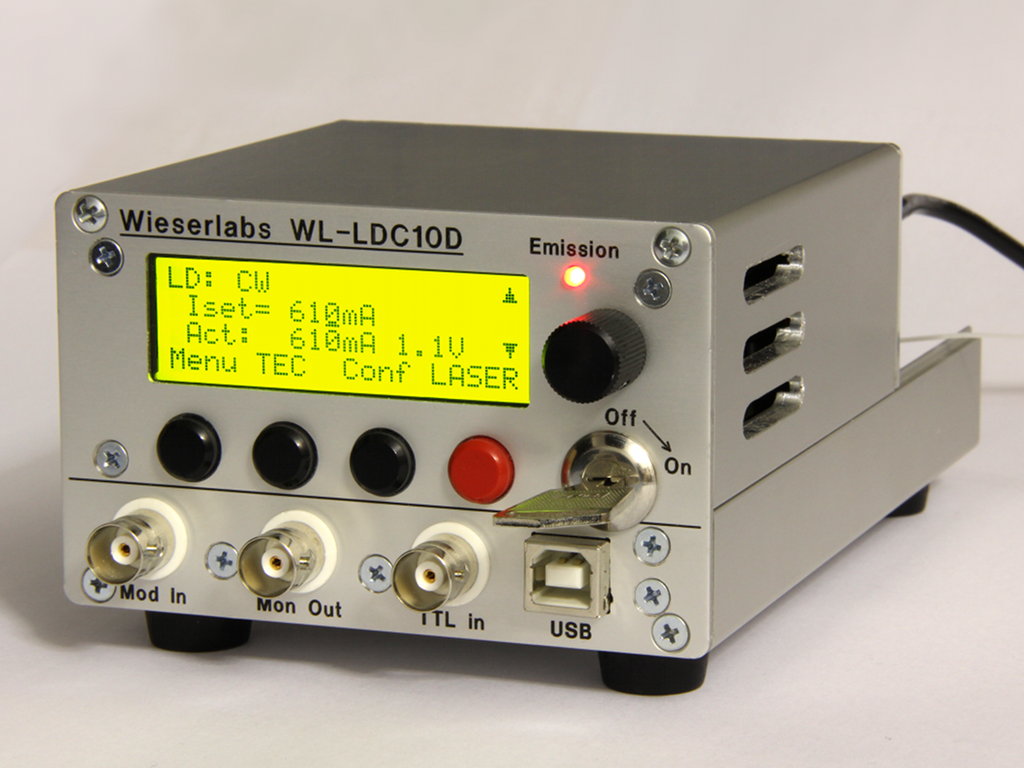

WL-LDC10D 高速激光二极管/SOA/BOA控制器。高速激光二极管驱动器，专为驱动近红外波段的半导体光放大器（SOA）与增强光放大器（BOA）设计；模拟带宽DC至15MHz，最大输出驱动电流1A（可调限流200mA至1A），压摆率50A/µs、上升时间20ns、下降时间22ns，模拟输入-6.5V至+6.5V；内置TEC控制器（最大1.5A，温度与电流限值可调），USB虚拟COM口配合前面板旋钮/按键控制，15V至16V供电。适用于激光器开关切换与模拟调制。

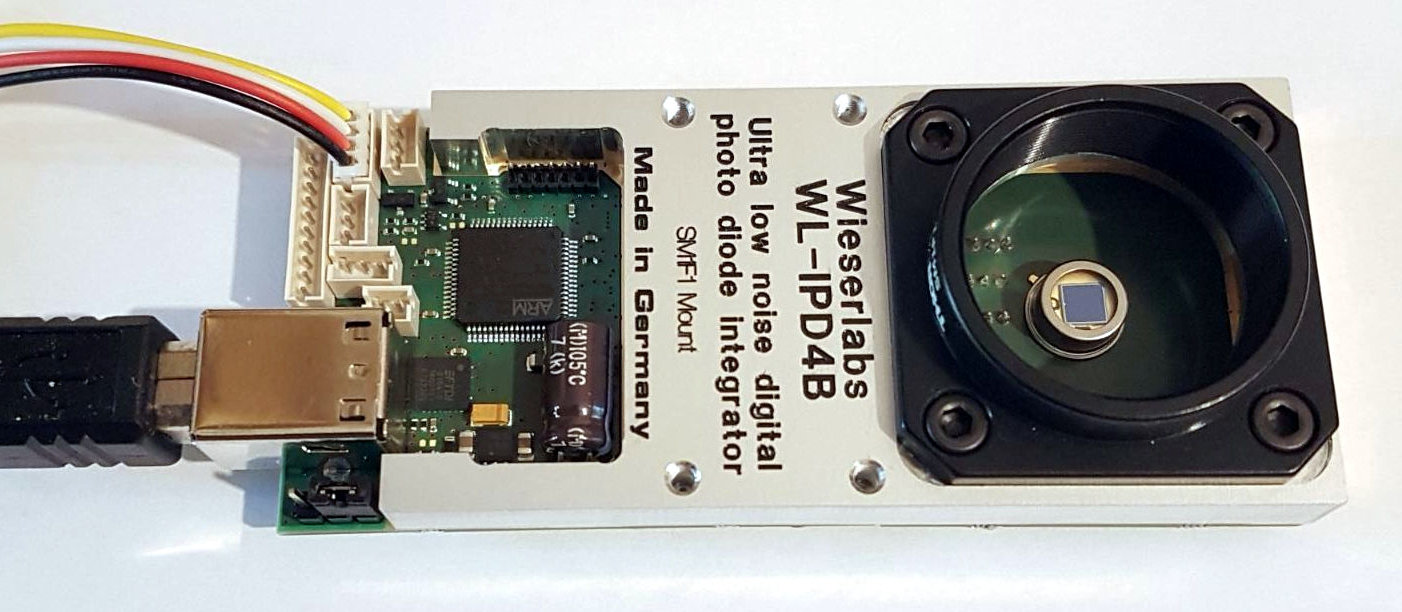

WL-IPD4B 4通道USB数字超低噪声门积分光电探测器。数字Boxcar（门积分）积分器模块，最多可贴装4只光电二极管，4路输入按设定门宽同时积分，结果由内置20位ADC数字化后经USB传至计算机；最高转换率1.2kHz，门宽6µs至1s（内置定时器，另支持500µs至1s无间隙连续积分），满量程50pC至350pC可调，动态范围最高1:250000，多数应用噪声低于散粒噪声极限；提供USB（虚拟串口）、3.3V UART与SPI从机三种接口，外触发支持TTL/LVDS。适用于超低噪声的微弱光脉冲门积分测量。
- «
- 1
- »
WL-IPD4A 4通道USB数字门积分光电探测器|Wieserlabs (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
Wieserlabs · Wieserlabs GmbH（Sigtrona GmbH 旗下品牌）
USB 数字门积分光电探测器
4 通道 Boxcar 门积分 · 20 位 ADC · 门宽 8µs 至 64µs · 动态范围优于 1:100000
产品简介
WL-IPD4A 是一款高集成度的数字门积分器（Boxcar），可直接连接最多 4 只光电二极管。触发脉冲到来后，4 路输入按设定门宽同时积分，积分结果由内置 20 位 ADC 数字化后经 USB 传至计算机。
IPD4A 可连续采集 4 路信号与 4 路背景，并以最高 1.15kHz 的速率经 USB 上传而不丢脉冲，适合 1kHz 重复频率系统下的逐脉冲测量。USB 接口以虚拟串口（VCP）形式注册，可直接集成到 LabVIEW 等实验控制软件。
核心参数
• 通道数：最多 4 路同时积分
• 最高转换率：1.15kHz
• 门宽（Gate Time）：8µs 至 64µs，内置定时器
• ADC 分辨率：20 位
• 满量程范围：12pC 至 350pC 可调
• 动态范围：优于 1 : 100000
• 噪声：350pC 满量程 < 10ppm；低至 50pC 满量程 < 20ppm（典型）
• 接口：USB（虚拟串口 VCP）
• 外部触发：上升沿或下降沿
• 外形尺寸：60mm × 83mm × 21mm（另有 60mm × 83mm × 20mm 版本）
功能特点
• 四路同步积分：单次触发后 4 个输入同时积分，最高 1.15kHz 重复率。
• 每次测量同时完成信号与背景采集，抑制背景漂移。
• 门宽 8µs 至 64µs，由内置定时器控制。
• 20 位 ADC，满量程 12pC 至 350pC 可调，动态范围优于 1 : 100000。
• 极低噪声：350pC 满量程 < 10ppm，降至 50pC 满量程 < 20ppm（典型）。
• 板载 800 字节 FIFO：即使主机存在延迟，也能在最高速率下连采数百万个样本而不丢脉冲。
• USB 虚拟串口连接，无需专用驱动，直接集成到 LabVIEW 等实验控制软件。
典型应用
• 最高 1kHz 系统下的激光脉冲监测与信号测量
• 逐脉冲（shot-to-shot）脉冲噪声测量
• 数字式 2 段或 4 段光电二极管
资源下载
注：本页指标整理自 Wieserlabs 官网 WL-IPD4A 产品页与数据手册（Rev. 2a, 2013-07-12）。外接光电二极管时的噪声性能会随线缆长度下降，详见手册。
Wieserlabs · onetest 仪器资源库 · WL-IPD4A USB 数字门积分光电探测器
Wieserlabs · Wieserlabs GmbH（Sigtrona GmbH 旗下品牌）
USB 数字门积分光电探测器
详细指标
产品简介
WL-IPD4A 是一款高集成度的数字门积分器（Boxcar），可直接连接最多 4 只光电二极管。触发脉冲到来后，4 路输入按设定门宽同时积分，积分结果由内置 20 位 ADC 数字化后经 USB 传至计算机。
IPD4A 可连续采集 4 路信号与 4 路背景，并以最高 1.15kHz 的速率经 USB 上传而不丢脉冲，适合 1kHz 重复频率系统下的逐脉冲测量。USB 接口以虚拟串口（VCP）形式注册，可直接集成到 LabVIEW 等实验控制软件。
详细指标
积分与采集
• 通道数：最多 4 路同时积分
• 最高转换率：1.15kHz（不丢脉冲）
• 门宽（Gate Time）：8µs 至 64µs（内置定时器）
• 测量方式：每次测量包含信号与背景两次采集
• 外部触发：上升沿或下降沿
• 缓冲：板载 800 字节 FIFO，防止主机延迟导致丢样本
精度与量程
• ADC 分辨率：20 位
• 满量程范围：12pC 至 350pC，可调
• 噪声：350pC 满量程 < 10ppm；50pC 满量程 < 20ppm（典型）
• 动态范围：优于 1 : 100000
• 精度与稳定性：高精度、低漂移
接口与结构
• 计算机接口：USB（虚拟串口 VCP，波特率 500kbaud）
• 外形尺寸：60mm × 83mm × 21mm（60mm × 83mm × 20mm 版本亦可提供）
• 软件支持：LabVIEW 驱动
• 安装方式：可直接贴装光电二极管（顶部视角，集成二极管不外露）
典型应用
• 最高 1kHz 系统下的激光脉冲监测与信号测量
• 逐脉冲（shot-to-shot）脉冲噪声测量
• 数字式 2 段或 4 段光电二极管
资源下载
注：以上指标逐条摘自 Wieserlabs WL-IPD4A 数据手册（Rev. 2a, 2013-07-12）。噪声指标为典型值（typ.）；外接光电二极管时噪声性能随线缆长度增加而下降。
