中星联华 · SinoLink
SLFS-C 系列微波模拟信号源
9kHz至6/12/24/40/45/67GHz · 输出功率-120dBm至+20dBm · 标配触控显示屏 · 支持调幅／调频／调相与脉冲串调制
产品简介
SLFS-C 系列微波模拟信号源是一款超低相噪、高功率输出的微波信号源，频率覆盖从 9kHz 至 6、12、24、40、45 和 67GHz，频率分辨率低至 0.001Hz，并具备窄脉冲调制功能，可实现多通道相参信号输出。单机最高可支持 8 个通道，每通道频率、功率独立可调，亦可联动调节，支持双音信号输出。

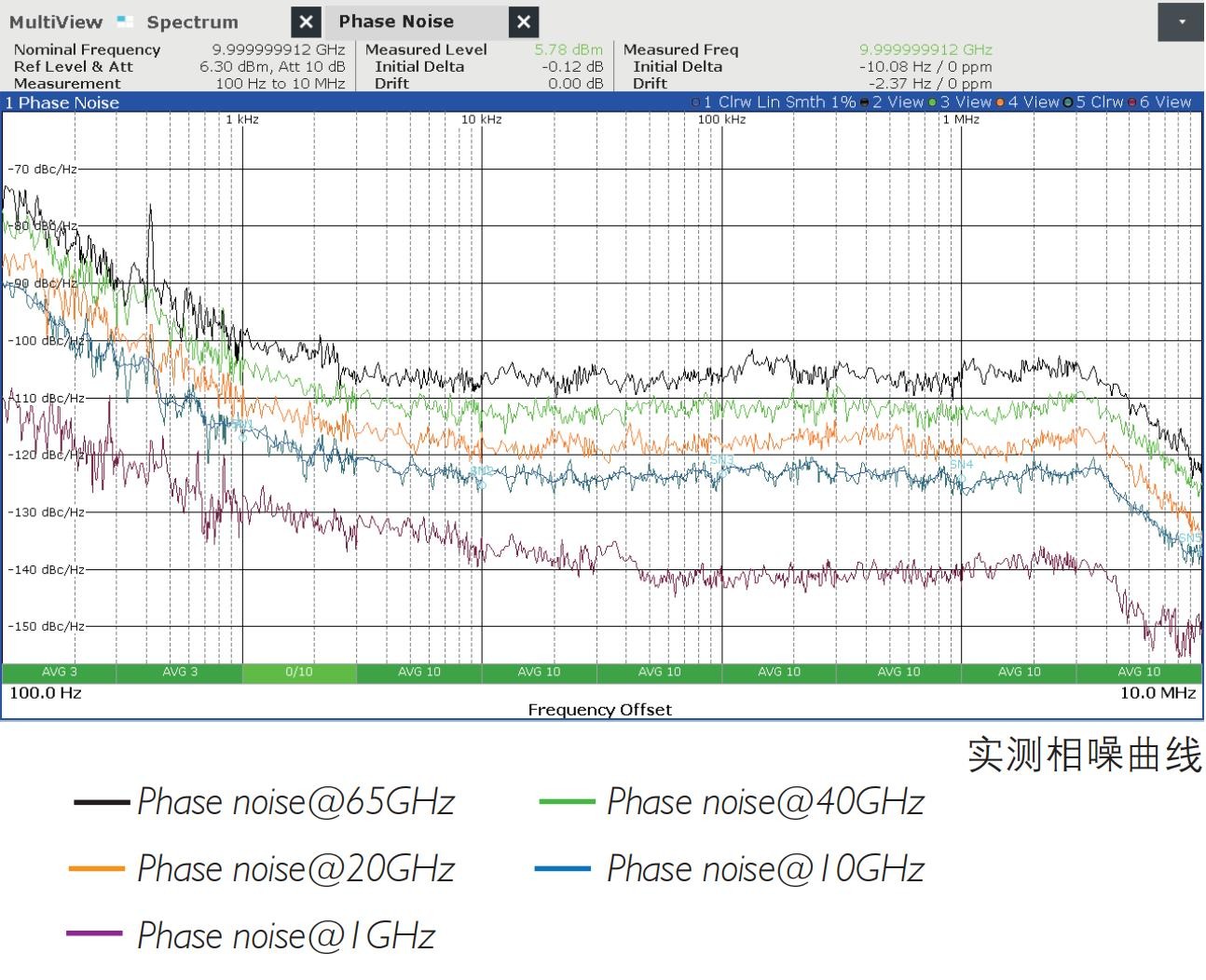

图：实测相噪曲线（1/10/20/40/65GHz）
作为 SLFS 系列的 C 代型号，本系列在原有低相噪、高功率输出的基础上标配触控显示屏，新增模拟调制功能（频率调制、相位调制、幅度调制），支持脉冲调制与脉冲串调制，并支持 LAN／GPIB／USB 远程自动化控制以及自动生成 SCPI 控制代码。
最大输出功率 ≥+20dBm（典型值，@10GHz），相位噪声 ＜-115dBc/Hz（典型值，10GHz、1kHz 偏移），在要求卓越相噪、大动态输出功率范围、多通道同步测试和便携性的应用领域表现出色。典型应用包括本振替代、元器件测试、接收机灵敏度测试、微波光子、相控阵天线测试与低轨卫星。
核心参数
• 频率范围：9kHz 至 6GHz／12GHz／24GHz／40GHz／45GHz／67GHz
• 输出功率范围：-120dBm 至 +20dBm
• 最大输出功率 ≥+20dBm（典型值，@10GHz）
• 频率分辨率 0.001Hz
• 频率切换速度 ≤20ms
• 多通道：2 至 3 通道（单机可扩展为 8 通道），通道间隔离度 ＞80dB
• 最大输出功率
9kHz~100MHz ≥+15dBm
100MHz~12GHz ≥+18dBm（SLFS67C ≥+16dBm）
24GHz~40GHz ≥+17dBm（SLFS06C/12C 不覆盖）
40GHz~45GHz ≥+13dBm
45GHz~55GHz ≥+12dBm
55GHz~60GHz ≥+9dBm
60GHz~67GHz ≥+7dBm
• 最小输出功率
SLFS06C／SLFS12C -120dBm
SLFS24C -110dBm
SLFS40C／SLFS67C -90dBm
多通道 -110dBm
• 功率分辨率 0.01dB
• 幅度切换速度 ≤20ms
• 最大反向功率 0.5W，0 VDC
• 相位噪声（标准配置，输出功率 0dBm）
1GHz 载波 10kHz 偏移 ≤-138dBc/Hz
10GHz 载波 10kHz 偏移 ≤-118dBc/Hz
67GHz 载波 10kHz 偏移 ≤-101dBc/Hz
• 谐波（输出 +10dBm）
9kHz~10MHz ＜-30dBc
10MHz~200MHz ＜-40dBc
200MHz~2GHz ＜-55dBc
2GHz~45GHz ＜-55dBc
• 分谐波（输出 +10dBm）
9kHz~12GHz ＜-85dBc
40GHz~67GHz ＜-60dBc
• 非谐波（输出 0dBm、频偏＞3kHz）
10MHz~250MHz ＜-75dBc
250MHz~6GHz ＜-80dBc
40GHz~67GHz ＜-60dBc
• 脉冲调制：通断比 ＞80dB，最小脉宽 20ns，最小周期 40ns
• 内部脉冲发生器：方波速率 0.1Hz 至 25MHz，脉冲周期 40ns 至 10s，脉冲宽度 20ns 至 10s，分辨率 5ns
• 扫描特性 步进扫描、列表扫描、功率扫描
• 驻留时间 20ms 至 10s，时间分辨率 100us
• 程控端口：网口 LAN（RJ45）、GPIB 接口、串口 RS422（DB9）
• 供电与功耗 85~264VAC，50~60Hz，100W
• 工作温度 0 至 50°C

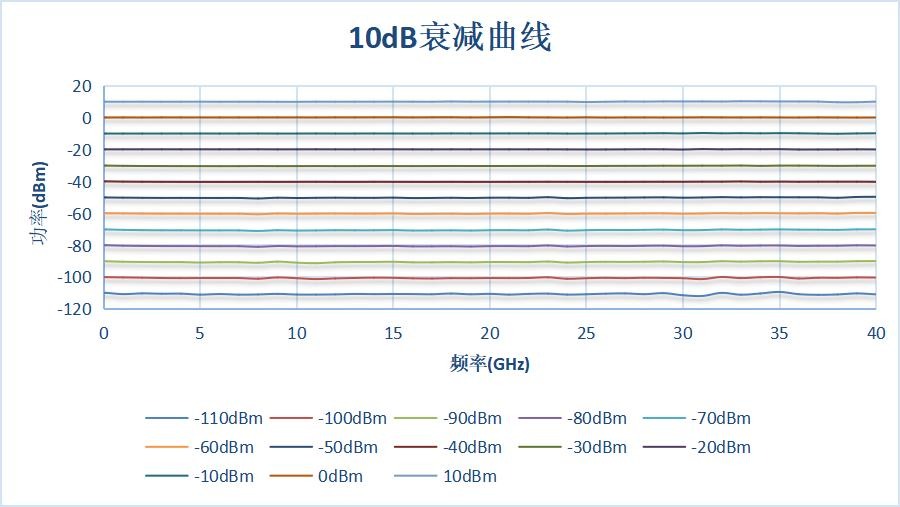

图：10dB 衰减曲线

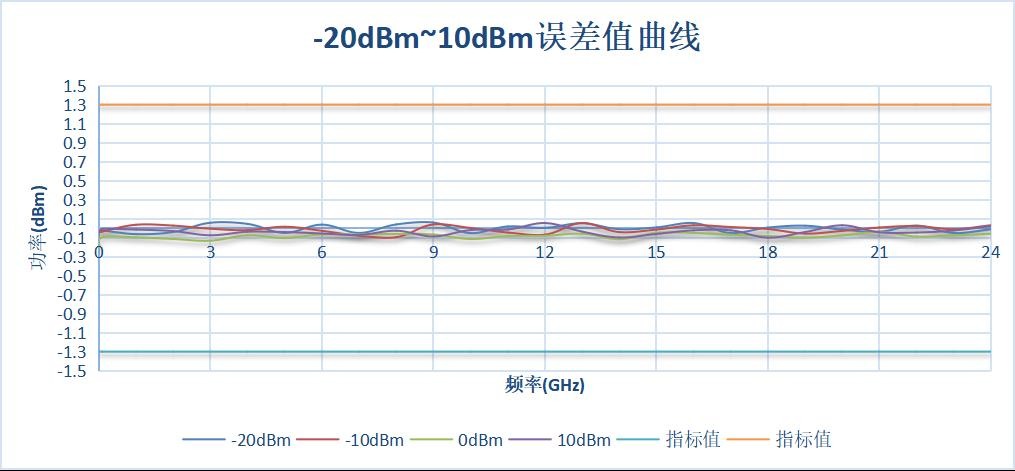

图：-20dBm~10dBm 误差值曲线
产品特性
频率与相噪
• 单通道频率覆盖 9kHz 至 6/12/24/40/45/67GHz（型号 SLFS06C／SLFS12C／SLFS24C／SLFS40C／SLFS45C／SLFS67C）
• 多通道频率范围 10MHz 至 6GHz、12GHz、24GHz、40GHz、45GHz、67GHz，各通道可任意组合
• 频率分辨率 0.001Hz，频率切换速度 ≤20ms
• 标准配置绝对 SSB 相位噪声（室温、输出功率 0dBm）
1GHz 载波 1kHz ≤-130、10kHz ≤-138
10GHz 载波 1kHz ≤-112、10kHz ≤-118
67GHz 载波 10kHz ≤-101
• 内部时基：最初校准精度 ±0.01ppm（标称值），30 天后老化率 ＜±1ppm/年，温度效应 ＜±0.05ppm（-20 至 +70°C）
模拟调制与脉冲串
• 具备模拟调制功能，支持频率调制（FM）、相位调制（PM）、幅度调制（AM）
• 具备窄脉冲调制功能，通断比 ＞80dB，最小脉宽 20ns，最小周期 40ns
• 支持脉冲串调制功能
• 内部脉冲发生器：方波速率 0.1Hz 至 25MHz，脉冲周期 40ns 至 10s，脉冲宽度 20ns 至 10s，分辨率 5ns，可调触发延时 5ns 至 10s
多通道与相参
• 单机最高支持 8 个通道，每通道频率、功率独立可调，亦可联动调节
• 支持双音信号输出，通道间隔离度 ＞80dB
• 多通道频率范围 10MHz 至 6/12/24/40/45/67GHz，各通道可任意组合
功率与频谱纯度
• 输出功率范围 -120dBm 至 +20dBm，功率分辨率 0.01dB，幅度切换速度 ≤20ms
• 功率准确度（＞-20dBm）
10MHz~3GHz ≤±0.5dB
3GHz~20GHz ≤±0.5dB
20GHz~40GHz ≤±1.0dB
40GHz~50GHz ≤±1.3dB
50GHz~67GHz ≤±1.8dB
• 功率准确度（-70dBm＜P≤-20dBm）：≤±0.7dB（10MHz~3GHz）／≤±1.3dB（20GHz~40GHz）／≤±2.0dB（50GHz~67GHz）
• 谐波（输出 +10dBm）：200MHz~2GHz ＜-55dBc，2GHz~45GHz ＜-55dBc
• 分谐波（输出 +10dBm）：9kHz~12GHz ＜-85dBc，12GHz~24GHz ＜-70dBc，24GHz~40GHz ＜-65dBc，40GHz~67GHz ＜-60dBc
• 非谐波（输出 0dBm、频偏＞3kHz）：250MHz~6GHz ＜-80dBc，10MHz~250MHz ＜-75dBc，40GHz~67GHz ＜-60dBc
• SWR（衰减器状态 10dB）
≤2GHz ＜1.40:1
2GHz~24GHz ＜1.50:1
24GHz~40GHz ＜1.60:1
40GHz~67GHz ＜1.80:1
程控与显示
• 标配触控显示屏，前面板操作直观
• 程控端口：网口 LAN（RJ45）、GPIB 接口、串口 RS422（DB9），均提供远程控制功能
• 支持 LAN／GPIB／USB 远程自动化控制，支持自动生成 SCPI 控制代码
• 调试接口 DEBUG（DB15）可提供功率校准和固件更新功能
• 外部／内部 10MHz 参考输入输出 REF 10MHz IN 额定输入 +2 至 +8dBm
• REF 10MHz OUT 输出 +10±1dBm
• 推荐校准周期 12 个月
• 产品由通过 ISO-9001 认证的工厂制造
典型应用
• 本振替代
• 元器件测试
• 接收机灵敏度测试
• 微波光子
• 相控阵天线测试
• 低轨卫星
型号与配置
• 单通道
SLFS06C 9kHz~6GHz
SLFS12C 9kHz~12GHz
SLFS24C 9kHz~24GHz
SLFS40C 9kHz~40GHz
SLFS45C 9kHz~45GHz
SLFS67C 9kHz~67GHz
• 双通道
SLFS24D
SLFS420D
SLFS40D 双通道微波模拟信号源
• 三通道
SLFS24T
SLFS4220T
SLFS4420T
SLFS40T 三通道微波模拟信号源
• 多通道频率范围 10MHz 至 6GHz／12GHz／24GHz／40GHz／45GHz／67GHz，各通道可任意组合
• 通道间隔离度 ＞80dB
• 尺寸 单通道便携式机箱 88mm 高 × 325mm 宽 × 405mm 深
• 单通道 2U 上架机箱 88.5mm 高 × 440mm 宽 × 525mm 深
• 多通道尺寸
2U 88mm 高 × 483mm 宽 × 559mm 深（双／三通道各通道低于 24GHz 时）
3U 134mm 高 × 483mm 宽 × 559mm 深（三通道输出高于 24GHz 时）
• 重量（均不含保护垫） 单通道 ≤10kg
• 双通道 ≤16kg
• 三通道 ≤20kg
选件与配件
• SLFS-CL：1.6GHz 时钟输入输出选件
• SLFS-LF：9kHz-10MHz 低频输出选件
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 SLFS-C 系列微波模拟信号源 详细指标页。
onetest仪器资源库 · 中星联华 SLFS-C 系列微波模拟信号源
中星联华 · SinoLink
SLFS-C 系列微波模拟信号源 · 详细指标
9kHz至6/12/24/40/45/67GHz · 输出-120dBm至+20dBm · 1至8通道相参 · 完整技术指标
产品简介
本页按厂商官方技术指标文件（SLFS 系列微波模拟信号源 C 系列，V4.12，更新日期 2026-01-10）的章节顺序收录完整技术指标，覆盖频率、功率、频谱纯度、脉冲调制、一般特性与仪表端口。
单通道型号的 9kHz 低频指标均在选件 SLFS-LF 下取得；相位噪声数据为室温、输出功率 0dBm 时测得。
技术指标
频率技术指标
• 频率范围（单通道）
SLFS06C 9kHz(1)≤f≤6GHz
SLFS12C 9kHz(1)≤f≤12GHz
SLFS24C 9kHz≤f≤24GHz
SLFS40C 9kHz≤f≤40GHz
SLFS45C 9kHz≤f≤45GHz
SLFS67C 9kHz≤f≤67GHz
• 多通道通道数：2-3 通道（单机可扩展为 8 通道）
• 多通道频率范围 10MHz 至 6GHz、12GHz、24GHz、40GHz、45GHz、67GHz（各通道可任意组合）
• 通道间隔离度 ＞80dB
• 频率分辨率 0.001Hz
• 频率切换速度 ≤20ms
• 内部时基参考振荡器老化率(2) 30 天以后 ＜±1ppm/年（标称值）
• 最初校准精度 ±0.01ppm（标称值）
• 温度效应：＜±0.05ppm，-20 至 +70°C（标称值）
• 内部参考输出 频率 9kHz
• 功率 +10±2dBm，50Ω 负载
• 外部参考输入 输入频率 10MHz
• 锁定范围 ±1ppm
• 功率 +5±3dBm
• 阻抗 50Ω
• 波形正弦波或方波
• 扫描特性
工作模式为步进扫描（相同间隔的频率步进）、列表扫描、功率扫描
扫描范围在仪器的频率范围内
• 驻留时间 20ms 至 10s
• 时间分辨率 100us
• (1) 如无其他说明，本册 9kHz 指标均在选件 SLFS-LF 下取得。 (2) 老化率由设计决定，并与 OCXO 有直接关系。
功率技术指标
• 最大输出功率（dBm）9kHz(2)＜f≤100MHz：SLFS06C/SLFS12C/SLFS24C/SLFS40C/SLFS45C/SLFS67C/多通道 均 ≥+15
• 最大输出功率 100MHz＜f≤12GHz SLFS06C/12C ≥+18
• SLFS24C ≥+18
• SLFS40C ≥+18
• SLFS45C ≥+18
• SLFS67C ≥+16
• 多通道 ≥+18
• 最大输出功率 12GHz＜f≤20GHz SLFS24C ≥+18
• SLFS40C ≥+18
• SLFS45C ≥+18
• SLFS67C ≥+16
• 多通道 ≥+18
• 最大输出功率 20GHz＜f≤24GHz SLFS24C ≥+18
• SLFS40C ≥+17
• SLFS45C ≥+17
• SLFS67C ≥+17
• 多通道 ≥+17
• 最大输出功率 24GHz＜f≤36GHz 与 36GHz＜f≤40GHz：SLFS40C/SLFS45C/SLFS67C ≥+17
• 多通道 ≥+17
• 最大输出功率 40GHz＜f≤45GHz
SLFS45C ≥+13
SLFS67C ≥+13
• 最大输出功率 45GHz＜f≤55GHz
SLFS67C ≥+12
55GHz＜f≤60GHz ≥+9
60GHz＜f≤67GHz ≥+7
• 最小输出功率（dBm）
SLFS06C／SLFS12C -120
SLFS24C -110
SLFS40C -90
SLFS67C -90
多通道 -110
• 功率分辨率 0.01dB
• 幅度切换速度 ≤20ms
• 最大反向功率 0.5W，0 VDC
• 功率准确度（＞-20dBm）
9kHz~10MHz ≤±1dB
10MHz~3GHz ≤±0.5dB
3GHz~20GHz ≤±0.5dB
20GHz~40GHz ≤±1.0dB
40GHz~50GHz ≤±1.3dB
50GHz~67GHz ≤±1.8dB
• 功率准确度（-70dBm＜P≤-20dBm）：≤±1.3dB（9kHz~10MHz）／≤±0.7dB（10MHz~3GHz）／≤±0.9dB（3GHz~20GHz）／≤±1.3dB（20GHz~40GHz）／≤±1.5dB（40GHz~50GHz）／≤±2.0dB（50GHz~67GHz）
• 功率准确度（＜-70dBm）
≤±2.0dB（9kHz~10MHz、10MHz~3GHz）
≤±2.5dB（3GHz~20GHz）
• SWR（衰减器状态 10dB）
≤2GHz ＜1.40:1
2GHz~24GHz ＜1.50:1
24GHz~40GHz ＜1.60:1
40GHz~67GHz ＜1.80:1
频谱纯度技术指标
• 标准配置绝对 SSB 相位噪声(3)（dBc/Hz），1GHz 载波
100Hz ≤-105
1kHz ≤-130
10kHz ≤-138
100kHz ≤-138
1MHz ≤-136
10MHz ≤-145
• 10GHz 载波
100Hz ≤-85
1kHz ≤-112
10kHz ≤-118
100kHz ≤-118
1MHz ≤-120
10MHz ≤-138
• 20GHz 载波
100Hz ≤-80
1kHz ≤-106
10kHz ≤-112
100kHz ≤-112
1MHz ≤-114
10MHz ≤-132
• 40GHz 载波
100Hz ≤-74
1kHz ≤-100
10kHz ≤-106
100kHz ≤-106
1MHz ≤-108
10MHz ≤-126
• 67GHz 载波
100Hz ≤-70
1kHz ≤-95
10kHz ≤-101
100kHz ≤-101
1MHz ≤-102
10MHz ≤-121
• 谐波(4)（输出功率 +10dBm 时）
9kHz~10MHz ＜-30dBc
10MHz~200MHz ＜-40dBc
200MHz~2GHz ＜-55dBc
2GHz~45GHz ＜-55dBc
• 分谐波（输出功率 +10dBm 时）
9kHz~12GHz ＜-85dBc
12GHz~24GHz ＜-70dBc
24GHz~40GHz ＜-65dBc
40GHz~67GHz ＜-60dBc
• 非谐波（输出功率 0dBm、频偏＞3kHz）
9kHz~10MHz ＜-65dBc
10MHz~250MHz ＜-75dBc
250MHz~6GHz ＜-80dBc
6GHz~12GHz ＜-75dBc
12GHz~24GHz ＜-70dBc
24GHz~40GHz ＜-65dBc
40GHz~67GHz ＜-60dBc
• (3) 在室温下、输出功率 0dBm 时测得。 (4) 在给定频率范围内。
脉冲调制指标
• 通断比 ＞80dB
• 最小脉宽 20ns
• 最小周期 40ns
• 外部脉冲输入
输入阻抗直流耦合、高阻
电平逻辑（CMOS）3.3V
• 内部脉冲发生器 方波速率 0.1Hz 至 25MHz
• 脉冲周期 40ns 至 10s
• 脉冲宽度 20ns 至 10s
• 内部脉冲发生器 分辨率 5ns
• 可调触发延时 5ns 至 10s
• 电平逻辑（CMOS）3.3V
一般特性
• 电源要求 85~264VAC，50～60Hz，100W
• 工作温度范围 0 至 50°C
• 重量（均不包含保护垫） 单通道 ≤10kg
• 多通道双通道 ≤16kg、三通道 ≤20kg
• 尺寸（均不包含保护垫） 单通道便携式机箱 88mm 高 × 325mm 宽 × 405mm 深
• 单通道 2U 上架机箱 88.5mm 高 × 440mm 宽 × 525mm 深
• 尺寸（多通道）
2U 88mm 高 × 483mm 宽 × 559mm 深（双通道或三通道各通道低于 24GHz 时）
3U 134mm 高 × 483mm 宽 × 559mm 深（三通道、输出高于 24GHz 时）
• 推荐校准周期：12 个月
• 符合 ISO 标准：该仪器由通过 ISO-9001 认证的工厂制造完成，符合中星联华科技(北京)股份有限公司的内部质量标准
仪表端口
• 射频输出 RF OUT
3.5mm（SLFS12A/SLFS24A）
2.92mm（SLFS40A）
2.4mm（SLFS45A）
1.85mm（SLFS67A），输出阻抗 50Ω
• 调试接口 DEBUG：DB15 接头，通过专用连接器可提供功率校准和固件更新功能
• 外部触发输入 TRIG IN：BNC-K 接头，扫频或调制的触发输入接口，3.3V-COMS 逻辑电平，输入高阻
• 内部触发输出 SYNC OUT：BNC-K 接头，同步脉冲触发输出
• 外部 10MHz 参考输入 REF 10MHz IN：BNC-K 接头，额定输入功率 +2 至 +8dBm，阻抗 50Ω，正弦波或方波
• 内部 10MHz 参考输出 REF 10MHz OUT：BNC-K 接头，输出功率 +10±1dBm，输出阻抗 50Ω
• 外部脉冲输入 PULSE IN：BNC-K 接头，外部调制脉冲的输入口，3.3V-COMS 逻辑电平，输入高阻
• 内部脉冲输出 PULSE OUT：BNC-K 接头，输出内部产生的脉冲信号，3.3V-COMS 逻辑电平，输出阻抗低阻
• 程控端口 网口 LAN 为 RJ45 接头
• GPIB 接口提供远程控制功能
• 串口 RS422 为 DB9 接头，提供远程控制功能
订货信息
• SLFS06C：10MHz-6GHz 单通道微波模拟信号源
• SLFS12C：10MHz-12GHz 单通道微波模拟信号源
• SLFS24C：10MHz-24GHz 单通道微波模拟信号源
• SLFS40C：10MHz-40GHz 单通道微波模拟信号源
• SLFS45C：10MHz-45GHz 单通道微波模拟信号源
• SLFS67C：10MHz-67GHz 单通道微波模拟信号源
• 双通道微波模拟信号源
SLFS24D
SLFS420D
SLFS40D
• 三通道微波模拟信号源
SLFS24T
SLFS4220T
SLFS4420T
SLFS40T
• 选件
SLFS-CL（1.6GHz 时钟输入输出）
SLFS-LF（9kHz-10MHz 低频输出）
本页技术指标整理自厂商官方技术指标文件（SLFS 系列微波模拟信号源 C 系列，V4.12，更新日期 2026-01-10），实际配置以厂商最新规格书为准。
产品定位、特性与应用请见 SLFS-C 系列微波模拟信号源 产品介绍页。
