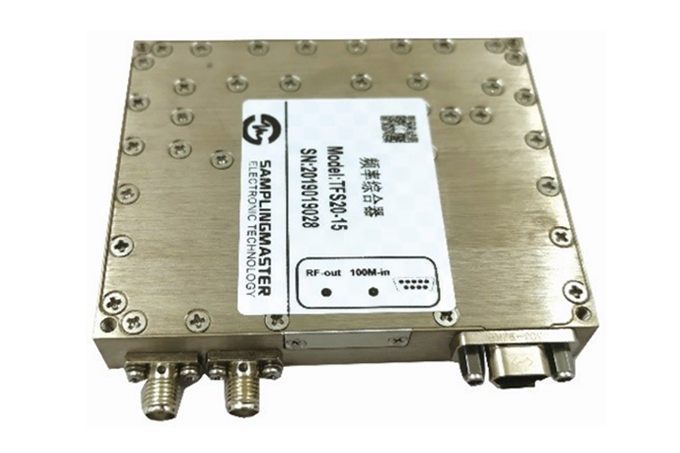

TFS20-15 200MHz至15GHz低相位噪声频率综合器 0.1Hz步进。低相位噪声频率综合器的频率范围覆盖 200MHz 到15GHz。频率的最小步进为 0.1Hz，在不考虑频率精度的情况下最小频率步进为 0.04Hz。TFS20-15 内部采用多环设计，获得极优的相位噪声特性，频率为 10GHz 的相位噪声为-107dBc/Hz@1kHz。
TFS14-15 200MHz至15GHz小步进频率综合器 1Hz步进。频率综合器的频率输出范围为 200MHz 到 15GHz，输出频率的最小步进为 1Hz，TFS14-15 采用数字锁相环设计，可实现较小的频率步进，具有频率分辨率高、输出频率范围宽、工作稳定、控制方便等优点，同时腔体尺寸为 38*38*10mm，体积小便于集成，适用于微波组件、无线接收机、数字采集系统等微波产品。
TFS10-15 200MHz至15GHz小体积频率综合器 10MHz步进。贴片频率源的频率输出范围为 200MHz 到 15GHz，最小频率步进为 10MHz，TFS10-15 采用数字锁相环设计，可实现较小的频率步进。具有频率分辨率高、输出频率范围宽、工作稳定、跳频控制方便等优点。同时采用贴片封装，体积小、重量轻，便于集成，适用于微波组件、无线接收机、数字采集系统等微波产品。
- «
- 1
- »
TFS10-06 50MHz至6GHz小体积频率综合器 10MHz步进|西蒙电子 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
西蒙电子 · 成都西蒙电子技术有限公司

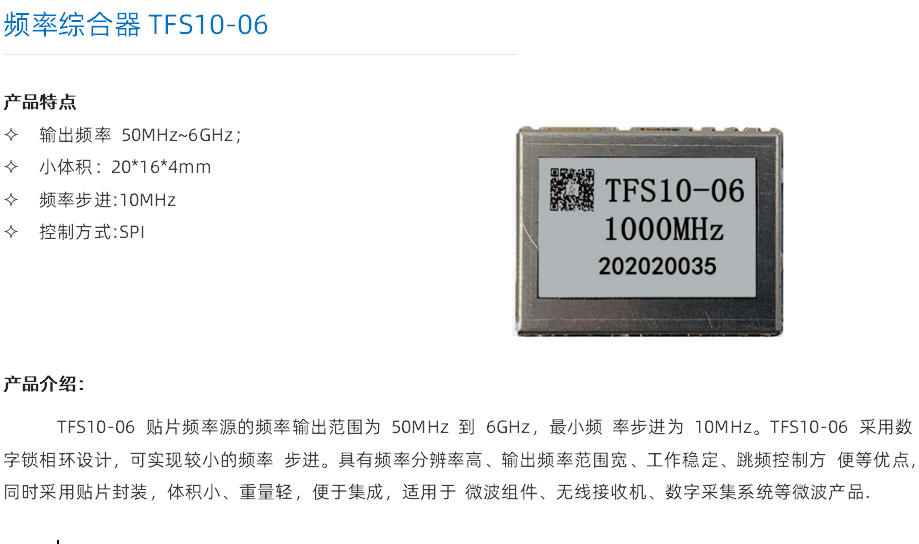

TFS10-06 50MHz至6GHz小体积频率综合器 10MHz步进
50MHz 至 6GHz · 步进 10MHz · 贴片 20×16×4mm · SPI 控制
产品简介
TFS10-06 是贴片封装的数字锁相频率源，输出频率 50MHz 至 6GHz，最小频率步进 10MHz。采用数字锁相环设计，具有频率分辨率高、输出频率范围宽、工作稳定、跳频控制方便等优点，贴片封装体积小、重量轻，便于集成到微波组件、无线接收机与数字采集系统等微波产品中。
核心参数
• 输出频率：50MHz 至 6000MHz
• 频率步进：10MHz
• 跳频时间：1ms（接收到命令到频率稳定且误差小于 1MHz）
• 输出功率：3±3dBm
• 杂散 / 谐波：杂散 ≤-65dBc / -70dBc（TYP）；谐波 ≤-5dBc
• 外部参考：100MHz，输入功率 5±3dBm，输入阻抗 50Ω
• 供电：VCC1 3.3V±0.1V/10mA；VCC2 5.0V±0.2V/260mA，启动时间 2s
• 外形体积：20 × 16 × 4 mm，重量 ≤5g
产品特点
• 贴片封装 20×16×4mm，重量 ≤5g，便于集成
• 输出频率 50MHz 至 6GHz，数字锁相环设计，频率步进 10MHz
• 同步于外参考，同步准确度 47Hz
• SPI 控制，带锁定指示（TTL 高电平锁定）
• 功耗低，工作温度 -40℃ 至 +70℃
典型应用
• 微波组件本振
• 无线接收机
• 数字采集系统
• 小型化射频模块集成
资源下载
• 详细指标请见 TFS10-06 详细指标页。
注：本页内容与指标整理自西蒙电子官方产品资料与官方技术手册；选配、可选功能以厂家最终配置为准。
西蒙电子 · onetest 仪器资源库
西蒙电子 · 成都西蒙电子技术有限公司
TFS10-06 50MHz至6GHz小体积频率综合器 10MHz步进
详细指标
产品简介
TFS10-06 是贴片封装的数字锁相频率源，输出频率 50MHz 至 6GHz，最小频率步进 10MHz。采用数字锁相环设计，具有频率分辨率高、输出频率范围宽、工作稳定、跳频控制方便等优点，贴片封装体积小、重量轻，便于集成到微波组件、无线接收机与数字采集系统等微波产品中。
详细指标
外部参考
• 输入频率：100MHz
• 输入功率：5±3dBm
• 频率稳定性：同步于外参考
• 频率准确度：同步于外参考，同步准确度 47Hz
• 相位噪声：-153dBc/Hz@1kHz
• 输入阻抗：50Ω
频率输出
• 输出频率：50MHz 至 6000MHz
• 频率步进：10MHz
• 跳频时间：1ms（接收到命令到频率稳定且与目标频率误差小于 1MHz 的时间间隔）
• 杂散：≤-65dBc / -70dBc（TYP）；频率步进小于 10MHz 时频率仍可输出，杂散为 -60dBc
• 谐波：≤-5dBc（高次谐波较大时建议用户做滤波处理）
• 输出功率：3±3dBm
TFS10-06 相位噪声（dBc/Hz）
• 频偏100Hz：1GHz ≤-97｜2GHz ≤-91｜4GHz ≤-85｜6GHz ≤-82
• 频偏1kHz：1GHz ≤-106｜2GHz ≤-98｜4GHz ≤-94｜6GHz ≤-92
• 频偏10kHz：1GHz ≤-108｜2GHz ≤-102｜4GHz ≤-98｜6GHz ≤-98
• 频偏100kHz：1GHz ≤-114｜2GHz ≤-106｜4GHz ≤-100｜6GHz ≤-98
• 频偏1MHz：1GHz ≤-142｜2GHz ≤-134｜4GHz ≤-128｜6GHz ≤-124
• 实测（2.5GHz / 6GHz）：1kHz -103.62 / -97.17 dBc/Hz；10kHz -111.47 / -101.96 dBc/Hz；1MHz -137.50 / -130.53 dBc/Hz
供电要求与温度特性
• 工作电压：VCC1 3.3V±0.1V/10mA；VCC2 5.0±0.2V/260mA
• 启动时间：2s
• 工作温度：-40℃ 至 +70℃
• 储存温度：-55℃ 至 +85℃
外形体积与管脚定义
• 体积 / 重量：20 × 16 × 4 mm，重量 ≤5g
• 射频输出 RFOUT：管脚 5
• 参考输入 REF IN：管脚 11
• 数字供电 VCC1：管脚 12，3.3V/10mA
• 模拟供电 VCC2：管脚 10，5.0V/260mA
• SPI 通信：LE 管脚 4（使能）｜DATA 管脚 3（数据输入）｜SCK 管脚 2（时钟）
• 锁定指示 LD：管脚 1，TTL 高电平锁定
• 使用注意：上电后需延时 1s 再发送控制命令，保证锁相环芯片与单片机初始化完成；装配采用手工焊接或回流焊，温度不能超过 220℃
产品订单编号
• TFS10-06P-xxxx：固定频率输出，xxxx 为输出频率，单位 MHz
• TFS10-06-xxxx：频率输出范围 50MHz至6000MHz，xxxx 为默认初始频率
同系列型号主要技术指标（厂家官方数据）
• TFS10-06：输出频率 50MHz至6GHz，频率步进 10MHz，跳频时间 1ms，输出功率 3±3dBm，杂散 ≤-65dBc，谐波 ≤-5dBc，相位噪声 -92dBc/Hz@1kHz(6GHz)，体积 20×16×4mm
• TFS10-15：输出频率 200MHz至15GHz，频率步进 10MHz，跳频时间 ≤200us，输出功率 3±5dBm（200MHz至14GHz）/ -5±5dBm（14GHz至15GHz），杂散 ≤-65dBc，谐波 ≤-7dBc，相位噪声 -93dBc/Hz@1kHz(10GHz)，体积 20×16×4mm
• TFS14-15：输出频率 200MHz至15GHz，频率步进 1Hz，跳频时间 ≤500us，输出功率 1±6dBm，杂散 ≤-60dBc，谐波 ≤-5dBc，相位噪声 -85dBc/Hz@1kHz(10GHz)，体积 38×38×10mm
• TFS20-15：输出频率 200MHz至15GHz，频率步进 0.1Hz，跳频时间 ≤200us，输出功率 0±4dBm，杂散 -70dBc(TYP)/-65dBc(MAX)，谐波 ≤-5dBc，相位噪声 -107dBc/Hz@1kHz(10GHz)，体积 80×65×13mm
• TFS20-146：输出频率 200MHz至14.6GHz，频率步进 0.1Hz，跳频时间 ≤200us，输出功率 0±4dBm，杂散 -70dBc(TYP)/-65dBc(MAX)，谐波 ≤-5dBc，相位噪声 -107dBc/Hz@1kHz(10GHz)，体积 80×65×13mm
• TFS22-15：输出频率 200MHz至15GHz，频率步进 0.1mHz，跳频时间 ≤200us，输出功率 0±4dBm，杂散 -70dBc(TYP)/-65dBc(MAX)，谐波 ≤-5dBc，相位噪声 -112dBc/Hz@1kHz(10GHz)，体积 80×65×13mm
• NFS21-19：输出频率 200MHz至19GHz，频率步进 100Hz，跳频时间 ≤500us，输出功率 0±5dBm，杂散 ≤-65dBc，谐波 ≤-5dBc，相位噪声 -102dBc/Hz@1kHz(10GHz)，体积 80×65×13mm
• TFS30-15：输出频率 200MHz至15GHz，频率步进 0.1Hz，跳频时间 ≤500us，输出功率 0±4dBm，杂散 ≤-75dBc(TYP)/-70dBc(MAX)，谐波 ≤-5dBc，相位噪声 -118dBc/Hz@1kHz(10GHz)，体积 120×120×23mm
• TFS40-20：输出频率 1250MHz至10GHz / 2500MHz至20GHz，频率步进 0.1Hz，跳频时间 ≤10us，输出功率 ≥5dBm，杂散 ≤-60dBc，谐波 ≤-5dBc，相位噪声 -85dBc/Hz@1kHz(10GHz)，体积 65×65×13mm
• HFS110：输出频率 100MHz至20GHz，频率步进 10kHz，跳频时间 ≤4us，输出功率 ≥11dBm，杂散 -65dBc(TYP)/-60dBc(MAX)，谐波 ≤-20dBc，相位噪声 -100dBc/Hz@1kHz(10GHz)，体积 100×100×16mm
• BFS110：输出频率 1250MHz至20GHz，频率步进 10kHz，跳频时间 ≤500ns，输出功率 ≥13dBm，杂散 -60dBc(TYP)/-55dBc(MAX)，谐波 ≤-7dBc，相位噪声 -110dBc/Hz@1kHz(10GHz)，体积 146×95×18mm
• LFS11：输出频率 200MHz至20GHz，频率步进 0.1Hz（200MHz至15GHz）/ 0.2Hz（15GHz至20GHz），跳频时间 ≤200us，输出功率 -40dBm至+10dBm，杂散 ≤-70dBc(TYP)/-65dBc(MAX)，谐波 ≤-20dBc，相位噪声 -107dBc/Hz@1kHz(10GHz)，体积 标准PXI一槽 / 146.1×95×20mm
• TFS21-22：输出频率 50MHz至22.6GHz，频率步进 0.1Hz，跳频时间 ≤200us（选件1 ≤60us），输出功率 4±5dBm，杂散 ≤-70dBc(TYP)/-65dBc(MAX)，谐波 ≤-5dBc，相位噪声 -107dBc/Hz@1kHz(10GHz)，体积 50×50×13mm
• LFS30：输出频率 1GHz至40GHz（其中任意一段），频率步进 0.1Hz（1GHz至15GHz）/ 0.2Hz（15GHz至30GHz）/ 0.4Hz（30GHz至40GHz），跳频时间 ≤200us（SPI通讯模式），输出功率 ≥13dBm，杂散 ≤-70/-65dBc（1至15GHz），谐波 ≤-30dBc（20至40GHz），相位噪声 -107dBc/Hz@1kHz(10GHz)，体积 ≤100×80×16.5mm
资源下载
注：本页内容与指标整理自西蒙电子官方产品资料与官方技术手册；选配、可选功能以厂家最终配置为准。
