西蒙电子 · 成都西蒙电子技术有限公司
TFS14-15 200MHz至15GHz小步进频率综合器 1Hz步进
200MHz 至 15GHz · 步进 1Hz · 跳频 ≤500us · 38×38×10mm

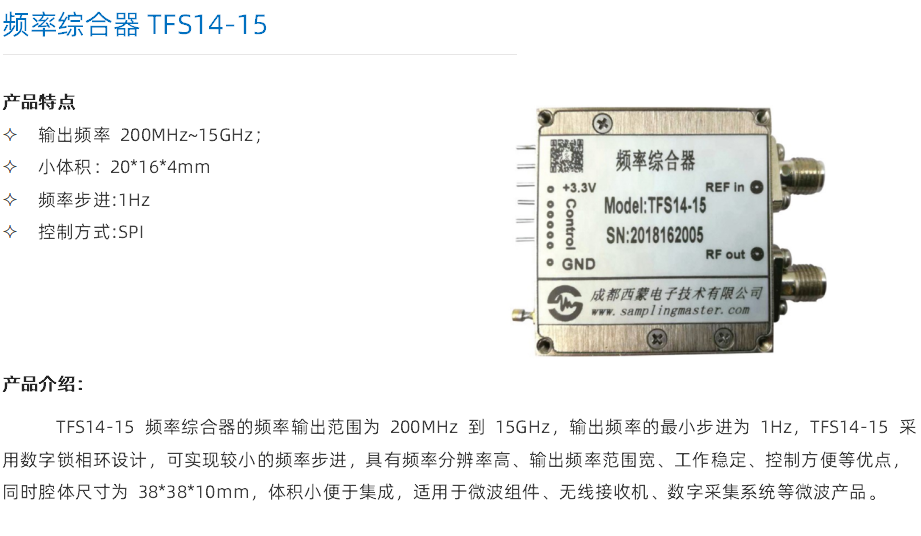

产品简介
TFS14-15 频率综合器输出频率 200MHz 至 15GHz，最小频率步进 1Hz，采用数字锁相环设计，频率分辨率高、输出频率范围宽、工作稳定、控制方便。腔体尺寸 38×38×10mm，体积小便于集成，适用于微波组件、无线接收机与数字采集系统等微波产品。
核心参数
• 输出频率：200MHz 至 15000MHz
• 频率步进：1Hz
• 跳频时间：≤500us（分段：200MHz至1GHz ≤500us；1至2GHz ≤350us；2至6GHz ≤300us；6至15GHz ≤250us）
• 输出功率：1±6dBm（常温）；高温工作时 1±8dBm
• 杂散 / 谐波：杂散 ≤-60dBc / -65dBc（Typ）；谐波 ≤-5dBc
• 外部参考：100MHz，输入功率 7±3dBm，输入阻抗 50Ω
• 供电：+3.3±0.1V，最大电压 +3.4V，工作电流 0.6A（稳定），启动时间 2s
• 外形体积：38 × 38 × 10 mm，重量 ≤45g
产品特点
• 频率步进 1Hz，输出 200MHz 至 15GHz 连续可调
• 数字锁相环设计，同步于外参考，准确度 0.04Hz
• 分段优化的跳频时间，6GHz 以上 ≤250us
• SMA-K 可拆卸射频连接器，维护与集成方便
• 近端杂散经内部优化可达 70dBc 抑制
典型应用
• 微波组件本振
• 无线接收机
• 数字采集系统
• 小型化射频模块集成
资源下载
• 详细指标请见 TFS14-15 详细指标页。
注：本页内容与指标整理自西蒙电子官方产品资料与官方技术手册；选配、可选功能以厂家最终配置为准。
西蒙电子 · onetest 仪器资源库
西蒙电子 · 成都西蒙电子技术有限公司
TFS14-15 200MHz至15GHz小步进频率综合器 1Hz步进
详细指标
产品简介
TFS14-15 频率综合器输出频率 200MHz 至 15GHz，最小频率步进 1Hz，采用数字锁相环设计，频率分辨率高、输出频率范围宽、工作稳定、控制方便。腔体尺寸 38×38×10mm，体积小便于集成，适用于微波组件、无线接收机与数字采集系统等微波产品。
详细指标
外部参考
• 输入频率：100MHz
• 输入功率：7±3dBm
• 频率稳定性：同步于外参考
• 频率准确度：同步于外参考，准确度 0.04Hz
• 相位噪声：-153dBc/Hz@1kHz
• 输入阻抗：50Ω
频率输出
• 输出频率：200MHz 至 15000MHz
• 频率步进：1Hz
• 跳频时间：≤500us；其中 6GHz至15GHz ≤250us，2GHz至6GHz ≤300us，1GHz至2GHz ≤350us，200MHz至1GHz ≤500us
• 杂散：≤-60dBc / -65dBc（Typ）
• 谐波：≤-5dBc
• 输出功率：1±6dBm（常温）；高温工作状态下 1±8dBm
TFS14-15 相位噪声（dBc/Hz）
• 频偏100Hz：1GHz ≤-94｜5GHz ≤-80｜10GHz ≤-74｜15GHz ≤-70
• 频偏1kHz：1GHz ≤-105｜5GHz ≤-91｜10GHz ≤-85｜15GHz ≤-81
• 频偏10kHz：1GHz ≤-112｜5GHz ≤-98｜10GHz ≤-92｜15GHz ≤-88
• 频偏100kHz：1GHz ≤-114｜5GHz ≤-100｜10GHz ≤-94｜15GHz ≤-90
• 频偏1MHz：1GHz ≤-130｜5GHz ≤-116｜10GHz ≤-110｜15GHz ≤-106
• 实测（5GHz / 10GHz）：1kHz -96.25 / -90.63 dBc/Hz；100kHz -104.26 / -98.36 dBc/Hz；1MHz -125.20 / -119.25 dBc/Hz
供电要求与温度特性
• 工作电压：+3.3±0.1V
• 最大电压：+3.4V
• 工作电流：0.6A（稳定）
• 启动时间：2s
• 工作温度：-40℃ 至 +70℃
• 储存温度：-55℃ 至 +85℃
外形体积与连接器定义
• 体积 / 重量：38 × 38 × 10 mm，重量 ≤45g
• RF in：SMA-K（可拆卸）（Φ0.38）
• RF out：SMA-K（可拆卸）（Φ0.38）
• 供电：+3.3V（Φ0.7）
• 控制信号：CS / SDI / SCK / LD-out 均为绝缘子（Φ0.7），NC 绝缘子（Φ0.7）
• 使用建议：根据本产品杂散分布，可针对使用频段对部分杂散做滤波处理；使用 11GHz 以上频率时建议配高通吸收式滤波器
同系列型号主要技术指标（厂家官方数据）
• TFS10-06：输出频率 50MHz至6GHz，频率步进 10MHz，跳频时间 1ms，输出功率 3±3dBm，杂散 ≤-65dBc，谐波 ≤-5dBc，相位噪声 -92dBc/Hz@1kHz(6GHz)，体积 20×16×4mm
• TFS10-15：输出频率 200MHz至15GHz，频率步进 10MHz，跳频时间 ≤200us，输出功率 3±5dBm（200MHz至14GHz）/ -5±5dBm（14GHz至15GHz），杂散 ≤-65dBc，谐波 ≤-7dBc，相位噪声 -93dBc/Hz@1kHz(10GHz)，体积 20×16×4mm
• TFS14-15：输出频率 200MHz至15GHz，频率步进 1Hz，跳频时间 ≤500us，输出功率 1±6dBm，杂散 ≤-60dBc，谐波 ≤-5dBc，相位噪声 -85dBc/Hz@1kHz(10GHz)，体积 38×38×10mm
• TFS20-15：输出频率 200MHz至15GHz，频率步进 0.1Hz，跳频时间 ≤200us，输出功率 0±4dBm，杂散 -70dBc(TYP)/-65dBc(MAX)，谐波 ≤-5dBc，相位噪声 -107dBc/Hz@1kHz(10GHz)，体积 80×65×13mm
• TFS20-146：输出频率 200MHz至14.6GHz，频率步进 0.1Hz，跳频时间 ≤200us，输出功率 0±4dBm，杂散 -70dBc(TYP)/-65dBc(MAX)，谐波 ≤-5dBc，相位噪声 -107dBc/Hz@1kHz(10GHz)，体积 80×65×13mm
• TFS22-15：输出频率 200MHz至15GHz，频率步进 0.1mHz，跳频时间 ≤200us，输出功率 0±4dBm，杂散 -70dBc(TYP)/-65dBc(MAX)，谐波 ≤-5dBc，相位噪声 -112dBc/Hz@1kHz(10GHz)，体积 80×65×13mm
• NFS21-19：输出频率 200MHz至19GHz，频率步进 100Hz，跳频时间 ≤500us，输出功率 0±5dBm，杂散 ≤-65dBc，谐波 ≤-5dBc，相位噪声 -102dBc/Hz@1kHz(10GHz)，体积 80×65×13mm
• TFS30-15：输出频率 200MHz至15GHz，频率步进 0.1Hz，跳频时间 ≤500us，输出功率 0±4dBm，杂散 ≤-75dBc(TYP)/-70dBc(MAX)，谐波 ≤-5dBc，相位噪声 -118dBc/Hz@1kHz(10GHz)，体积 120×120×23mm
• TFS40-20：输出频率 1250MHz至10GHz / 2500MHz至20GHz，频率步进 0.1Hz，跳频时间 ≤10us，输出功率 ≥5dBm，杂散 ≤-60dBc，谐波 ≤-5dBc，相位噪声 -85dBc/Hz@1kHz(10GHz)，体积 65×65×13mm
• HFS110：输出频率 100MHz至20GHz，频率步进 10kHz，跳频时间 ≤4us，输出功率 ≥11dBm，杂散 -65dBc(TYP)/-60dBc(MAX)，谐波 ≤-20dBc，相位噪声 -100dBc/Hz@1kHz(10GHz)，体积 100×100×16mm
• BFS110：输出频率 1250MHz至20GHz，频率步进 10kHz，跳频时间 ≤500ns，输出功率 ≥13dBm，杂散 -60dBc(TYP)/-55dBc(MAX)，谐波 ≤-7dBc，相位噪声 -110dBc/Hz@1kHz(10GHz)，体积 146×95×18mm
• LFS11：输出频率 200MHz至20GHz，频率步进 0.1Hz（200MHz至15GHz）/ 0.2Hz（15GHz至20GHz），跳频时间 ≤200us，输出功率 -40dBm至+10dBm，杂散 ≤-70dBc(TYP)/-65dBc(MAX)，谐波 ≤-20dBc，相位噪声 -107dBc/Hz@1kHz(10GHz)，体积 标准PXI一槽 / 146.1×95×20mm
• TFS21-22：输出频率 50MHz至22.6GHz，频率步进 0.1Hz，跳频时间 ≤200us（选件1 ≤60us），输出功率 4±5dBm，杂散 ≤-70dBc(TYP)/-65dBc(MAX)，谐波 ≤-5dBc，相位噪声 -107dBc/Hz@1kHz(10GHz)，体积 50×50×13mm
• LFS30：输出频率 1GHz至40GHz（其中任意一段），频率步进 0.1Hz（1GHz至15GHz）/ 0.2Hz（15GHz至30GHz）/ 0.4Hz（30GHz至40GHz），跳频时间 ≤200us（SPI通讯模式），输出功率 ≥13dBm，杂散 ≤-70/-65dBc（1至15GHz），谐波 ≤-30dBc（20至40GHz），相位噪声 -107dBc/Hz@1kHz(10GHz)，体积 ≤100×80×16.5mm
资源下载
注：本页内容与指标整理自西蒙电子官方产品资料与官方技术手册；选配、可选功能以厂家最终配置为准。
