TH6723 可编程开关直流电源
额定功率 1080W · 功率限制 约额定功率 *105% · 额定电压 0-80V
产品简介
TH6700系列是一款单路输出、宽范围可编程开关直流电源，有输出功率为360W、720W以及1080W的三种机型。用户可以实现主从串联2台或者主从并联3台TH6700电源，满足更高的输出电压和输出电流需求。
核心参数
• 输出 / 功率 / 额定功率：1080W
• 输出 / 功率 / 功率限制：约额定功率 *105%
• 输出 / 电压 / 额定电压：0-80V
• 输出 / 电压 / 最大电压：84V
• 输出 / 电流 / 额定电流：0-37.5A
• 输出 / 电流 / 最大电流：40.5A
• 设置 / 电压 / 范围：0-84V
• 设置 / 电流 / 范围：0-40.5A
• 负载调节率 / 电压：≤45mV
功能与特点
TH6700系列具有可调斜率功能，用户可以设置输出电压、电流的上升、下降时间，避免开关瞬间的浪涌电流破坏器件 ，≤2ms的动态恢复时间也能够使其输出更加稳定 。
TH6700系列的恒压/恒流优先选择模式能够很好的保护被测件。传统电源在输出开启时通常处于CV模式，这会瞬间给容性负载带来较大的浪涌电流。TH6700系列在输出开启瞬间，能优先运行在CC模式，避免突发的尖峰电流，保护器件。
TH6700系列的可编程内阻功能可应用于仿真电池的输出。例如，TH6700可以设置模拟电池内阻的电阻值，从而使输出电压下跌。
TH6700系列提供OVP、OCP和OTP保护。输出电压或电流一旦超过预先设定的值，输出立即关闭；机器内部的温度一旦超过一定的温度，输出也会立即关闭。

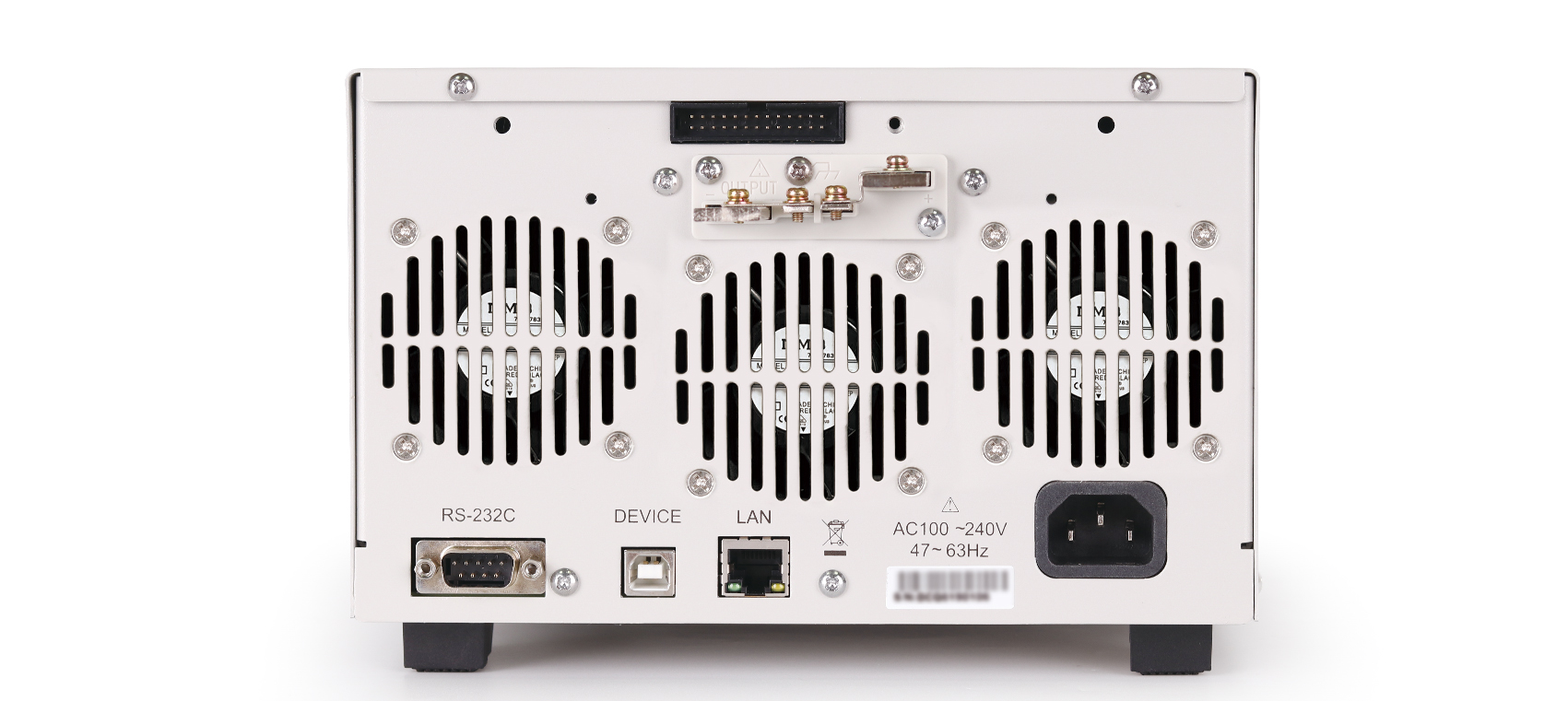

TH6700系列后面板可以接成两端量测或四端量测。接成四端量测时具有远端补偿功能，可补偿电源到待测件上的压降。

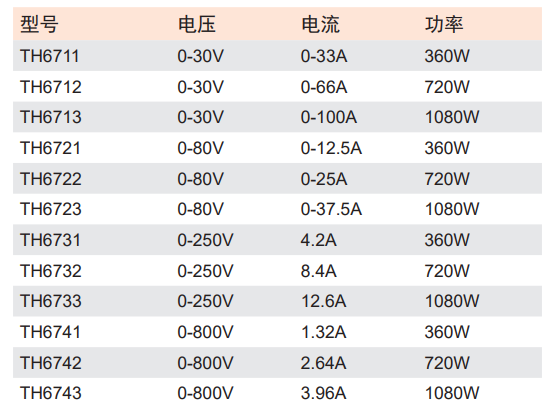

TH6700系列可编程开关直流电源包括以下几种类型：
图：TH6700系列可编程开关直流电源包括以下几种类型：
A. 可调斜率功能

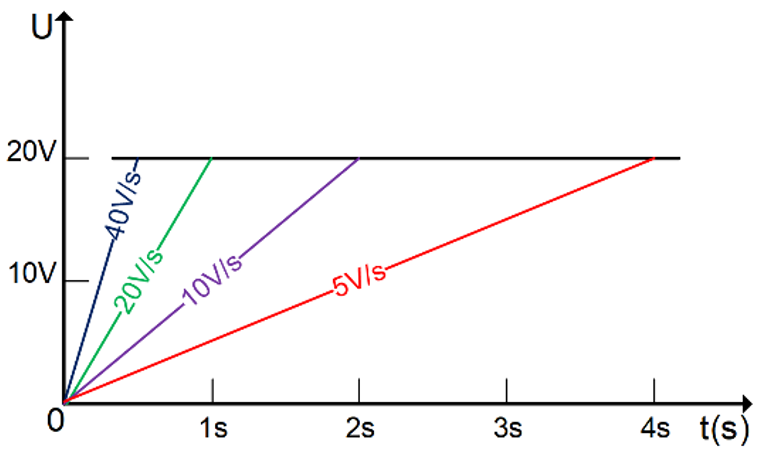

通过设置电压或电流的上升/下降时间获得电压/电流转换速率来控制输出
例如：设置输出电压为20V，电压转换速率为5V/s，则上升时间为4s；
电压转换速率为10V/s，则上升时间为2s；
电压转换速率为20V/s，则上升时间为1s；
电压转换速率为40V/s，则上升时间为0.5s。
图：电压转换速率为40V/s，则上升时间为0.5s

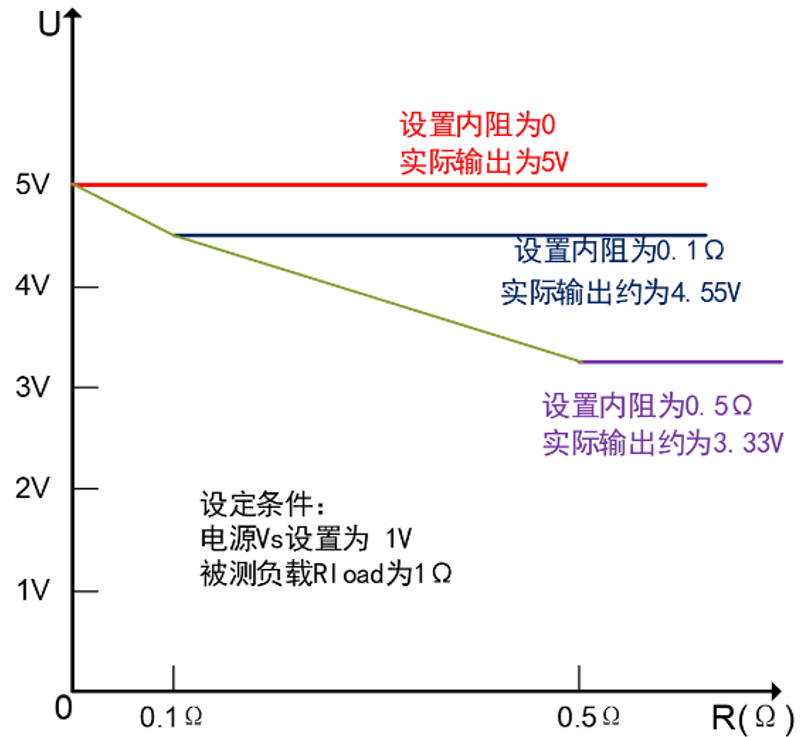

B. 可编程内部电阻 - 仿真电池输出

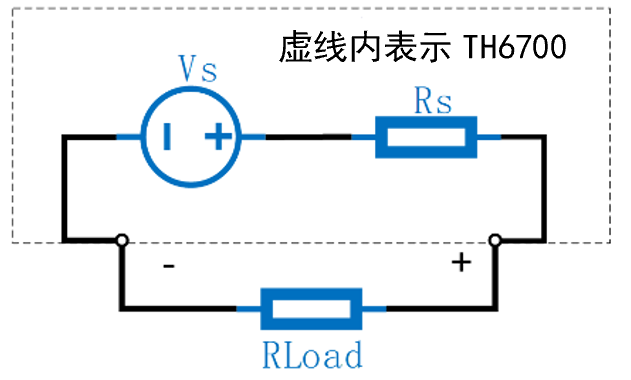

电池一般具有内部电阻，在使用电池供电时，输出电压由于电池的内部电阻分压，会出现电压下跌。
图：电池一般具有内部电阻，在使用电池供电时，输出电压由于电池的内部电阻分压，会出现电压下跌
图：电池一般具有内部电阻，在使用电池供电时，输出电压由于电池的内部电阻分压，会出现电压下跌
图：电池一般具有内部电阻，在使用电池供电时，输出电压由于电池的内部电阻分压，会出现电压下跌
使用TH6700设置模拟内阻值，从而使输出电压下跌，模拟电池的真实输出。

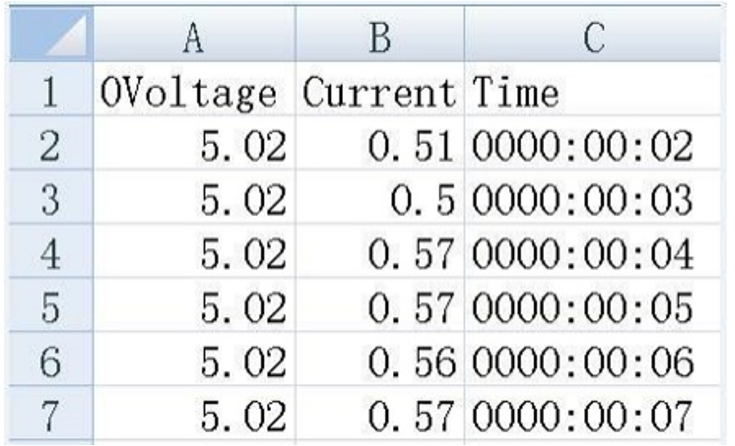

C. 数据保存 – 记录被测件运行数据
用于记录电流、电压、时间等数据，打开记录后以1 次/s的速率开始记录，最大5000 次。
接上sense端则记录被测件两端实际电压、电流值；
不接sense端则记录TH6700输出的电压、电流值。
结束后，仪器数据将以CSV后缀名保存至 U 盘CSV 文件夹下。
图：结束后，仪器数据将以CSV后缀名保存至 U 盘CSV 文件夹下
D. 恒压（CV）/恒流(CC)优先选择模式 – 保护被测件
传统电源在输出开启时通常处于CV模式，这会瞬间给电容性负载带来一个较大的浪涌电流。

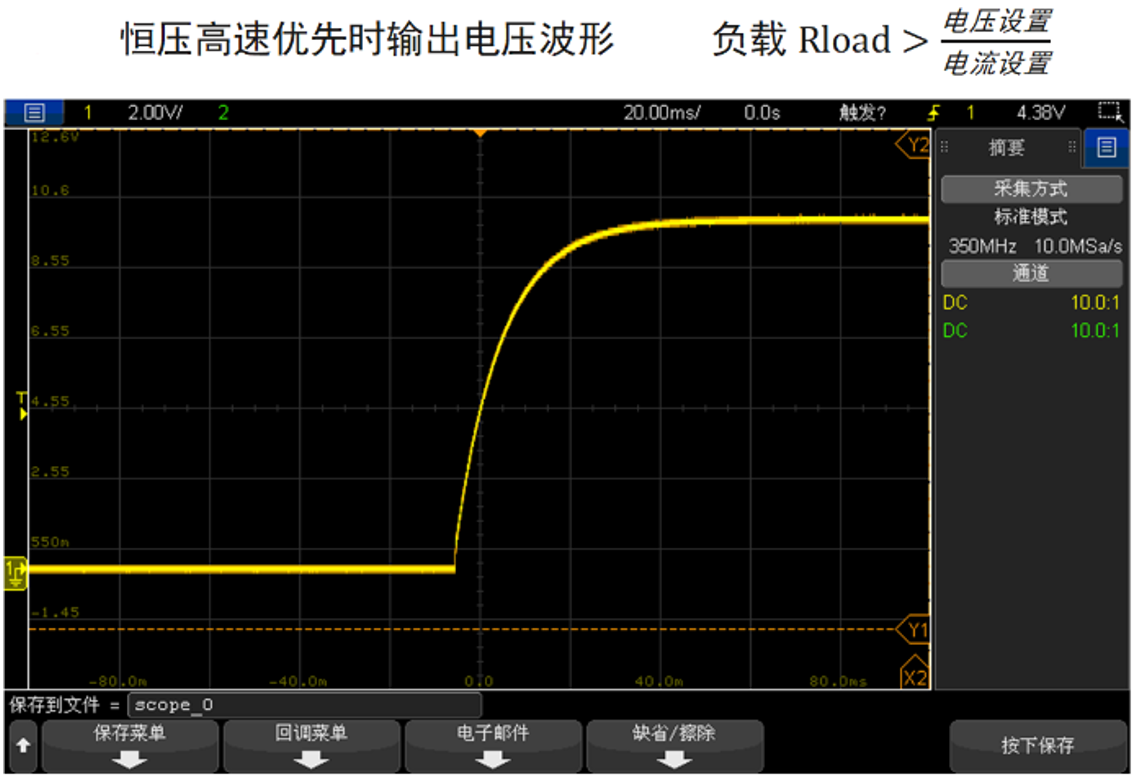

恒压优先模式，用于在输出开启时获取较快的电压爬升速度，以便针对需要电压高速的测试场景。

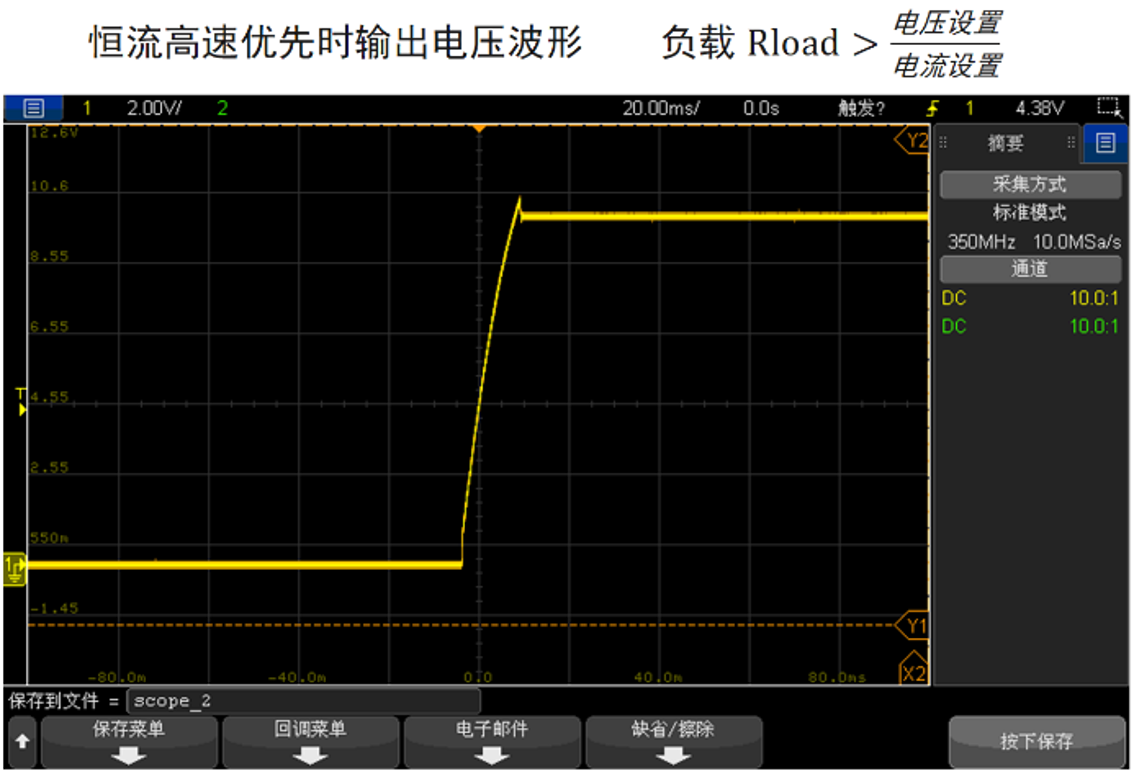

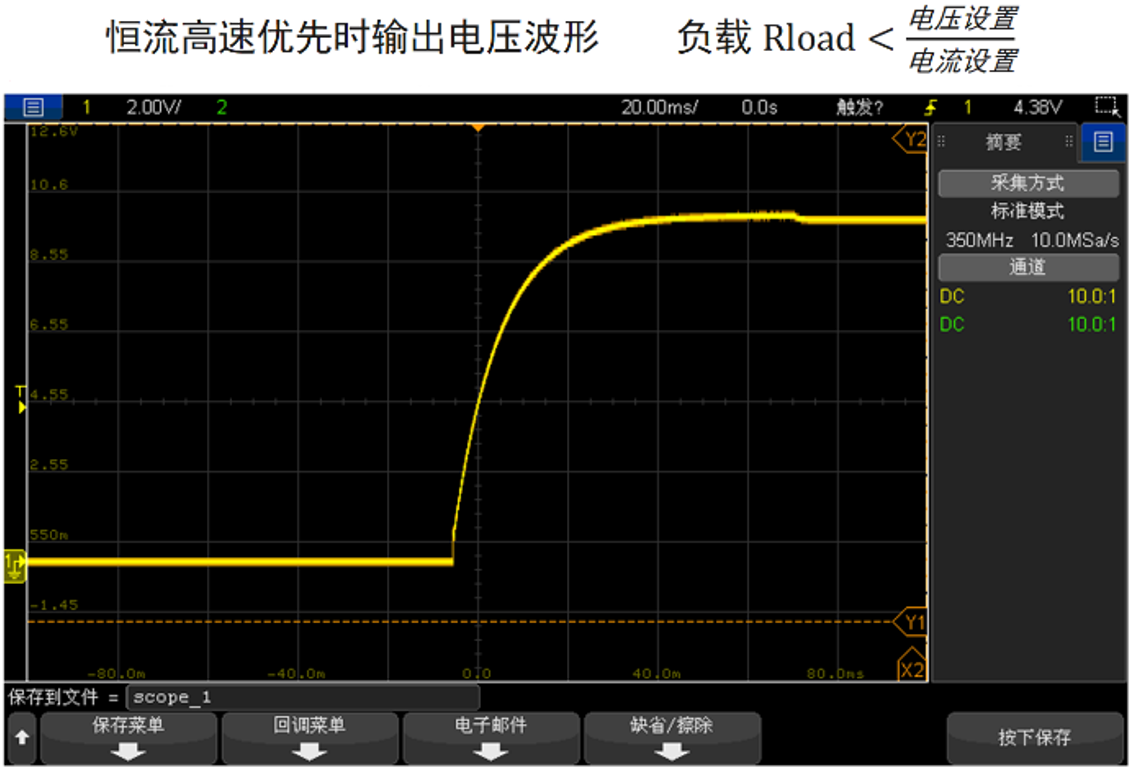

恒流优先模式是指在输出开启瞬间，优先运行在CC模式,可以:
1. 避免突发的尖峰电流，保护器件免遭浪涌电流损坏。
2. 输出电流无过冲，用来测试恒流工作特性的待测物
图：2. 输出电流无过冲，用来测试恒流工作特性的待测物
图：2. 输出电流无过冲，用来测试恒流工作特性的待测物
图：2. 输出电流无过冲，用来测试恒流工作特性的待测物
电源调节率（ 88-132VAC 或 170-265VAC ，恒载）负载调解率（空载 - 满载，恒输入电压）
上升时间（额定输出电压 10%-90% ，带额定电阻负载）下降时间（ 额定输出电压 90%-10% ，带额定电阻负载 ）
动态恢复时间（负载从额定输出电流的 50% 至 100% 变化时，输出电压在额定输出的 0.1%+10mV 范围内恢复的时间 ）
1. 负载调节率（空载 - 满载，恒输入电压 ）
2. 电源调节率（ 88-132VAC 或 170-265VAC ，恒载 ）
3. 动态恢复时间（负载从额定输出电流的 50% 至 100% 变化时，输出电压在额定输出的 0.1%+10mV 范围内恢复的时间，负载频率 =100Hz ）
4. 上升时间（ 额定输出电压 10%-90% ，带额定电阻负载 ）
5. 下降时间（ 额定输出电压 90%-10% ，带额定电阻负载 ）
典型应用
• 研发和设计验证通用测试
• 新能源 太阳能电池，新动力汽车，电动自行车
• 生产线工作台常规测试、维修
• 自动化设备集成测试
资源下载
• 详细指标：全部技术指标已单独整理，详见 TH6723 可编程开关直流电源 详细指标页
onetest仪器资源库 · 同惠电子 TH6723 可编程开关直流电源
同惠电子 · 常州同惠电子股份有限公司
TH6723 可编程开关直流电源 · 详细指标
额定功率 1080W · 功率限制 约额定功率 *105% · 额定电压 0-80V
产品简介
TH6700系列是一款单路输出、宽范围可编程开关直流电源，有输出功率为360W、720W以及1080W的三种机型。用户可以实现主从串联2台或者主从并联3台TH6700电源，满足更高的输出电压和输出电流需求。
TH6700系列具有可调斜率功能，用户可以设置输出电压、电流的上升、下降时间，避免开关瞬间的浪涌电流破坏器件 ，≤2ms的动态恢复时间也能够使其输出更加稳定 。
本页按官方规格资料分组收录 TH6723 可编程开关直流电源 的全部关键技术指标；产品定位、特性与应用场景请见 TH6723 产品介绍页。
技术指标
频率与时钟
• 动态恢复时间 (50%-100% 负载) 频率 =100Hz：恢复到 0.1 % + 10mV : ≤2ms
• 动态恢复时间 *3 (50%-100% 负载) 负载频率 =100Hz：≤2ms
测量范围与精度
• 设置 / 电压 / 范围：0-84V
• 设置 / 电流 / 范围：0-40.5A
• 设定值精度 (25 ℃±5 ℃) / 电压 (>0.1V)：≤0.1%+10mV
• 设定值精度 (25 ℃±5 ℃) / 电流 (>0.1A)：≤0.1%+50mA
• 回读值精度 (25 ℃±5 ℃) / 电压 (>0.1V)：≤0.1%+20mV
• 回读值精度 (25 ℃±5 ℃) / 电流 (>0.1A)：≤0.1%+50mA
• 定时器 / 设置范围：0-9999999 （时分秒）
• 启动延时 / 设置范围：0-99.99s
• 停止延时 / 设置范围：0-99.99s
• 模拟内阻 / 设置范围：0-1.975 Ω
• 外部电压控制 (25 ℃±5 ℃) / CV 精度：额定输出电压±0.5%
• 外部电压控制 (25 ℃±5 ℃) / CC 精度：额定输出电流±1%
• 外部电阻控制 (25 ℃±5 ℃) / CV 精度：额定输出电压±1.5%
• 外部电阻控制 (25 ℃±5 ℃) / CC 精度：额定输出电流±1.5%
• 设置 / 电压 / 范围：0-262.5V / 0-840V
• 设置 / 电流 / 范围：0-4.5A / 0-9A / 0-13.5A / 0-1.44A / 0-2.884A / 0-4.32A
• 设定值精度 (25 ℃±5 ℃) / 电压 (>0.1V)：≤0.1%+200mV / ≤0.1%+400mV
• 设定值精度 (25 ℃±5 ℃) / 电流 (>0.1A)：≤0.1%+5mA / ≤0.1%+10mA / ≤0.1%+20mA / ≤0.1%+2mA / ≤0.1%+4mA / ≤0.1%+6mA
• 回读值精度 (25 ℃±5 ℃) / 电压 (>0.1V)：≤0.1%+200mV / ≤0.1%+400mV
• 回读值精度 (25 ℃±5 ℃) / 电流 (>0.1A)：≤0.1%+5mA / ≤0.1%+10mA / ≤0.1%+20mA / ≤0.1%+2mA / ≤0.1%+4mA / ≤0.1%+6mA
• 定时器 / 设置范围：0-9999999 （时分秒）
• 启动延时 / 设置范围：0-99.99s
• 停止延时 / 设置范围：0-99.99s
• 模拟内阻 / 设置范围：0 ～ 55.55 Ω / 0 ～ 27.77 Ω / 0 ～ 18.51 Ω / 0 ～ 555.5 Ω / 0 ～ 277.8 Ω / 0 ～ 185.1 Ω
• 外部电压控制 (25 ℃±5 ℃) / CV 精度：额定输出电压±0.5%
• 外部电压控制 (25 ℃±5 ℃) / CC 精度：额定输出电流±1%
• 外部电阻控制 (25 ℃±5 ℃) / CV 精度：额定输出电压±1.5%
• 外部电阻控制 (25 ℃±5 ℃) / CC 精度：额定输出电流±1.5%
• 保护 / OVP 精度：±2 % 的额定输出电压
• 保护 / OCP 精度：±2 % 的额定输出电流
输出与驱动
• 输出 / 功率 / 额定功率：1080W
• 输出 / 功率 / 功率限制：约额定功率 *105%
• 输出 / 电压 / 额定电压：0-80V
• 输出 / 电压 / 最大电压：84V
• 输出 / 电流 / 额定电流：0-37.5A
• 输出 / 电流 / 最大电流：40.5A
• 负载调节率 / 电压：≤45mV
• 负载调节率 / 电流：≤45.5mA
• 电源调节率 / 电压：≤43mV
• 电源调节率 / 电流：≤45.5mA
• 定值解析度 / 电压：10mV
• 定值解析度 / 电流：10mA
• 回读值解析度 / 电压：10mV
• 回读值解析度 / 电流：10mA
• 纹波与噪声 (20Hz-2MHz) / 差模电压：≤100mVp-p and 14mVrms
• 纹波与噪声 (20Hz-2MHz) / 差模电流：≤81mArms
• 斜率设置 / 电压上升：0.1-160V/s
• 斜率设置 / 电压下降：0.1-160V/s
• 斜率设置 / 电流上升：0.01-81A/s
• 斜率设置 / 电流下降：0.01-81A/s
• 功率因数 / 100VAC （满载）：0.99
• 功率因数 / 200VAC （满载）：0.97
• 输出 / 功率 / 额定功率：360W / 720W / 1080W
• 输出 / 功率 / 功率限制：约额定功率 *105%
• 输出 / 电压 / 额定电压：0-250V / 0-800V
• 输出 / 电压 / 最大电压：262.5V / 840V
• 输出 / 电流 / 额定电流：4.2A / 8.4A / 12.6A / 1.32A / 2.64A / 3.96A
• 输出 / 电流 / 最大电流：4.5A / 9A / 13.5A / 1.44A / 2.88A / 4.32A
• 负载调节率 *1 / 电压：≤130mV / ≤405mV
• 负载调节率 *1 / 电流：≤9.5mA / ≤14mA / ≤18.5mA / ≤6.44mA / ≤7.88mA / ≤9.32mA
• 电源调节率 *2 / 电压：≤128mV / ≤403mV
• 电源调节率 *2 / 电流：≤9.5mA / ≤14mA / ≤18.5mA / ≤6.44mA / ≤7.88mA / ≤9.32mA
• 设定值解析度 / 电压：100mV
• 设定值解析度 / 电流：1mA / 10mA
• 回读值解析度 / 电压：100mV
• 回读值解析度 / 电流：1mA / 10mA
• 纹波与噪声 (20Hz-2MHz) / 差模电压：≤80mVp-p and 15mVrms / ≤100mVp-p and 15mVrms / ≤120mVp-p and 15mVrms / ≤150mVp-p and 30mVrms / ≤200mVp-p and 30mVrms
• 纹波与噪声 (20Hz-2MHz) / 差模电流：≤10mArms / ≤20mArms / ≤30mArms / ≤5mArms / ≤15mArms
• 斜率设置 / 电压上升：0.1 ～ 500V/s / 1 ～ 1600V/s
• 斜率设置 / 电压下降：0.1 ～ 500V/s / 1 ～ 1600V/s
• 斜率设置 / 电流上升：0.001 ～ 9A/s / 0.01 ～ 18A/s / 0.01 ～ 27A/s / 0.001 ～ 2.88A/s / 0.001 ～ 5.76A/s / 0.001 ～ 8.64A/s
• 斜率设置 / 电流下降：0.001 ～ 9A/s / 0.01 ～ 18A/s / 0.01 ～ 27A/s / 0.001 ～ 2.88A/s / 0.001 ～ 5.76A/s / 0.001 ～ 8.64A/s
• 功率因数 / 100VAC （满载）：0.99
• 功率因数 / 200VAC （满载）：0.97
接口与通信
• 主从控制 / 主从并联：含主机最多并联 3 台
• 主从控制 / 主从串联：含主机最多串联 2 台
• 主从控制 / 主从并联：含主机最多并联 3 台
• 主从控制 / 主从串联：无
通用规格
• 保护 / 过压 OVP：8-88V
• 保护 / 过流 OCP：4.05-42.53A
• 保护 / 过温 OTP：内部温度上升决定
• 体积和重量 / 重量（净重）：7.5kg
• 供电电源：88-265VAC ， 50/60HZ
• 保护 / 过压 OVP：20-275V / 20-880V
• 保护 / 过流 OCP：0.45 ～ 4.72A / 0.9 ～ 9.45A / 1.35 ～ 14.17A / 0.144 ～ 1.512A / 0.288 ～ 3.024A / 0.432 ～ 4.536A
• 保护 / 过温 OTP：内部温度上升决定
• 体积和重量 / 外形体 （mm）：215(W) × 146(H) × 420(D)
• 体积和重量 / 上架体 （mm）：215(W) × 132(H) × 420(D)
• 体积和重量 / 重量（净重）：3kg / 5.3kg / 7.5kg
• 供电电源：88-265VAC ， 50/60Hz
其他参数
• 上升时间（空载） / 10%-90%：≤50ms
• 上升时间（满载） / 10%-90%：≤50ms
• 下降时间（满载） / 90%-10%：≤50ms
• 下降时间（空载） / 90%-10%：≤500ms
• 效率 / 100VAC （满载）：76%
• 效率 / 200VAC （满载）：78%
• 上升时间 *4 （空载） / 10%-90%：≤100ms / ≤150ms
• 上升时间 *4 （满载） / 10%-90%：≤100ms / ≤150ms
• 下降时间 *5 （满载） / 90%-10%：≤150ms / ≤300ms
• 下降时间 *5 （空载） / 90%-10%：≤1200ms / ≤2000ms
• 效率 / 100VAC （满载）：77% / 78%
• 效率 / 200VAC （满载）：79% / 80%
注：以上指标摘自 同惠电子 官网公开产品资料，未特别说明均为典型值；指标可能随硬件与软件版本变化，恕不另行通知。
