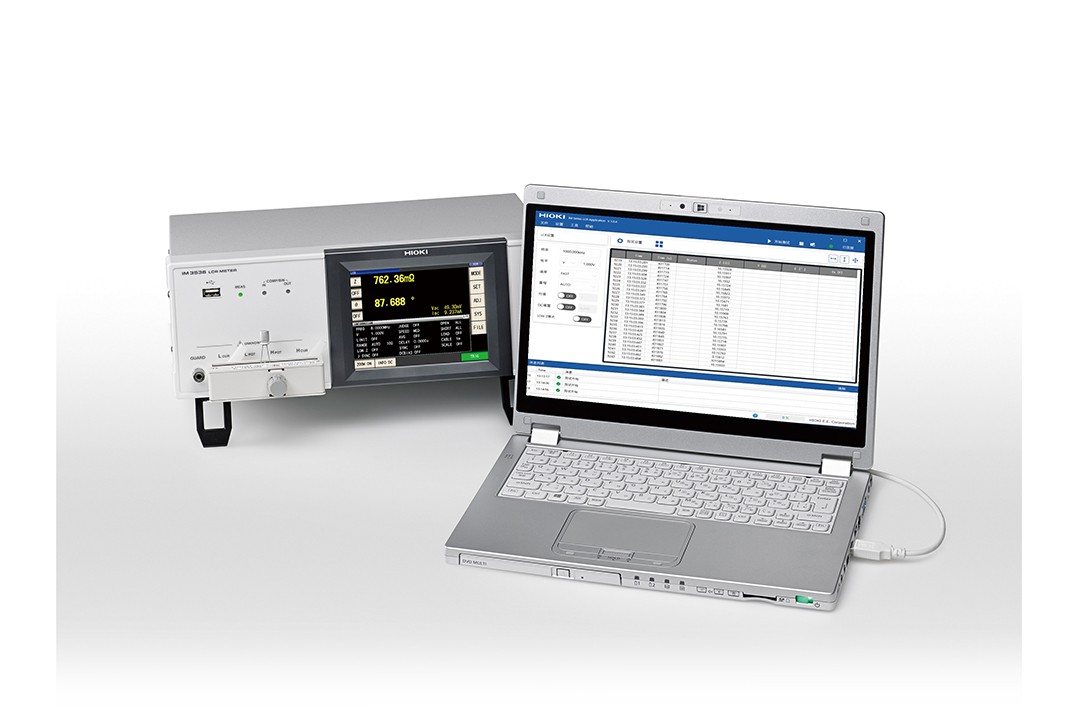

CN030 测量数据即时绘图。在测量的同时实时显示数据图表。HIOKI 日置 LCR 测试仪全系列可用。加速电容式传感器、磁场传感器的研究开发。

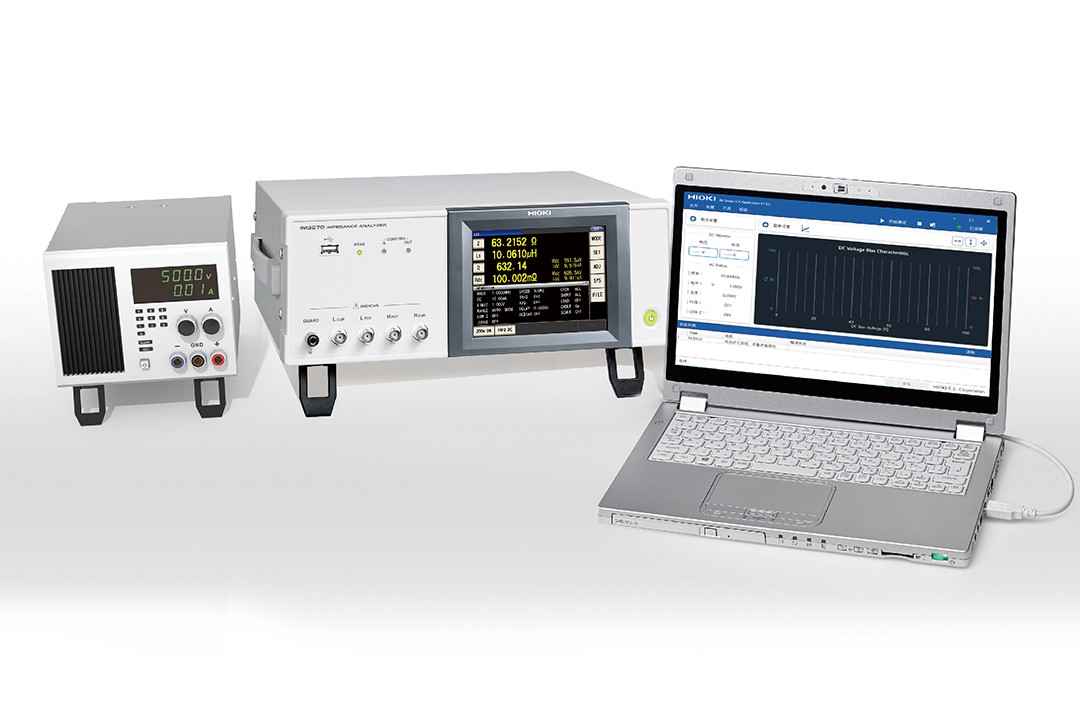

CN010 电压偏置测试系统。半导体器件的直流偏置特性研究，适用于SiC、GaN、MLCC的偏压测试。丰富的选件，覆盖广泛测试需求的硬件系统。整体的性能评价和预先验证，为客户提供可靠准确的测试方案。友好的图表显示界面，即时的数据保存，提高开发效率。

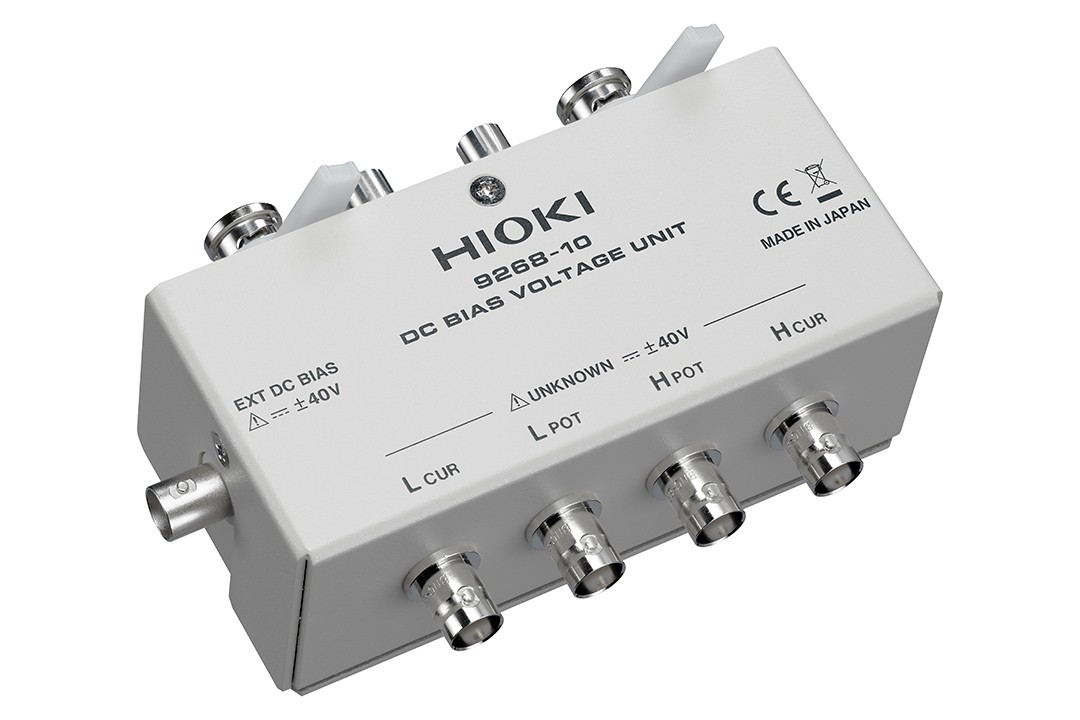

9268-10 DC偏置电压单元。直接连接型，40Hz至8MHz，最大外加电压DC±40V。
- «
- 1
- »
3506-10 C测试仪 对应1MHz测试, 低容量,高精度,高速测试|日置 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
日置 · HIOKI

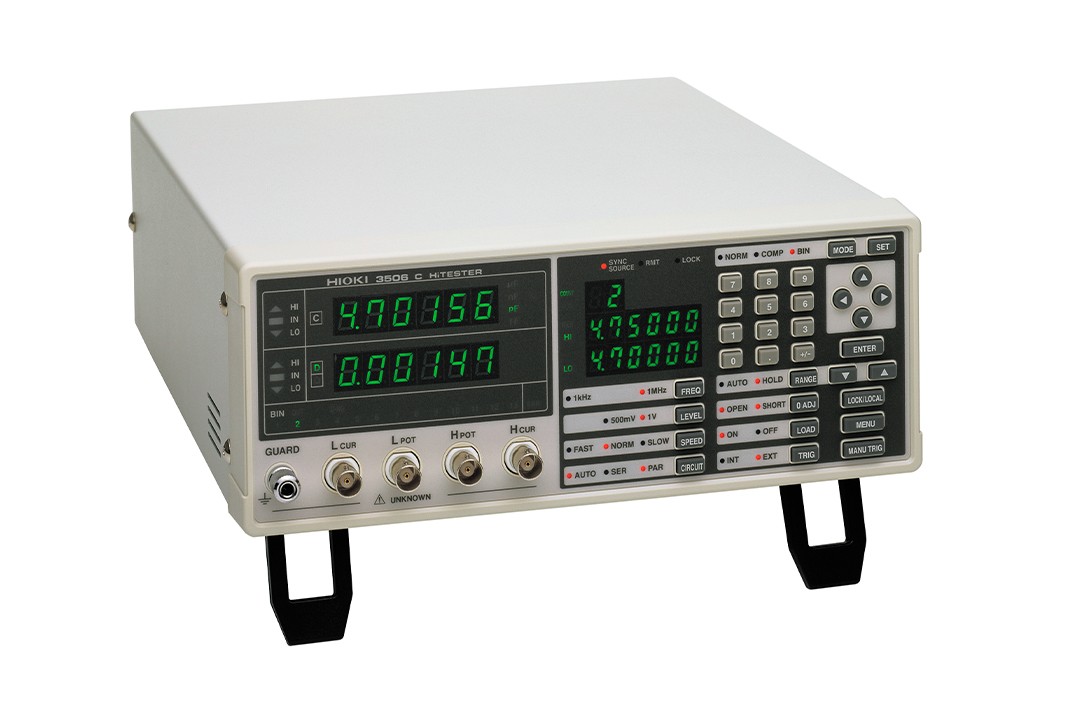

3506-10 C测试仪 对应1MHz测试, 低容量,高精度,高速测试
对应1MHz测试, 低容量,高精度,高速测试
产品简介
对应1MHz测试, 低容量,高精度,高速测试。3506-10 是 日置 官网 C测试仪 栏目下的产品。
产品特点
• 模拟测量时间0.6ms(1MHz)的高速测量
• 提高了抗干扰性，在产线的上也能实现高反复精度
• 1kHz、1MHz测量下，低电容的贴片时可稳定测量
• 根据BIN的测定区分容量
核心指标
• 测量参数：C(电容),D(损耗系数tanδ), Q (1/tan δ)
• 测量范围：C:0.001fF～15.0000μF
• 基本精度：(代表值)C: ±0.14% rdg. D: ±0.0013
• 测量频率：1kHz, 1MHz
• 测量信号电平：500mV, 1V rms
• 输出电阻：1Ω (在1kHz 时2.2 μF 以上量程), 20Ω(除上述以外的量程)
• 显示：LED(6位显示,满量程由点数有效距离来决定)
• 测量时间：1.5ms：1MHz， 2.0 ms：1kHz
• 功能：BIN分类测量, 触发同步输出, 测量条件记忆, 测量值比较功能, 平均值功能, Low-C筛选功能, 振动功能, 电流检测监视功能, 输出电压值监视功能, 控制用输入输出 (EXT. I/O), RS-232C接口, GP-IB接口
• 电源：AC 100/120/220/240V ±10%(可选择), 50/60Hz, 最大40VA
资源下载
• 详细指标请见 3506-10 C测试仪 对应1MHz测试, 低容量,高精度,高速测试 详细指标页。
注：本页内容与指标整理自日置官网该产品详情页及其官方资料；选配、可选功能以厂家最终配置为准。
日置HIOKI · onetest 仪器资源库
日置 · HIOKI
3506-10 C测试仪 对应1MHz测试, 低容量,高精度,高速测试
详细指标
产品简介
对应1MHz测试, 低容量,高精度,高速测试。3506-10 是 日置 官网 C测试仪 栏目下的产品。
详细指标
基本参数
• 测量参数：C(电容),D(损耗系数tanδ), Q (1/tan δ)
• 测量范围：C:0.001fF～15.0000μF
D: 0.00001 ～ 1.99999
Q:0.0 ～ 19999.9
• 基本精度：(代表值)C: ±0.14% rdg. D: ±0.0013
• 测量频率：1kHz, 1MHz
• 测量信号电平：500mV, 1V rms
• 输出电阻：1Ω (在1kHz 时2.2 μF 以上量程), 20Ω(除上述以外的量程)
• 显示：LED(6位显示,满量程由点数有效距离来决定)
• 测量时间：1.5ms：1MHz， 2.0 ms：1kHz
• 功能：BIN分类测量, 触发同步输出, 测量条件记忆, 测量值比较功能, 平均值功能, Low-C筛选功能, 振动功能, 电流检测监视功能, 输出电压值监视功能, 控制用输入输出 (EXT. I/O), RS-232C接口, GP-IB接口
• 电源：AC 100/120/220/240V ±10%(可选择), 50/60Hz, 最大40VA
• 体积及重量：260W × 100H × 298Dmm, 4.8kg
• 附件：电源线× 1, 电源备用保险丝× 1，使用说明书× 1
选件与型号
测试冶具或电缆
• 4端子探头L2000 DC~8MHz，1m长
• 4端子开尔文夹9140-10 DC~200kH，50 Ω，1 m长
• 镊形探头L2001 线长73cm，DC～8MHz，50Ω，前端电极间隔：0.3～6mm
• 测试治具9261-10 线长1m，DC~5MHz，特性阻抗50Ω，可测端口直径：0.3~1.5mm
• 测试治具9262 DC～8 MHz, 直接连接型
• SMD测试治具9263 直接连接型, DC～5 MHz 测试尺寸: 1mm～10.0mm
• SMD测试治具9677 用于侧面有电极的SMD DC~120MHz，测试样品 尺寸：3.5mm±0.5mm
• SMD测试治具9699 用于底部有电极的SMD DC~120MHz，测试样品 尺寸：宽1.0~4.0mm，高1.5mm以下
打印机
• 打印机 9442 数码打印
• AC适配器9443-02 适用于打印机9442
• 连接电缆 9444 适用于9442, 线长:1.5 m
• 记录纸 1196 112mm x 25m, 10卷/盒
PC 通讯器
• GP-IB连接线9151-02 2m长
替换部件
• 支撑脚Z7052
• 支撑脚Z7053
资源下载
注：本页内容与指标整理自日置官网该产品详情页及其官方资料；选配、可选功能以厂家最终配置为准。
日置HIOKI · onetest 仪器资源库
