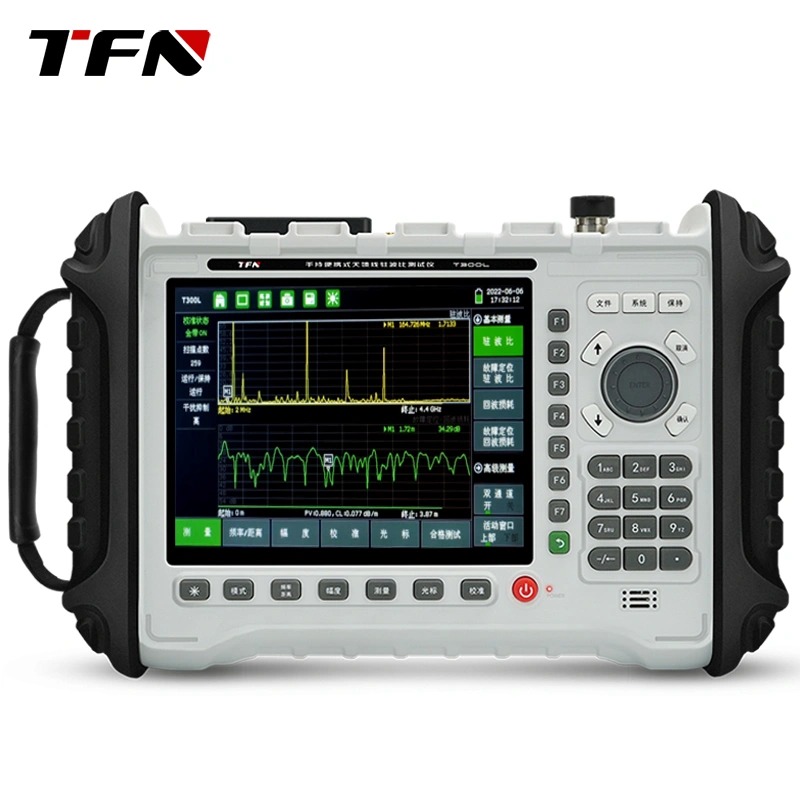

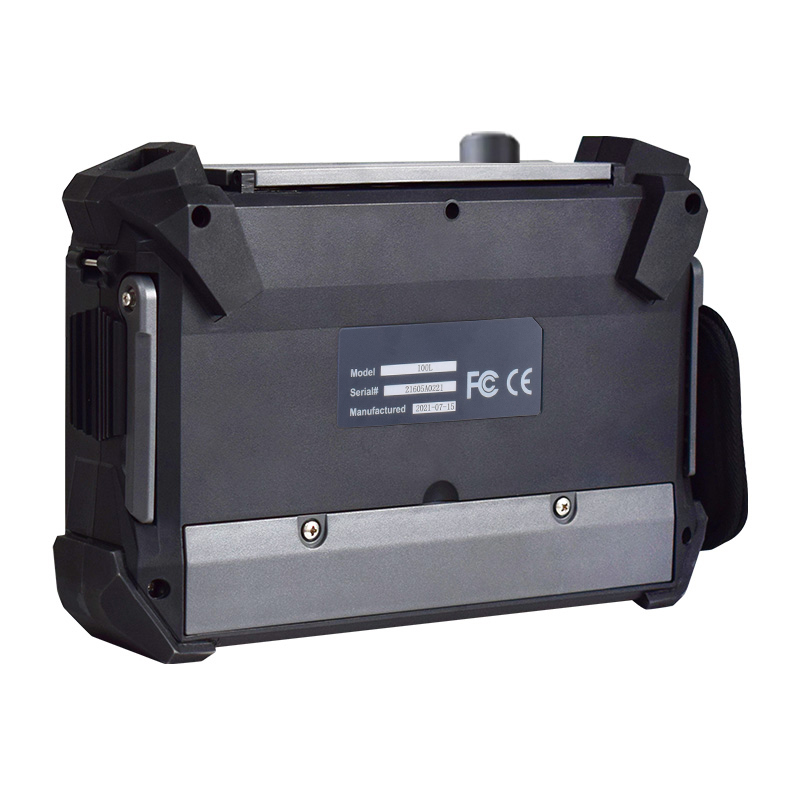

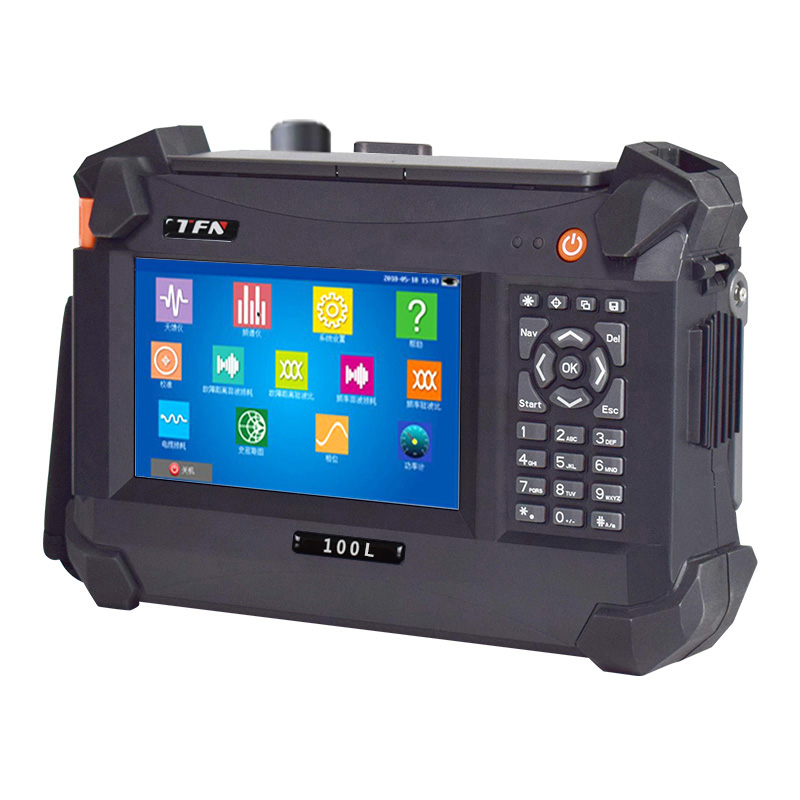

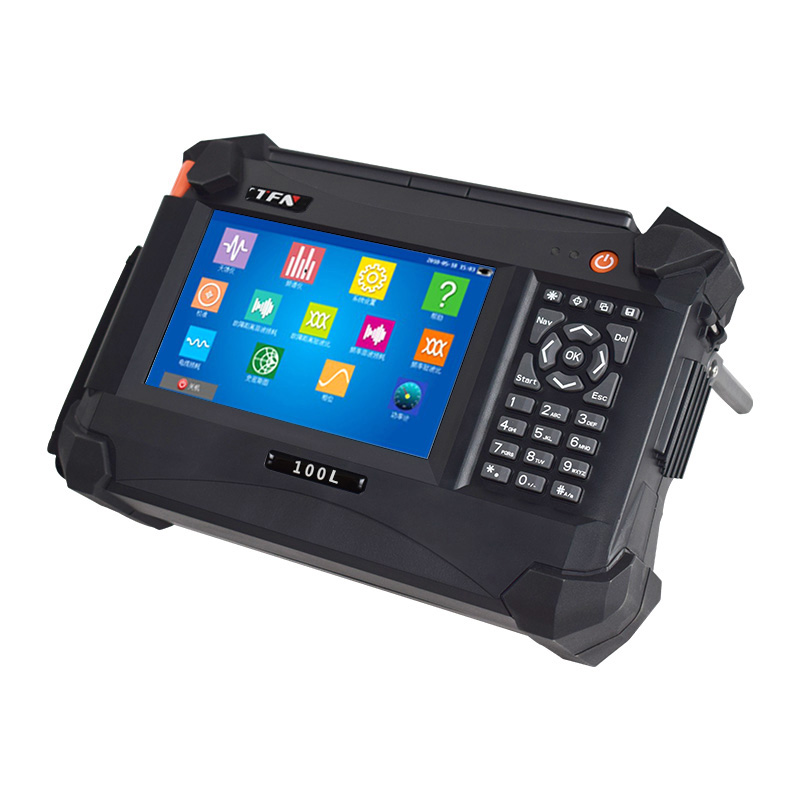

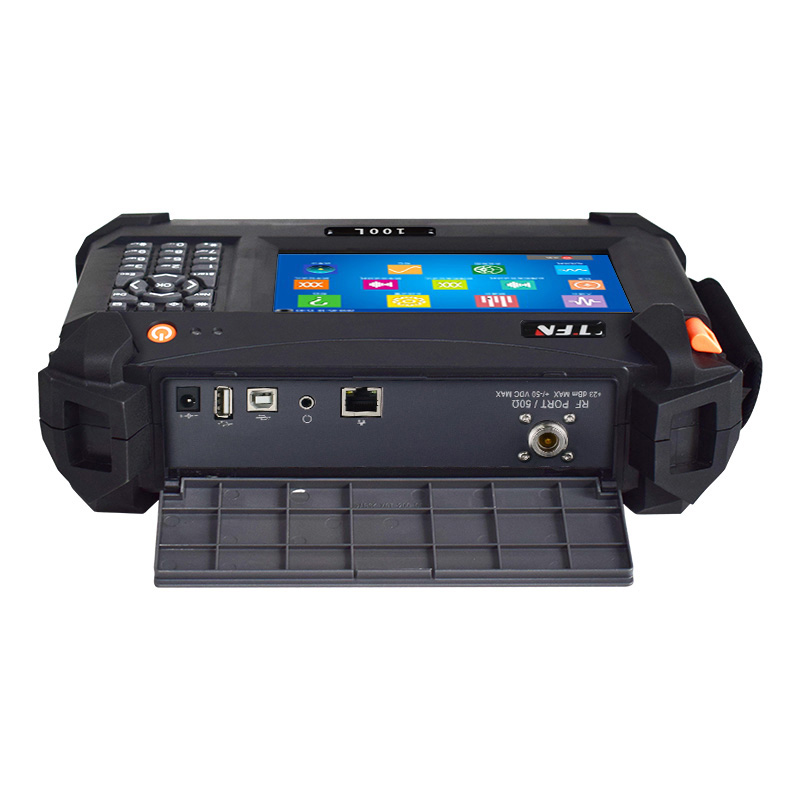

100L 1MHz至4000MHz 天馈线驻波比测试仪|TFN
测试基站馈线天线 4.4GHz
产品简介
支持五种测量模式，测试曲线智能分析、判断，便捷、精确的校准方式：单端口“T型”校准件，回损/驻波比即时切换，仪表可实现批量处理测试文件，支持现场校准电缆并获取电缆参数，支持手动设置频率和选择预设频率，节能、环保、人性化界面设计，功能强大的上位机分析软件。
核心参数
• 频率范围：1MHz至4000MHz
官方产品图文
下列 18 张图文取自 TFN 官网 100L 产品页，用于完整呈现该产品的官方说明与配图。
图：TFN 100L 官方产品图文（1/18）
图：TFN 100L 官方产品图文（2/18）

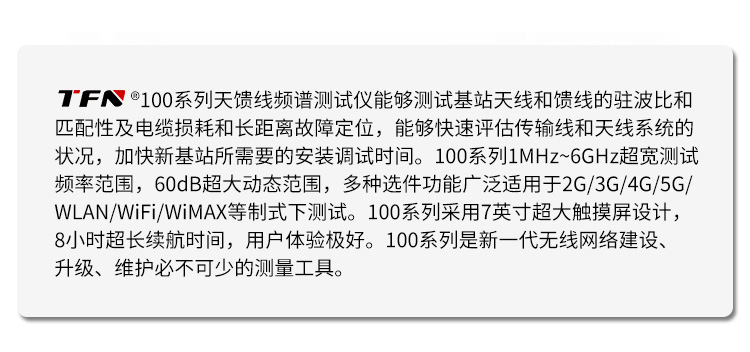

图：TFN 100L 官方产品图文（3/18）

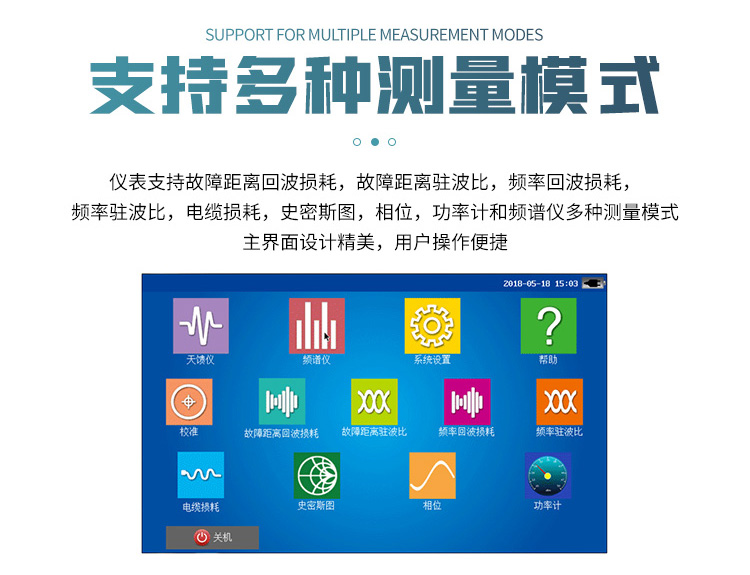

图：TFN 100L 官方产品图文（4/18）

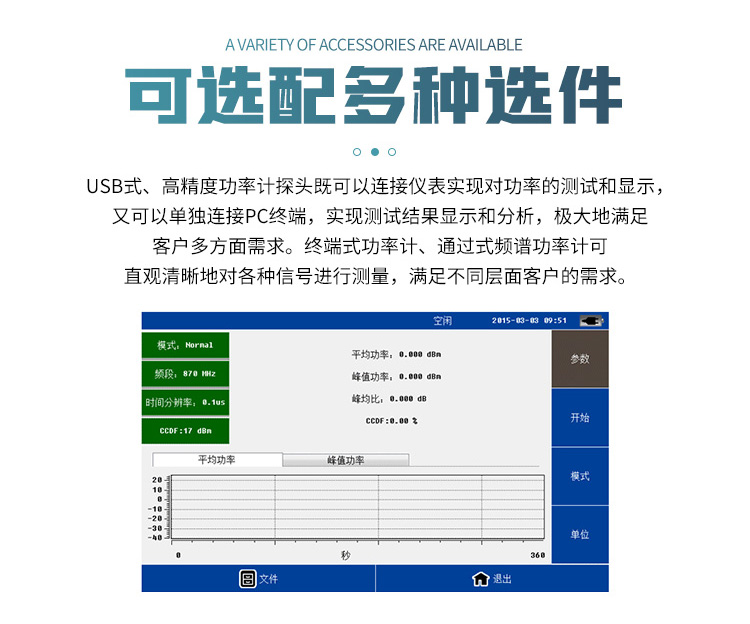

图：TFN 100L 官方产品图文（5/18）

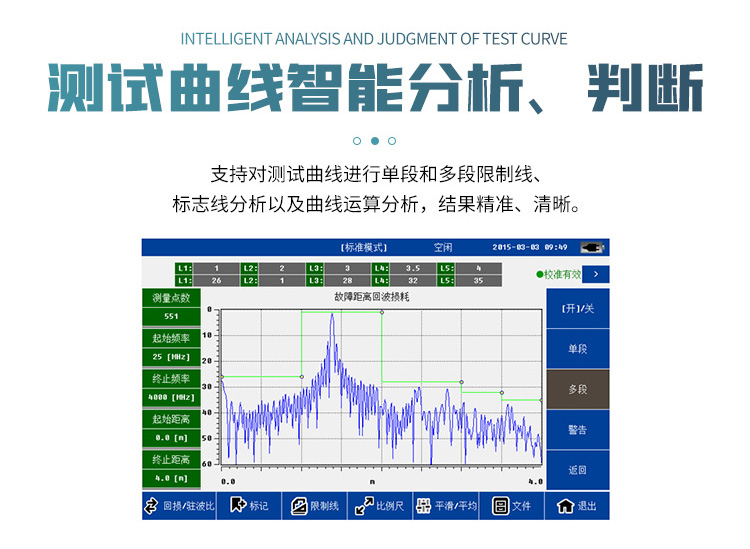

图：TFN 100L 官方产品图文（6/18）

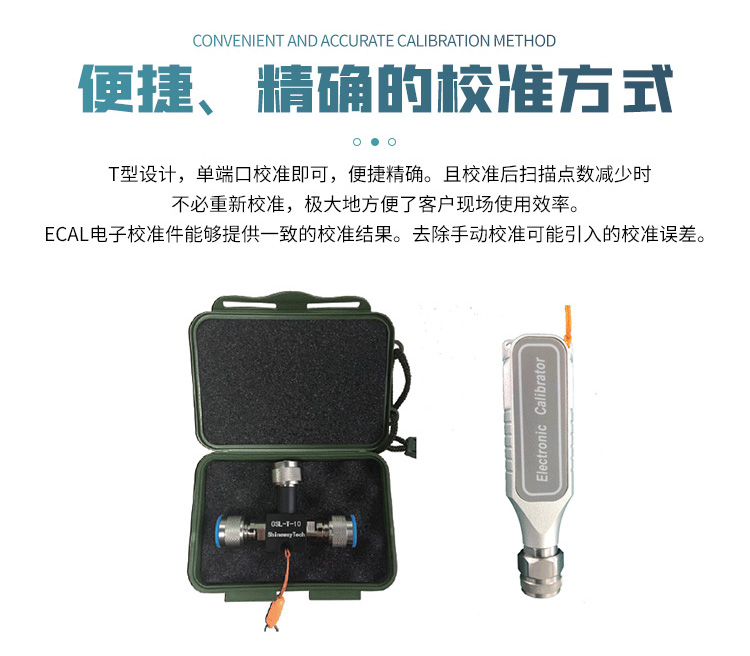

图：TFN 100L 官方产品图文（7/18）

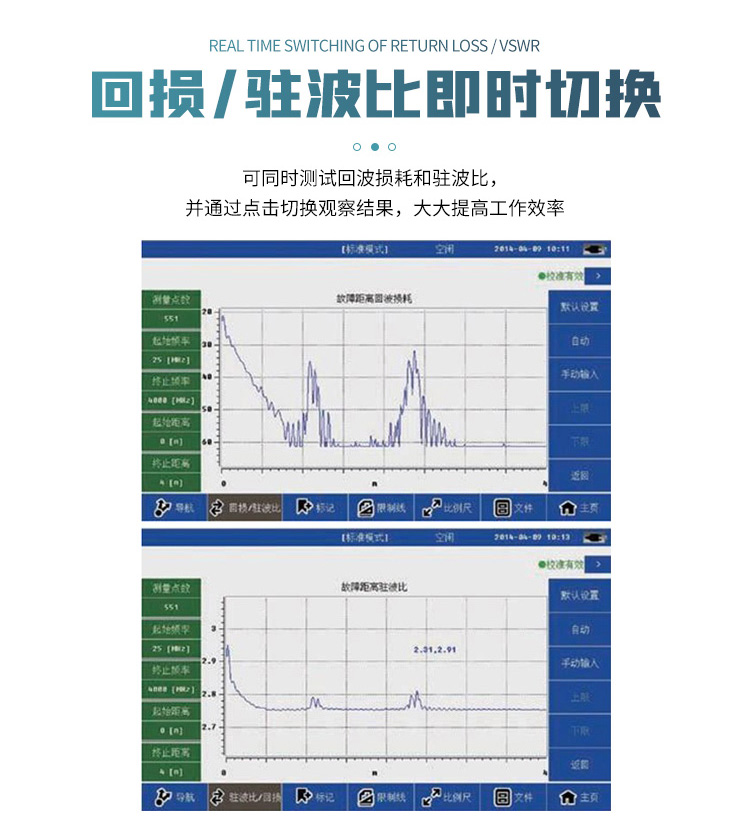

图：TFN 100L 官方产品图文（8/18）

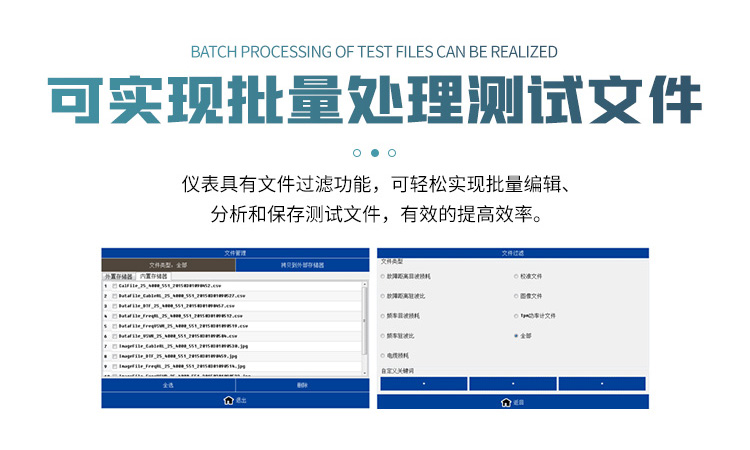

图：TFN 100L 官方产品图文（9/18）

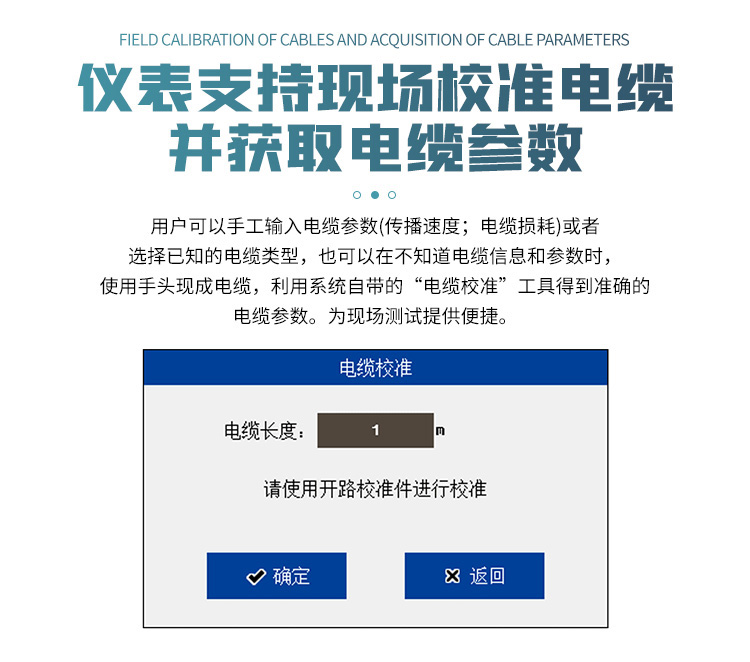

图：TFN 100L 官方产品图文（10/18）

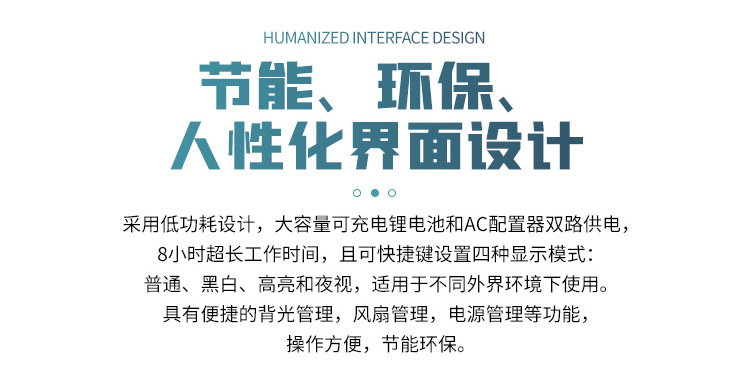

图：TFN 100L 官方产品图文（11/18）

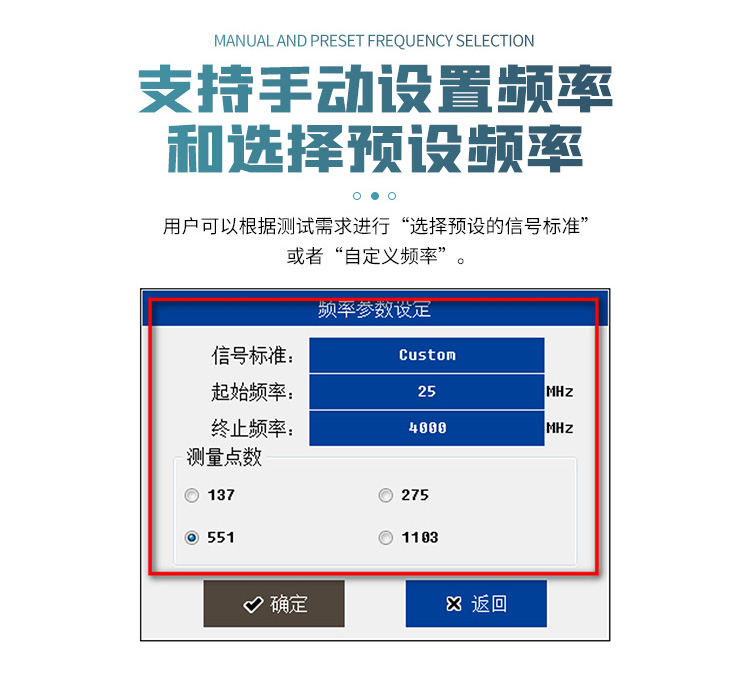

图：TFN 100L 官方产品图文（12/18）

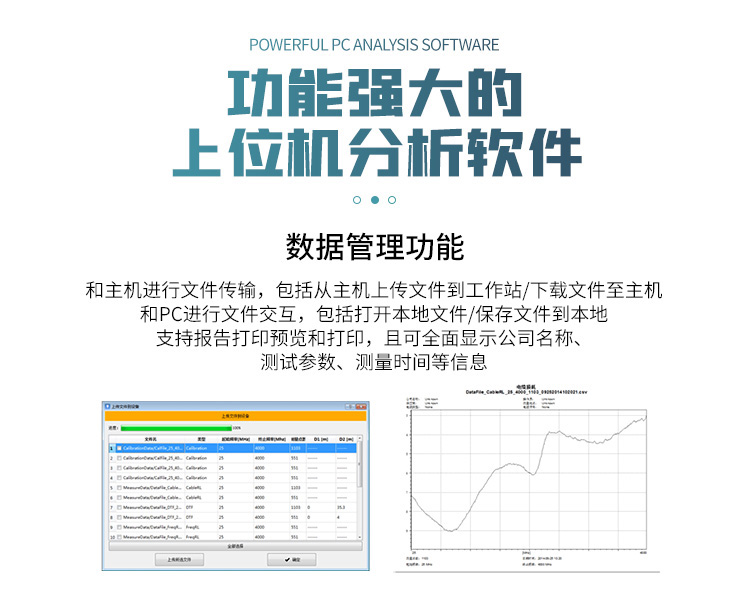

图：TFN 100L 官方产品图文（13/18）

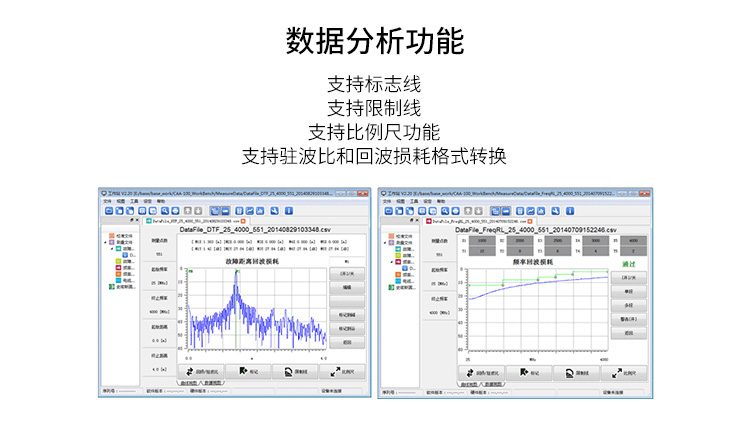

图：TFN 100L 官方产品图文（14/18）

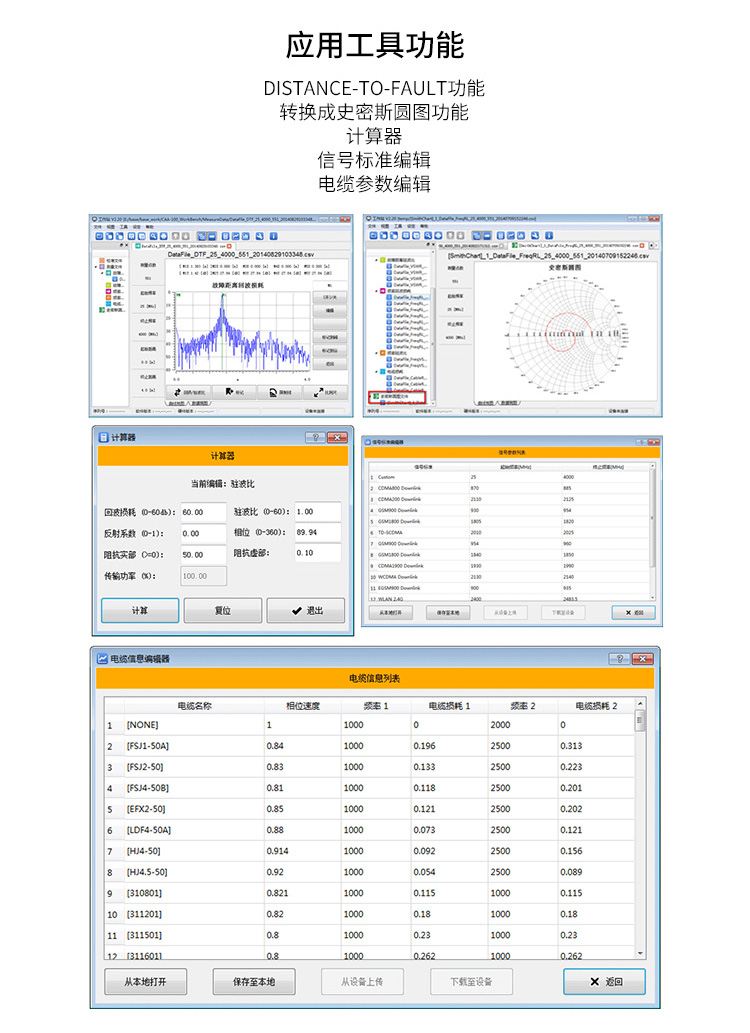

图：TFN 100L 官方产品图文（15/18）

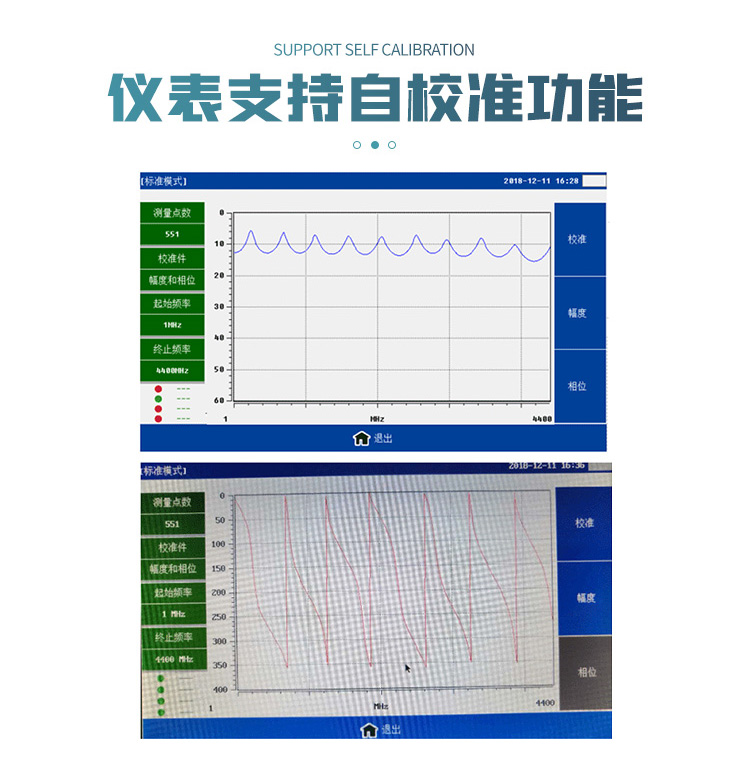

图：TFN 100L 官方产品图文（16/18）

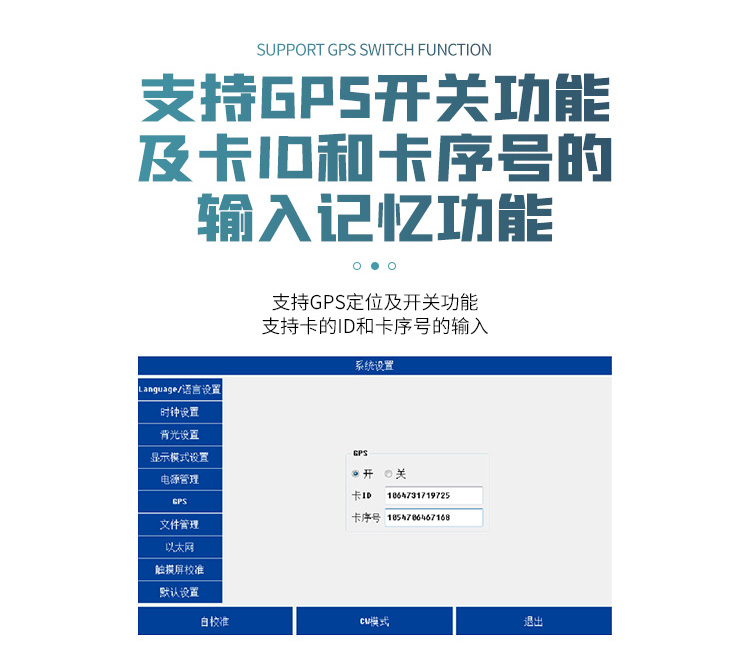

图：TFN 100L 官方产品图文（17/18）
图：TFN 100L 官方产品图文（18/18）
资源下载
• 详细指标：全部技术指标已单独整理，详见 100L 详细指标页
onetest仪器资源库 · TFN 100L 天馈线驻波比测试仪
TFN · 青岛一卓光电科技有限公司
100L 1MHz至4000MHz 天馈线驻波比测试仪 · 详细指标
测试基站馈线天线 4.4GHz
详细指标
官方规格表
下表按 TFN 官网 100L 产品页「产品参数」规格表整理；未特别说明均为典型值。
• 技术指标
• 型号：100L
• 频率范围：1M~4000M
• 频率分辨率：1kHz
• 频率精度：±2ppm
• 输出电平：OdBm（典型）
• 测量速度：1.5ms/点
• 测量点数：137,251,551,1103,22073310
• 抗干扰能力
• 频率：-5dBm
• 通道：+17dBm
• 方向性：42dB（校准后）
• 回波损耗
• 回波损耗范围：0~60dB
• 回波损耗分辨率：0.01dB
• 驻波比
• 驻波比范围：1~65
• 驻波比分辨率：0.01
• 电缆损耗
• 电缆损耗范围：0~30dB
• 电缆损耗分辨率：0.01dB
• 驻波比范围：1~65dB
• 距离范围：1500米
• 分辨率：1.5*10^8*Vp/(F2-F1)Vp：电缆传播速度；
• F1，F2：起始和截止频率
• 相位
• 测量范围：-180°-+180°
• 分辨率：0.01°
• 史密斯图
• 分辨率：0.01
• CW信号源
• 输出频率范围（典型值）：50MHz-6GHz
• 输出功率范围（典型值）：8dBm.-0dBm
• 通用指标
• 连接器类型：N型阴头
• 输入阻抗：50欧姆
• 显示器：7英寸电阻触模屏，800*480分辨率
• 数据接口：1个USBHost接口，1个USBDevice接
• 存储空间：>2000条曲线
• 语言：中文，英文
• 内置电池：11.1V7800Mah锂充电电池
• 外部适配器：110~24050~60HzAC输入，16V3.75ADC输出
• 工作温度：-10℃~50°℃
• 保存温度：-40℃~70℃
• 相对湿度：0~85%（无结露）
• 重量：2.5kg（净重）
• 体积（长×宽×高）：290×175x75mm
• 频率范围：50~4000MHz
• 功率范围：-40~20dBm
• 最大可承受功率：<23dBm
• 测试精度：≤±0.3db(15~35℃);≤±0.5dB(0~50)
• 输入驻波比：<1.2
• Burst宽度：1us~60ms
• 最小测试周期：15Hz
• 视频带宽：5MHz
• 最小脉冲宽度：200ns
• 时间分辨率：四档0.1us,1us,15us,150us
• 调制信号峰均比：<12dB
• CCDF测试范围：0.1%~100%
• CCDF测试精度：±3%
• 突发信号占空比：0.1%~100%
• 供电方式：USB
• 工作温度：0°℃~50°℃
• 保存温度：-20°℃~70℃
• 相对湿度：0~85%(无结露）
• 重量：0.3kg
• 体积(长×宽×高)：125x45x35mm
• 抗震动特性：符合标准MIL-PRF-28800Fclass3
• 电磁兼容特性：符合EMC标准GB/T18268-2000
• 均值测量
• 频率范围：300-4200MHz
• 功率范围：100mW-200W
• 动态范围：≥33dB
• 插入损耗：≤0.1dB
• 驻波比：1.05-99.9
• 方向性：≥30 (<3GHz); ≥28 (>3GHz)
• 测试精度：±4%
• 输入阻抗：502
• 射频接口：N型阴接口
• 数据接口：USB
• 峰值测量
• 功率范围：100mW-500W
• 测量精度：1μs<突发脉冲宽度<200μs：±10%
• 峰均比：0-12dB
• 测试范围：0.1%-100%
• 测试精度：±3%
• 阅值测量范围：50mW-500W
• 突发功率
• 突发宽度：lus-60ms
• 最小测试频率：15Hz
• 占空比：0.001-1
• 测试精度：±6%
• 通用指标
• 供电方式：USB
• 工作温度：-10℃-50℃
• 保存温度：-20℃-70℃
• 相对湿度：0-85%（无结露）
• 重量：0.48kg
• 体积（长×宽×高）：130×124×34mm
• 订购信息
• 标准配置
• 可选配置
• TPM模块-终端式射频功率计
• DPM模块-通过式射频功率计
• ECAL电子校准件。
注：以上参数取自 TFN 官网该产品页规格表（图片识别整理，可能存在识别误差），完整指标与适用条件以官方手册为准。
