RM7-C1 光时域反射仪|TFN
在线测试PON OTDR 三波长光纤光缆测试仪
产品简介
TFN RM7光时域反射仪采用了多线程CPU核心处理器、先进的光信号接收器及高专算法，具有高精度、高灵敏度和高分辨率的特点。它不仅能够准确测量光纤的实际长度、损耗，还能探测、定位和测量光纤链路中不同类型的事件，尤其是光纤的微断裂、光纤接续点的微损耗、短距故障、连接器轻微不良等微小故障，TFN RM7都能迅速发现并定位，为工程师提供准确的诊断信息。
官方产品图文
下列 8 张图文取自 TFN 官网 RM7-C1 产品页，用于完整呈现该产品的官方说明与配图。

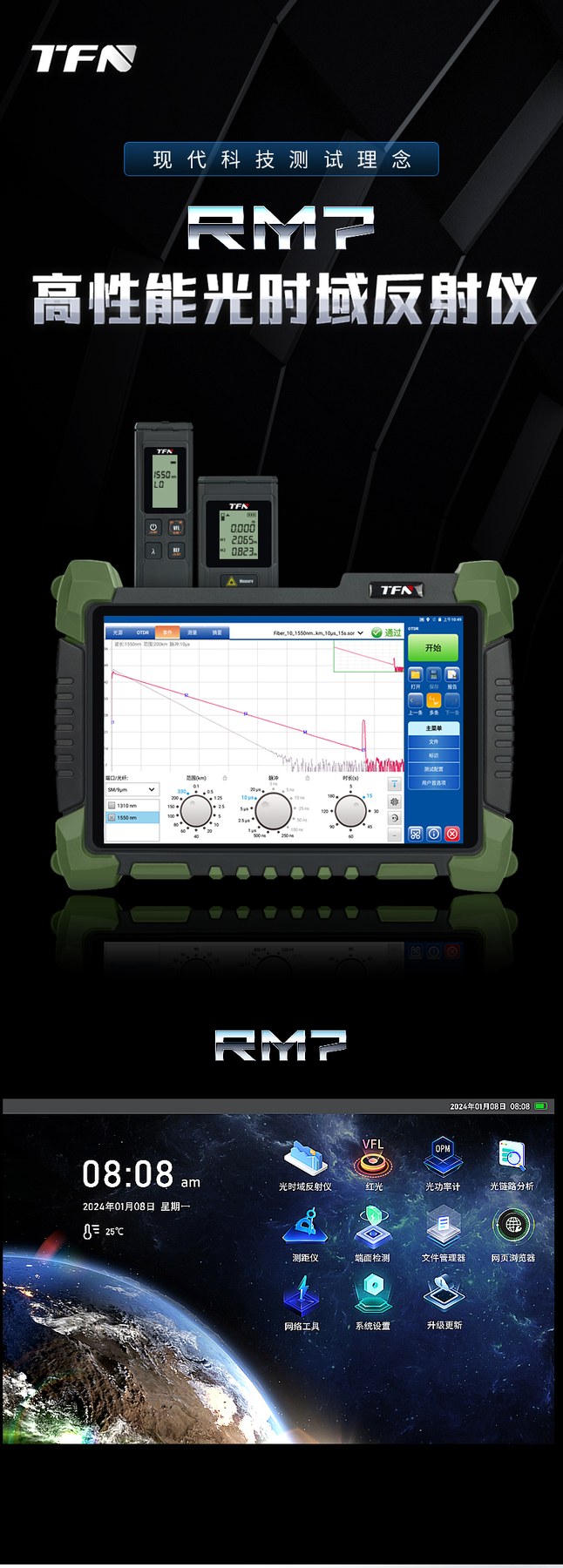

图：TFN RM7-C1 官方产品图文（1/8）

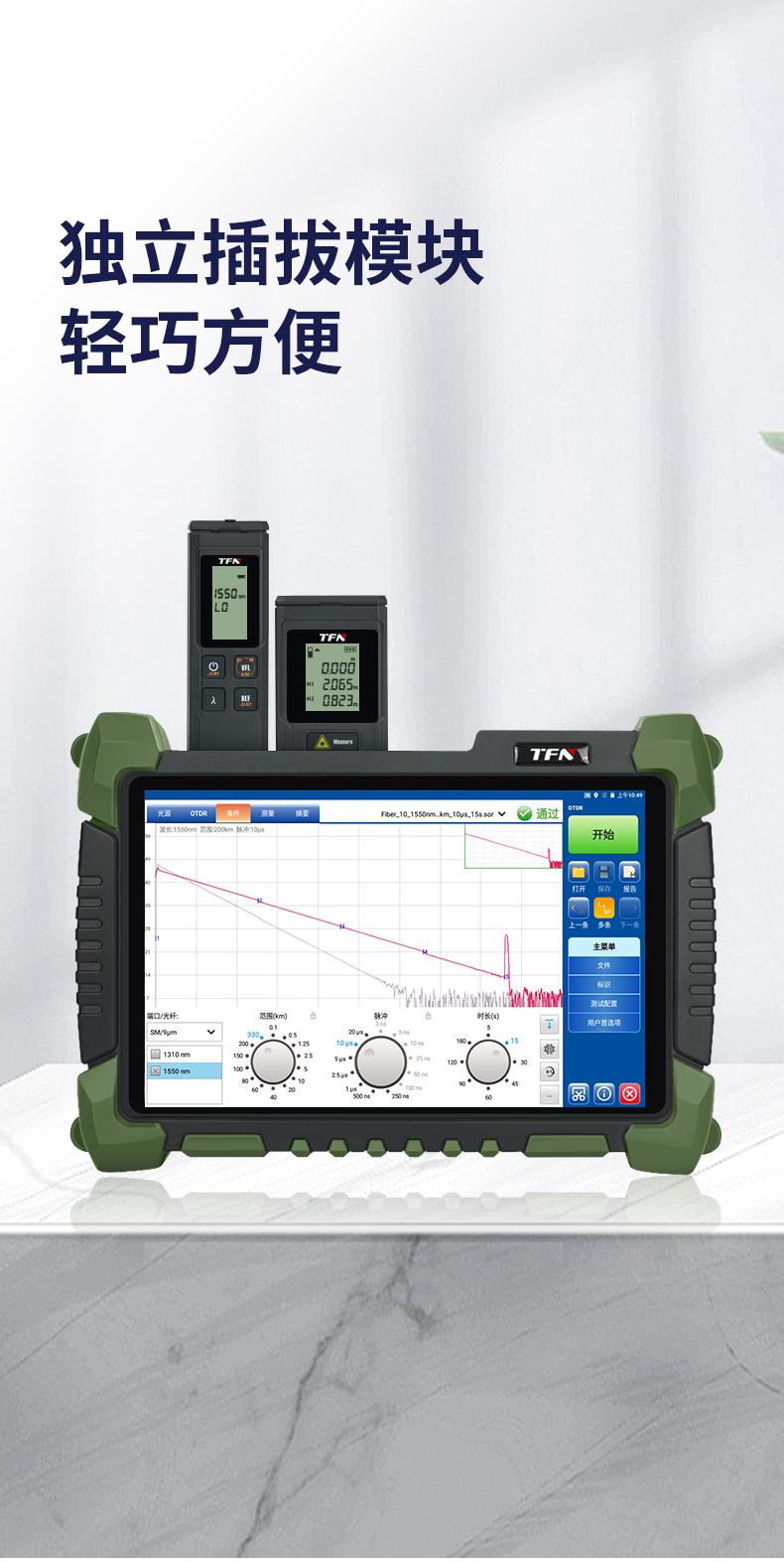

图：TFN RM7-C1 官方产品图文（2/8）

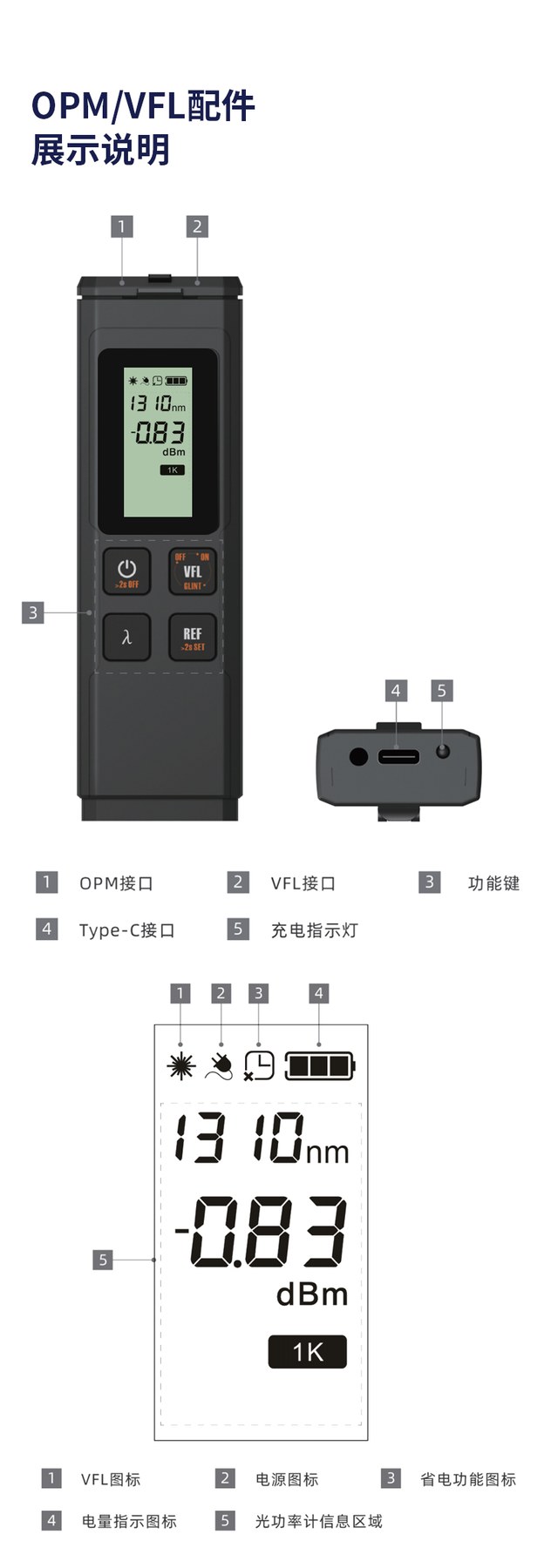

图：TFN RM7-C1 官方产品图文（3/8）

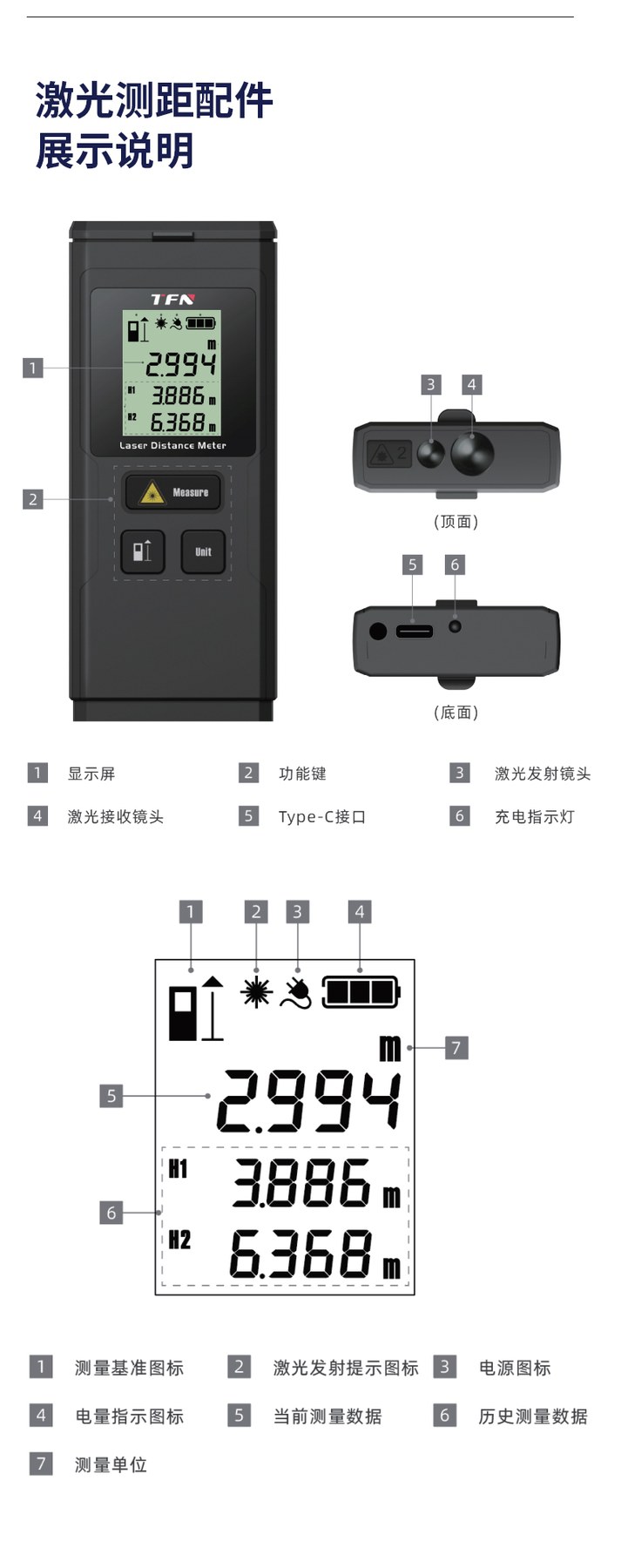

图：TFN RM7-C1 官方产品图文（4/8）

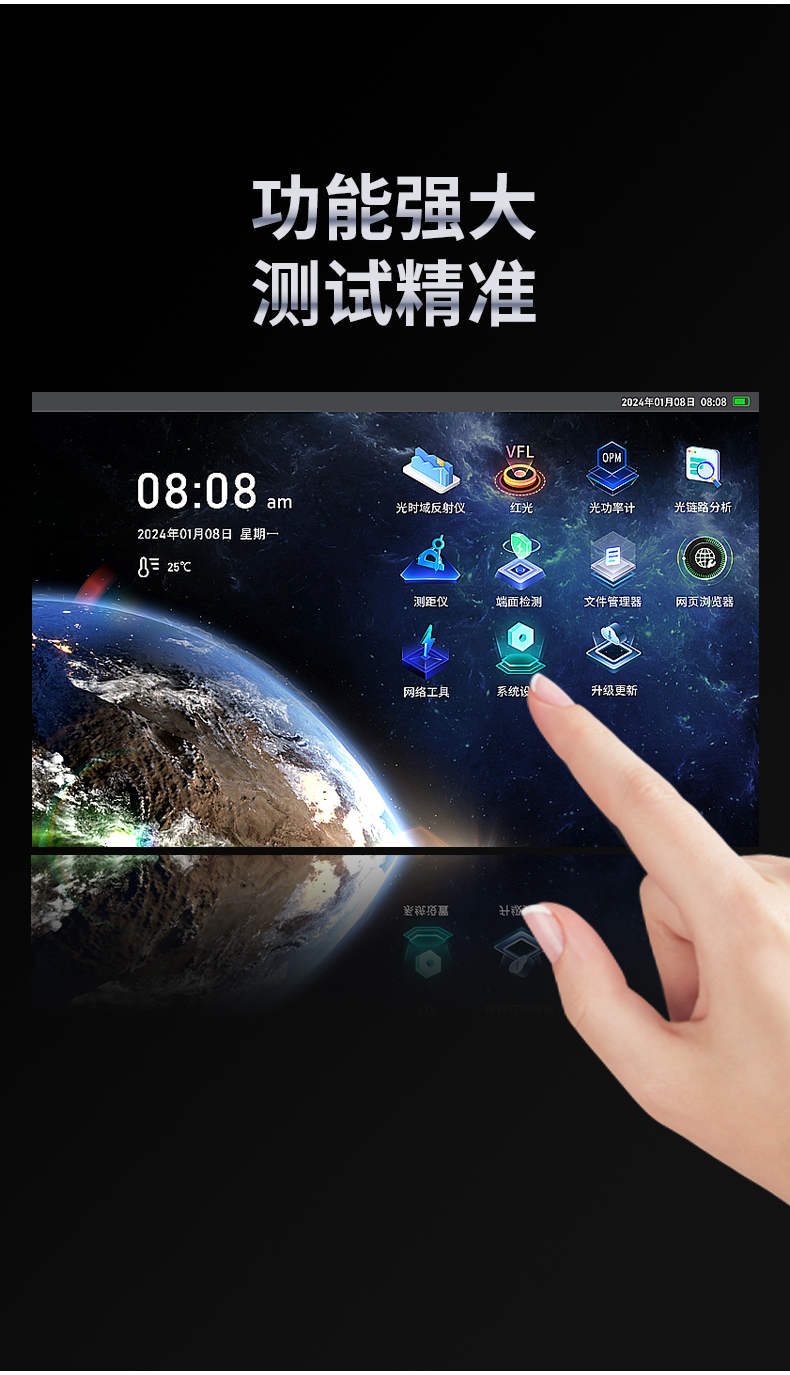

图：TFN RM7-C1 官方产品图文（5/8）

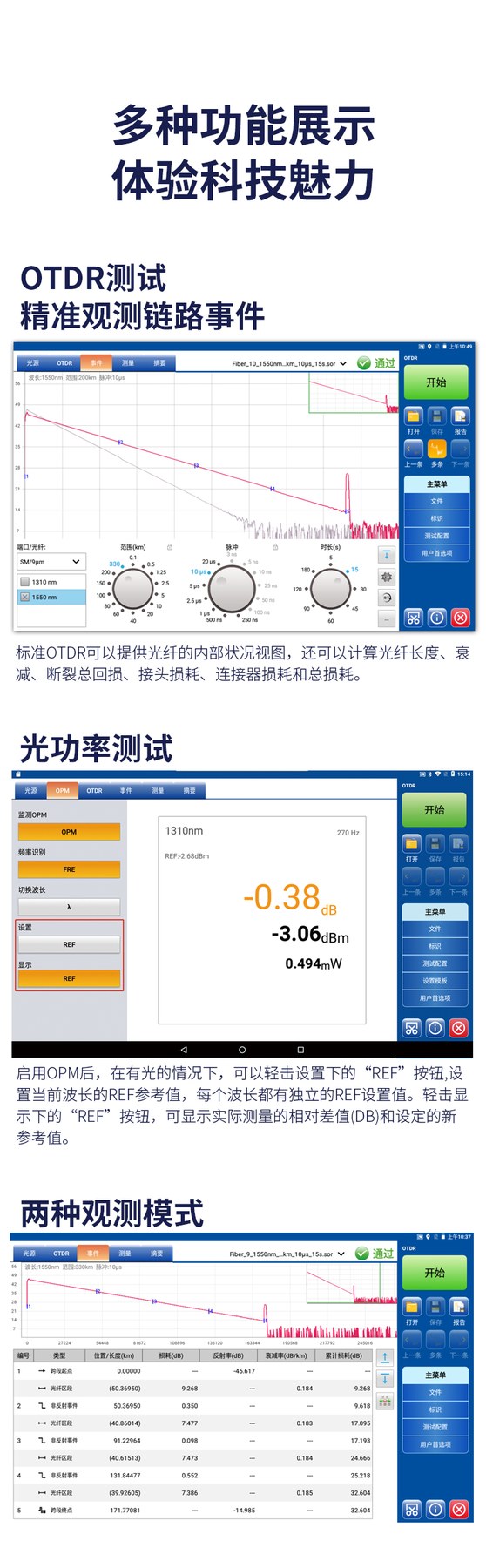

图：TFN RM7-C1 官方产品图文（6/8）

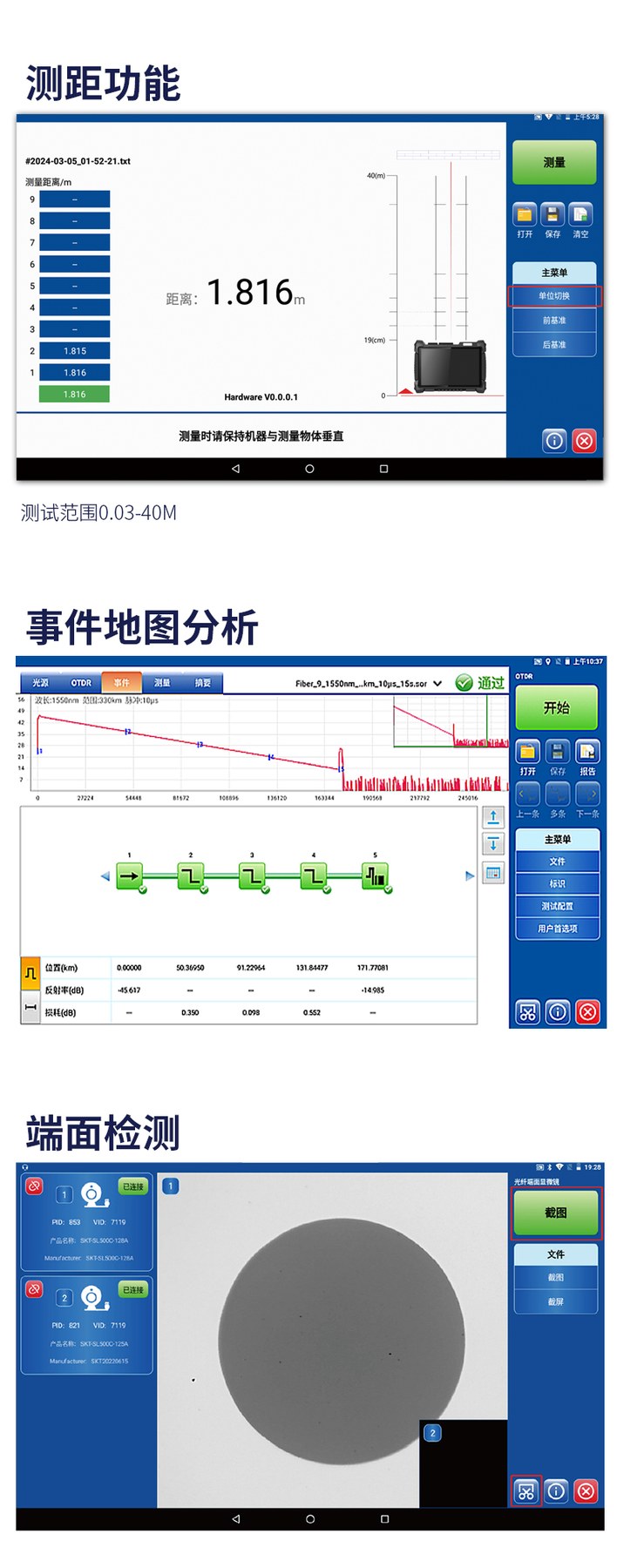

图：TFN RM7-C1 官方产品图文（7/8）

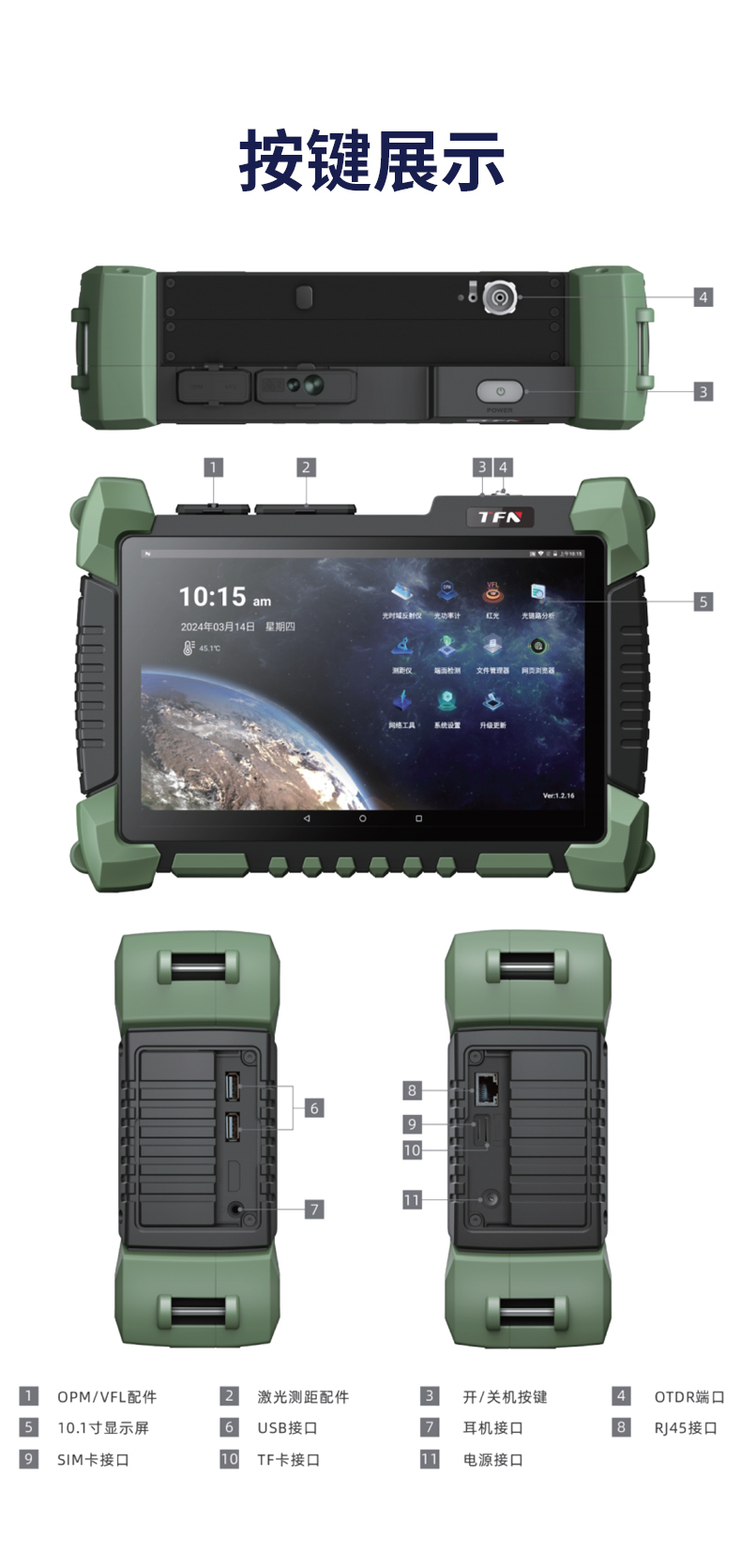

图：TFN RM7-C1 官方产品图文（8/8）
资源下载
• 详细指标：全部技术指标已单独整理，详见 RM7-C1 详细指标页
onetest仪器资源库 · TFN RM7-C1 光时域反射仪
TFN · 青岛一卓光电科技有限公司
RM7-C1 光时域反射仪 · 详细指标
在线测试PON OTDR 三波长光纤光缆测试仪
详细指标
官方规格表
下表按 TFN 官网 RM7-C1 产品页「产品参数」规格表整理；未特别说明均为典型值。
• 型号：RM7-S3 RM7-S4 RM7-S5 RM7-M1 RM7-C1 RM7-SM1
• 光接口数量
• 接头端面：UPCIAPC APCIAPC UPCIAPC
• 适用光纤：SM MM SM SM/MM
• 测试范围(km)：0.1,0.5,1.25,2.5,5,10,20,40.60,80,100,150,200,330,自定义
• 脉冲宽度(ns)：MM(850):5,10,25,50.100,250,500,1000
• 事件盲区(m)：0.6 0.6
• 衰减盲区(m)：2.5 2.5 2.5
• 动态范围(dB)：42/40 45/43 ^50/48 26/32 44/42/40 26/32/40/38
• 最大采样点数：256000
• 最小点间距(m)：0.04
• 测量时间(s)：5,15,30,45,60,90,120,180,自定义
• 线性度(dB/dB)：±0.05
• 损耗分辨率(dB)：0.001
• 距离不确定度(m)：土(0.8+0.005%*距离+采样分辨率)
• 折射率范围：1.000000-2.000000
• 光源：>-5dBm，同OTDR波长
• 光源调制：CW,270Hz,1kHz,2kHz,1kHz+闪烁,2kHz+闪烁
• OPM参数
• 响应波长：800~1700nm
• 校准波长：850,980,1270,1300,1310,1490,1550,1577,1625,1650nm
• 功率范围：-50dBm~+30dBm
• 连接器：2.5mm通用
• 是否支持插拔：支持
• VFL参数
• 波长：650±20nm
• 调制模式：CW,闪烁(约2Hz)
• 输出功率：10mW
• 光连接器：2.5mm通用

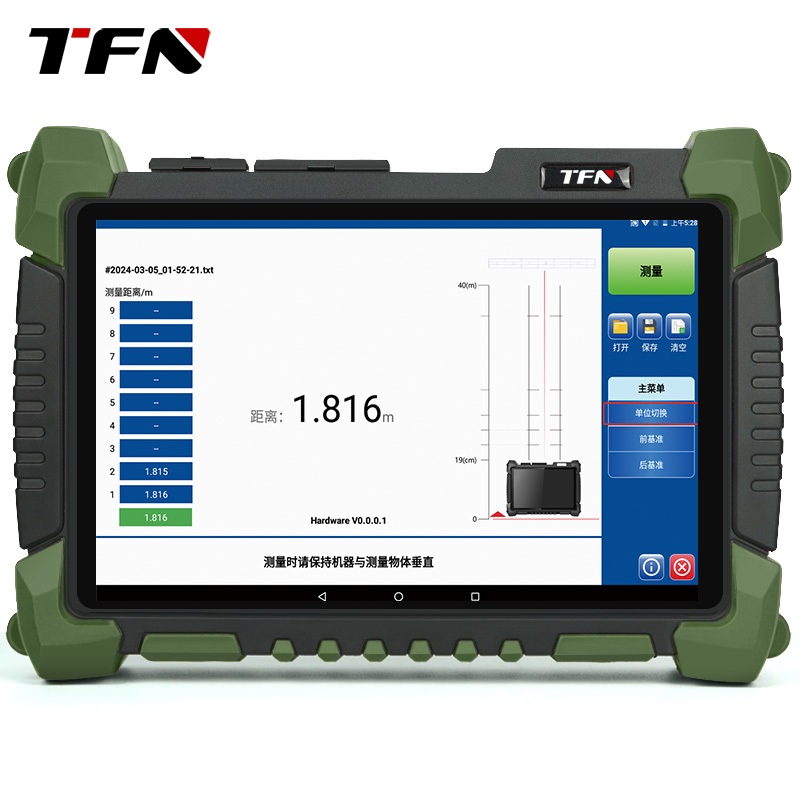

• 激光测距
• 测量范围：0.03~40m
• 分辨率：0.01m
• 准确度：0.02m
• 测量单位：m/ft
• 平台参数
• 显示屏：10.1英寸1280*800高亮度彩色TFT屏幕
• 触摸：多点触控式电容触摸屏
• 业务接口：2个，自定义PCI-Ex1接口
• TF卡槽：1个
• SIM卡槽：^Nano 1个
• 接口：3.5mm耳 机接口 1个
• 以太网接：1个，10/100/1000BASE-T
• DC电源接：1个，5.5/2.5mm，内正外负
• 模块接口：2个，USBTypeCx2
• 充电：15V2.67A
• 电源：充电时间 5.5小时
• 工作时
• >15小时
• 内部存储：16G
• 数据存储：外部存储 USB存储，TF卡
• 支持格式：写入:sor,tor,pdf,png.csv;读取sor,tor,pdf,png.csv
• 蜂窝网络：FDD-LTE/TDD-LTE/WCDMA/TD-SCDMA/GSM/EDGE
• 无线技术：WiFi 2.5G+5G.802.11a/b/g/b/ac
• 蓝牙：BT4.2(BR/EDR+LE)
• 定位技术：GPS/A-GPS/GLONASS/BD
• 背光调节：无极可调
• 休眠：15s.60s,5min,30min，永不，5档可调
• 自动关机：1~12hour永不，13档可调
• 语言：简体中文，英语，其他语言可定制
• 外形尺寸：287mm*190mm*74mm
• 重量：约1861g(不含OTDR业务模块）
• 工作温度：-10℃~50℃
• 存储温度：-20℃~70℃
• 相对湿度：%06>
• 上午10.4号
• 光源：OTDR Fiber_10_1550nm km_10ys_15s.sor
• 浓长:1550nm：开始
• 报告
• 主菜单
• 文件
• 示识
• 测试配置
• 第口/光杆：SM/9ym 330. 范围(km) 0.1 0.5 20 μs 脉冲 时长(s) 用户首选项
• 监测OPM：开始
• 频率识别：REF:2.68dBm
• 切换液长：-0.38
• 设置：-3.06dBm 文件
• 标识
• 显示：0.494mW 测试配置
• 设置模板
• 用户首选项
注：以上参数取自 TFN 官网该产品页规格表（图片识别整理，可能存在识别误差），完整指标与适用条件以官方手册为准。
