RM7-SF 光时域反射仪|TFN
高性能光时域反射仪
产品简介
OTDR测试、光功率测试、两种观测模式、测距功能、时间地图分析、端面检测。 产品价格：¥83000
官方产品图文
下列 10 张图文取自 TFN 官网 RM7-SF 产品页，用于完整呈现该产品的官方说明与配图。

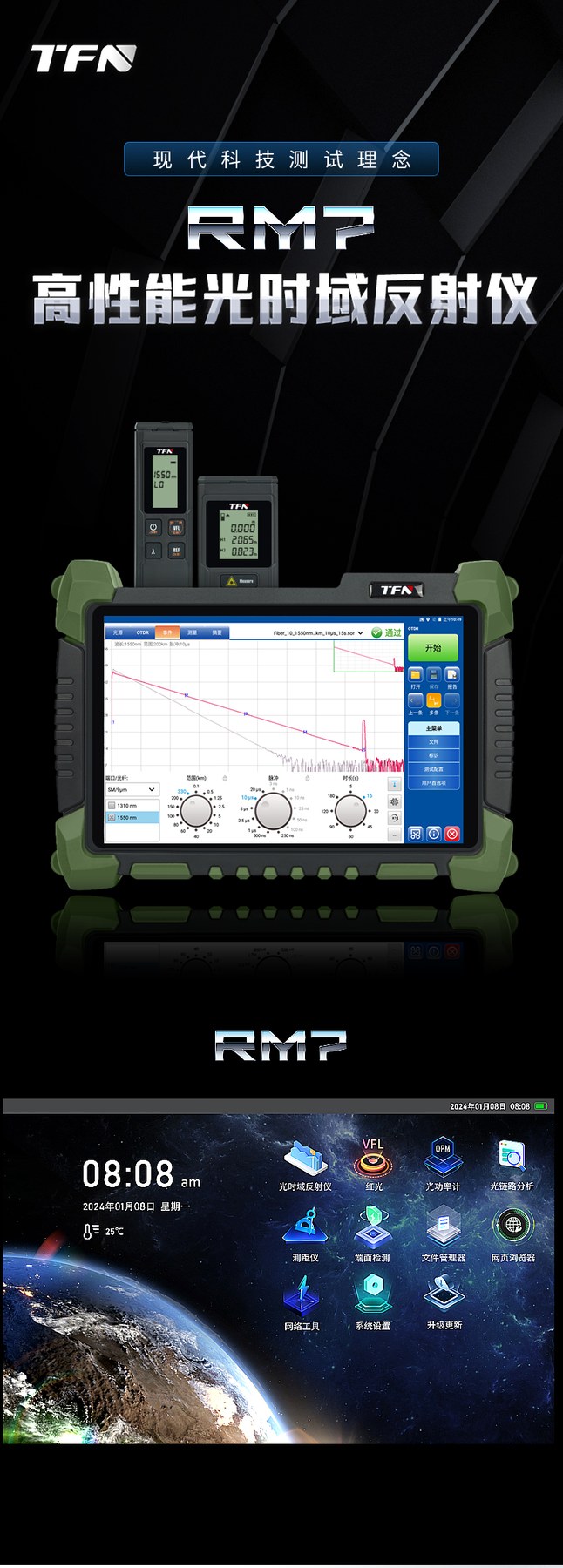

图：TFN RM7-SF 官方产品图文（1/10）

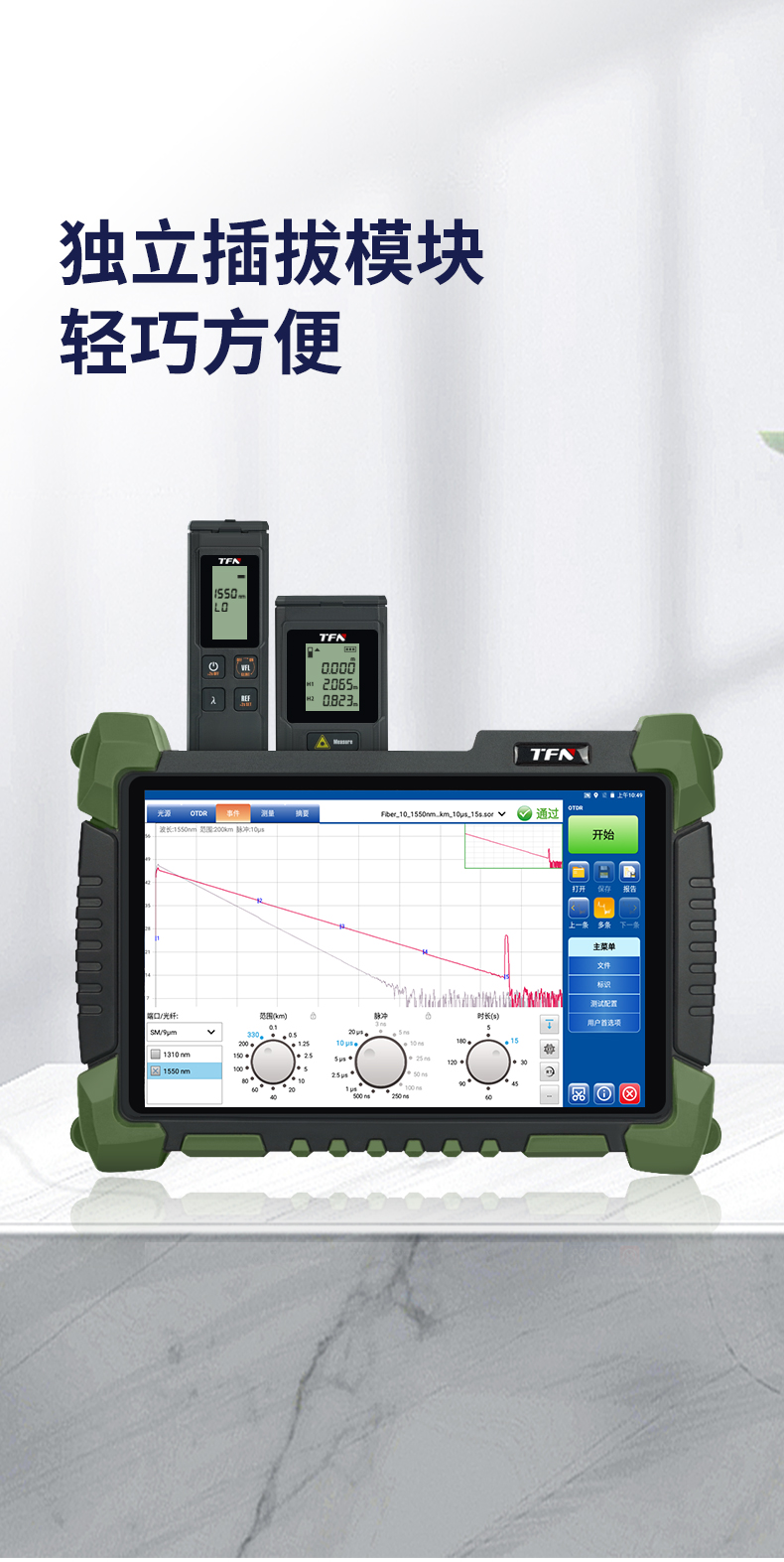

图：TFN RM7-SF 官方产品图文（2/10）

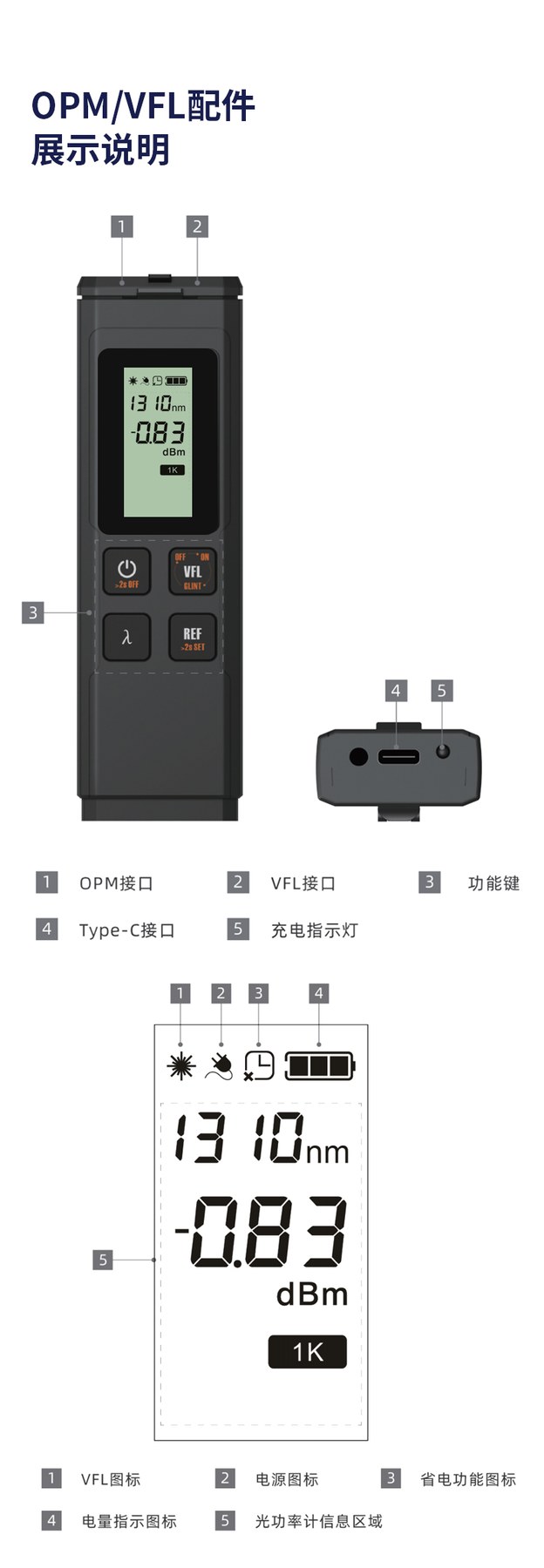

图：TFN RM7-SF 官方产品图文（3/10）

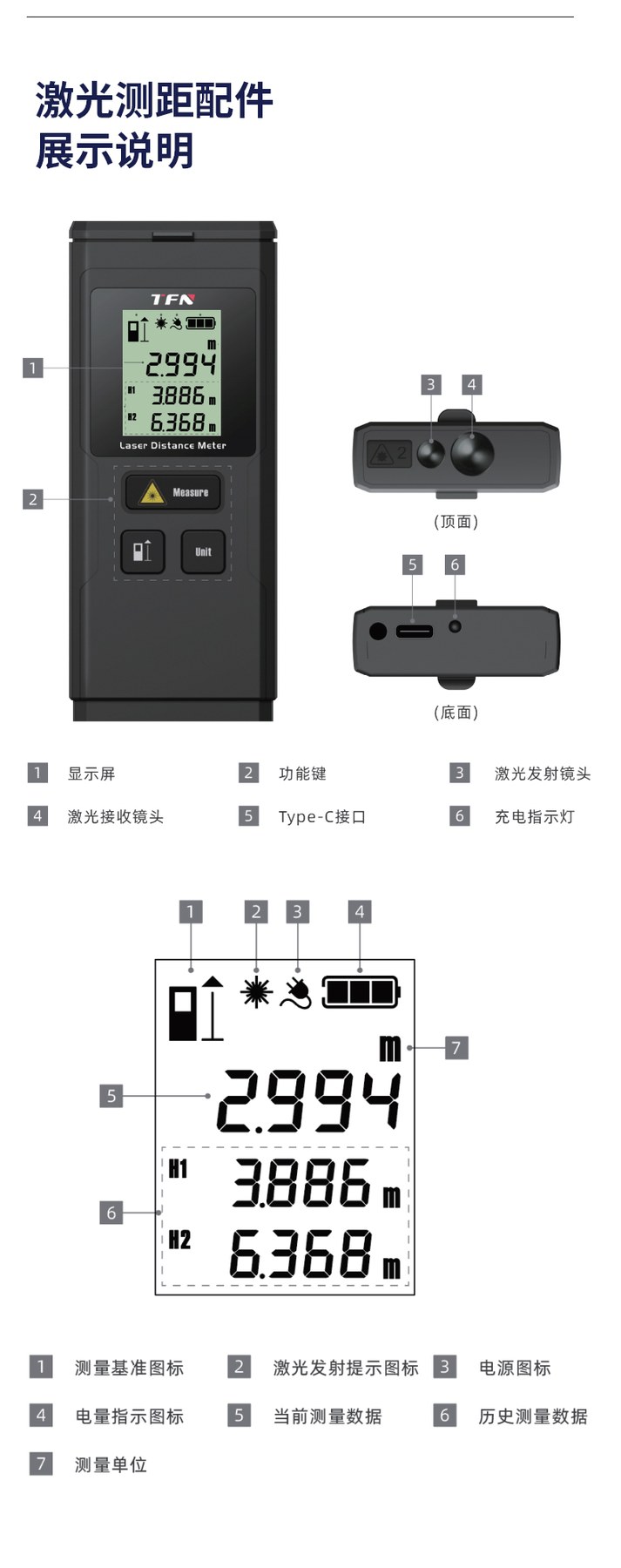

图：TFN RM7-SF 官方产品图文（4/10）

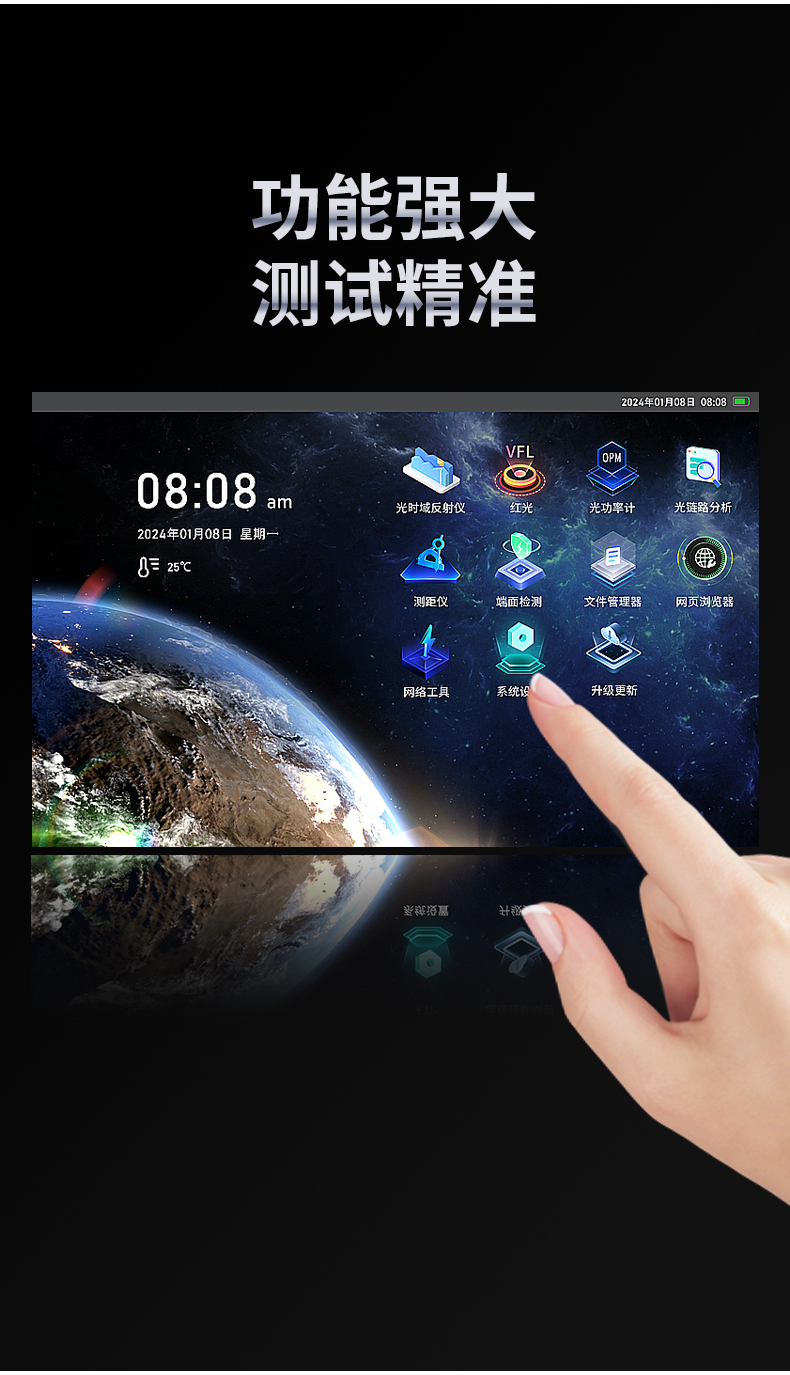

图：TFN RM7-SF 官方产品图文（5/10）

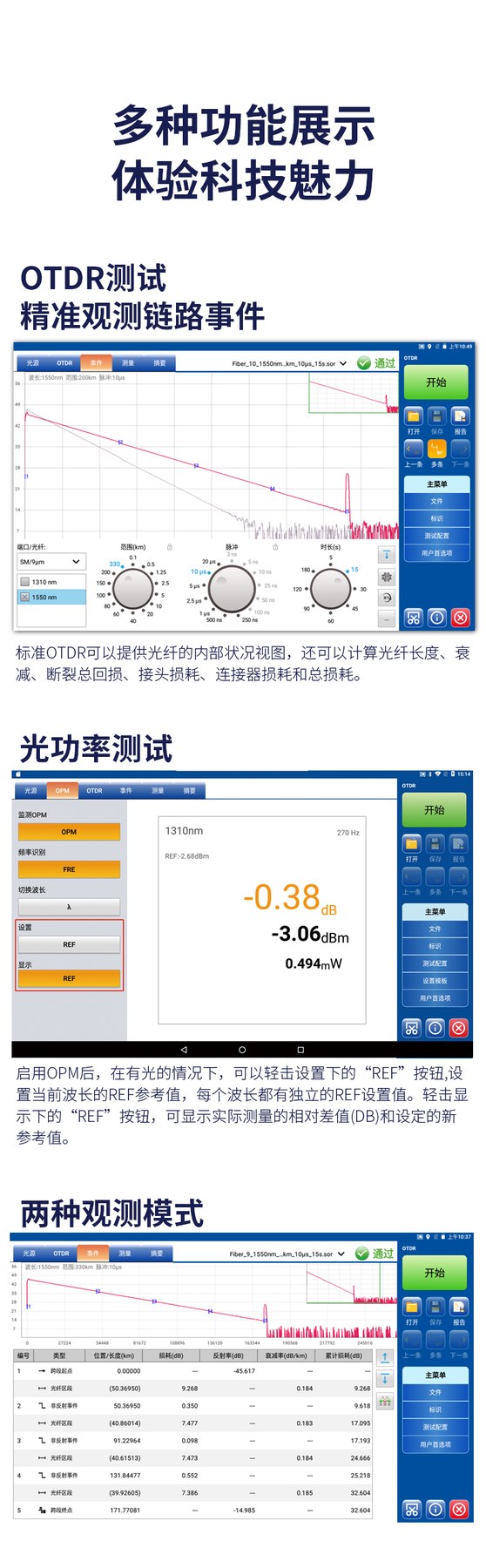

图：TFN RM7-SF 官方产品图文（6/10）

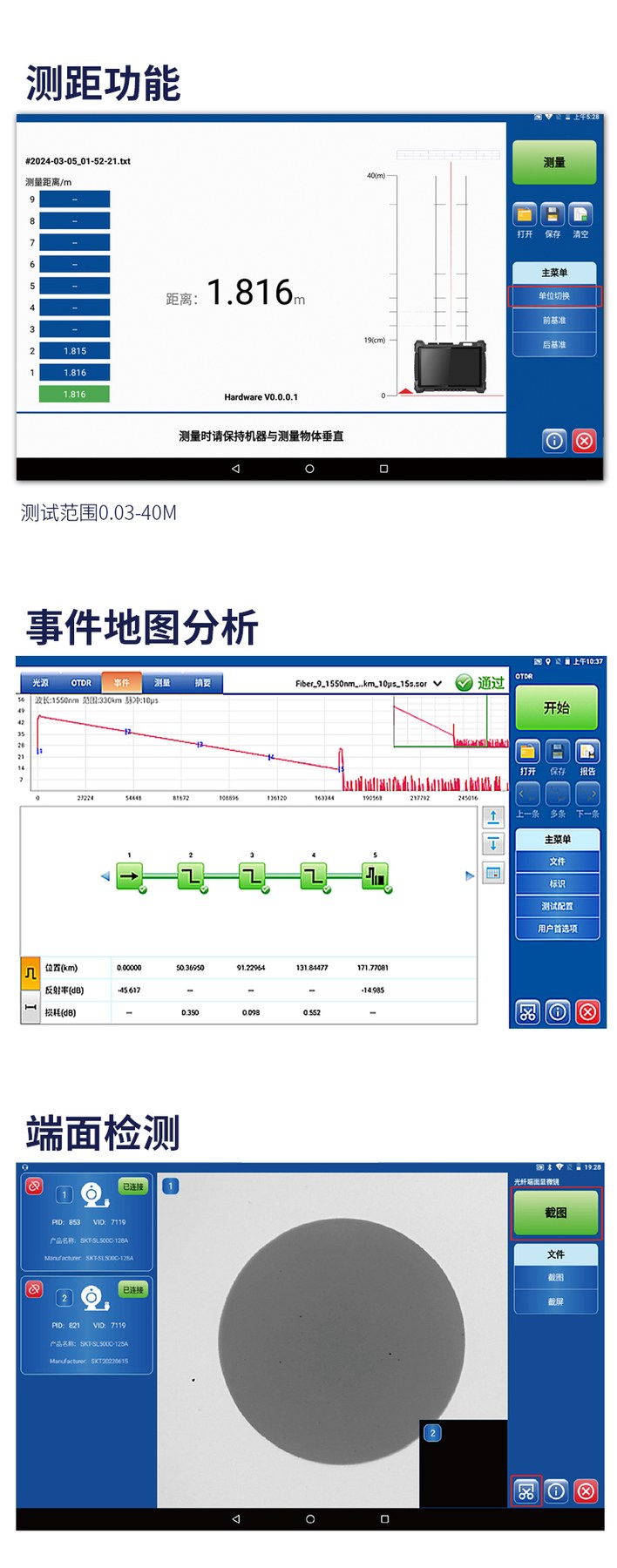

图：TFN RM7-SF 官方产品图文（7/10）

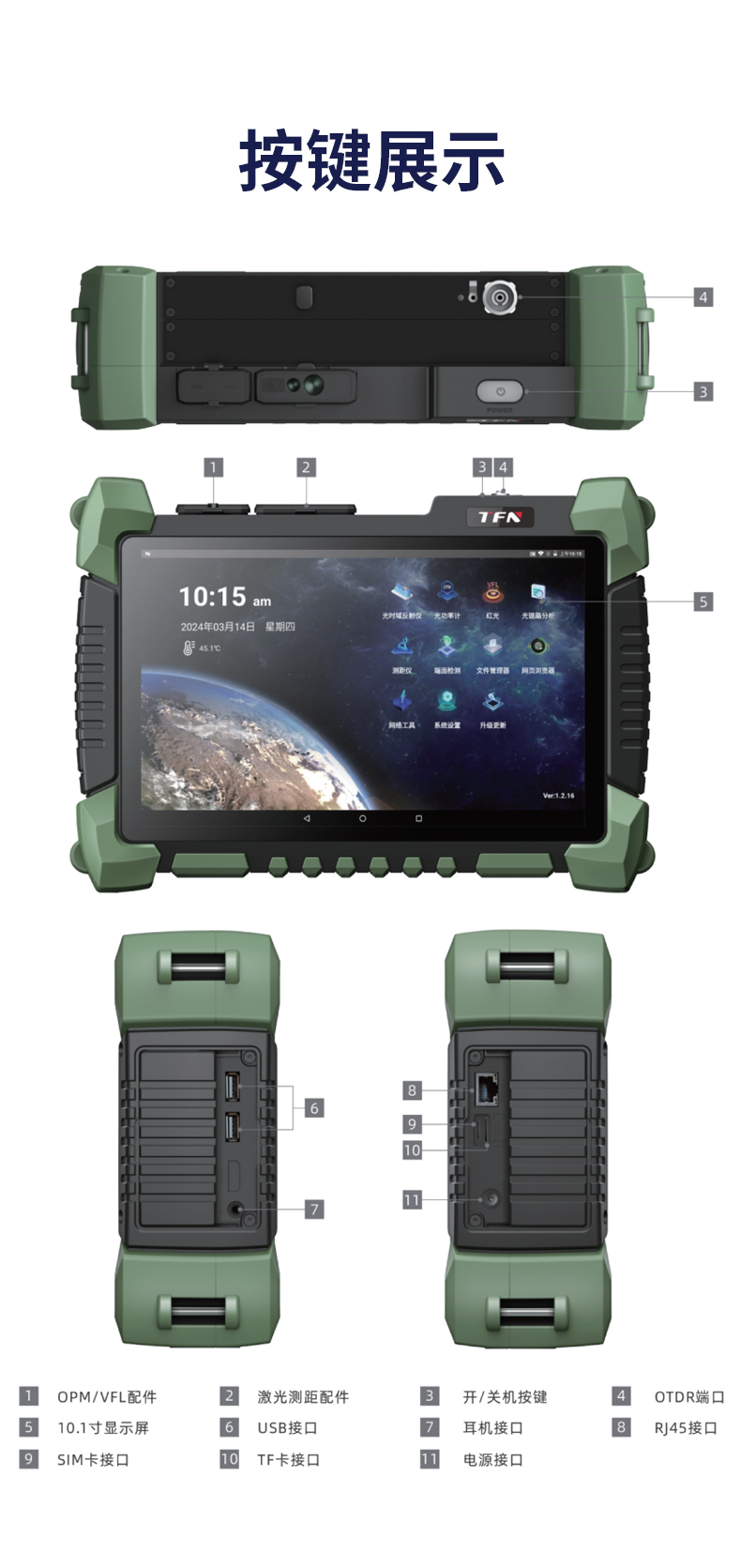

图：TFN RM7-SF 官方产品图文（8/10）

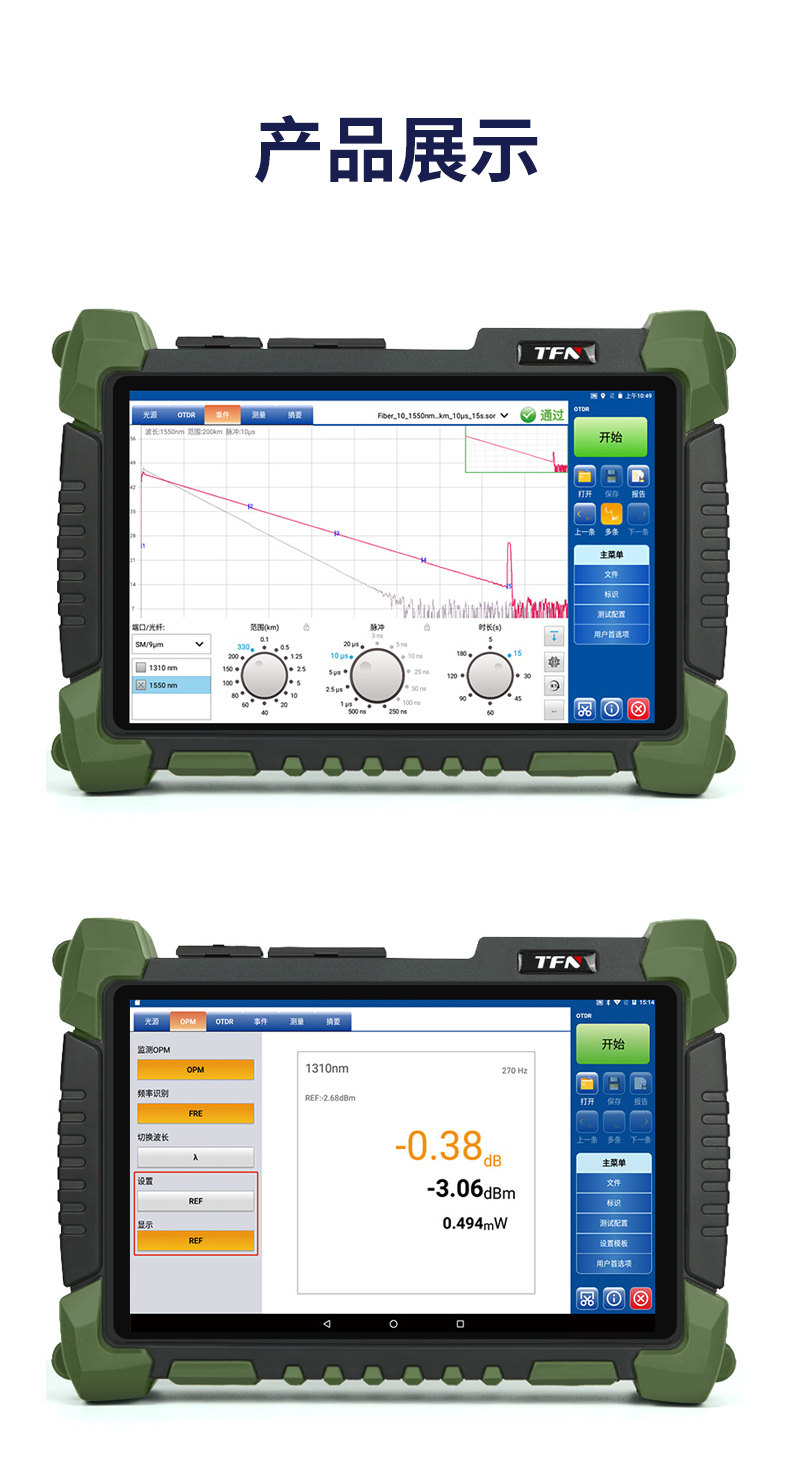

图：TFN RM7-SF 官方产品图文（9/10）

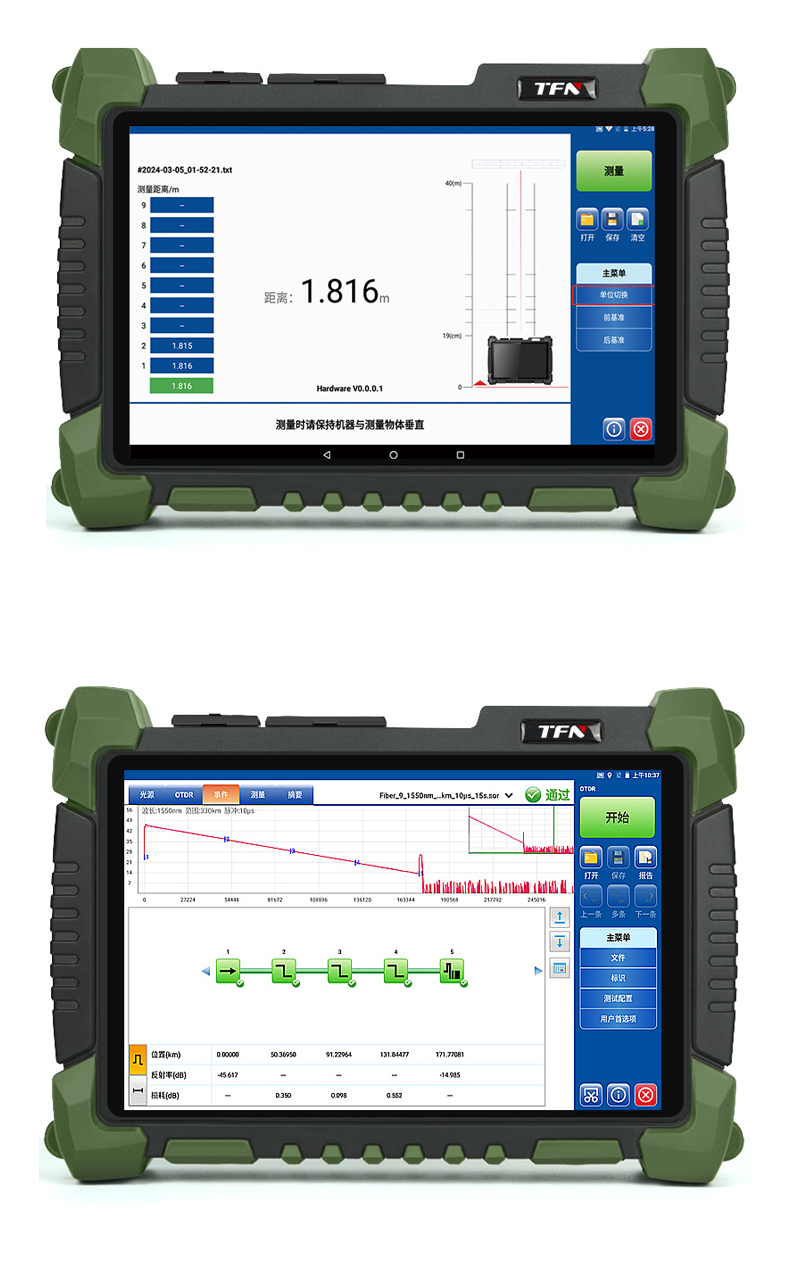

图：TFN RM7-SF 官方产品图文（10/10）
资源下载
• 详细指标：全部技术指标已单独整理，详见 RM7-SF 详细指标页
onetest仪器资源库 · TFN RM7-SF 光时域反射仪
TFN · 青岛一卓光电科技有限公司
RM7-SF 光时域反射仪 · 详细指标
高性能光时域反射仪
详细指标
官方规格表
下表按 TFN 官网 RM7-SF 产品页「产品参数」规格表整理；未特别说明均为典型值。
• RM7 OTDR 参数
• 型号：RM7-SF
• 波长(nm)：1310 ±20 1550 ±20
• 光接口数量
• 接头端面：UPCIAPC
• 适用光纤：SM
• 测试范围(km)：0.1,0.5,1.25,2.5,5,10,20,40,60,80,100,150,200,330,自定义
• 脉冲宽度(ns)：SM:3,5,10,25,50,100,250,500,1000,2500,5000,10000,20000
• 事件盲区(m)：0.6
• 衰减盲区(m)：2.5
• 动态范围(dB)：46/45
• 最大采样点数：256000
• 最小点间距(m)：0.04
• 测量时间(s)：5,15,30,45,60,90,120,180,自定义
• 线性度(dB/dB)：±0.05
• 损耗分辨率(dB)：0.001
• 距离不确定度(m)：+(0.8+0.005%*距离+采样分辨率）
• 折射率范围：1.000000-2.000000
• 光源：>-5dBm,同OTDR波长
• 光源调制：CW,270Hz,1kHz,2kHz,1kHz+闪烁,2kHz+闪烁

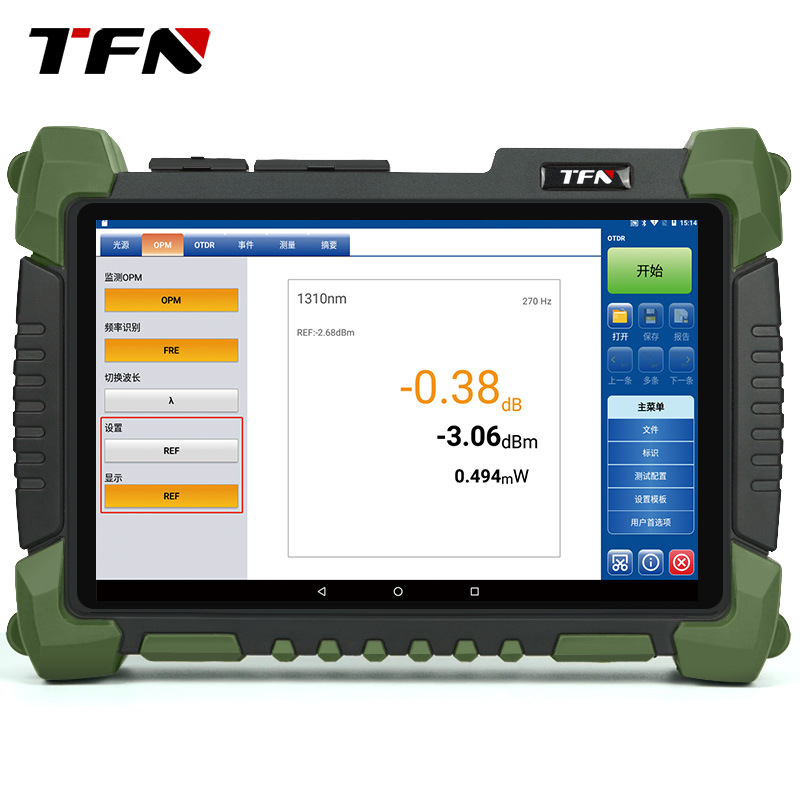

• OPM参数
• 响应波长：800~1700nm
• 校准波长：850,980,1270,1300,1310,1490,1550,1577,1625,1650nm
• 功率范围：50dBm~+30dBm
• 连接器：2.5mm通用
• 是否支持插拔：支持
• VFL 参数
• 波长：650±20nm
• 调制模式：CW,闪烁(约 2Hz)
• 输出功率：10mW
• 光连接器：2.5mm通用

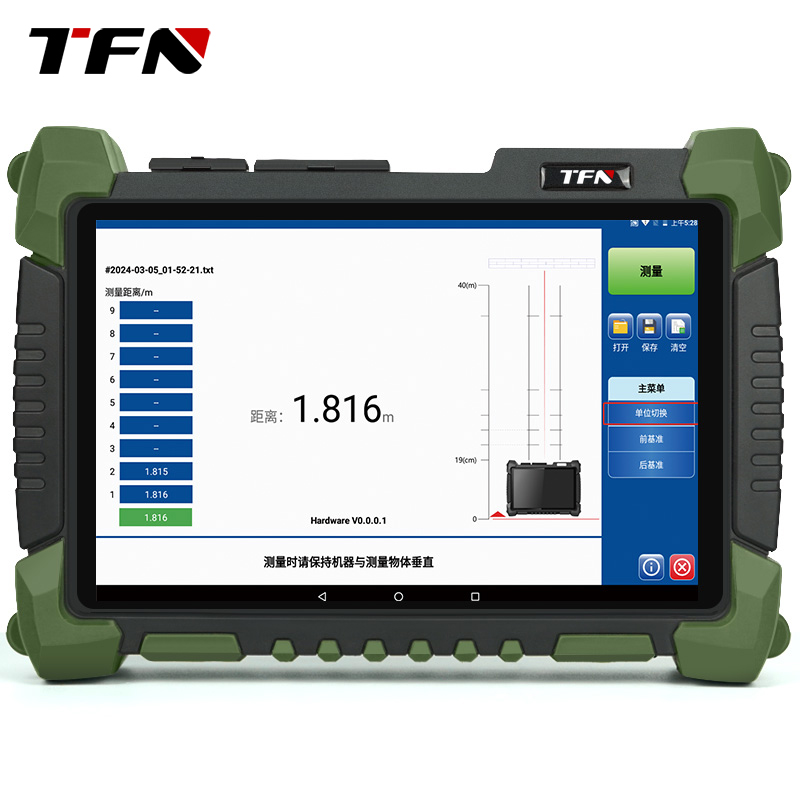

• 激光测距
• 测量范围：0.03~40m
• 分辨率：0.01m
• 准确度：0.02m
• 测量单位：m/ft
• VFL参数
• 平台参数
• 显示屏：10.1英寸1280*800高亮度彩色TFT屏幕
• 触摸：多点触控式电容触摸屏
• 业务接口：2个，自定义PCI-Ex1接口
• 接口：TF卡槽 1个
• SIM 卡槽：Nano. 1个
• 3.5mm耳：1个
• 机接口
• 以太网接
• DC电源接
• 模块接口：2个,USB TypeCx2
• 充电：15V 2.67A
• 电源：充电时间 工作时 5.5小时
• >15 小时
• 内部存储：16G
• 数据存储：外部存储 USB存储，TF卡
• 支持格式：写入:sor,tor,pdf,png,csx;读取:sor,tor,pdf, png,csv
• 蜂窝网络：FDD-LTE/TDD-LTE/WCDMA/TD-SCDMAGSM/EDGE
• 无线技术：WiFi 2.5G+5G,802.11a/b/g/b/ac
• 蓝牙：BT4.2(BR/EDR+LE)
• 定位技术：GPS/A-GPS/GLONASS/BD
• 背光调节：无级可调
• 休眠：15s,60s,5min,30min永不5档可调
• 自动关机：1~12hour,永不,13 档可调
• 语言：简体中文，英语，其他语言可定制
• 外形尺寸：287mm*230mm*81mm
• 重量：约1900g(不含OTDR业务模块)
• 工作温度：-10℃~50℃
• 存储温度：-20℃~70℃
• 相对湿度：%06>
注：以上参数取自 TFN 官网该产品页规格表（图片识别整理，可能存在识别误差），完整指标与适用条件以官方手册为准。
