EVA100 模数混合信号测量系统
模拟／混合信号／传感器／数字 IC 表征 · 电源与 SMU 一体集成 · 拖拽式测量环境构建
产品简介

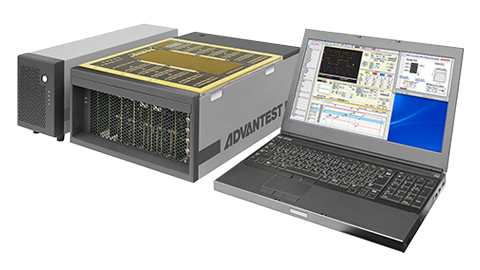

EVA100（Evolutionary Value Added Measurement System）是一台高度集成的测量系统，把电源、SMU（四象限直流信号测量单元）、图形发生器、任意波形发生器、数字化仪与示波器集成在一台设备内，覆盖完整的模拟／混合信号／传感器／数字 IC 与模块测试需求，包括汽车 ECU 的评估与测量。
软件 GUI 极为直观，只需拖拽操作即可构建设备专属测量环境；自动报告功能大幅提升案头工作效率，可直接输出用于器件数据表的清晰文档与数据。
官方定位：模拟／混合信号／传感器／数字 IC 表征 · 电源与 SMU 一体集成 · 拖拽式测量环境构建
核心参数
• 数字单元尺寸：220mm (W) × 472mm (D) × 206mm (H)
• 模拟单元尺寸：363mm (W) × 472mm (D) × 206mm (H)
• AVI 单元：电压 ±64V，电流 500mA（DC），配备图形发生器
• MVI 单元：电压 ±128V，电流 ±2.0A（DC）／5.0A（Pulse）
• HVI 单元：电压 1000V，电流 ±10mA（DC）／20mA（Pulse）
• HF 模块：200MHz 带宽，任意波形发生器 512Msps／16bit（差分 2ch）
• LF 模块：200kHz 带宽，AWG 200ksps／24bit、数字化仪 625ksps／24bit（差分 4ch）
• 数字单元：100MHz 图形发生器（64ch I/O），最多 1024 通道
• 操作系统：Windows 10 Pro／11 Pro 64bit（英文或日文）
一体化测量资源
• 集成电源、四象限 SMU、图形发生器、任意波形发生器、数字化仪与示波器
• 无需再把多台独立仪器拼成测量环境
• 紧凑机体包含 VI 源、数字与信号采集全部必要功能
覆盖低压到高压的 SMU 家族
• AVI：为 DUT 供电并测量，每通道可达 500mA／±64V
• MVI：每通道 ±2.0A DC、±128V 电压范围
• HVI：面向漏电流与击穿电压测试，最高 1000V，支持浮动与无毛刺模式切换
面向工程师的软件体验

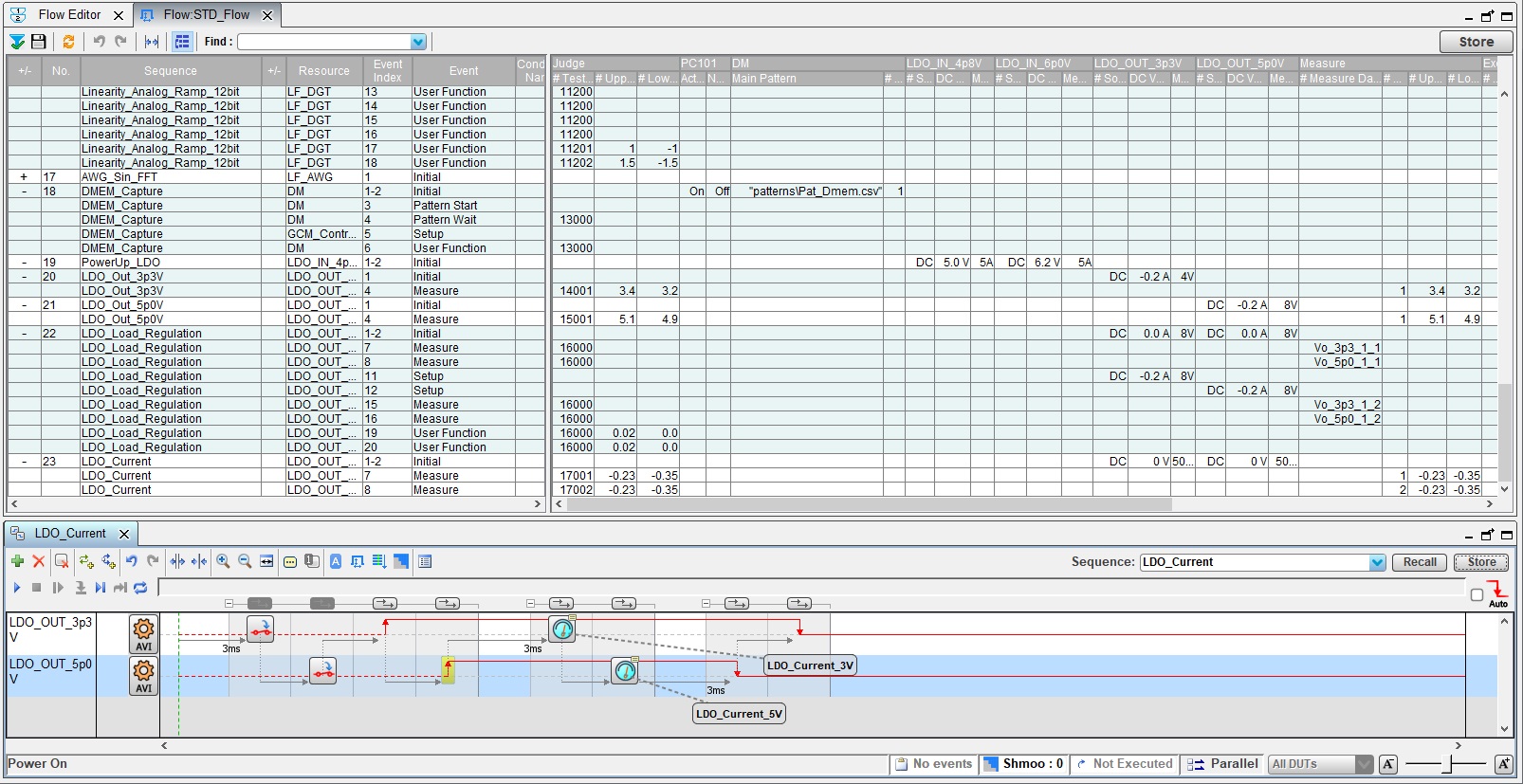

• 拖拽式 GUI，快速建立器件为中心的测量设置
• 自动报告功能输出可直接用于数据表的文档与数据

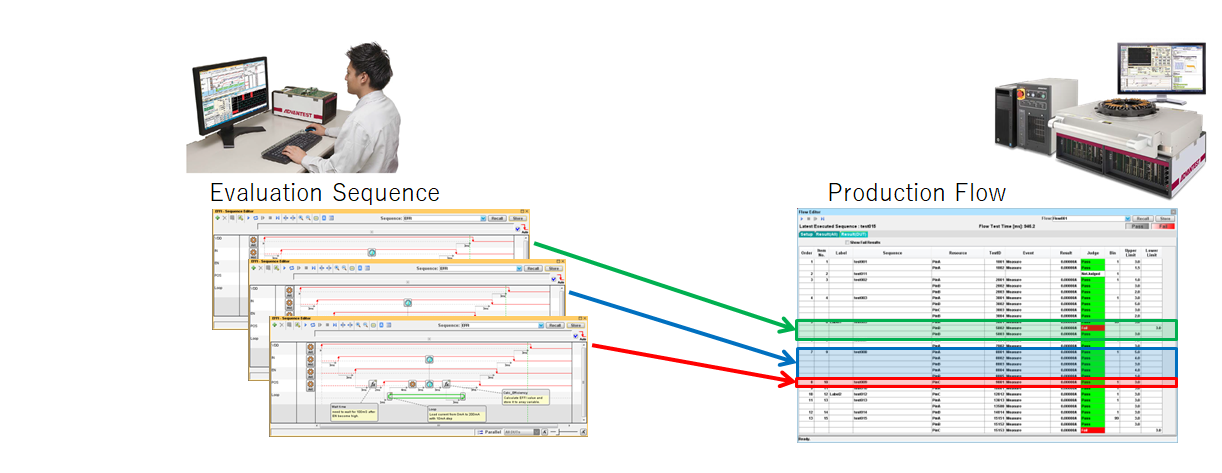

• 适用于低引脚数模拟、混合信号与数字 IC 的特性分析、功能评估与量产评估
典型应用场景
• DC-DC 转换器与稳压器 IC 评估

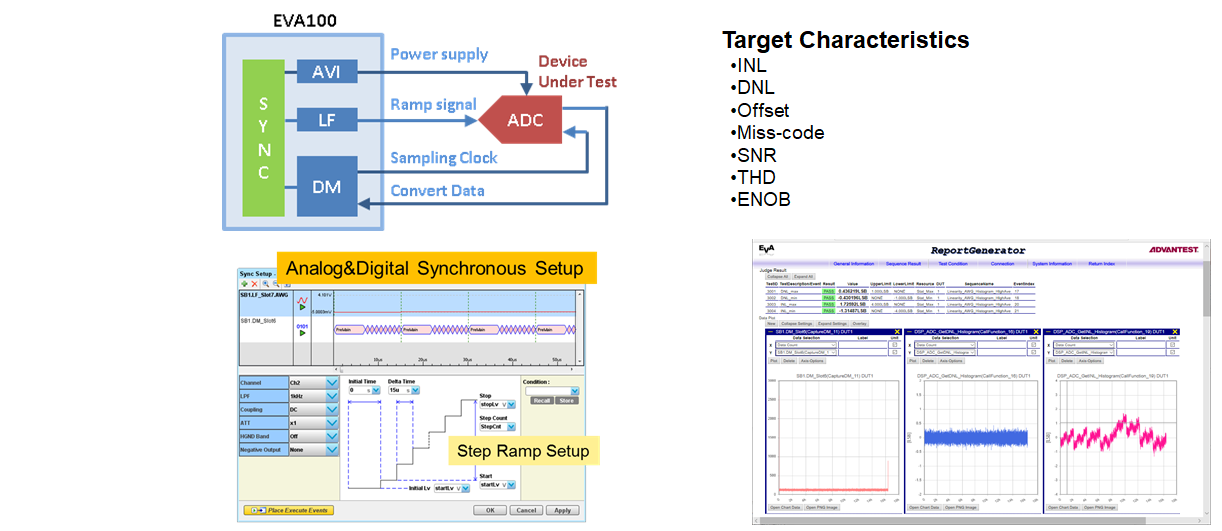

• AD／DA 转换器 IC 特性分析
• MCU 与标准逻辑 IC、DFT 测试

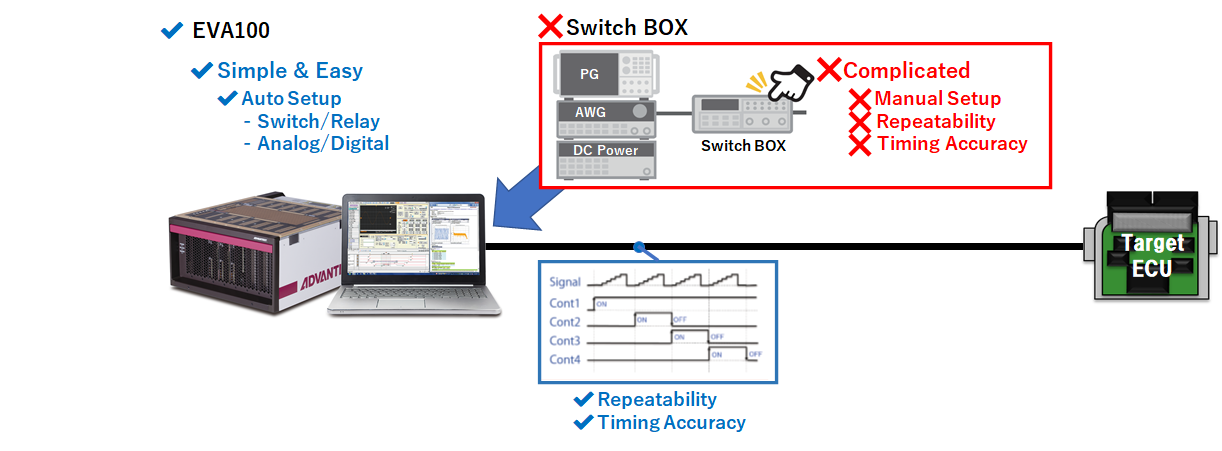

• 汽车 ECU 与传感器集成电路评估
• 低引脚数模拟／混合信号器件的量产评估
资源下载
• 详细指标：全部技术指标已单独整理，详见 EVA100 详细指标页
onetest仪器资源库 · 爱德万测试 EVA100
爱德万测试 Advantest · 株式会社爱德万测试（Advantest Corporation）
EVA100 · 详细指标
模拟／混合信号／传感器／数字 IC 表征 · 电源与 SMU 一体集成 · 拖拽式测量环境构建
产品简介
把电源、SMU、图形发生器、任意波形发生器、数字化仪与示波器收进一台紧凑机体的模数混合测量系统，拖拽式 GUI 直接搭出器件测量环境。
官方定位：模拟／混合信号／传感器／数字 IC 表征 · 电源与 SMU 一体集成 · 拖拽式测量环境构建
核心规格
• 数字单元尺寸：220mm (W) × 472mm (D) × 206mm (H)
• 模拟单元尺寸：363mm (W) × 472mm (D) × 206mm (H)
• AVI 单元：电压 ±64V，电流 500mA（DC），配备图形发生器
• MVI 单元：电压 ±128V，电流 ±2.0A（DC）／5.0A（Pulse）
• HVI 单元：电压 1000V，电流 ±10mA（DC）／20mA（Pulse）
• HF 模块：200MHz 带宽，任意波形发生器 512Msps／16bit（差分 2ch）
• LF 模块：200kHz 带宽，AWG 200ksps／24bit、数字化仪 625ksps／24bit（差分 4ch）
• 数字单元：100MHz 图形发生器（64ch I/O），最多 1024 通道
• 操作系统：Windows 10 Pro／11 Pro 64bit（英文或日文）
手册规格摘录
• LPF LF专用低通滤波器 （100Hz, 200Hz, 500Hz, 1kHz, 2kHz, 5kHz, 10kHz, 20kHz, 50kHz and through）
• BEF LF专用带阻滤波器 （100Hz, 200Hz, 500Hz, 1kHz, 2kHz, 5kHz, 10kHz, 20kHz, 50kHz and through）
• 操作系统 Microsoft Windows 10 Pro 64bit （日文版或英文版）
• Microsoft Windows 10 Enterprise 2016 LTSB 64bit （英文版）
• Testing Unit Mini: 220 mm （W） × 472 mm （D） × 206 mm （H）
• Standard: 363 mm （W） × 472 mm （D） × 206 mm （H）
• ACDC BOX 140 mm （W） x 462 mm （D） x 206 mm （H） 重量约 6.4kg
• AC-CONT 265 mm （W）
• x 529 mm （D） x 475 mm （H） 重量约 16.9kg
• EWS （Engineering WorkStation） 169 mm
• （W） x 432 mm （D） x 445 mm （H） 重量约 17.7kg
• 10ns的
• 100Mbps 模式发生器、功能测试单元、单位引脚参数测量单元 （PPMU）
• （TMU:1ch） 0.373Hz～100MHz、时间差测定、周期测定、Tr/Tf、TPD
• 电流输出 ： ±500mA （±2V〜±8V范围） , ±200mA （±16V范围） , ±80mA （±32V〜±64V范围）
• 电压测定 ： 最大显示5½位96V、最小分辨率 ： 15.625μV
• 电流测定 ： 最大显示500mA、 最小分辨率 ： 62.5pA
• MVI 2ch 电压输出 ： 4½位 ±128V、最小分辨率 62.5μV 电流输出 ： ±5A （脉冲） 、最小分辨率 0.25nA
• 电压测定 ： 最大显示5½位128V、最小分辨率 ： 15.625μV 电流测定 ： 最大显示5A、最小分辨率 ： 62.5pA
• HVI 1ch 电压输出 ： 1000V、 最小分辨率 3.125mV 电流输出 ： 10mA、20mA （脉冲） 最小分辨率 390.6pA
• 电压测定 ： 1000V、 最小分辨率 3.125mV 电流测定 ： 1μA〜20mA范围 最小分辨率 9.7656pA
• 实现模块间串联/并联操作 ： 串联 最大2000V、20mA （脉冲） 、並列 最大1000V、40mA （脉冲）
• DM 32ch 100Mbps 模式发生器 ： 功能测试功能、匹配、定时设定功能、128MW模式存储器、
• 引脚参数测量单元 （PPMU） 、时间测定功能 （TMU:4ch） 0.373Hz～100MHz、时间差测定、
• ： 200ksps/24bit 80kHz带宽
• ： 625ksps/24bit 200kHz带宽
• ： 512Msps/16bit 200MHz带宽、低失真信号输出功能 <−100dB at 1MHz
• 0.1Hz〜200MHz, Max. 6Vpp
• ： 250Msps/16bit 200MHz带宽
• 示波器 SCAP 4ch 1Gsps 500MHz带宽 （PB直接输入
• DM64 64 ch 数字I/O ： 100Mbps base rate、双时钟功能 （200MHz） 、匹配、定时设定功能
• 引脚参数测量单元 （PPMU） ： 电压输出−1.25V～＋7V、电流输出 ±32mA
• ： 电压输出−1.25V～＋7V 电流输出 ±64mA （并联操作）
• ： 频率/周期测定、15.3kHz～最大200MHz、Tr/Tf、TPD
一体化测量资源
• 集成电源、四象限 SMU、图形发生器、任意波形发生器、数字化仪与示波器
• 无需再把多台独立仪器拼成测量环境
• 紧凑机体包含 VI 源、数字与信号采集全部必要功能
覆盖低压到高压的 SMU 家族
• AVI：为 DUT 供电并测量，每通道可达 500mA／±64V
• MVI：每通道 ±2.0A DC、±128V 电压范围
• HVI：面向漏电流与击穿电压测试，最高 1000V，支持浮动与无毛刺模式切换
面向工程师的软件体验
• 拖拽式 GUI，快速建立器件为中心的测量设置
• 自动报告功能输出可直接用于数据表的文档与数据
• 适用于低引脚数模拟、混合信号与数字 IC 的特性分析、功能评估与量产评估
典型应用场景
• DC-DC 转换器与稳压器 IC 评估
• AD／DA 转换器 IC 特性分析
• MCU 与标准逻辑 IC、DFT 测试
• 汽车 ECU 与传感器集成电路评估
• 低引脚数模拟／混合信号器件的量产评估
官方产品页指标原文
• Digital Unit: 220mm (W) × 472mm (D) × 206mm (H) Analog Unit: 363mm (W) × 472mm (D) × 206mm (H)
• The AVI is a Source and Measurement Unit for supplying voltage and current to the device under test (DUT). Each channel can supply up to 500mA current and up to +/-64V. Arbitrary
• The LF is an arbitrary waveform generator and waveform digitizer module covering analog measurement up to the 200kHz band width. With low distortion and low noise characteristics, it
• The HF is an arbitrary waveform generator and waveform digitizer module covering analog measurement up to the 200MHz band width. The HF module covers a wide range of analog devices
• Microsoft Windows 10 Pro 64bit (English or Japanese) Microsoft Windows 10 Enterprise 2016 LTSB 64bit (English) Microsoft Windows 11 Pro 64bit (English or Japanese) Microsoft Windows 11 IoT Enterprise LTSC 2024 64bit (English)
• size : 220mm (W) × 472mm (D) × 206mm (H)
• size : 363mm (W) × 472mm (D) × 206mm (H)
• Voltage Range 7V Current Range 500mA
• 100MHz Pattern Generator (64ch I/O), Maximum 1024 ch
• Arbitrary Waveform Generator (500ksps/18bit) (4port)
• Digitizer (500ksps/18bit) (2port)
• Up to 100Mbps Pattern Generator (8ch)
• Voltage Range +-64V Current Range +-500mA (DC)
• Voltage Range 1000V Current Range +-10mA (DC) / 20mA (Pulse)
• Up to 100Mbps Pattern Generator (32ch I/O)
• Arbitrary Waveform Generator (200ksps/24bit 80kHz BW) (Differential 4ch)
• Digitizer (625ksps/24bit 200kHz BW) (Differential 4ch)
• Arbitrary Waveform Generator (512Msps/16bit 200MHz BW) (Differential 2ch)
• Digitizer (250Msps/16bit 200MHz BW) (Differential 2ch)
• 1Gbps (max. 2Gbps) Sampling (4ch)
• CPU: >2.2GHz, 4core
• The noise level is less than 60dB.
• E-Model: Single-phase AC power supply. Input range is 100V~240V, 50/60 Hz. The system supports automatic switching between 100 VAC and 220 VAC systems. P-Model:
• Single-phase AC 200V power supply. Input range is 200V~240V, 50/60 Hz.
• Control Bits have 64 bits and can be used to control relays etc. on a PB. For the control method, please refer to the EVA100_GUI_Reference_Manual. The PB Design Guide
• Yes. Microsoft Windows 11 Pro 64bit is supported after Measurement Atelier R2.70.
• P-Model includes the EWS with preinstalled Windows OS. E-Model needs the preparation for PC which installed Windows 10 Pro 64bit or Windows 11 Pro 64bit.
• No. Software is included in the system. What are prerequisites for the laptop computer? Windows 10 Pro 64bit or Windows 11 Pro 64bit and Java Development Kit 64bit Version 8 are
注：以上指标按爱德万测试中国站产品页与其公开手册整理，未特别说明者为厂商标称值；如官网与手册冲突以厂商最新发布为准。
