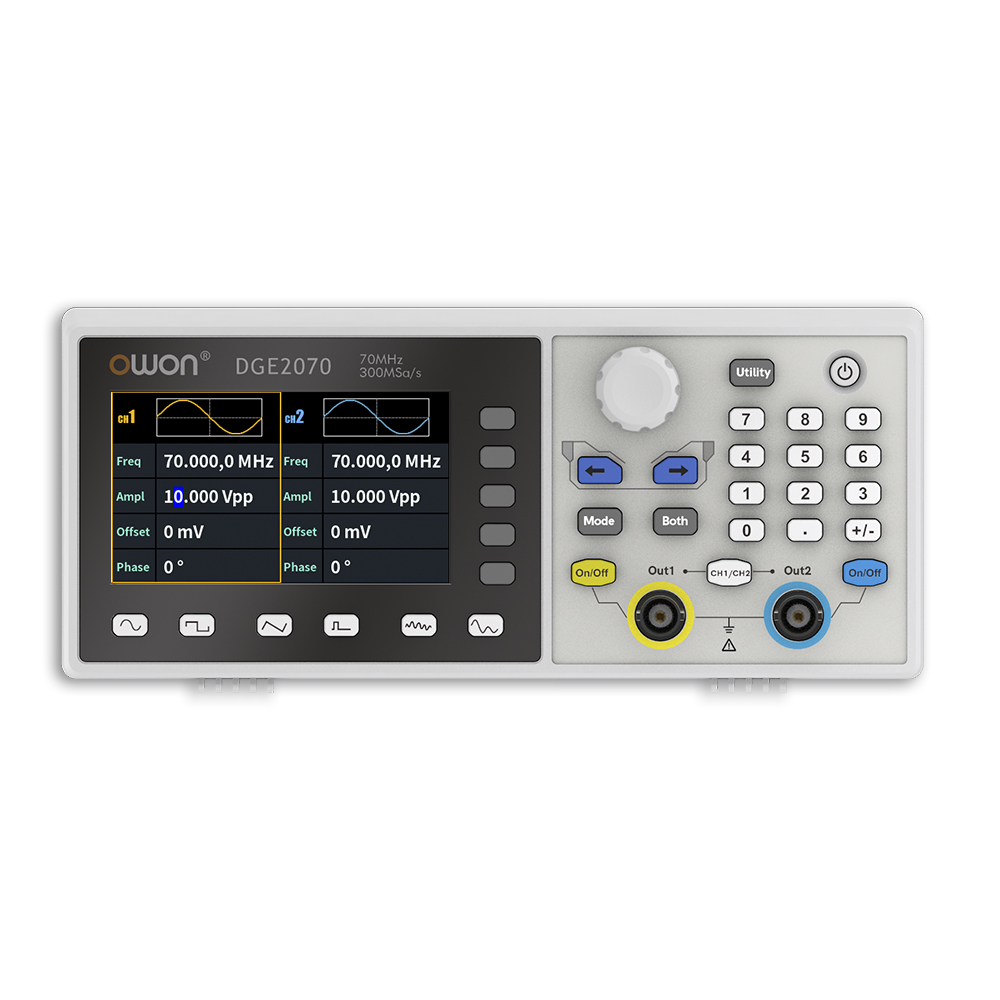

DGE2000 经济型信号发生器
35MHz至70MHz输出频率 双通道 · 300MSa/s采样率
产品简介
• 70MHz最高输出频率，300MSa/s最高采样率
• 14 bits垂直分辨率，8K点任意波形长度
• 丰富的波形输出：5种基本波形，内置sinc、指数上升、指数下降、心电图、高斯、半正矢、DC电压等共计150余种
• 丰富的调制功能：AM、FM、PM、FSK、sweep、Burst
• 支持SCPI通信功能、labview 通信功能
• 3.6英寸液晶屏，参数设置一览无遗
• 超薄机身，使用方便
产品描述
DGE2000系列经济型信号发生器
产品描述图
核心参数
• 带宽：DGE2035 35MHz；DGE2070 70MHz
• 实时采样率：DGE2035 125MSa/s；DGE2070 300MSa/s
• 垂直分辨率：14 bits
• 标准波形：正弦波、方波、锯齿波、脉冲波、噪声
• 任意波形：sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、双音频、 DC电压共计150余种
• 正弦波：DGE2035 1μHz ~ 35MHz；DGE2070 1μHz ~ 70MHz
• 方波：DGE2035 1μHz ~ 15MHz；DGE2070 1μHz ~ 20MHz
• 脉冲波：DGE2035 1μHz ~ 15MHz；DGE2070 1μHz ~ 20MHz
• 锯齿波：DGE2035 1μHz ~ 1MHz；DGE2070 1μHz ~ 2MHz
• 噪声：20MHz (-3dB，典型值)
• 任意波：1μHz ~10MHz
• 频率分辨率：1uHz 或 7位有效数字
资源下载
• DGE2000 详细指标见 DGE2000 详细指标页。
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
利利普 OWON · onetest 仪器资源库
利利普 · OWON
DGE2000 经济型信号发生器 详细指标
35MHz至70MHz输出频率 双通道 · 300MSa/s采样率
产品特点
• 70MHz最高输出频率，300MSa/s最高采样率
• 14 bits垂直分辨率，8K点任意波形长度
• 丰富的波形输出：5种基本波形，内置sinc、指数上升、指数下降、心电图、高斯、半正矢、DC电压等共计150余种
• 丰富的调制功能：AM、FM、PM、FSK、sweep、Burst
• 支持SCPI通信功能、labview 通信功能
• 3.6英寸液晶屏，参数设置一览无遗
• 超薄机身，使用方便
详细指标
• 带宽：DGE2035 35MHz；DGE2070 70MHz
• 实时采样率：DGE2035 125MSa/s；DGE2070 300MSa/s
• 垂直分辨率：14 bits
波 形
• 标准波形：正弦波、方波、锯齿波、脉冲波、噪声
• 任意波形：sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、双音频、 DC电压共计150余种
频率特性
• 正弦波：DGE2035 1μHz ~ 35MHz；DGE2070 1μHz ~ 70MHz
• 方波：DGE2035 1μHz ~ 15MHz；DGE2070 1μHz ~ 20MHz
• 脉冲波：DGE2035 1μHz ~ 15MHz；DGE2070 1μHz ~ 20MHz
• 锯齿波：DGE2035 1μHz ~ 1MHz；DGE2070 1μHz ~ 2MHz
• 噪声：20MHz (-3dB，典型值)
• 任意波：1μHz ~10MHz
• 频率分辨率：1uHz 或 7位有效数字
• 频率稳定度：±30ppm (0±40℃)
• 频率老化率：±30ppm/年
任意波
• 波形长度：2 ~ 8K点
• 采样率：DGE2035 125Ma/s；DGE2070 300Ma/s
幅值特性（未特殊标注，负载默认为50Ω）
• 输出幅度：1mVpp ~ 10Vpp（≤ 10MHz）；50Ω 1mVpp ~ 4Vpp （≤70MHz）；50Ω
• 幅度分辨率：±(1% of setting + 1 mVpp) （典型值1kHz sine, 0V offset）
• 直流偏移范围 （AD+DC）：±(10 Vpk – Amplitude Vpp/2) 高阻 ±(5 Vpk – Amplitude Vpp/2) 50 Ω
• 直流偏移分辨率：1mV or 4digits
• 输出阻抗：50Ω典型值
• 直流偏移精度：±(1 % of |setting| + 1 mV + amplitude Vpp x 0.5%)
调制特性
• 调制方式：AM、FM、PM、FSK、sweep、Burst
• 内部调制频率：2mHz-100kHz
扫频特性
• 载波：正弦，方波，锯齿波、任意波（DC 除外）
• 扫频时间：1 ms 至 500 s ± 0.1%
脉冲串
• 波形：正弦波，方波，锯齿波，脉冲波和任意波（DC除外）
• 载波频率：1μHz ≤ 偏移 ≤ 对应载波最大频率/2
输入/输出
• 显示：3.6寸 (480x272) 高分辨率TFT液晶显示
• 标准接口：USB Device
机械规格
• 尺寸 (宽 x 高 x 深)：200mm x 68.5mm x 74.5mm
• 重量：0.5kg
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
资源下载
• DGE2000 产品介绍见 DGE2000 产品介绍页。
