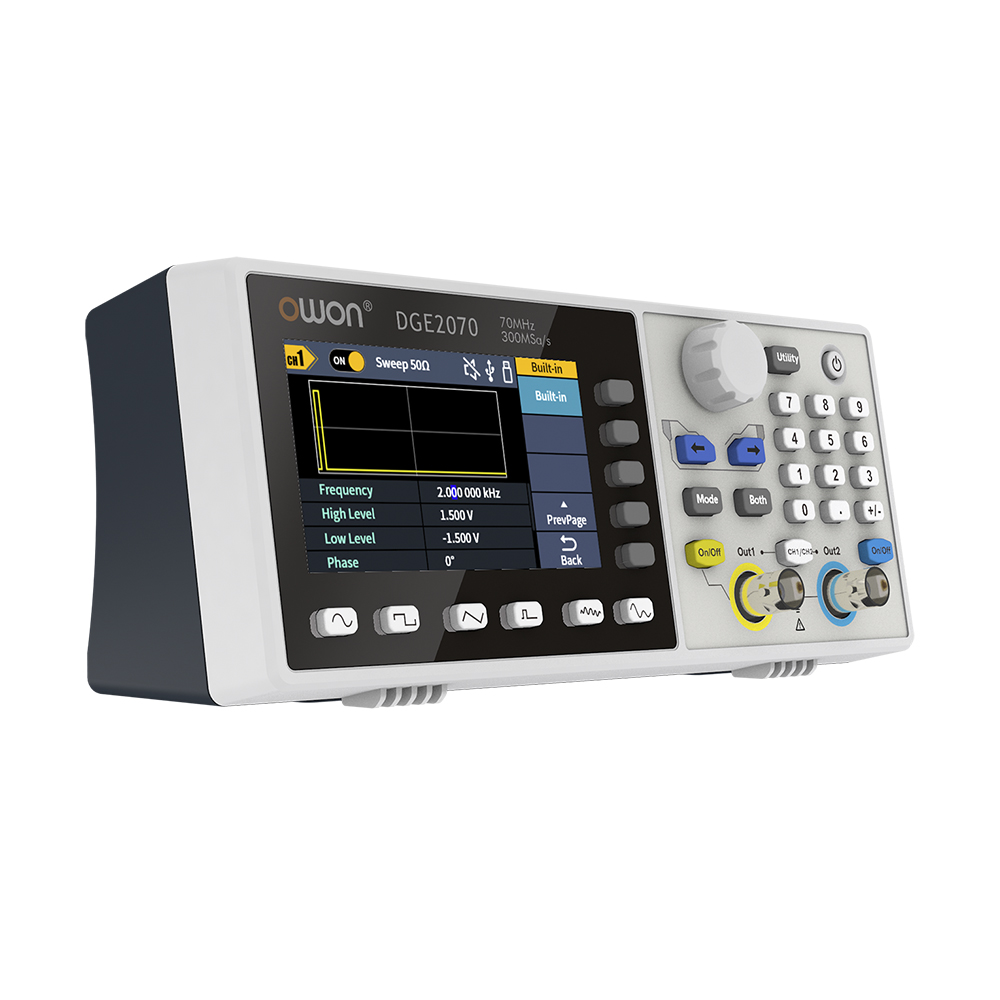

DGE2000系列经济型信号发生器

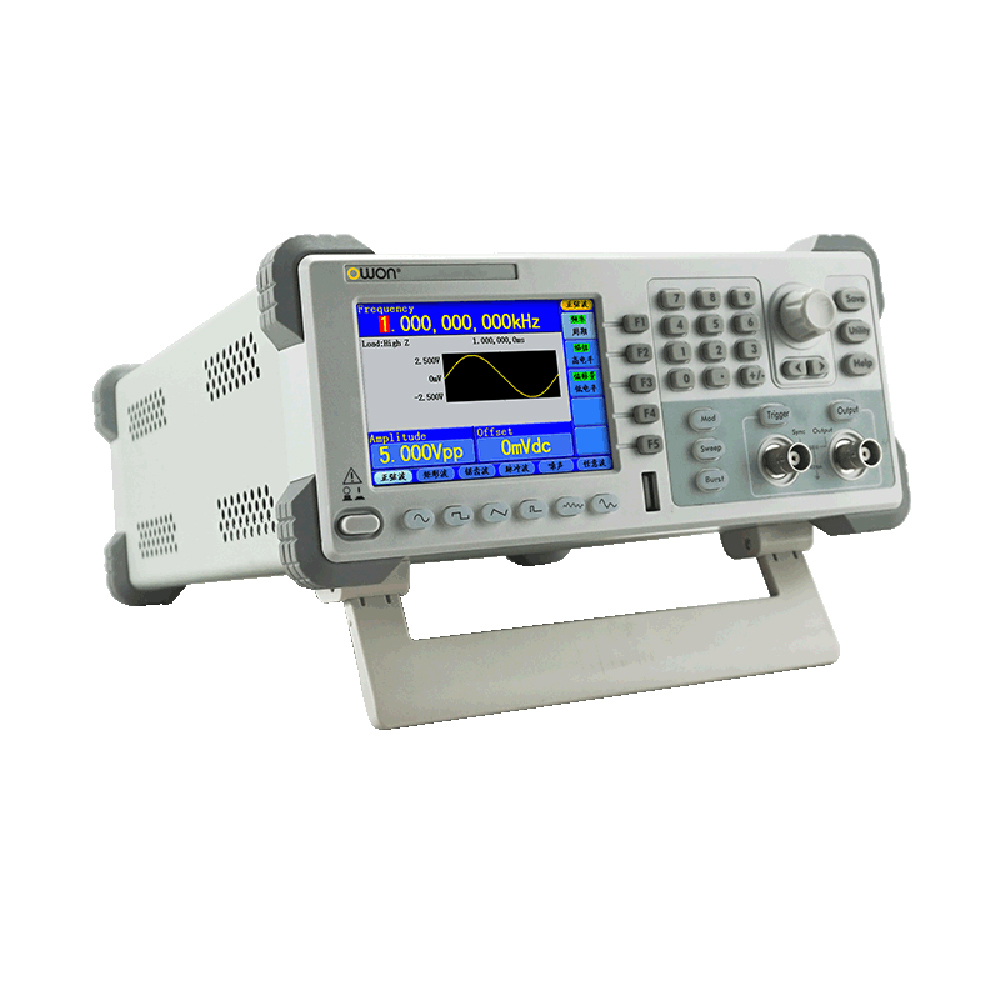

AG系列双通道信号源
NDG2000 30MHz至100MHz输出频率双通道7寸屏信号源 500MSa/s采样率|利利普 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
利利普 · OWON

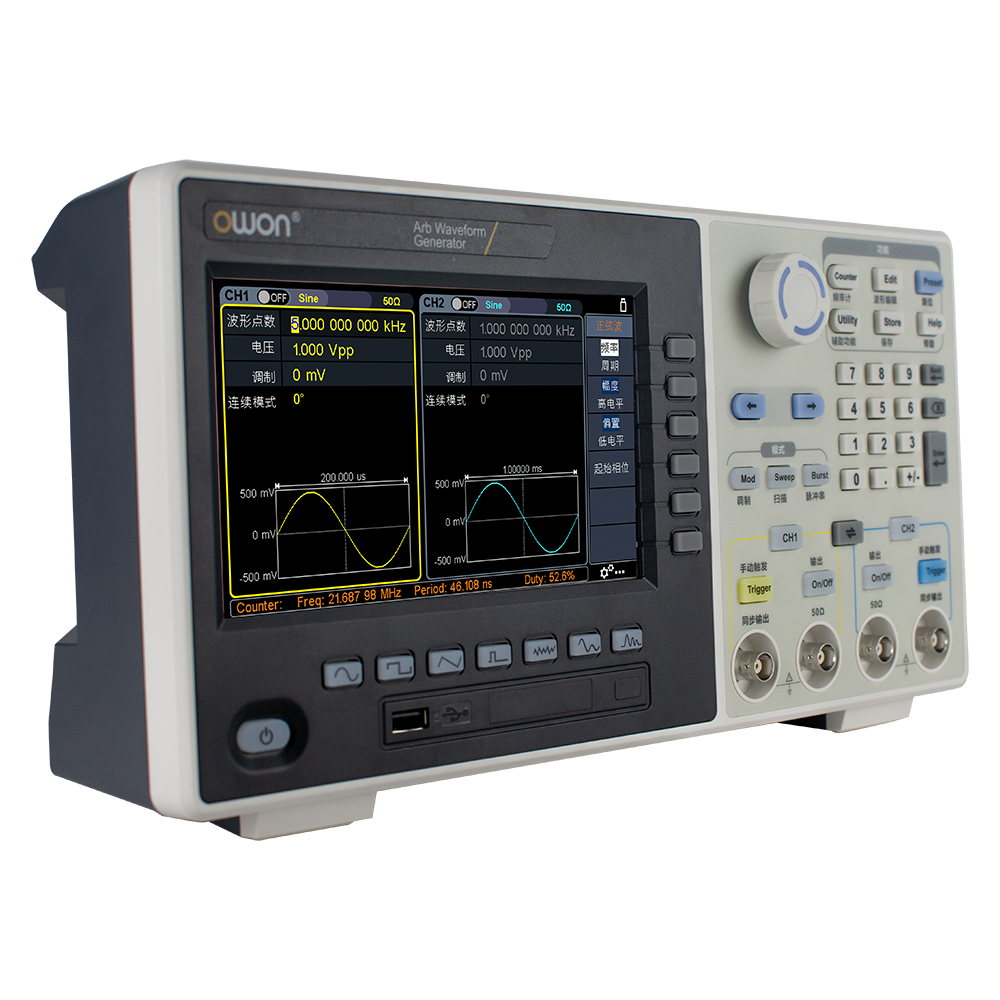

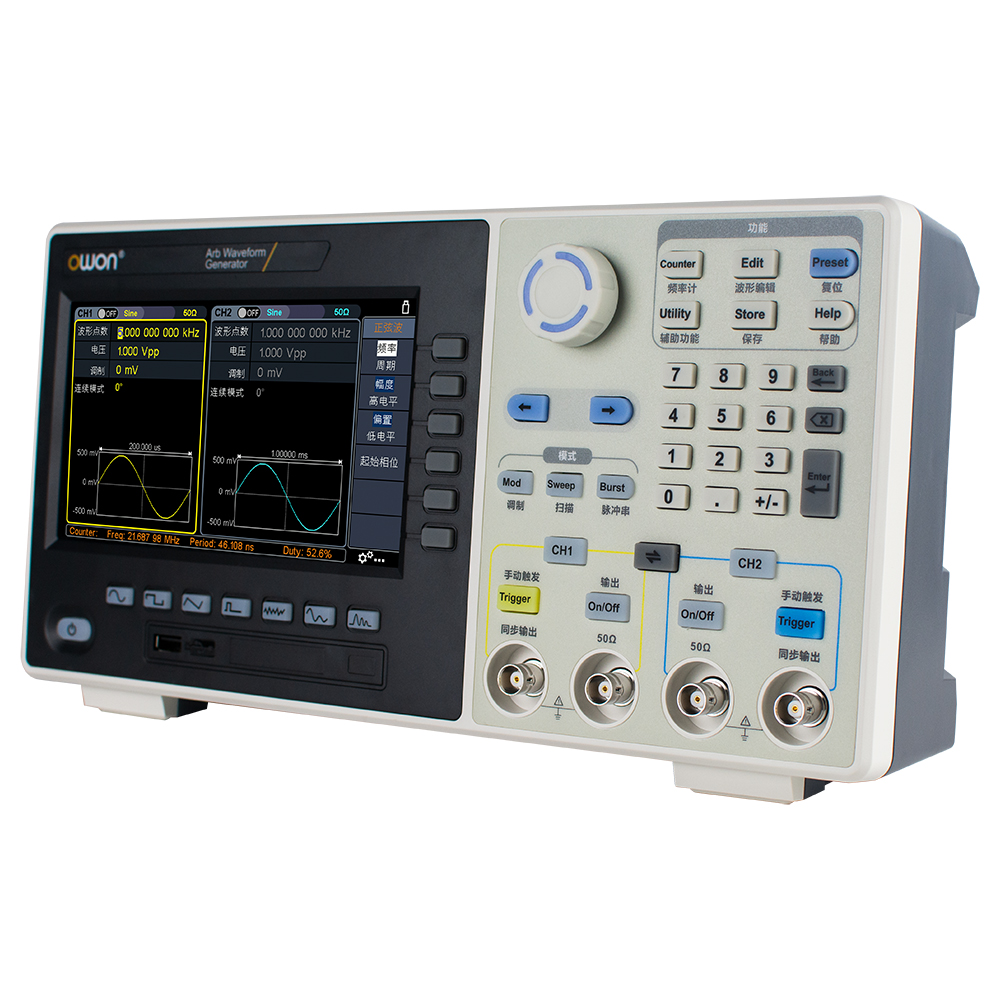

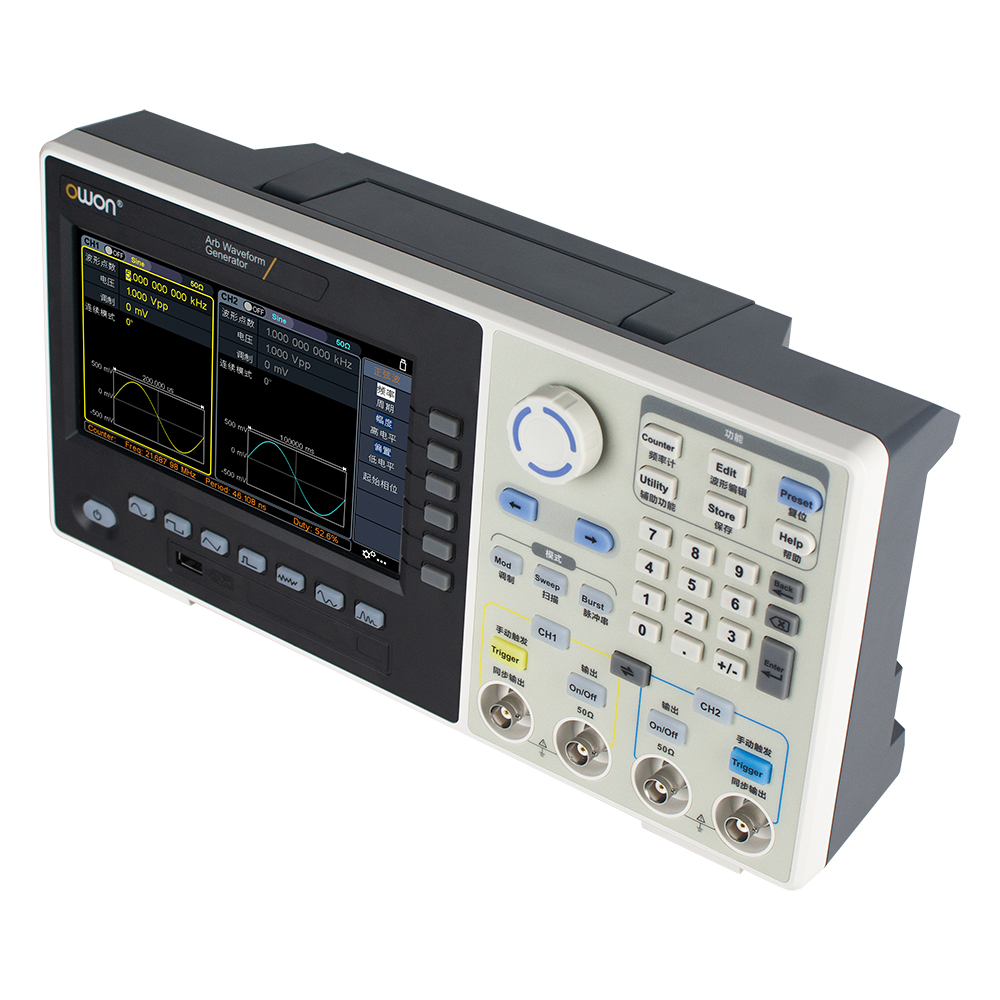

NDG2000 双通道7寸屏信号源
30MHz至100MHz输出频率 · 500MSa/s采样率
产品简介
• 采用先进的DDS技术，100MHz最高输出频率
• 500MSa/s最高采样率，频率分辨率1μHz
• 14bits 或16 bits（可选） 垂直分辨率，10M点任意波形长度
• 丰富的波形输出：6种基本波形，内置sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、双音频、DC电压共计160种
• 丰富的调制功能：AM、DSB-AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、3FSK、4FSK、OSK、PWM、SUM
• 内置7位高精度频率计，频率范围100mHz ~ 500MHz
• 支持SCPI通信功能、labview 通信功能
• 7寸 ( 800x480像素）TFT液晶屏,支持触摸操作，多点触控方便快捷，可快速改变波形参数，通过触摸屏还可以编辑绘制任意波
产品描述
NDG2000 系列双通道7寸屏信号源
1.等效双通道
2.丰富的扫频功能
3.丰富的模拟调制
4.内置152种任意波形
产品描述图
核心参数
• 输出频率：NDG2100 100MHz；NDG2080 80MHz；NDG2060 60MHz；NDG2035 35MHz；NDG2030 30MHz
• 实时采样率：500MSa/s
• 标准波形：正弦波、方波、脉冲波、锯齿波、噪声、谐波
• 任意波形：since、指数上升、指数下降、心电图、高斯、半正矢、洛伦兹、双音频、DC电压共计160种
• 正弦波：NDG2100 1μHz-100MHz；NDG2080 1μHz-80MHz；NDG2060 1μHz-60MHz；NDG2035 1μHz-35MHz；NDG2030 1μHz-30MHz
• 方波：NDG2100/NDG2080/NDG2060 1μHz ~ 30MHz；NDG2035/NDG2030 1μHz ~ 15MHz
• 脉冲波：NDG2100/NDG2080/NDG2060 1μHz ~ 25MHz；NDG2035/NDG2030 1μHz ~ 15MHz
• 锯齿波：1μHz ~ 3MHz
• 噪声 (-3dB，典型值)：NDG2100 100MHz；NDG2080 80MHz；NDG2060 60MHz；NDG2035 35MHz；NDG2030 30MHz
• 任意波：1μHz ~30MHz
• 谐波：NDG2100 1μHz ~50MHz；NDG2080 1μHz ~40MHz；NDG2060 1μHz ~30MHz；NDG2035 1μHz ~17.5MHz；NDG2030 1μHz ~15MHz
• 精度：±2ppm, 25°C±5°C
资源下载
• NDG2000 详细指标见 NDG2000 详细指标页。
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
利利普 OWON · onetest 仪器资源库
利利普 · OWON
NDG2000 双通道7寸屏信号源 详细指标
30MHz至100MHz输出频率 · 500MSa/s采样率
产品特点
• 采用先进的DDS技术，100MHz最高输出频率
• 500MSa/s最高采样率，频率分辨率1μHz
• 14bits 或16 bits（可选） 垂直分辨率，10M点任意波形长度
• 丰富的波形输出：6种基本波形，内置sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、双音频、DC电压共计160种
• 丰富的调制功能：AM、DSB-AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、3FSK、4FSK、OSK、PWM、SUM
• 内置7位高精度频率计，频率范围100mHz ~ 500MHz
• 支持SCPI通信功能、labview 通信功能
• 7寸 ( 800x480像素）TFT液晶屏,支持触摸操作，多点触控方便快捷，可快速改变波形参数，通过触摸屏还可以编辑绘制任意波
详细指标
• 输出频率：NDG2100 100MHz；NDG2080 80MHz；NDG2060 60MHz；NDG2035 35MHz；NDG2030 30MHz
• 实时采样率：500MSa/s
• ：14bits or 16 bits(可选)
波形
• 标准波形：正弦波、方波、脉冲波、锯齿波、噪声、谐波
• 任意波形：since、指数上升、指数下降、心电图、高斯、半正矢、洛伦兹、双音频、DC电压共计160种
频率特性 (频率分辨率1μHz 或 10位有效数字)
• 正弦波：NDG2100 1μHz-100MHz；NDG2080 1μHz-80MHz；NDG2060 1μHz-60MHz；NDG2035 1μHz-35MHz；NDG2030 1μHz-30MHz
• 方波：NDG2100/NDG2080/NDG2060 1μHz ~ 30MHz；NDG2035/NDG2030 1μHz ~ 15MHz
• 脉冲波：NDG2100/NDG2080/NDG2060 1μHz ~ 25MHz；NDG2035/NDG2030 1μHz ~ 15MHz
• 锯齿波：1μHz ~ 3MHz
• 噪声 (-3dB，典型值)：NDG2100 100MHz；NDG2080 80MHz；NDG2060 60MHz；NDG2035 35MHz；NDG2030 30MHz
• 任意波：1μHz ~30MHz
• 谐波：NDG2100 1μHz ~50MHz；NDG2080 1μHz ~40MHz；NDG2060 1μHz ~30MHz；NDG2035 1μHz ~17.5MHz；NDG2030 1μHz ~15MHz
• 精度：±2ppm, 25°C±5°C
• 波形长度：2 points -10M points
幅值特性
• 输入幅度（50欧）：1mVpp ~ 10Vpp（≤ 25MHz）；1mVpp ~ 5Vpp （≤60MHz）；1mVpp ~ 2.5Vpp（≤100MHz）；
调制特性
• 调制方式：AM、DSB-AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、3FSK、4FSK、OSK、PWM、SUM
频率计
• 测量功能：Frequency， period, +width, -width, +duty, and -duty
• 频率范围：100mHz ~ 200MHz 可选100mHz ~ 500MHz
• 频率分辨率：7 digits

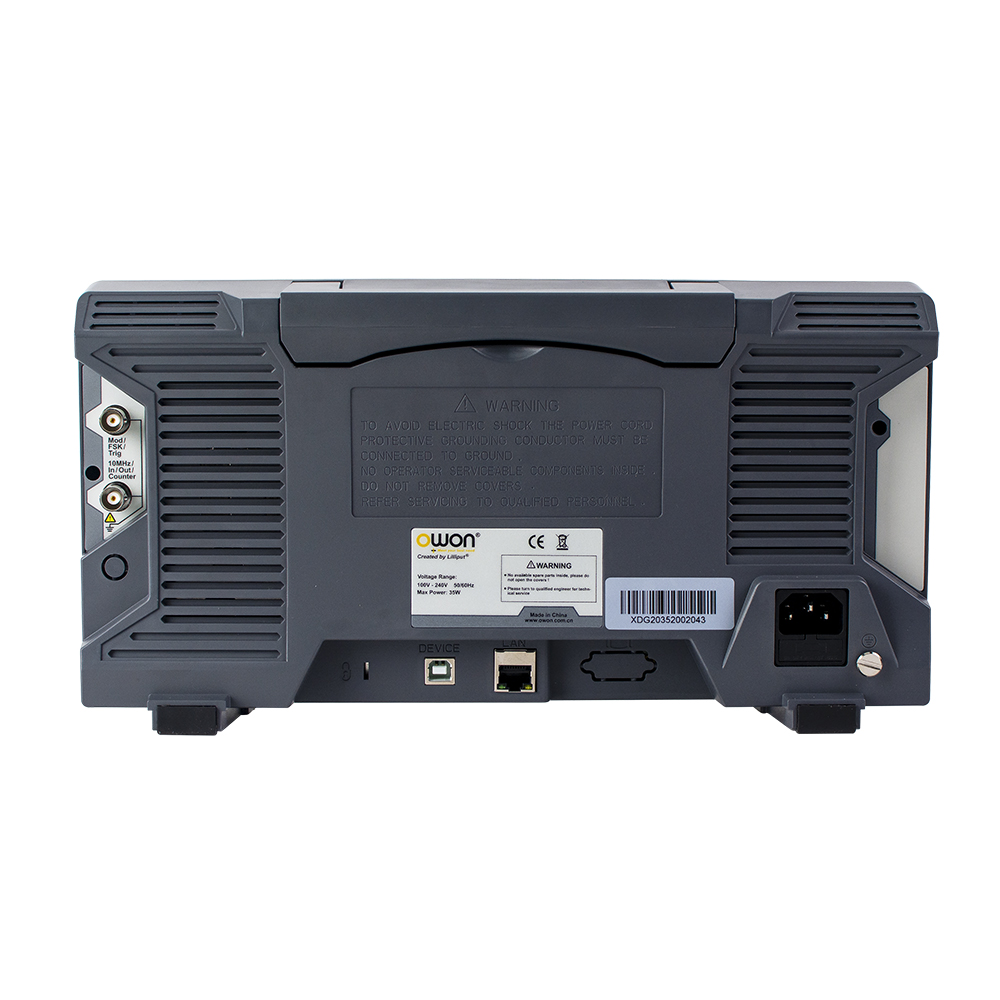

输入/输出
• 输入模式：硬件频率计、外部调制输入、外部触发输入、内部时钟输出、外部参考时钟输入/输出
• 标准接口：USB Host, USB Device,LAN，RS232 (可选)
机械规格
• 尺寸：340mm x 177mm x 90mm
• 重量：约 2.3kg
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
