AG 双通道信号源
10MHz至25MHz输出频率 · 125MS/s采样率
产品简介
• 采用先进的DDS技术，60MHz最高输出频率 + 300MS/s最高采样率，频率分辨率 1μHz + 14 bits垂直分辨率，最高10k点任意波形长度 + 丰富的波形输出：5种基本波形，内置48种任意波形 + 丰富的调制功能：AM、FM、PM、FSK，PWM, ASK, PSK, Sweep, Burst
• 支持SCPI功能 + 4寸（480x320）高分辨率TFT液晶显示
产品描述
AG系列双通道信号源
1.双通道等效输出
2.内置45种任意波形
3.内置200MHz硬件频率计
产品描述图
核心参数
• 带宽：AG1012 10MHz；AG1022 25MHz；AG1012F 10MHz；AG1022F/AG1022E 25MHz；AG2052F 50MHz；AG2062F 60MHz
• 实时采样率：AG1012/AG1022/AG1012F/AG1022F/AG1022E 125MSa/s；AG2052F/AG2062F 300MSa/s
• 垂直分辨率：14bits
• 标准波形：正弦波、方波、脉冲波、锯齿波、噪声
• 任意波形：指数上升、指数衰减、Sin(x)/x阶梯波等48种内建波形以及用户自定义
• 正弦波：AG1012 1μHz ~ 10MHz；AG1022 1μHz ~ 25MHz；AG1012F 1μHz ~ 10MHz；AG1022F/AG1022E 1μHz ~ 25MHz；AG2052F 1μHz ~ 50MHz；AG2062F 1μHz ~ 60MHz
• 方波：AG1012 1μHz ~5MHz；AG1022 1μHz ~ 5MHz；AG1012F 1μHz ~5MHz；AG1022F/AG1022E 1μHz ~ 5MHz；AG2052F 1μHz ~ 25MHz；AG2062F 1μHz ~ 30MHz
• 脉冲波：AG1012 1μHz ~ 1MHz；AG1022 1μHz ~ 5MHz；AG1012F 1μHz ~ 1MHz；AG1022F/AG1022E 1μHz ~ 5MHz；AG2052F 1μHz ~ 10MHz；AG2062F 1μHz ~ 15MHz
• 锯齿波：1μHz ~ 1MHz
• 噪声：25MHz (-3dB，典型值)
• DC：25MHz(Ext) 深度 0%~120.0%
• 调变波形：1uHZ-25MHz (Int)；DC~25MHz(Ext)
资源下载
• AG 详细指标见 AG 详细指标页。
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
利利普 OWON · onetest 仪器资源库
利利普 · OWON
AG 双通道信号源 详细指标
10MHz至25MHz输出频率 · 125MS/s采样率
产品特点
• 采用先进的DDS技术，60MHz最高输出频率 + 300MS/s最高采样率，频率分辨率 1μHz + 14 bits垂直分辨率，最高10k点任意波形长度 + 丰富的波形输出：5种基本波形，内置48种任意波形 + 丰富的调制功能：AM、FM、PM、FSK，PWM, ASK, PSK, Sweep, Burst
• 支持SCPI功能 + 4寸（480x320）高分辨率TFT液晶显示
详细指标
• 带宽：AG1012 10MHz；AG1022 25MHz；AG1012F 10MHz；AG1022F/AG1022E 25MHz；AG2052F 50MHz；AG2062F 60MHz
• 实时采样率：AG1012/AG1022/AG1012F/AG1022F/AG1022E 125MSa/s；AG2052F/AG2062F 300MSa/s
• 垂直分辨率：14bits
波 形
• 标准波形：正弦波、方波、脉冲波、锯齿波、噪声
• 任意波形：指数上升、指数衰减、Sin(x)/x阶梯波等48种内建波形以及用户自定义
频率特性 （最高采样率300MSa/s ）
• 正弦波：AG1012 1μHz ~ 10MHz；AG1022 1μHz ~ 25MHz；AG1012F 1μHz ~ 10MHz；AG1022F/AG1022E 1μHz ~ 25MHz；AG2052F 1μHz ~ 50MHz；AG2062F 1μHz ~ 60MHz
• 方波：AG1012 1μHz ~5MHz；AG1022 1μHz ~ 5MHz；AG1012F 1μHz ~5MHz；AG1022F/AG1022E 1μHz ~ 5MHz；AG2052F 1μHz ~ 25MHz；AG2062F 1μHz ~ 30MHz
• 脉冲波：AG1012 1μHz ~ 1MHz；AG1022 1μHz ~ 5MHz；AG1012F 1μHz ~ 1MHz；AG1022F/AG1022E 1μHz ~ 5MHz；AG2052F 1μHz ~ 10MHz；AG2062F 1μHz ~ 15MHz
• 锯齿波：1μHz ~ 1MHz
• 噪声：25MHz (-3dB，典型值)
• DC：25MHz(Ext) 深度 0%~120.0%
• 调变波形：1uHZ-25MHz (Int)；DC~25MHz(Ext)
• 任意波：1μHz ~ 10MHz
幅值特性
• 输出幅度：1mVPP-10VPP(50Ω)，1mVPP-20VPP(高阻）
• 幅度分辨率：1mVPP或者14bits
• 直流偏移范围 （AD+DC）：±5V(50Ω)、±10V(高阻)
• 直流偏移分辨率：1mV
偏差
• 输出阻抗：50Ω典型值或1M/150pf
任意波
• 波形长度：AG1012/AG1022/AG1012F/AG1022F 2 ~ 8K点；AG1022E/AG2052F/AG2062F 2~10k点
• 非易失存储：64M
调制特性
• 调制方式：AG1012/AG1022 /；AG1012F/AG1022F/AG1022E/AG2052F/AG2062F AM、FM、PM、FSK、Sweep、Burst
• 内部频率：2mHz~25MHz 频率范围 0.1Hz~频率
• 扫描时间：1ms~500s
• 调制频率：AG1012/AG1022 /；AG1012F/AG1022F/AG1022E/AG2052F/AG2062F 2mHz ~ 20.00 kHz（FSK 2mHz ~ 100kHz)
频率计
• ：AG1012/AG1022 /；AG1012F/AG1022F/AG1022E/AG2052F/AG2062F 频率周期、正负脉冲宽、占空比
• 频率范围/：AG1012/AG1022 /；AG1012F/AG1022F/AG1022E/AG2052F/AG2062F 100mHz ~ 200MHz
• 开始/截止频率：0.1Hz~频率
• 频率分辨率：AG1012/AG1022 /；AG1012F/AG1022F/AG1022E/AG2052F/AG2062F 9位
• 灵敏度：≤35mVrms(5Hz~100MHz)；≤45mVrms(100MHz~150MHz)
• 存储/调取：10组存储设置（64M存储空间）
功放功能（可选）
• 全功率带宽：DC~100KHz
• 增益：X10
• 最大输出功率：10W 或20W
• 最大输出电压：22Vpp

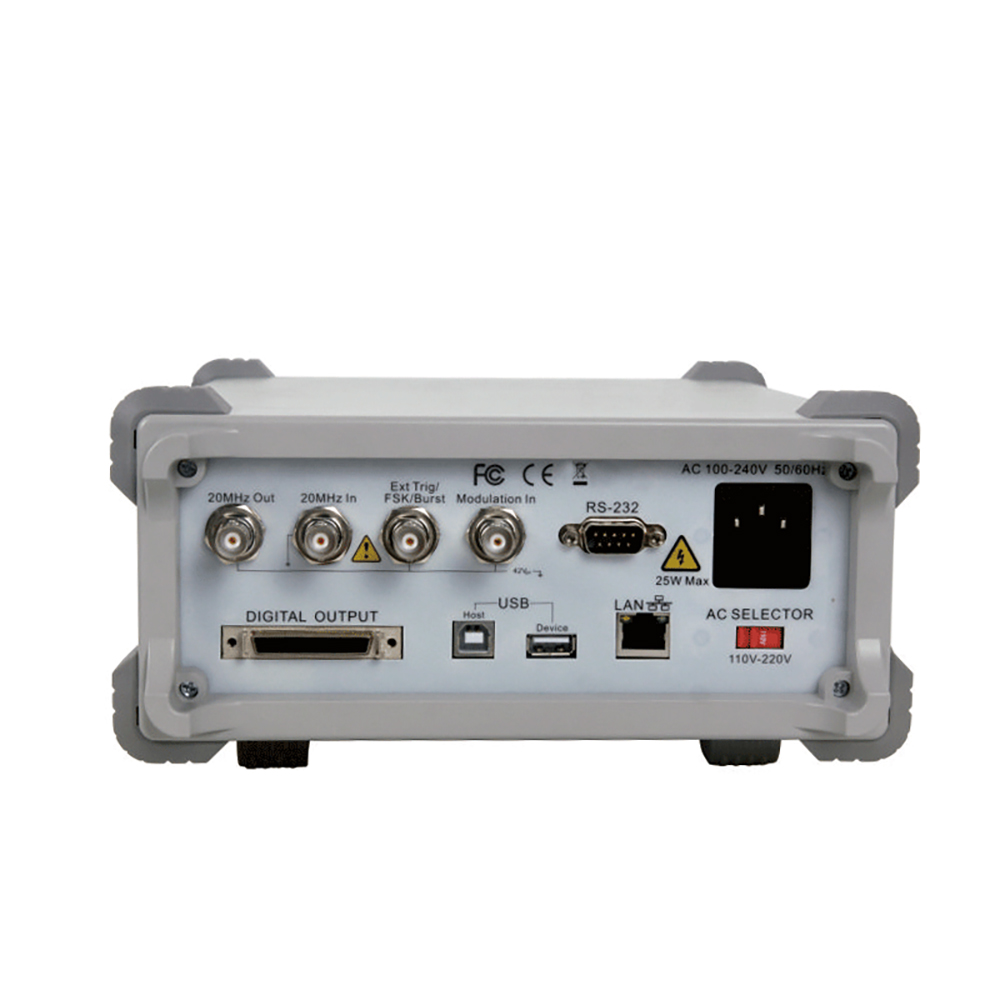

输入/输出
• 显示：4寸 (480x320) 高分辨率TFT液晶显示
• 输入模式：AG1012/AG1022 外部参考时钟输入与输出；AG1012F/AG1022F/AG1022E/AG2052F/AG2062F 硬件频率计 外部调制输入 外部触发输入与输出 外部参考时钟输入与输出
• 标准接口：USB Host, USB Device
机械规格
• 尺寸：235mm (长)×110mm (高)×295mm (深)
• 重量：3公斤（主机）
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
