利利普 · OWON

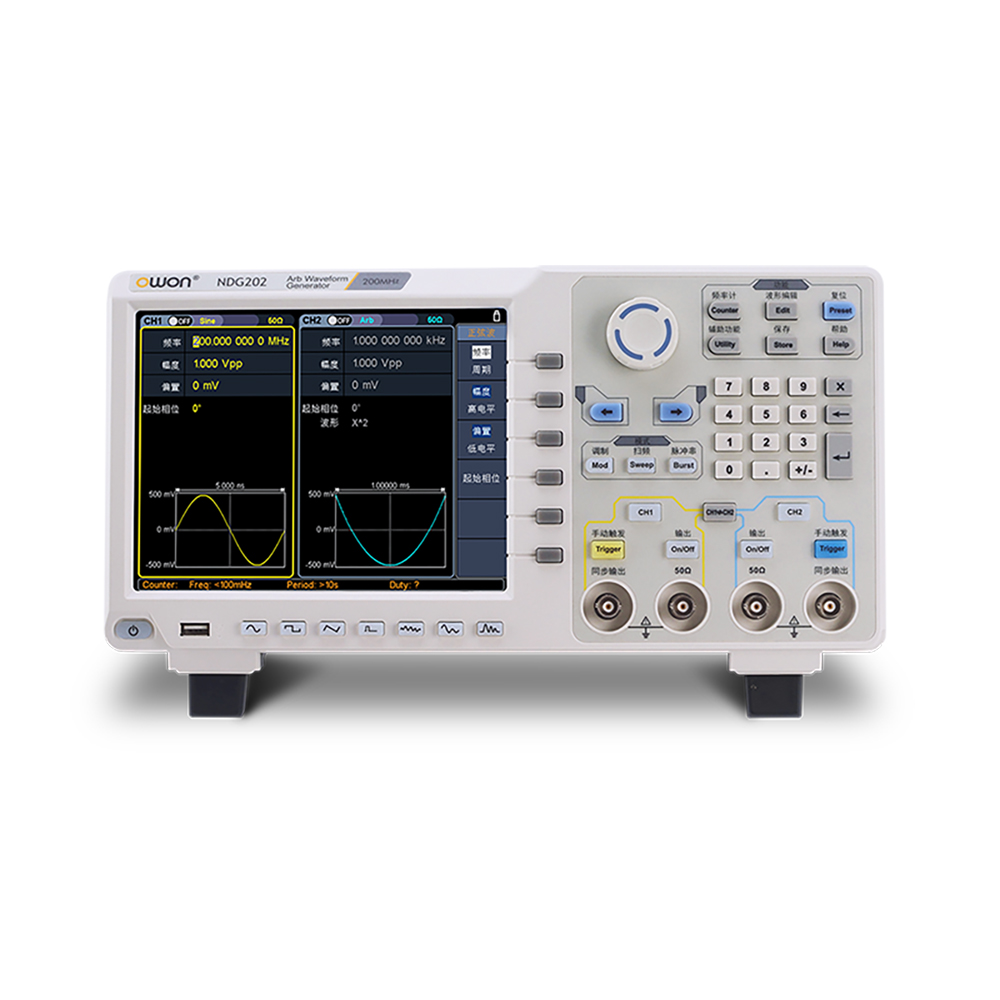

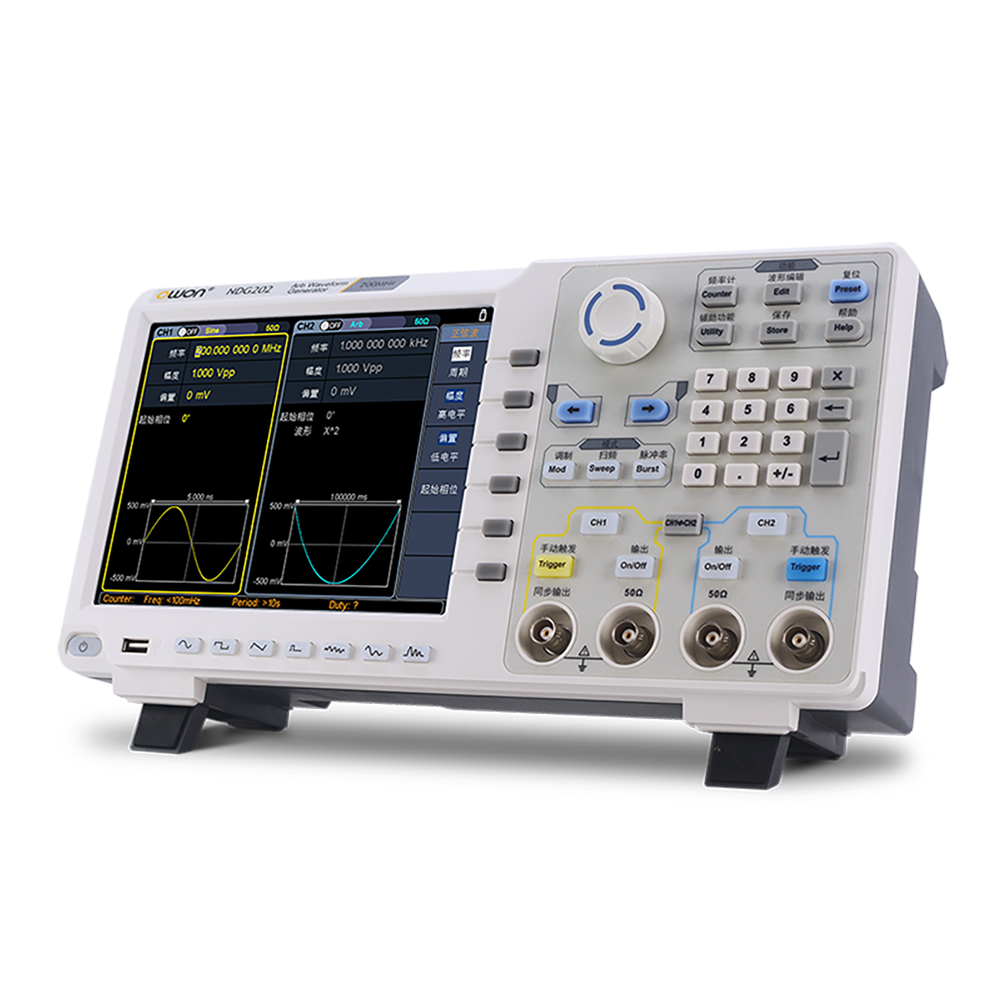

NDG 双通道8寸屏信号源
80MHz至200MHz输出频率 · 1.25GSa/s采样率
产品简介
• 采用DDS技术，200MHz最高输出频率
• 1.25GSa/s最高采样率，频率分辨率1μHz
• 14 bits垂直分辨率，可选16bits
• 丰富的波形输出：6种基本波形，内置sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、双音频、DC电压共计150多种
• 丰富的调制功能：AM、FM、PM、PWM、FSK、3FSK、4FSK、PSK、OSK、ASK、BPSK、Sweep、Burst
• 内置7位高精度频率计，频率范围100mHz ~ 200MHz
• 支持SCPI通信功能、labview 通信功能
• 8英寸（800*600）高分辨率TFT液晶显示,可配置多点触控电容屏，支持通过触摸操作快速调节波形参数以及通过可触摸编辑任意波形
产品描述图
核心参数
• 通道：双通道（独立等效）
• 带宽：NDG202 200MHz；NDG162 160MHz；NDG102 100MHz；NDG082 80MHz
• 实时采样率：1.25GSa/s
• 标准波形：正弦波、方波、脉冲波、锯齿波、噪声、谐波
• 任意波形：sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、双音频、DC电压共计150多种
• 正弦波：NDG202 1μHz-200MHz；NDG162 1μHz-160MHz；NDG102 1μHz-100MHz；NDG082 1μHz-80MHz
• 方波：NDG202/NDG162 1μHz ~ 50MHz；NDG102 1μHz ~ 40MHz；NDG082 1μHz ~ 30MHz
• 脉冲波：1μHz ~ 25MHz
• 锯齿波：1μHz ~ 5MHz
• 噪声：120MHz (-3dB，典型值)
• 任意波：1μHz ~50MHz
• 稳定度：±1ppm, 0°C至40°C ，相噪≤-115dbc/Hz（典型值）
资源下载
• NDG 详细指标见 NDG 详细指标页。
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
利利普 OWON · onetest 仪器资源库
利利普 · OWON
NDG 双通道8寸屏信号源 详细指标
80MHz至200MHz输出频率 · 1.25GSa/s采样率
产品特点
• 采用DDS技术，200MHz最高输出频率
• 1.25GSa/s最高采样率，频率分辨率1μHz
• 14 bits垂直分辨率，可选16bits
• 丰富的波形输出：6种基本波形，内置sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、双音频、DC电压共计150多种
• 丰富的调制功能：AM、FM、PM、PWM、FSK、3FSK、4FSK、PSK、OSK、ASK、BPSK、Sweep、Burst
• 内置7位高精度频率计，频率范围100mHz ~ 200MHz
• 支持SCPI通信功能、labview 通信功能
• 8英寸（800*600）高分辨率TFT液晶显示,可配置多点触控电容屏，支持通过触摸操作快速调节波形参数以及通过可触摸编辑任意波形
详细指标
• 通道：双通道（独立等效）
• 带宽：NDG202 200MHz；NDG162 160MHz；NDG102 100MHz；NDG082 80MHz
• 实时采样率：1.25GSa/s
波形
• 标准波形：正弦波、方波、脉冲波、锯齿波、噪声、谐波
• 任意波形：sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、双音频、DC电压共计150多种
频率特性（频率分辨率1μHz或10位有效数字）
• 正弦波：NDG202 1μHz-200MHz；NDG162 1μHz-160MHz；NDG102 1μHz-100MHz；NDG082 1μHz-80MHz
• 方波：NDG202/NDG162 1μHz ~ 50MHz；NDG102 1μHz ~ 40MHz；NDG082 1μHz ~ 30MHz
• 脉冲波：1μHz ~ 25MHz
• 锯齿波：1μHz ~ 5MHz
• 噪声：120MHz (-3dB，典型值)
• 任意波：1μHz ~50MHz
• 稳定度：±1ppm, 0°C至40°C ，相噪≤-115dbc/Hz（典型值）
正波波频谱纯度
• 谐波失真 典型（0dB）：DC 至 1MHz：<-65dBc 1MHz 至 10MHz：<-60dBc 10MHz 至 120MHz：<-50dBc 120MHz 至 200MHz：<-45dBc
• 总谐波失真：＜0.05 %, 10 Hz to 20 kHz, 1 Vpp
• 寄生信号（非谐波，典型0dB）：≤10MHz：<-70dBc >10MHz：<-70dBc + 6dB/ 倍频程
• 相位噪声：典型（0dBm，10kHz 偏移） 10MHz：≤-110dBc/Hz
方波
• 上升时间/下降时间：<6ns
• 过冲：< 3%
• 占空比：50.0%（固定）
• 抖动：300ps + 100ppm
脉冲波
• 周期（脉宽：12ns 至 1000000s
• 上升/下降沿：≧7ns
• 过冲：< 3%
• 抖动：300ps + 100ppm
锯齿波
• 线性度：< 峰值输出的0.1%（典型值1 kHz，1 Vpp，对称性50%）
• 对称性：0% 到 100%
任意波
• 带宽：120M
• 采样率：1.25GSa/s
• 最小上升/下降时间：<7ns
• 抖动：3ns
• 谐波输出次数：≤16
• 谐波类型：奇次、偶次、顺序、自定义
• 谐波幅度：各次谐波幅度均可设置
• 谐波相位：各次谐波相位均可设置
幅值特性
• 输出幅度（高阻）：2mVpp ~ 20Vpp（≤ 40MHz）；2mVpp ~ 10Vpp （≤80MHz）； 2mVpp ~ 5Vpp（≤120MHz）；2mVpp ~ 2Vpp（≤250MHz)
• 输出幅度（50Ω）：1mVpp ~ 10Vpp（≤ 40MHz）；1mVpp ~ 5Vpp （≤80MHz） 1mVpp ~ 2.5Vpp（≤120MHz）；1mVpp ~ 1Vpp（≤250MHz)
• 幅度分辨率：1mVpp or 4digits
• 直流偏移范围 （AD+DC）：±5V(50Ω)、±10V(高阻)
• 直流偏移分辨率：1mV or 4digits
• 输出阻抗：50Ω典型值
• 准确度：±(1% of setting + 1 mVpp) （典型值1kHz sine, 0V offset）
• 单位：Vpp, Vrms, dBm
调制特性
• 调制方式：AM、FM、PM、PWM、FSK、3FSK、4FSK、PSK、OSK、ASK、BPSK、Sweep、Burst
AM
• 载波：正弦波、方波、锯齿波、任意波（DC除外）
• 调制波：正弦波、矩形波、锯齿波、白噪声、任意波形
• 调制深度：0.0% 至 100.0%
• 调制频率：2 mHz 至100 kHz
FM
• 载波：正弦波、方波、锯齿波、任意波（DC除外）
• 调制波：正弦波、矩形波、锯齿波、白噪声、任意波形
• 调制频率：2 mHz 至100 kHz
PM
• 载波：正弦波、方波、锯齿波、任意波（DC除外）
• 调制波：正弦波、矩形波、锯齿波、白噪声、任意波形
• 相偏：0°～180°
• 调制频率：2 mHz 至100 kHz
ASK
• 载波：正弦波、方波、锯齿波、任意波（DC除外）
• 调制波：50% 方波
• 控键频率：2 mHz ~ 1MHz
FSK/3FSK/4FSK
• 载波：正弦波、方波、锯齿波、任意波（DC除外）
• 调制波：50% 方波
• 控键频率：2 mHz ~ 1MHz
PSK
• 载波：正弦波、方波、锯齿波、任意波（DC除外）
• 调制波：50% 方波
• 控键频率：2 mHz ~ 1MHz
BPSK
• 载波：正弦波、方波、锯齿波、任意波（DC除外）
• 调制波：50% 方波
• 控键频率：2 mHz ~ 1MHz
OSK
• 载波：正弦波、方波、锯齿波、任意波（DC除外）
• 震荡时间：50% 方波
• 键控频率：2 mHz ~ 1MHz
PWM
• 载波：正弦波、方波、锯齿波、任意波（DC除外）
• 调制波：正弦波、矩形波、锯齿波、白噪声、任意波形
• 宽度偏差：0~99%
• 调制频率：2 mHz 至100 kHz
脉冲串（Burst）特性
• 载波：正弦波，矩形波，锯齿波，脉冲波和任意波（DC除外）
• 载波频率：2mHz 至 100MHz
• 脉冲技数：1 到 50,000个周期，无限，门控
• 起始/停止相位：0° 至360°
• 内部周期：10 ns ～ 500 s
扫频特性
• 载波：正弦波、方波、锯齿波、任意波（DC除外）
• 类型：支持线性/对数/步进扫频
• 起始/停止频率：1uHz-200MHz
• 扫描时间：1 ms to 500 s ± 0.1%
频率计
• 测量功能：频率、周期、正负脉冲宽、占空比
• 频率范围：100mHz ~ 200MHz
• 频率分辨率：7位
输入/输出
• 显示：8寸 (800x600) 高分辨率TFT液晶显示
• 模式：外部调制 外部触发 外部参考时钟

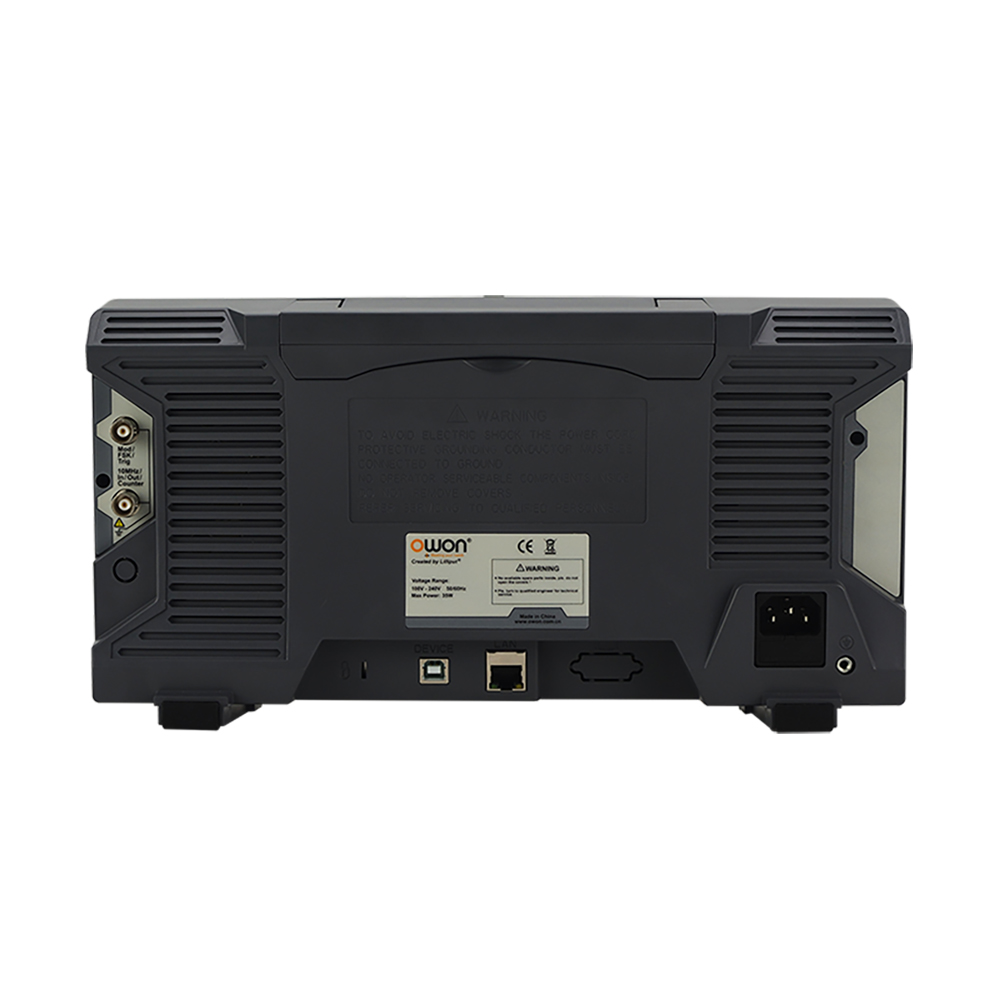

• 标准接口：USB Host, USB Device（支持USB-TMC）,LAN
机械规格
• 尺寸：340mm x 177mm x 90mm
• 重量：约2.5公斤
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
资源下载
• NDG 产品介绍见 NDG 产品介绍页。
