艾德克斯 ITECH

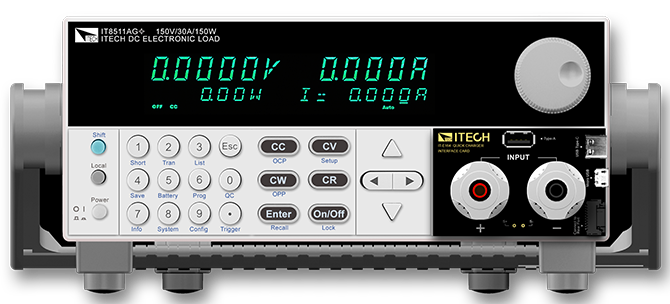

IT8500G+ 升级版可编程直流电子负载
内置纹波量测 · 七种带载模式
产品简介
IT8500G+高性能可编程直流电子负载兼具桌面型和系统集成双重使用需求，专为移动电源、工业电源模块、功率电子器件及快充适配器等研发和老化测试而设计研发。
该系列产品不仅具备传统的CC/CV/CR/CP带载模式，同时提供CR+CC/CV+CC/CR-LED等复合带载模式，以广泛适用于不同特性待测物，在限制电流过冲以及动态带载方面具备优异的表现。
不仅如此，依托于IT8500G+负载特有的多通道模式和内置纹波量测功能，无需额外的示波器以及通信接口卡，即可轻松实现上百通道的程控，为企业降低测试成本，提升测试效率。
产品功能与优势
主要特点
• 七种操作模式：CC/CV/CR/CW/CR+CC/CV+CC/CR-LED ♦内置电压纹波和电流纹波量测功能♦提供QC2.0、QC3.0、PE+、PE2.0+、USB PD2.0、USB PD3.0、FCP、SCP八种快充通信协议,
• 支持快充设备测试*1 ♦高达20kHz动态模式
• 测试分辨率可达0.1mV/0.1mA
• 专业多通道模式，可最多级联16台设备，降低老化测试成本♦ OPP/OCP测试功能，适用于电源模块保护功能测试♦电池放电模式，提供时间，电压和容量三种截止条件♦自动测试功能，广泛应用于适配器测试♦ List功能，可模拟复杂的电流带载波形♦电流监控功能，无需昂贵的电流探头，轻松实现电流波形监控（0-10V） ♦短路模式/Measure功能
• 1此功能仅IT8511G+具备
应用领域

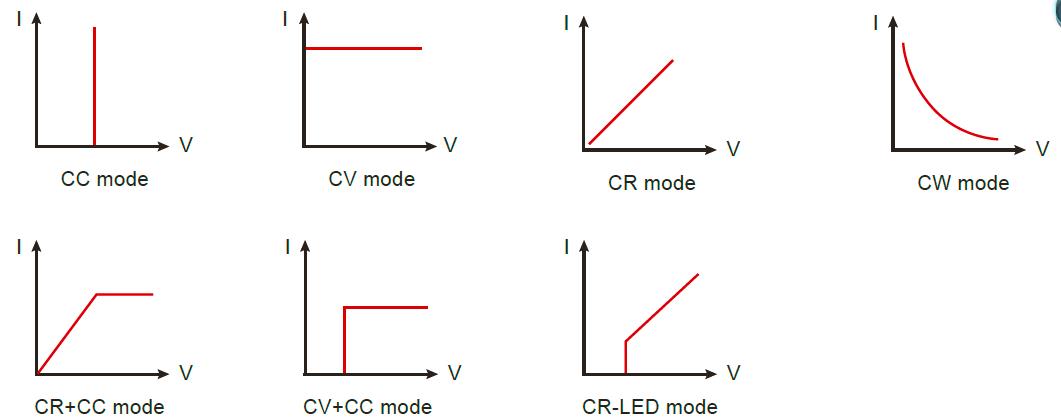

七种基本负载操作模式
内置电压/电流纹波量测功能
纹波是开关电源必测的项目之一，纹波过大会对待测物造成干扰或影响DUT的使用寿命。IT8500G+系列提供纹波量测功能，量测带宽高达300kHz，满足开关电源或充电器的纹波测量。用户可配合remote sense功能，消除线上压降带来的量测影响。通过前面板的向下按键，可直接读取待测物的电压纹波值（Vpp/Vp+/Vp-）和电流纹波值（Ipp/Ip+/Ip-），无需额外的示波器，极大的简化了您的实验接线和操作
内置丰富的快充协议
随着手机功能越来越多，对于电池电量的消耗也越来越快，而快充的发展则有力提升了用户的产品体验。IT8500G+系列内置丰富的快充协议（QC2.0、QC3.0、PE+、PE2.0+、USB PD2.0、U SB PD3.0、F CP、SCP），满足用户对于不同充电协议适配器的测试。用户可通过菜单快速切换充电协议，搭配自动测试模式，可实现对快充适配器的空载电压，短路电流，及恒压恒流不同充电阶段的性能验证。 *此功能仅IT8511G+具备
专业多通道模式，降低ATE集成成本
多通道模式是IT8500G+系列专为优化系统集成而研发设计的，利用多通道模式，系统集成商可以轻松实现数十至上百通道的硬件平台组建，在简化通信线连接的情况下，还为每套系统节省昂贵的通信模块以及通信接口扩展卡（如USB hub，多串口卡或交换机）等测试成本。IT8500G+的多通道模式，允许最多级联16台设备，意味着每16台负载设备只需一根通信线与PC连接。假设以60通道的老化系统测试为例，使用IT8500G+的多通道模式，可以节省8台扩展交换机的成本，为企业提供高效的自动化测试解决方案
主要型号与技术规格
该系列共收录 6 个具体型号，以下为前 6 个（完整规格见详细指标页）。
• IT8511G+ 电压 150V · 电流 30A · 功率 150W · 分辨率 0.1mV/0.1mA · 精度 ±(0.025%+0.025%FS)/±(0.05%+0.05%FS) · 接口 标配USB · 尺寸 ½ 2U
• IT8512G+ 电压 150V · 电流 30A · 功率 300W · 分辨率 0.1mV/0.1mA · 精度 ±(0.025%+0.025%FS)/±(0.05%+0.05%FS) · 接口 标配USB/LAN · 尺寸 ½ 2U
• IT8512BG+ 电压 600V · 电流 15A · 功率 300W · 分辨率 0.1mV/0.1mA · 精度 ±(0.025%+0.025%FS)/±(0.05%+0.05%FS) · 接口 标配USB/LAN · 尺寸 ½ 2U
• IT8513G+ 电压 150V · 电流 120A · 功率 600W · 分辨率 0.1mV/1mA · 精度 ±(0.025%+0.025%FS)/±(0.05%+0.05%FS) · 接口 标配USB/LAN · 尺寸 1/2 2U
• IT8513BG+ 电压 600V · 电流 20A · 功率 600W · 分辨率 1mV/0.1mA · 精度 ±(0.025%+0.025%FS)/±(0.05%+0.05%FS) · 接口 标配USB/LAN · 尺寸 1/2 2U
• IT8513CG+ 电压 40V · 电流 200A · 功率 600W · 分辨率 0.1mV/1mA · 精度 ±(0.025%+0.1%FS)/±(0.1%+0.1%FS) · 接口 标配USB/LAN · 尺寸 1/2 2U
资源下载
• IT8500G+ 详细指标见 IT8500G+ 详细指标页。
• 官方 PDF（产品单页/数据表）：IT8500Gplus-cn.pdf
注：以上内容与指标均取自艾德克斯（ITECH）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
艾德克斯电子（南京）有限公司 · onetest 仪器资源库
艾德克斯 ITECH
IT8500G+ 详细指标
内置纹波量测 · 七种带载模式
详细指标
以下规格取自艾德克斯官网该产品详情页「产品具体型号检索」表，共 6 个具体型号。
IT8511G+
• 电压：150V
• 电流：30A
• 功率：150W
• 分辨率：0.1mV/0.1mA
• 精度：±(0.025%+0.025%FS)/±(0.05%+0.05%FS)
• 接口：标配USB
• 尺寸：½ 2U
IT8512G+
• 电压：150V
• 电流：30A
• 功率：300W
• 分辨率：0.1mV/0.1mA
• 精度：±(0.025%+0.025%FS)/±(0.05%+0.05%FS)
• 接口：标配USB/LAN
• 尺寸：½ 2U
IT8512BG+
• 电压：600V
• 电流：15A
• 功率：300W
• 分辨率：0.1mV/0.1mA
• 精度：±(0.025%+0.025%FS)/±(0.05%+0.05%FS)
• 接口：标配USB/LAN
• 尺寸：½ 2U
IT8513G+
• 电压：150V
• 电流：120A
• 功率：600W
• 分辨率：0.1mV/1mA
• 精度：±(0.025%+0.025%FS)/±(0.05%+0.05%FS)
• 接口：标配USB/LAN
• 尺寸：1/2 2U
IT8513BG+
• 电压：600V
• 电流：20A
• 功率：600W
• 分辨率：1mV/0.1mA
• 精度：±(0.025%+0.025%FS)/±(0.05%+0.05%FS)
• 接口：标配USB/LAN
• 尺寸：1/2 2U
IT8513CG+
• 电压：40V
• 电流：200A
• 功率：600W
• 分辨率：0.1mV/1mA
• 精度：±(0.025%+0.1%FS)/±(0.1%+0.1%FS)
• 接口：标配USB/LAN
• 尺寸：1/2 2U
资源下载
• IT8500G+ 产品介绍见 IT8500G+ 产品介绍页。
• 官方 PDF（产品单页/数据表）：IT8500Gplus-cn.pdf
注：以上内容与指标均取自艾德克斯（ITECH）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
