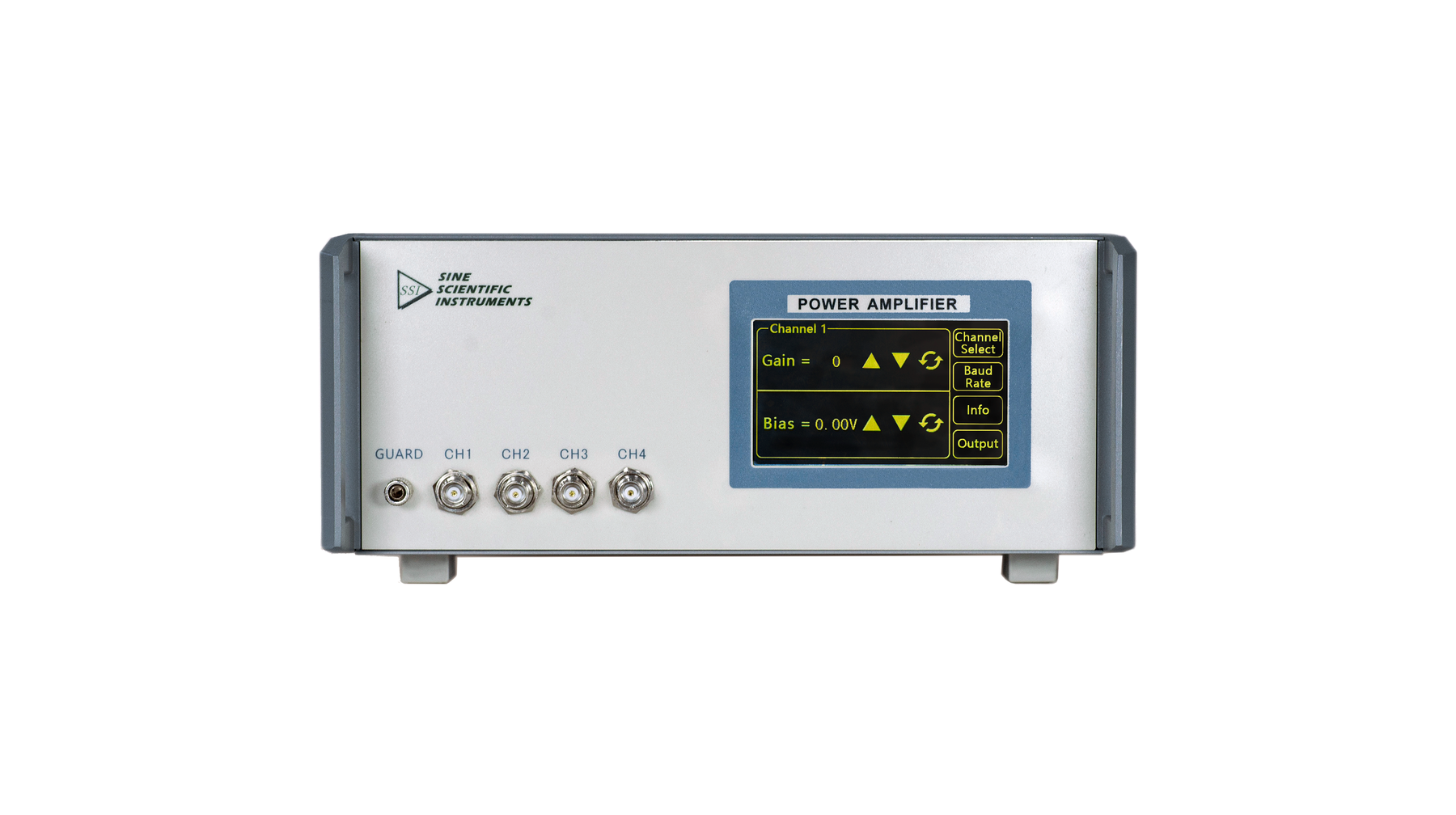

OE4300为赛恩科学仪器推出的一款多通道高压功率放大器,其主要作用是将低功率信号放大为高功率信号，OE4300多通道高压功率放大器，各通道控制可独立选择，控制功放放大倍数和电压偏置选择能实现与多台信号发生器配到使用，实现信号的放大且各通道互不影响；
OE4102 是 100MHz 双通道差分电流前置放大器，通过测量输入电流通道上电阻的压降来检测电流，放大并输出与被测电流成正比的电压信号。
OE4101是跨阻电流放大器，通过负反馈结构，利用反馈电阻实现输入电流到电压的转换，并且控制放大倍数。
OE4011 DC至5MHz低噪声电压前置放大器|赛恩科仪 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
赛恩科仪
OE4011 低噪声电压前置放大器
JFET输入高性能低噪声电压前置放大器
产品简介
OE4011是一款采用JFET输入的高性能低噪声电压前置放大器，DC - 5 MHz高带宽范围输入，支持AC/DC耦合。支持单端和差分的输入方式。差分输出，提高抗干扰能力抑制直流偏置。
OE4011 集成了 20dB 至 80dB（四档）增益，滤波器调节8档支持7个二阶低通滤波器位和1个FBW（全带宽）档。且设备具备Offset调节功能。最大输出摆幅可达 ±10V。在 10kHz 频率下，其等效输入电压噪声低至约 3nV/Hz，共模抑制比（CMRR）高达 113dB；在高频段。凭借 10MΩ 的高输入阻抗，减小内部电路对输入信号源的负载影响。
核心参数
• 5 MHz高带宽
• 低噪声低输入失调电压
• 4档位高增益选择
• 7档位精密二阶低通滤波器
• 支持差分输入提供更好的信号完整性
• 简单便捷的开关控制
功能与结构

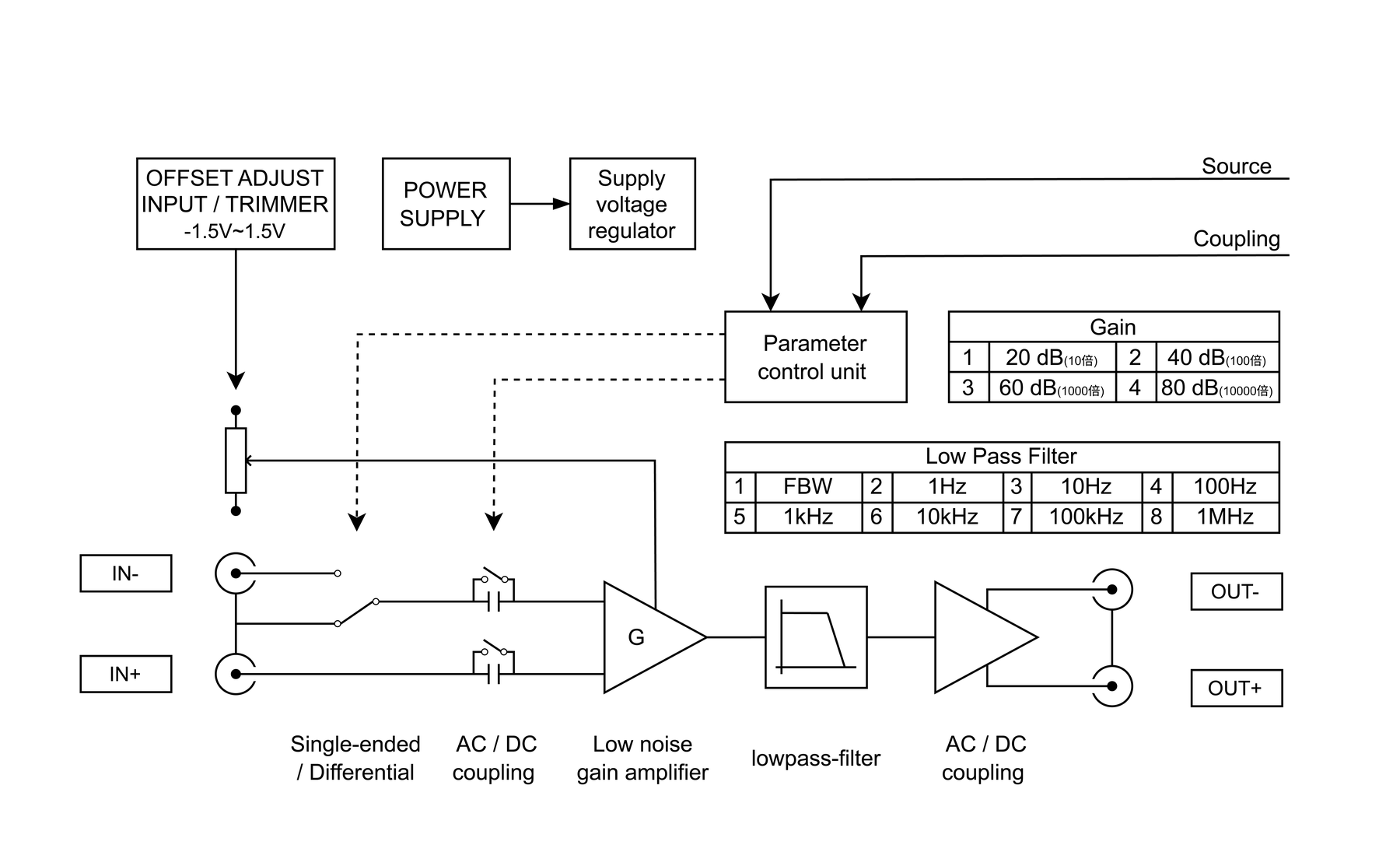

原理框图
使用说明

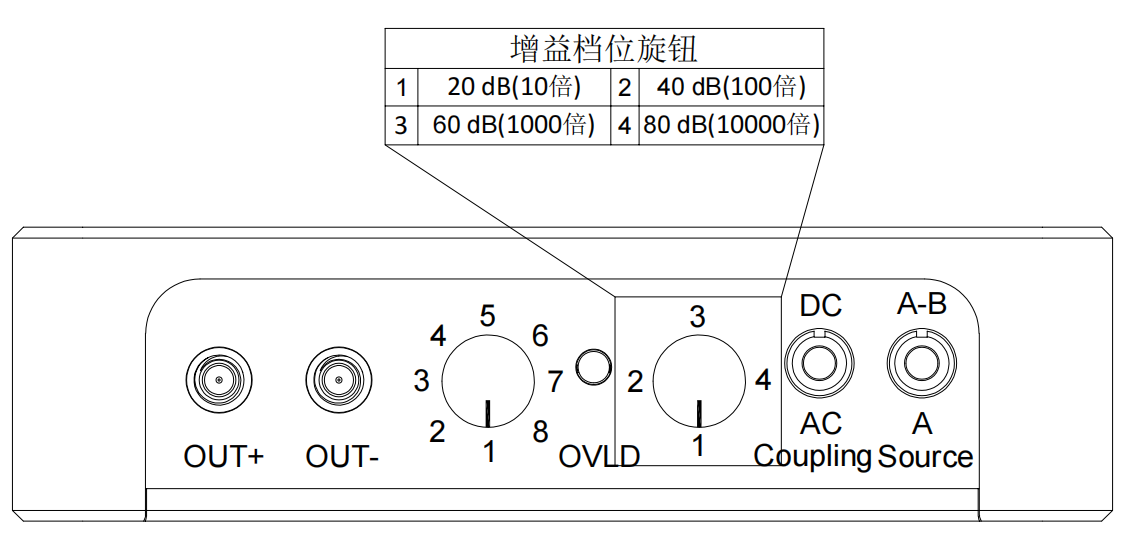

1.选择合适的增益档位。在测量过程中，选择正确的 OE4011 增益档位，每个 增益档位都有一个最大输入范围。用户可根据增益值计 算输出电压，建议在输出最大不超过±9.5V 的输出电压 前提下，尽量选择合适的增益档位和带宽范围。从而实 现最优的信噪比。

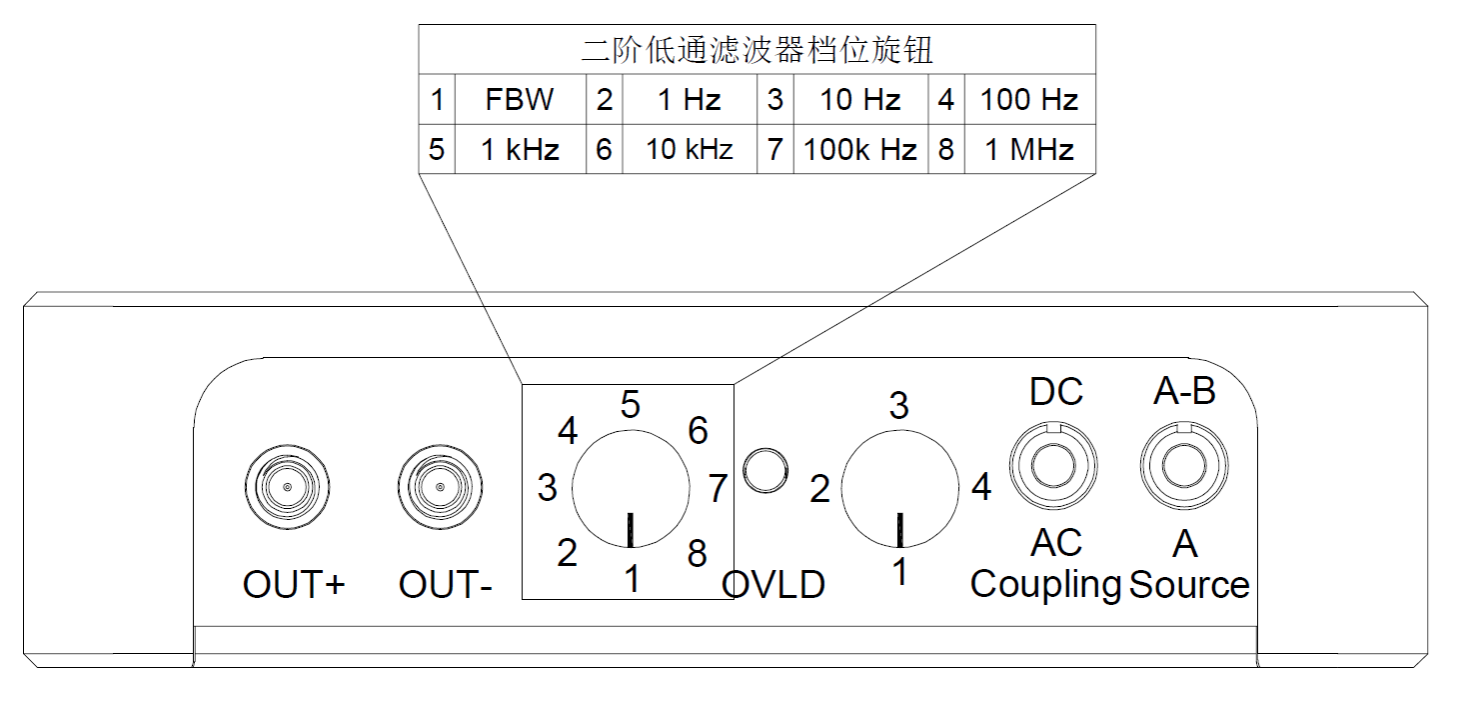

2.二阶低通滤波器。OE4011 集成了精密设计的 8 档位二阶低通滤波器， 通过侧面旋钮 Filter Cutoff 进行档位切换，截止频率涵盖 1Hz 至 1MHz 范围。该滤波器通过快速切除目标带宽之 外的高频噪声，能够显著提升系统的信噪比（SNR）， 确保在测量微弱电压信号时获得极佳的信号纯净度。此 外，设备特别提供 FBW（全带宽） 档位，允许用户在 需要捕捉宽频带瞬态信号时，充分利用其 DC-5MHz 的 原始带宽响应能力。
3.单端和差分模式。OE4011 提供单端或差分输入切换功能，Source 开关 拨到 A 为单端模式 A-B 则为差分模式。单端模式通过 SMB 外壳连接信号负端到放大器内部地，适用于简易连 接和单端信号。 差分模式需要两根线连接到信号源的差分输入接 口。同时 OE4011 采用了差分输出，差分模式具有较强的 抗干扰能力和更好的信号质量。适用于长距离连接或高 电磁干扰环境。
4.AC 和 DC 模式。OE4011 通过 Coupling 开关在输入级可选 AC 或 DC 耦合方式。DC 耦合输入不阻隔任何输入信号，如果信号 频率较低时，建议使用 DC 耦合，但要注意输入信号的偏 置量而导致的信号溢出。AC 耦合输入用于阻隔输入信号 中的直流成分和过滤掉低频信号。
资源下载
• OE4011 详细指标见 OE4011 详细指标页。
• 官方资料：OE4011性能规格书（7.99MB）
注：以上内容与指标均取自赛恩科仪官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
赛恩科仪（SINE SCIENTIFIC INSTRUMENTS） · onetest 仪器资源库
赛恩科仪
OE4011 详细指标
JFET输入高性能低噪声电压前置放大器
详细指标
以下指标取自赛恩科仪官网该产品详情页「性能参数」栏目与官方资料，未标注测试条件的为厂家公布值。
性能参数
• 供电范围
额定值：12V
• 输入
输入模式：单端/差分
输入类型：JFET
滤波器档位：FBW、1Hz、10Hz、100Hz 1kHz、10kHz、100kHz、1MHz
增益档位：20dB、40dB、60dB、80dB
共模抑制比（10kHz）：113dB
输入最大电压：2 Vpp
输入噪声(10kHz)：3nV/√Hz
输入阻抗：1k-1GΩ（可选）
输入耦合方式：直流/交流
• 输出
输出模式：差分
最大输出电压：20 Vpp
带宽范围(-3dB)：DC - 5MHz
输出阻抗：50Ω
增益精度：2% max
规格参数
• 外形尺寸（mm）：176.5*101*27 (含端子)
• 重量：570g
• 储存温度：-20 ℃ 至 65 ℃
• 工作温度：5 ℃ 至 40 ℃
• 规格温度：25 ℃
• 使用电源：12V/3A
• 功耗：最大约8W
• 连接端口：2个SMB输入
配件
• 配件：DC12V，3A电源适配器一个
补充说明与曲线
典型特性测试
全带宽增益档位测试
测试条件：供电电压=12V，环境温度=25℃；AC耦合，单端输入，Vo=1Vrms。
图1.全带宽-频率响应曲线
滤波器档位参数测试： 测试条件：供电电压=12V，环境温度=25℃；输入信 号 100mVrms；Gain=20dB。AC 耦合，单端输入。
图2.滤波器-频率响应曲线
图3.滤波器-相位响应曲线
资源下载
• OE4011 产品介绍见 OE4011 产品介绍页。
• 官方资料：OE4011性能规格书（7.99MB）
注：以上内容与指标均取自赛恩科仪官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
赛恩科仪（SINE SCIENTIFIC INSTRUMENTS） · onetest 仪器资源库
