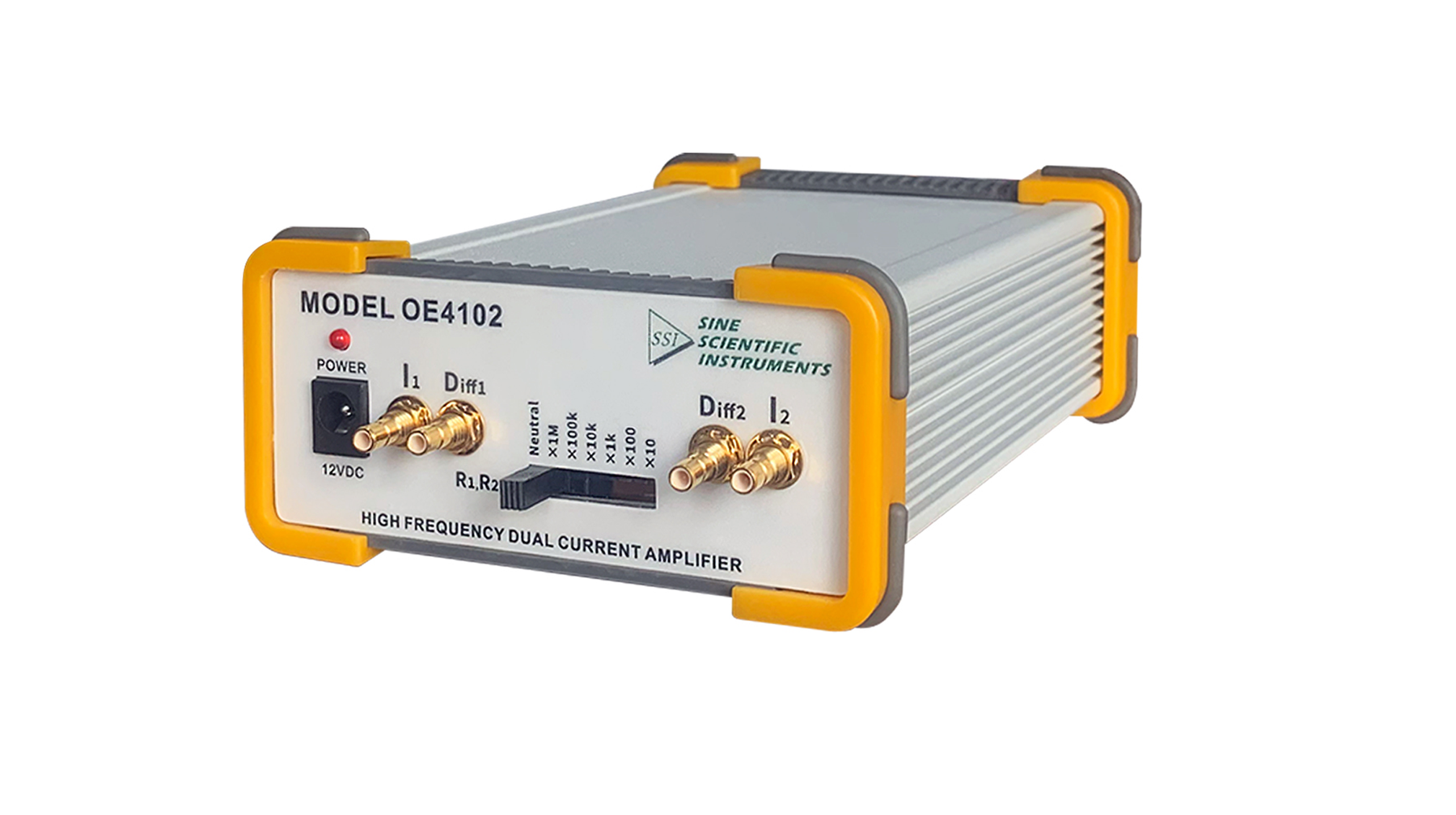

OE4102 是 100MHz 双通道差分电流前置放大器，通过测量输入电流通道上电阻的压降来检测电流，放大并输出与被测电流成正比的电压信号。
OE4011是一款采用JFET输入的高性能低噪声电压前置放大器，DC-5MHz高带宽范围输入，支持AC/DC耦合。支持单端和差分的输入方式。差分输出，提高抗干扰能力抑制直流偏置。
OE4101 DC至70MHz跨阻低噪声电流前置放大器|赛恩科仪 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
赛恩科仪
OE4101 跨阻低噪声电流前置放大器
70MHz跨阻型低噪声电流前置放大器
产品简介
OE4101是跨阻电流放大器，通过负反馈结构，利用反馈电阻实现输入电流到电压的转换，并且控制放大倍数。
核心参数
• 电流噪声：低至60 fA/√Hz
• 带宽范围：DC - 70 MHz
• 输入级JFET超低噪声
• 灵活的跨阻增益设置
• 大范围高精度偏置调节
• 简单便捷的开关控制

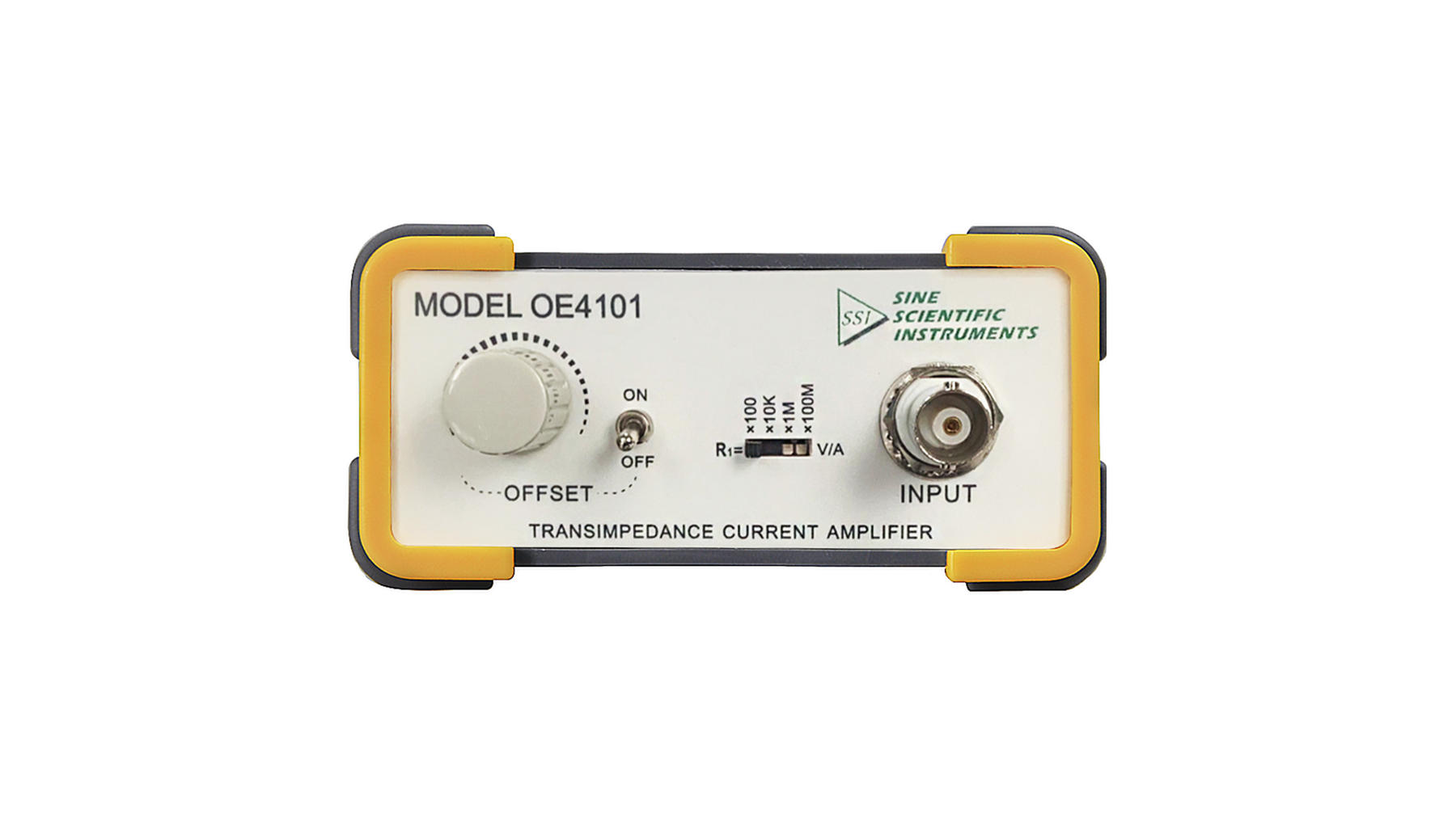

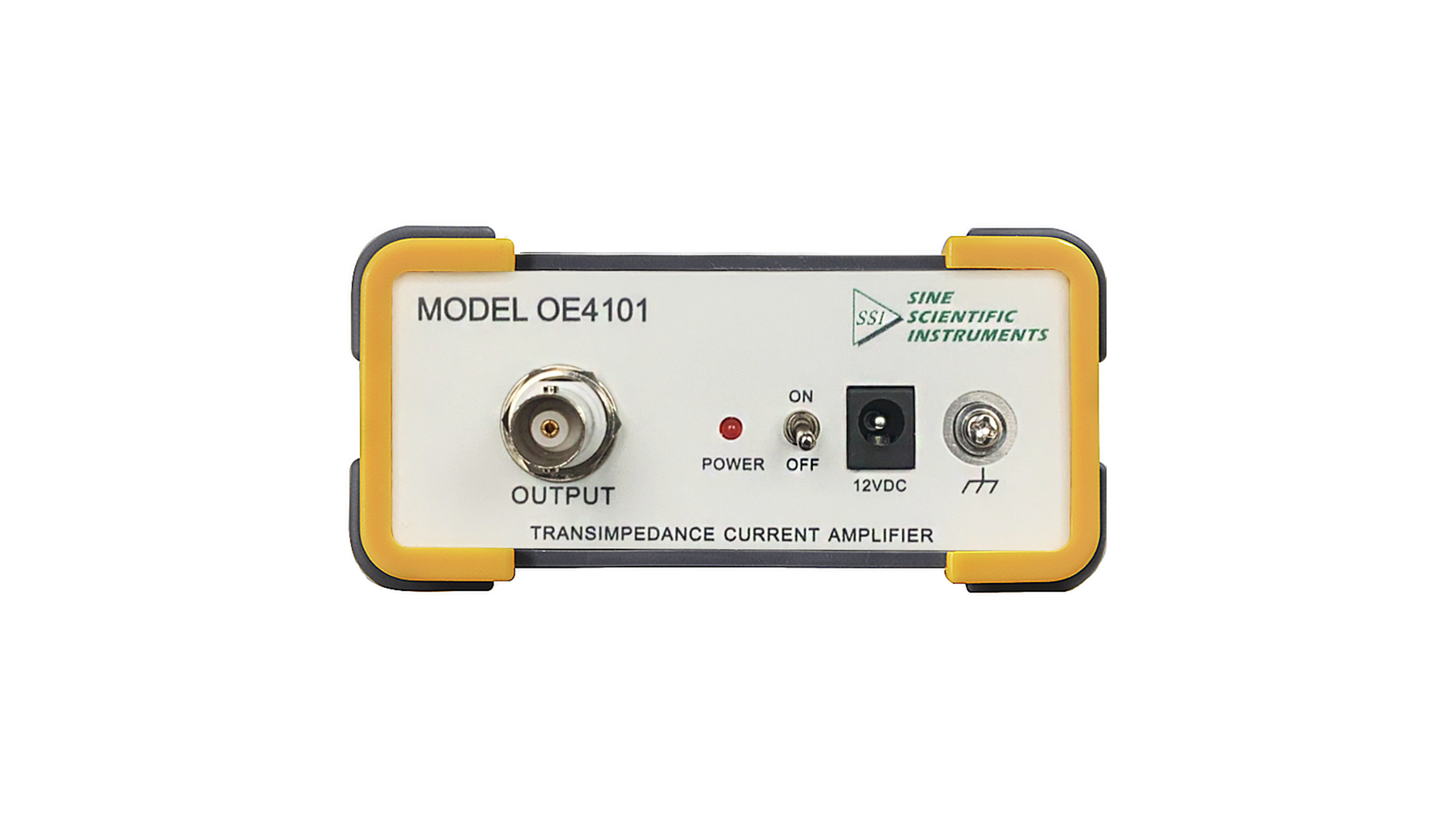

功能与结构
OE4101 跨阻低噪声电流前置放大器
60fA/√Hz输入电流噪声
100V/A,10kV/A,1MV/A,100MV/A电流跨阻增益
大范围、高分辨率的偏置调节

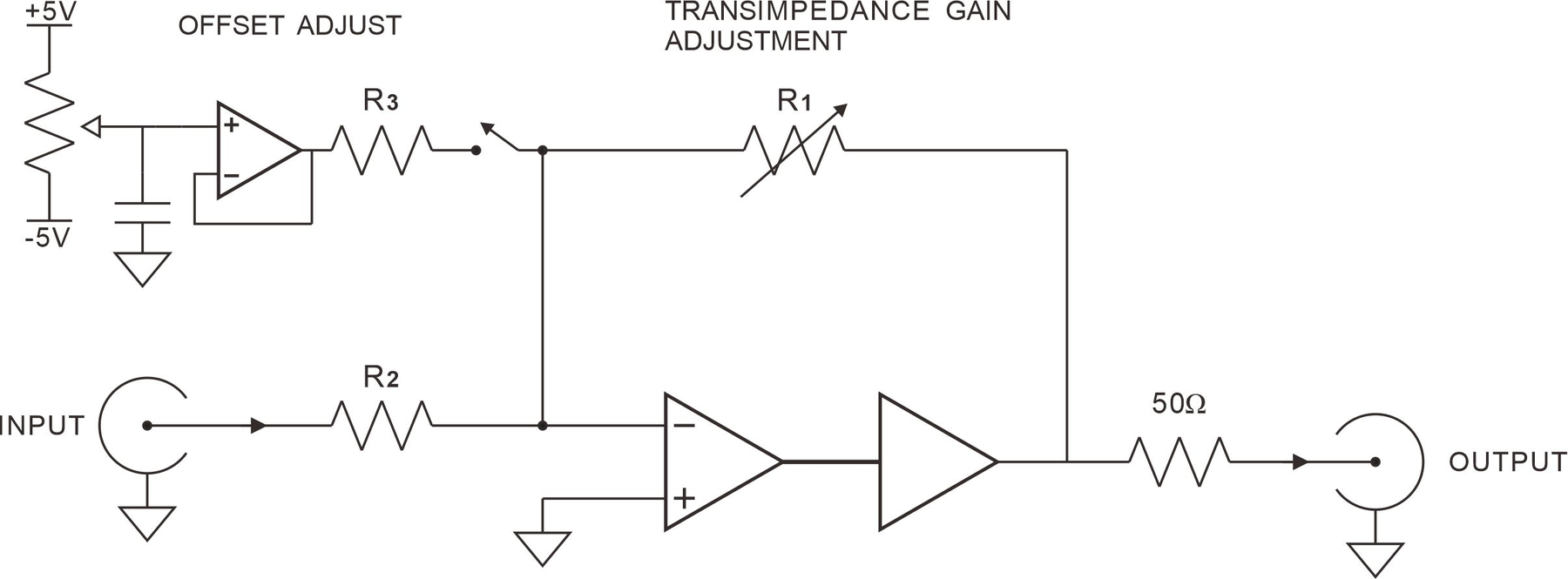

原理框图
规格
外形尺寸 102*176*49(mm)
重量 0.3kg
储存温度 -20 ℃ 至 65 ℃
工作温度 5 ℃ 至 40 ℃
适用电源 12V/1A
最大功耗 约4.3W
资源下载
• OE4101 详细指标见 OE4101 详细指标页。
• 官方资料：OE4102介绍文档（1.47MB）
注：以上内容与指标均取自赛恩科仪官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
赛恩科仪（SINE SCIENTIFIC INSTRUMENTS） · onetest 仪器资源库
赛恩科仪
OE4101 详细指标
70MHz跨阻型低噪声电流前置放大器
详细指标
以下指标取自赛恩科仪官网该产品详情页「性能参数」栏目与官方资料，未标注测试条件的为厂家公布值。
输入
• 输入模式：单端
• 电流范围：根据 R1 设置
• 电流噪声：根据 R1 设置
• 电压噪声(10MHz)：4nV/√Hz
• 阻抗范围(Z//7pF)：50Ω-50kΩ
• 输入漏电流：2pA
• 可调直流偏置电压范围：±3.5V
输出
• 输出模式：单端
• 频率响应：DC-70MHz
• 输出阻抗：50Ω
• 最大电压：±3.5V
跨阻增益
• 跨阻增益范围：100V/A -100MV/A
跨阻增益精度
• 跨阻增益精度：1% typical, 5% max
补充说明与曲线
特性曲线
测试条件：供电电压=12V，环境温度=25℃，输入电流 10mA-10nA，增益档位 100V/A- 100MV/A，0.5m BNC 同轴线缆连接。
注意： [1].各增益档位输入信号参考表 3 最大输入电流范围；其中 100V/A 档位使用 BNC 转换 头连接到测量仪器，降低负载电容，其他档位使用 0.5m BNC 线。
[2].OE4101 作为负反馈放大器，输出信号与输入信号相位相反。
图1. 增益误差-频率曲线
图2. 相移-频率曲线
资源下载
• OE4101 产品介绍见 OE4101 产品介绍页。
• 官方资料：OE4102介绍文档（1.47MB）
注：以上内容与指标均取自赛恩科仪官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
