OE4102 双通道差分电流前置放大器
100MHz双通道差分电流前置放大器
产品简介
OE4102通过测量输入电流通道上电阻的压降来检测电流，放大并输出与被测电流成正比的电压信号。
核心参数
• 电流噪声：低至100 fA/√Hz
• 增益宽带：DC - 100 MHz
• 输入级JFET超低噪声
• 多档位精密输入阻抗用于准确的源匹配
• 独立同步的双通道设计
• 差分输入提供更好的信号完整性
功能与结构

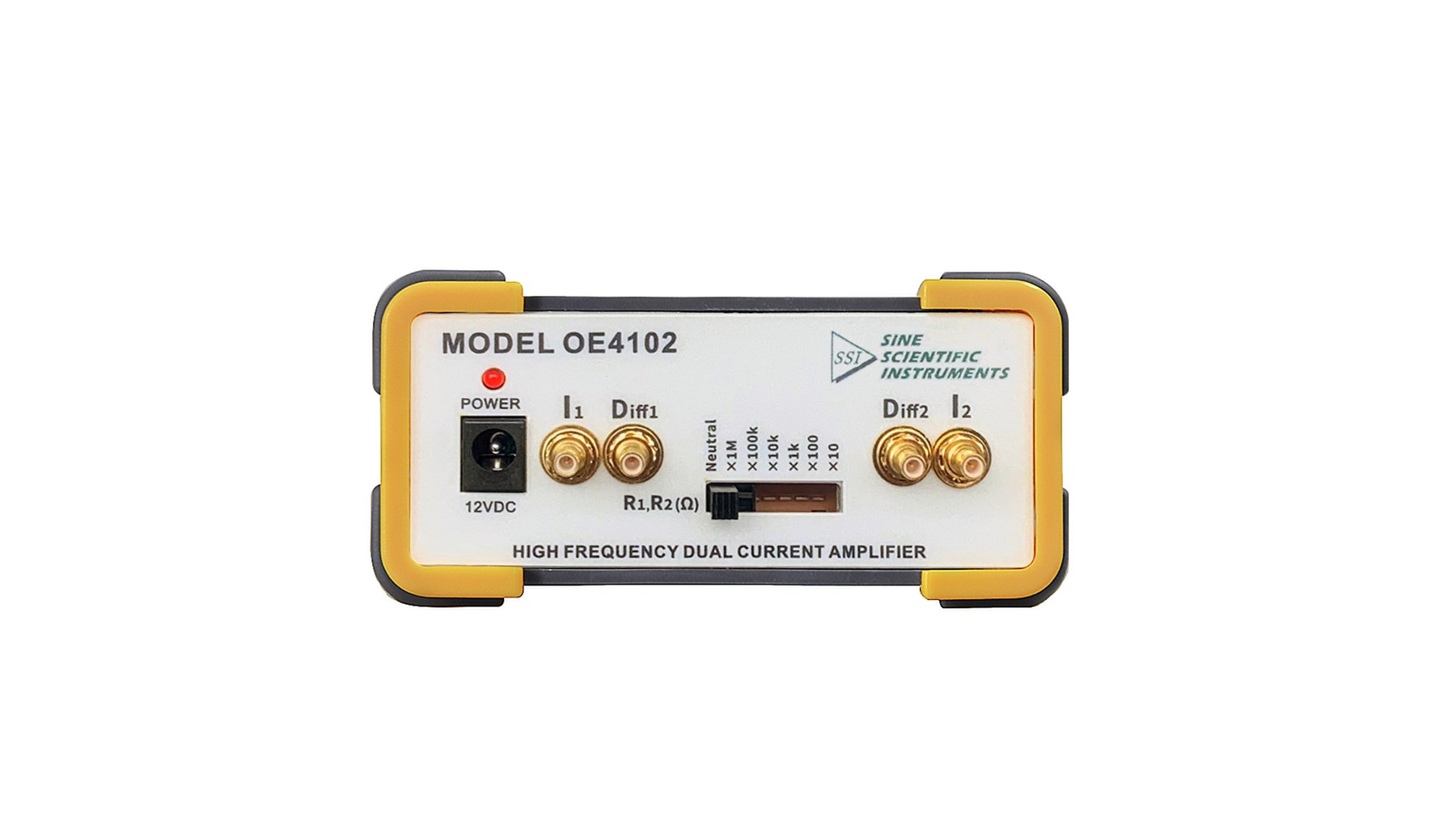

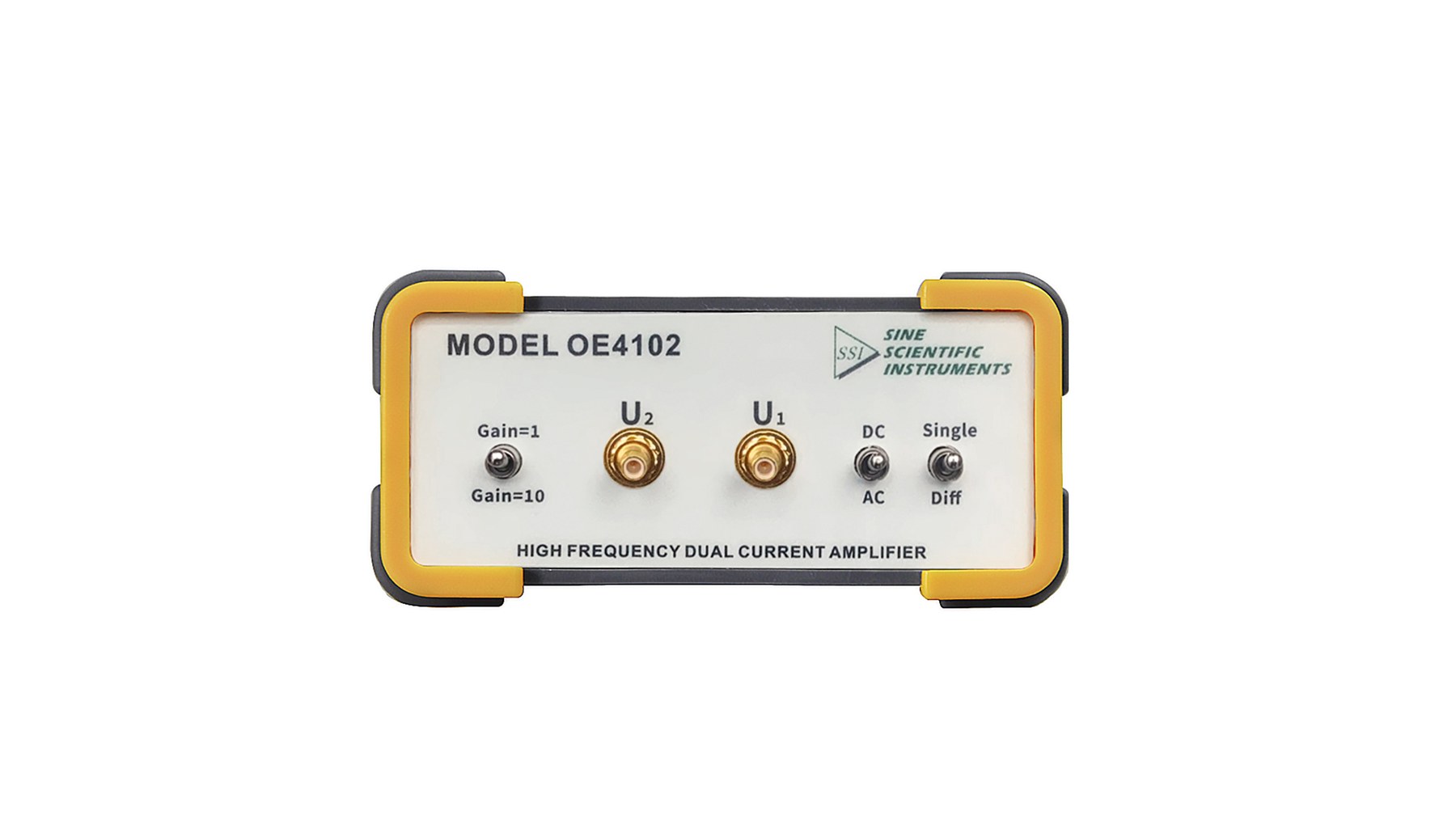

OE4102 高频双通道电流前置放大器
100fAV/√Hz输入电流噪声
10V/A,100V/A,1kV/A,10kV/A,100kV/A,1MV/A电流增益
1,10电压增益
单端或差分输入

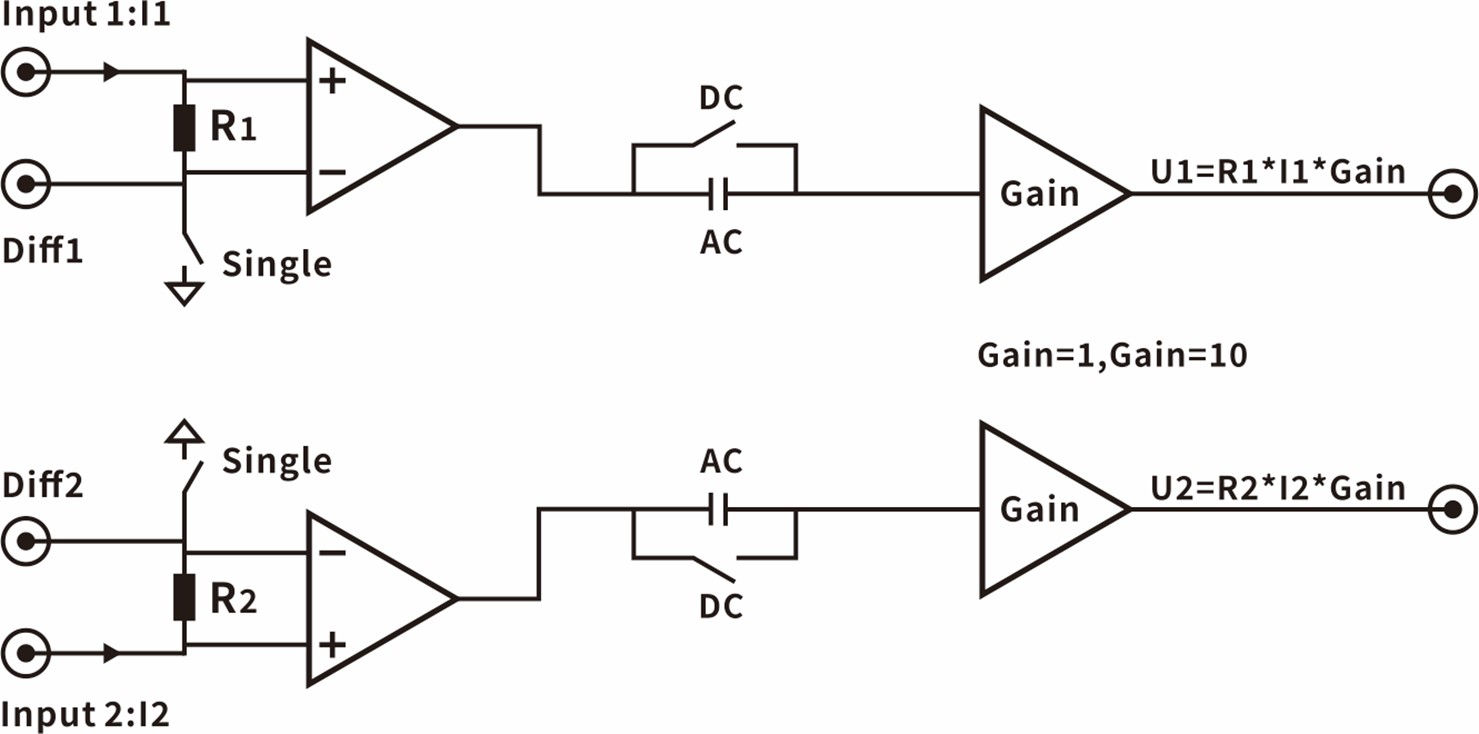

原理框图
规格
外形尺寸 102*162*49(mm)
重量 0.3kg
储存温度 -20 ℃ 至 65 ℃
工作温度 5 ℃ 至 40 ℃
适用电源 12V/1A
最大功耗 约7.9W
资源下载
• OE4102 详细指标见 OE4102 详细指标页。
• 官方资料：OE4102介绍文档（1.47MB）
注：以上内容与指标均取自赛恩科仪官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
赛恩科仪（SINE SCIENTIFIC INSTRUMENTS） · onetest 仪器资源库
赛恩科仪
OE4102 详细指标
100MHz双通道差分电流前置放大器
详细指标
以下指标取自赛恩科仪官网该产品详情页「性能参数」栏目与官方资料，未标注测试条件的为厂家公布值。
输入
• 输入模式：单端或差分
• 电流范围：根据R1、R2设置
• 电流噪声：根据R1、R2设置
• 电压噪声(10kHz)：7nV/√Hz
• 偏置电压：<±1mV
• 输入漏电流：2pA
• 阻抗范围(Z//12pF)：10 V/A-1 MV/A
• 共模电压范围：±9.5V
耦合方式
• 直流耦合：DC-100MHz
• 交流耦合：290kHz-100MHz
输出
• 输出模式：单端
• 输出阻抗：50Ω
• 频率响应：DC-100MHz
电压增益
• 输出电压增益：Gain=1,Gain=10
增益精度
• 增益精度：1% typical,5% max
供电范围
• 最小值：9V
• 额定值：12V
• 最大值：15V
补充说明与曲线
特性曲线
测试条件：供电电压=12V，环境温度=25℃；输入电流 14mA-0.5μA；OE4102 增益档位 10V/A-1MV/A，DC 耦合，单端输入，Gain=1。
注意： [1]. 10V/A 档位输入电容 Cs=100pF。
图1. 增益误差-频率曲线
图2. 相移-频率曲线
资源下载
• OE4102 产品介绍见 OE4102 产品介绍页。
• 官方资料：OE4102介绍文档（1.47MB）
注：以上内容与指标均取自赛恩科仪官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
