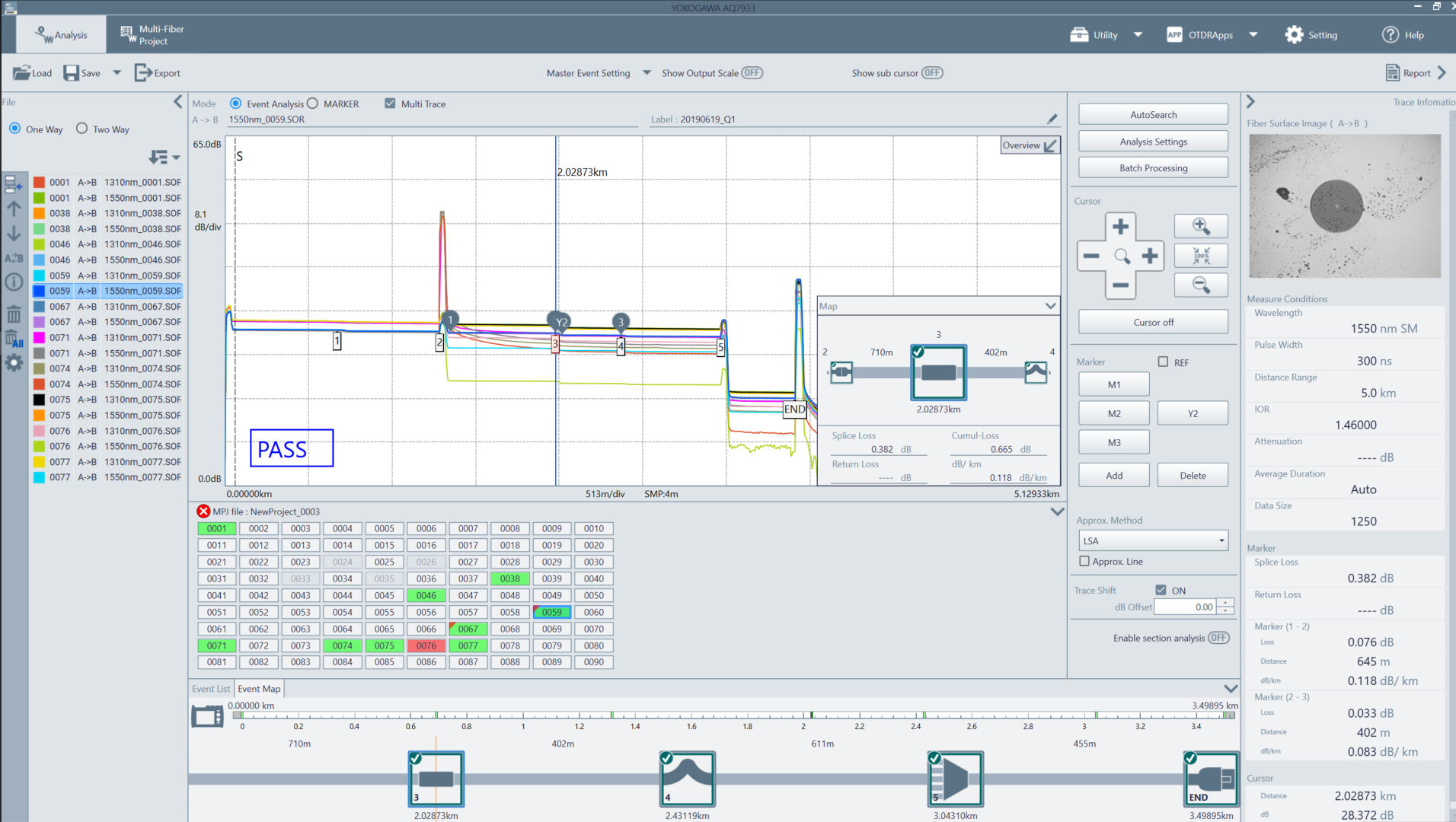

AQ7933 OTDR Emulation Software属于光时域反射计类别。AQ7933 is PC software for displaying, analyzing, and reportingOTDR waveform data measured by Yokogawa OTDRs. It helpsusers efficiently review large volumes of t
AQ7290高端光时域反射仪属于光时域反射计类别。可靠性: 坚固的结构设计确保在恶劣现场条件下稳定运行;成熟的操作系统保障系统稳定性、即时性,并提供针对软件病毒攻击的卓越防护。
- «
- 1
- »
AQ7277 光时域反射计/OTDR|横河测试测量 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
横河测试测量 YOKOGAWA
远程光时域反射仪 AQ7277
AQ7277是RFTS(远程光纤测试系统)的一个OTDR模块，沿用了AQ7275高性能OTDR的先进技术。
产品简介
远程光时域反射仪 AQ7277 属于 光时域反射计 类别，面向 光时域反射仪 应用场景。更完整的性能说明见本页下方「核心参数」与配套的详细指标页。
官方定位：AQ7277是RFTS(远程光纤测试系统)的一个OTDR模块，沿用了AQ7275高性能OTDR的先进技术。
核心参数
• *1 SNR=1，脉宽：20µs，距离量程：200km，采样分辨率：8m，测量时间：3分钟。保证性能：30dB。
• *2 脉宽：3ns，回波损耗：45dB或更大，从峰值向下1.5dB(不饱和)。
• *3 脉宽：10ns，回波损耗：45dB或更大，后向闪射光与正常值相差±0.5dB。
• 提示：除非另有说明，该机型适用于23°C±2°C温度范围内。
• 波长：1650±5nm
• 距离量程(km)：0.5, 1, 2, 5, 10, 20, 50, 100, 200, 300, 400
• 脉宽：3, 10, 20, 50, 100, 200, 500, 1000, 2000, 5000, 10000, 20000
• 采样分辨率：5cm、10cm、20cm、50cm、1m、2m、4m、8m、16m、32m
• 动态范围*1：37dB(typ.)
• 事件盲区*2：0.8m(典型值)
产品特点
特点
• 1650nm(维护波长)测量
• 内置用于实时光纤监测的1310/1550nm截止滤波器
• 可通过高端口数分光器测试PON系统
• 用于快速数据传输的以太网接口
• 警报输出功能
资源下载
详细指标请见 远程光时域反射仪 AQ7277 详细指标页。
横河测试测量 · onetest 仪器资源库
横河测试测量 YOKOGAWA
远程光时域反射仪 AQ7277 详细指标
远程光时域反射仪 AQ7277（光时域反射计）关键指标汇总。数据整理自厂商官方产品页与手册资料。
产品简介
AQ7277是RFTS(远程光纤测试系统)的一个OTDR模块，沿用了AQ7275高性能OTDR的先进技术。
详细指标
规格
• *1 SNR=1，脉宽：20µs，距离量程：200km，采样分辨率：8m，测量时间：3分钟。保证性能：30dB。
• *2 脉宽：3ns，回波损耗：45dB或更大，从峰值向下1.5dB(不饱和)。
• *3 脉宽：10ns，回波损耗：45dB或更大，后向闪射光与正常值相差±0.5dB。
• 提示：除非另有说明，该机型适用于23°C±2°C温度范围内。
• 波长：1650±5nm
• 距离量程(km)：0.5, 1, 2, 5, 10, 20, 50, 100, 200, 300, 400
• 脉宽：3, 10, 20, 50, 100, 200, 500, 1000, 2000, 5000, 10000, 20000
• 采样分辨率：5cm、10cm、20cm、50cm、1m、2m、4m、8m、16m、32m
• 动态范围*1：37dB(typ.)
• 事件盲区*2：0.8m(典型值)
• 衰减盲区*3：12m(典型值)
• 距离测量精度：±1m ± 测量距离 x 2 x 10-5± 1采样分辨率
• 采样数：最多100,000点

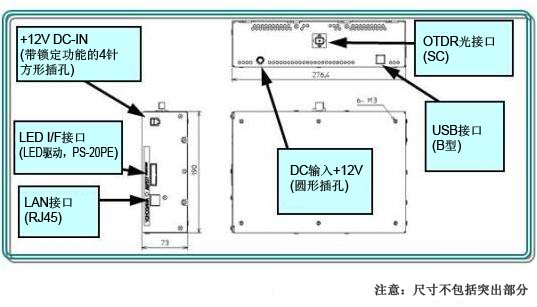

• 控制接口：LAN(10BASE-T，100BASE-TX)，USB1.1(B型)
• 警报输出：状态查询，LED驱动信号
• 环境条件：工作温度 / 0~+50 ℃
• 储藏温度：-20~+60 ℃
• 湿度：85%RH或以下(不结露)
• 电源要求：DC+12V(EAIJ分压5)，18W
• 尺寸和重量：190mm (H) x 73mm (W) x 280mm( D)，约2kg
• 激光安全标准：Class 1M (IEC 60825-1:1993 +A2:2001)，21CFR1040.10
手册与资料
说明
以上指标摘自厂商官方产品页与公开手册，若与随机文件不一致，以随箱文件为准。
