横河测试测量 YOKOGAWA
AQ7290高端光时域反射仪
可靠性: 坚固的结构设计确保在恶劣现场条件下稳定运行；成熟的操作系统保障系统稳定性、即时性，并提供针对软件病毒攻击的卓越防护。
产品简介
易用性:支持触摸屏与实体按键双模式操作；新型软件应用可实现全自动测量并生成易读的分析报告；新增简易版OTDR模式，适用于从新手到资深工程师的各类用户。
速度: 闪电式启动，通过无线连接即时生成报告；多任务并行处理显著提升工作效率。
AQ7290 OTDR 满足从接入网到主干网的研究、制造、施工及光网络分析等广泛测试测量需求，并具备以下特性：
官方定位：可靠性: 坚固的结构设计确保在恶劣现场条件下稳定运行；成熟的操作系统保障系统稳定性、即时性，并提供针对软件病毒攻击的卓越防护。
核心参数
该产品的主要指标以详细指标页为准。
产品特点
优越的OTDR性能
• 6款可选型号
• 动态范围提升
• 事件检测性能提升
• 优化实时测量能力
易用性
• 8.4英寸高亮度彩色液晶
• 如平板般直观易用
• 无线局域网适配器支持远程控制
可靠性
• 多光纤测量，最多支持2000根的工程模式
• 可借助Smart Mapper自动执行多项测量和分析
• 提供初学者向的简易版OTDR模式
远不止于一台OTDR
• 多种多任务可选功能
• 功能丰富的的电脑端应用软件
• 实现多光纤高效测量

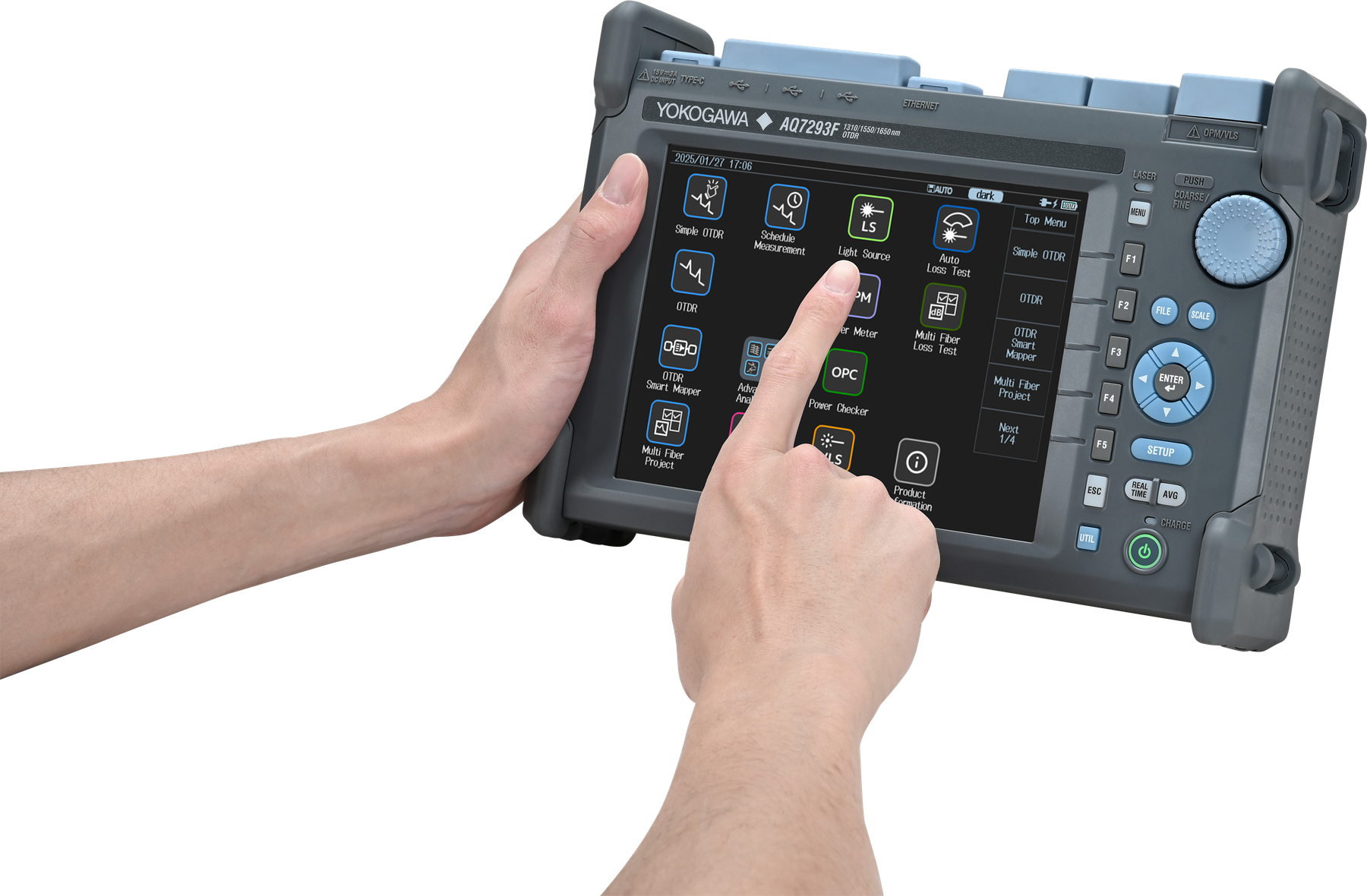

Touch panel application menu
The 8.4-inch touchscreen enables intuitive operation. Select the desired function by simply tapping the icon on the main menu.

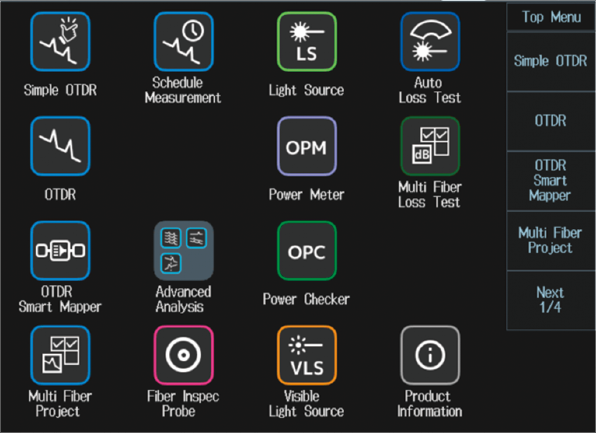

Function icons in the main menu
Function icons in the main menu

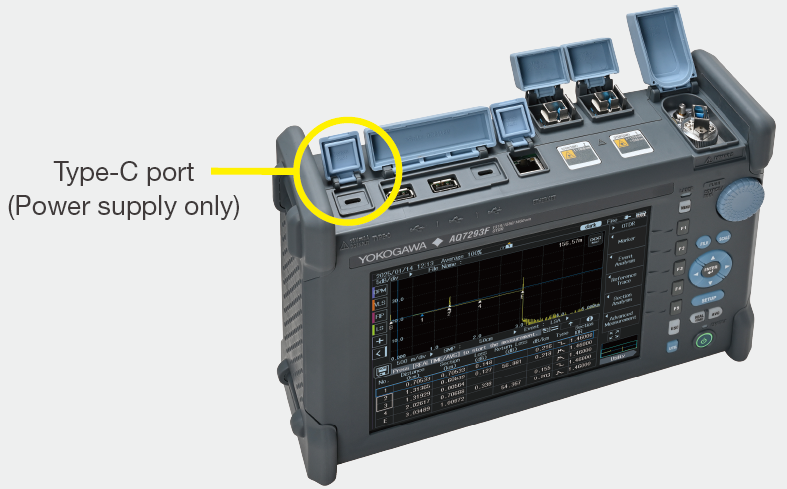

USB Type-C power supply
AQ7290 supports power supply from USB Type-C. It does not require a dedicated AC adapter and can be charged by using power adapter* that supports USB power delivery. In addition, It can also be powered from a mobile battery, allowing it to respond to sudden dispatch with ease. * USB Power delivery 2.0 or later, an adapter with an output of 45 W or more is required. For details, please refer to the specifications page.
USB Type-C power supply
Remote control
By using a commercially available wireless LAN adapter and Wi-F router, OTDRs can be operated remotely. This allows users to operate and check OTDRs in the field from the office or home, it is ideal for business support by veterans and saving labors.

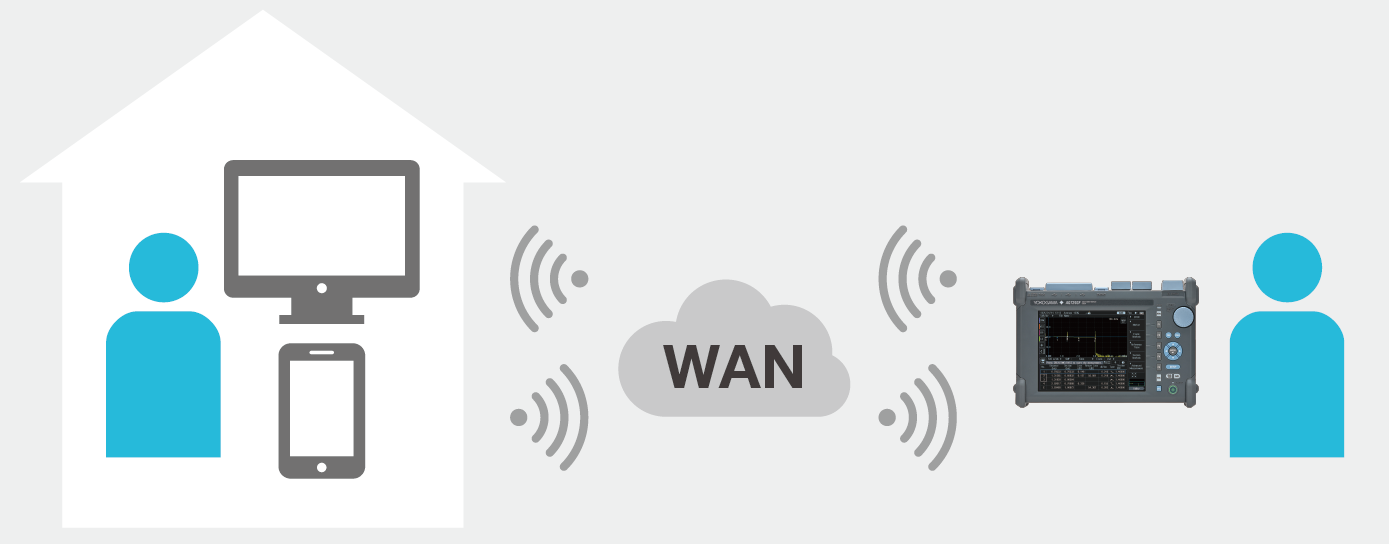

Work in the field can be checked from the office or home Start
Work in the field can be checked from the office or home
Simple OTDR for easy measurement
The AQ7290 has a new “Simple OTDR” function. A simple screen allows for setup and measurement, a pop-up window assists on saving and other tasks after measurement.

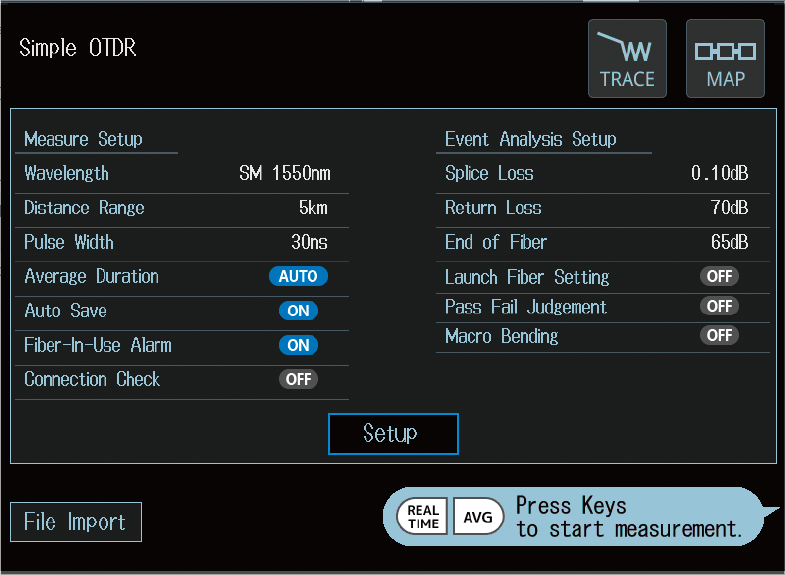

Start measurement with a single button from the settings screen
Start measurement with a single button from the settings screen

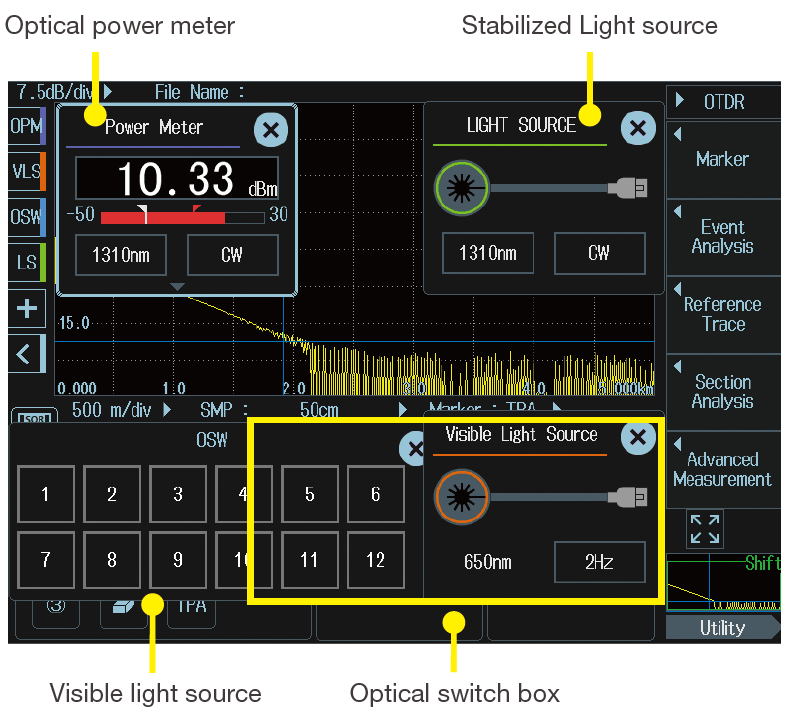

Multi-tasking
Functions other than OTDR can be used at the same time by activating them from the OTDR measurement screen. This unique multi-tasking feature reduces measurement idle time and revolutionizes the test process by enabling simultaneous parallel testing instead of serial testing. Multi-tasking features include Stabilized light source, visible light source, power checker, optical power meter, fiber surface image display, and optical switch box are available for multi-tasking. * The stabilized light source and power checker cannot be used simultaneously with the OTDR. Fiber inspection probe surface display and optical switch box cannot be used at the same time.
Multi-tasking
Multi-language support
The AQ7290 OTDR series offers users multiple display languages including but not limited to: Chinese, Czech, Dutch, English, Finnish, French, German, Italian, Norwegian, Polish, Portuguese, Spanish, Swedish, and Turkish.
Up to 60,000 waveforms can be stored in the int. memory.
The AQ7290 is equipped with 1 GB of internal memory. Up to 60,000 waveforms can be stored, allowing work to be performed with confidence even when large amounts of data need to be stored, such as in multi-fiber measurements. Memory expansion with SD cards is also supported, allowing storage of up to 2 TB.

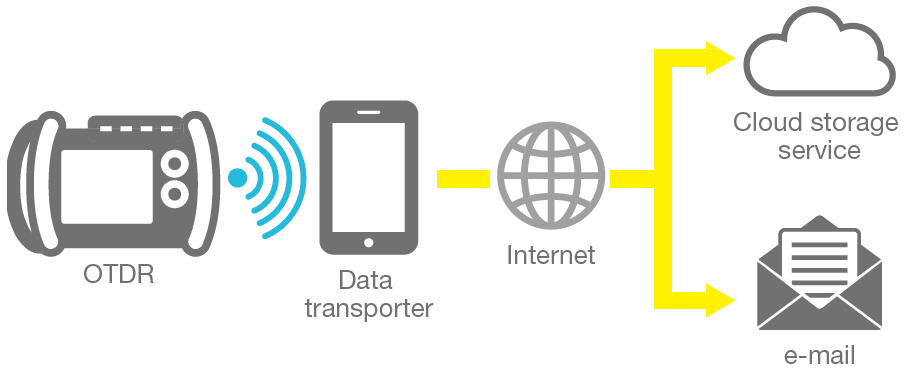

File transfer
File transfers can be performed using USB, Ethernet cables, or wireless LAN adapters. Also offer Data Transfer, software that enable data transfer between OTDRs and mobile devices. Using it, file in the OTDR can be saved to cloud storage or be attached to an email by mobile device connected to the AQ7290 with wireless LAN. And also allows for simple analysis of the loaded waveforms.
File transfer

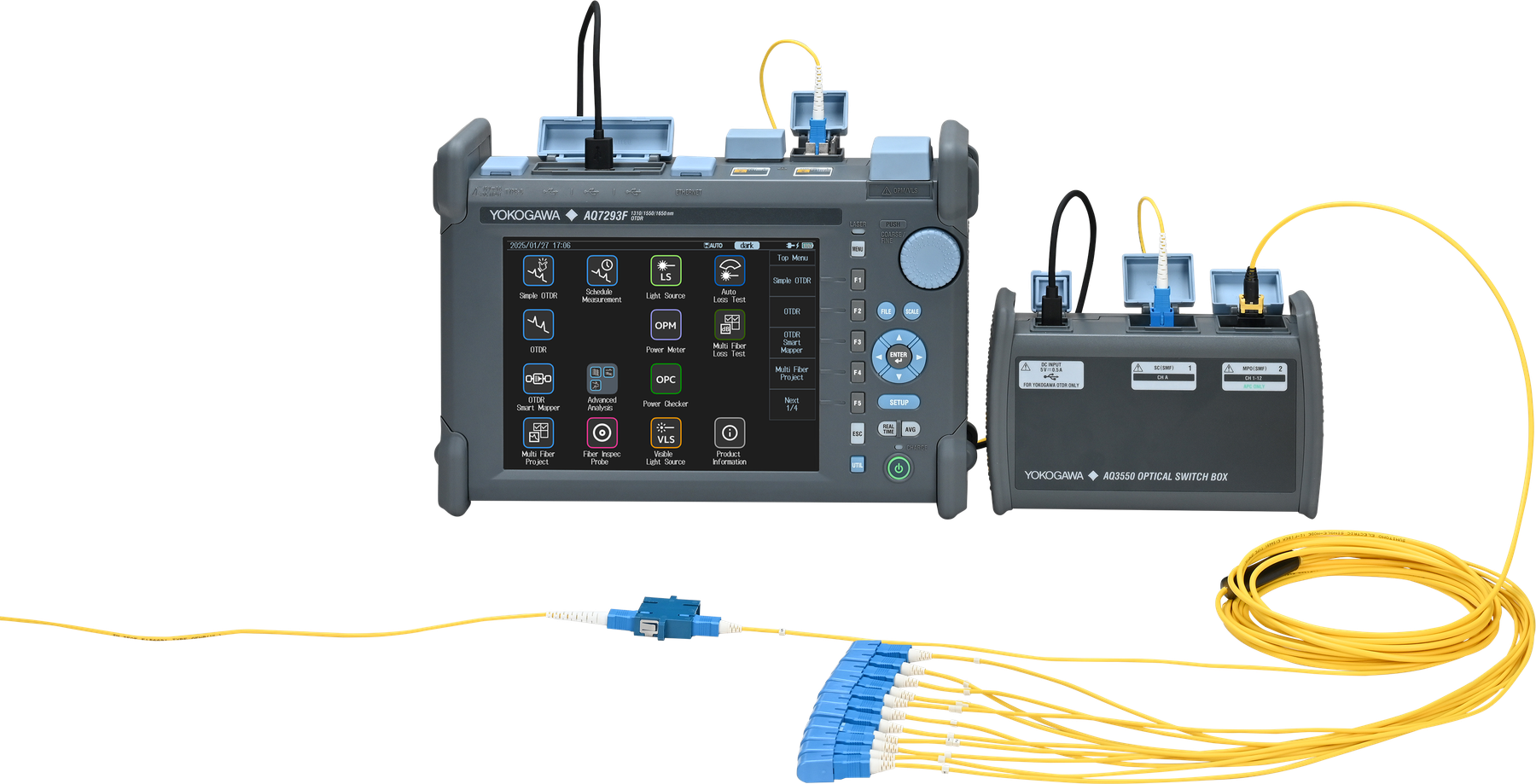

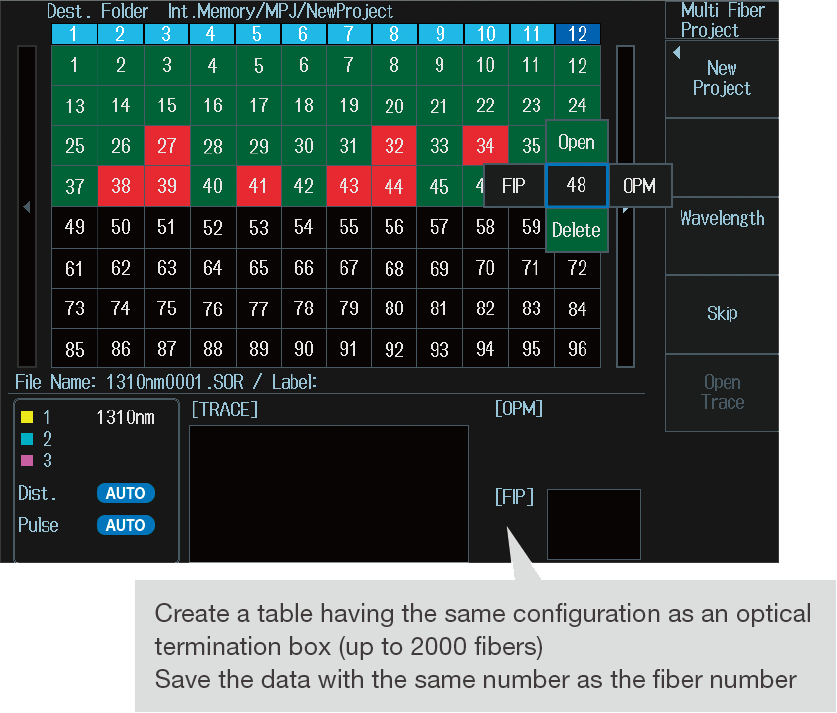

Multi-fiber Measurement
A project file is created that defines the test conditions of each fiber, with the measured data managed in a fiber number table. From here, the fiber is selected to perform tests, and once these are completed, the fiber number color changes to help prevent omission and confusion.
Multi-fiber Measurement
Multi-fiber Measurement

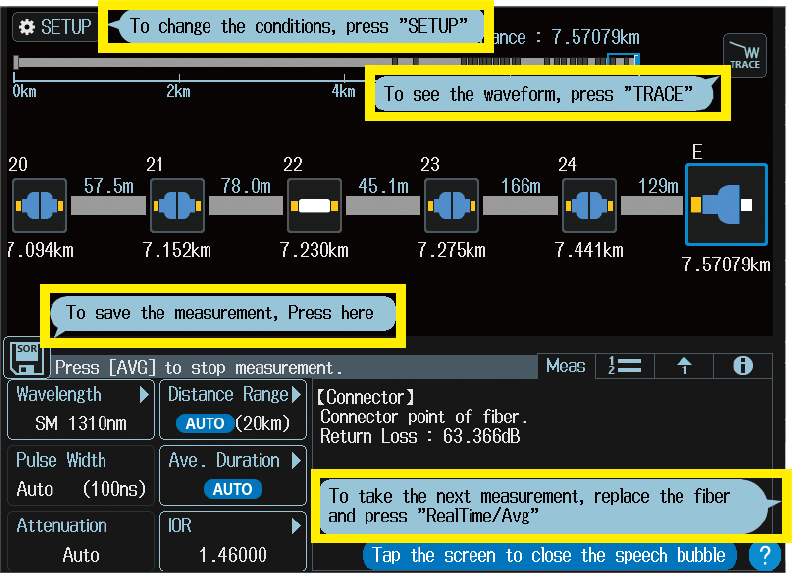

Simple OTDR
This feature allows you to easily perform OTDR measurements with a single button. Measurements are conducted according to pre-set conditions. There is no need for complex settings or operations, and after the measurement, a pop-up clearly indicates the next steps. This makes it easy for operators who are not familiar with using OTDR to use it with confidence.
Simple OTDR
Simple OTDR

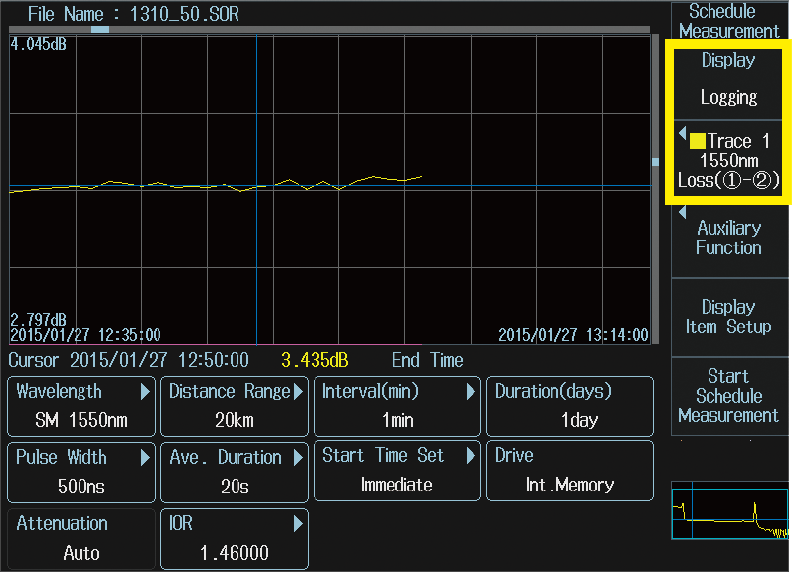

Schedule Measurement (Monitoring function)
OTDR measurements are automatically performed based on user-defined intervals to detect network connection interruptions caused by intermittent events. The dB value of a fixed point and the loss over a specific section are displayed in the logging view to check changes over time. Saved trace data and logging graph data can be analyzed later. */MNT option of the OTDR main frame is required
Schedule Measurement (Monitoring function)
Schedule Measurement (Monitoring function)

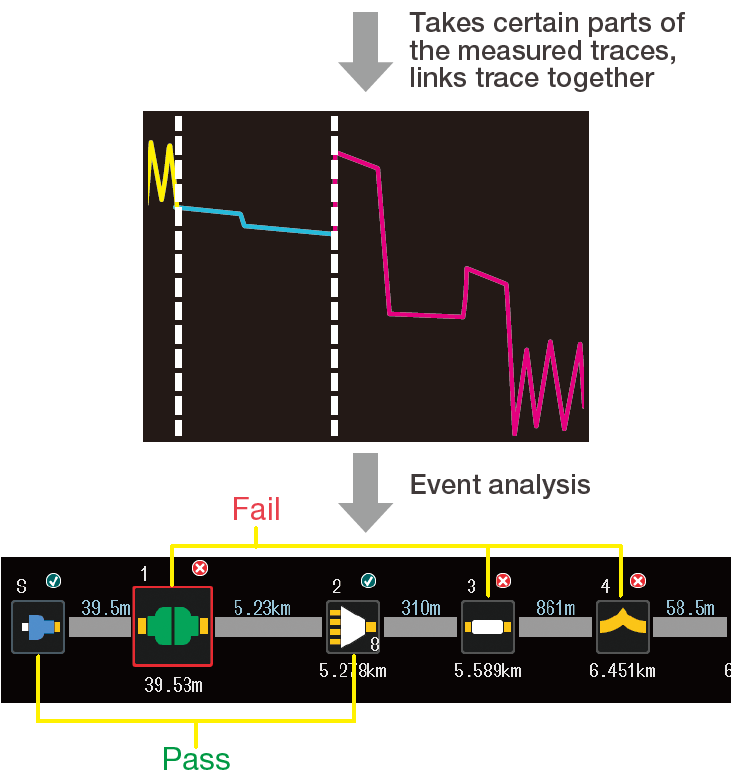

Smart mapper
With Smart Mapper, users can press a single button and execute measurements, detect network events, and perform PASS/FAIL judgments. It includes a simple iconbased map view for easy interpretation of location and types of events, so even beginners can understand complex network configurations. PASS/FAIL judgments for each event are performed automatically based on thresholds specified in advance.

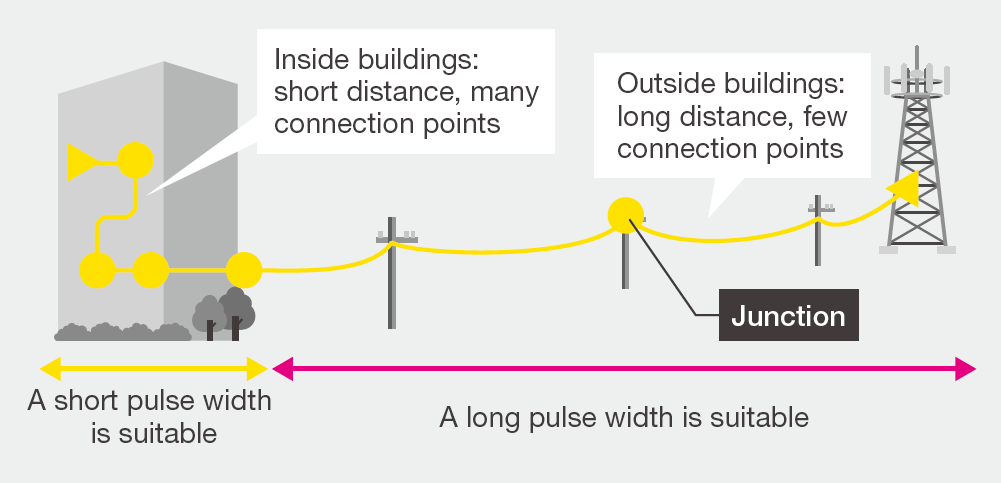

Measuring a network from the station to antenna
Smart mapper
Measuring a network from the station to antenna
Measuring a network from the station to antenna

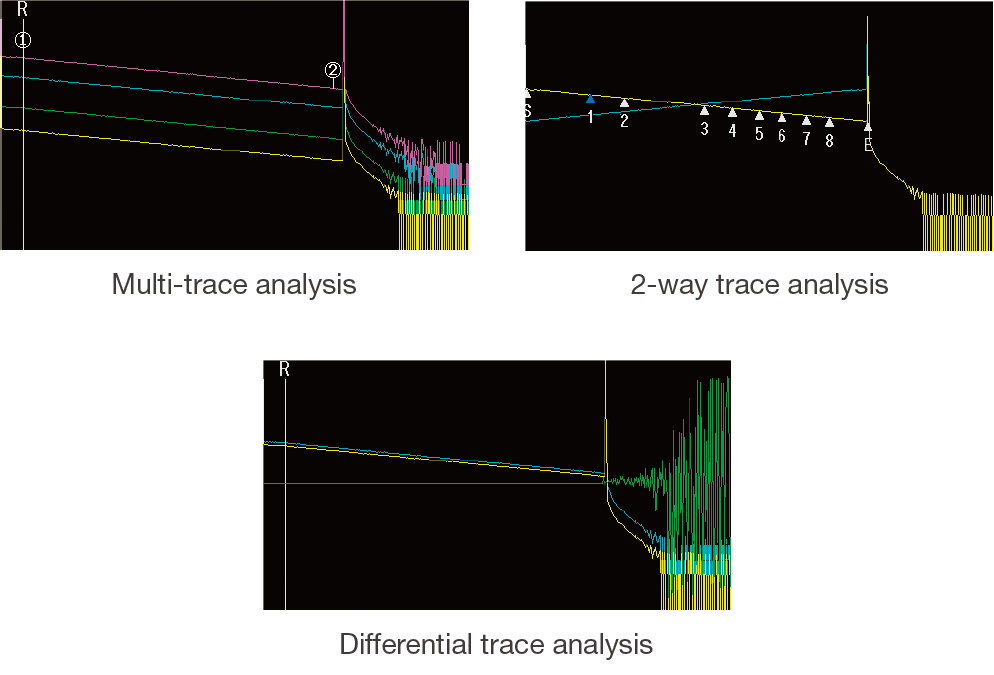

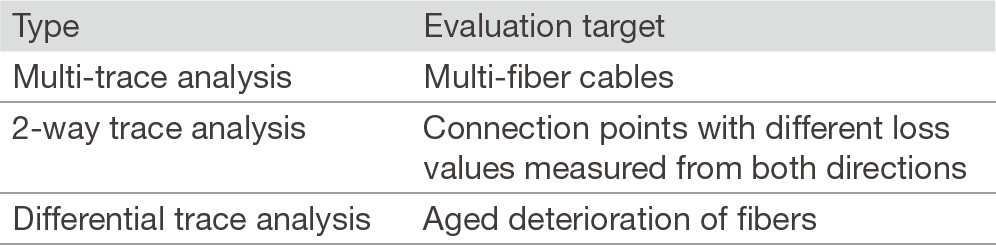

Advanced trace analysis
The OTDR main unit enables advanced analysis of measurement data
Advanced trace analysis
Advanced trace analysis
Advanced trace analysis
Connector quality assurance
Using a video fiber inspection probe*, fiber connector surface is visualized for inspection of scratches and dirt. The Fiber Surface Test function (option) can automatically analyze scratches and dirt and makes PASS/FAIL judgment based on IEC61300-3-35 compatible or arbitrary decision criteria. *Recommended probes: Dl-1000-B2 / Dl-2000-B2 (Lightel) / DI-3000 / DI-2000
Fiber inspection probe compatibility
Yokogawa OTDRs are verified to be compatible with the following commercially optical fiber inspection probes:
• Manufacturer：Product name and model number / Function / Selected products
• End face display (standard equipment) / Fiber end face inspection function (optional) / AQ7290 / AQ7280 / AQ1210 / AQ1000
• Lightel：DI-3000 / ● / ● / ● / 〇 / Wired connection only / × / ×
• Lightel：DI-2000 / ● / ● / ● / ● / × / ×
• Lightel：DI-1000MPO+ / ● / Both single-fiber and MPO connectors can be displayed / ● / Only single-core connectors can be inspected / ● / ● / ● / ×
• Eternal：FVO-730B-P / ● / ー / ● / ● / ● / ×
型号与附件
• *A built-in cut filter to isolate from communication wavelengths included
• Model：Num. of λ / Num. of ports / Dynamic range (dB) / Features
• Port 1 / (nm)：Port 2 / (nm)
• 1310：1550 / 1625 / 1650
• AQ7292A：2 / 1 / 39 / 37 / Short range model up to 70 km with communication service wavelength.
• AQ7293A：2 / 1 / 43 / 42 / Equipped with communication wavelengths and includes a splitter with no more than 128 branches Standard model ideal for networks.
• AQ7294A：2 / 1 / 47 / 47 / High DR model equipped with communication wavelength and suitable for long distance measurement over 100 km.
• AQ7293F：3 / 2 / 43 / 42 / 40* / 2-port 3-wavelength model ideal for maintenance of working lines with 1650 nm with built-in optical filter.
• AQ7293H：3 / 1 / 43 / 42 / 40 / 1-port 3-wavelength standard model with 1625 nm in addition to communication wavelength
• AQ7294H：3 / 1 / 47 / 47 / 45 / 1-port 3-wavelength High DR model with 1625 nm in addition to communication wavelength
Additional Option License for AQ7290
• This is a license product for adding applicable optional features on to AQ7290 series on your own. It is necessary to update firmware of AQ7290 in advance to R1.01 or later and above in order to apply this license.
• Model：Suffix codes / Descriptions
• 735052：-MNT / Monitoring function
• -FST：Fiber Surface Test Function
Optical Power Meter & Checker
• Measures and displays optical power of a light source as an absolute/relative value for testing transmitter/network performance. Measurement results can be saved for reference purposes.
• Invaluable test instrument during installation and maintenance
• Calibrated and selectable wavelength setting. Single-mode and Multi-mode measurement ready. Continuous wave and modulated wave detection capability.
• Two selections of optical power sensors are available - optical power meter and optical power checker, different on the specs and functions
