横河测试测量 YOKOGAWA
光时域反射仪 AQ7280
增加了 UPnP 控制命令，支持通过 UPnP，手机及平板电脑等移动设备基于网络对AQ7280进行远程控制。/ 支持各种浏览器
产品简介
可以通过浏览器实现控制与测试文件下载到本地
支持多个用户同时连接设备，同时进行OTDR的控制。对操作系统没有限制。
提升了基于OTDR的在线报告生成功能 / 允许一页打印两条曲线
SmartMapper报告中可以选择插入图标
官方定位：增加了 UPnP 控制命令，支持通过 UPnP，手机及平板电脑等移动设备基于网络对AQ7280进行远程控制。/ 支持各种浏览器
核心参数
• 安全可靠：坚固的机身设计，支持在恶劣的现场条件下工作。成熟的操作系统不但能够确保测量的稳定性，做出快速响应，而且其防护软件还可以出色地抵御病毒攻击。
• 操作方便：采用多点式触摸屏与硬键按钮相结合的双操作模式。通过全新的应用软件，可以实现全自动测量并轻松查看分析结果。
• 闪电速度：闪电开机。多任务处理可大幅提高测试效率。通过无线连接可第一时间获得测量报告。
产品特点
• 安全可靠：坚固的机身设计，支持在恶劣的现场条件下工作。成熟的操作系统不但能够确保测量的稳定性，做出快速响应，而且其防护软件还可以出色地抵御病毒攻击。
• 操作方便: 采用多点式触摸屏与硬键按钮相结合的双操作模式。通过全新的应用软件，可以实现全自动测量并轻松查看分析结果。
• 闪电速度: 闪电开机。多任务处理可大幅提高测试效率。通过无线连接可第一时间获得测量报告。
AQ7280应用广泛，可以满足从光接入网到核心网分析的所有测试测量需求。AQ7280 OTDR能为您带来：

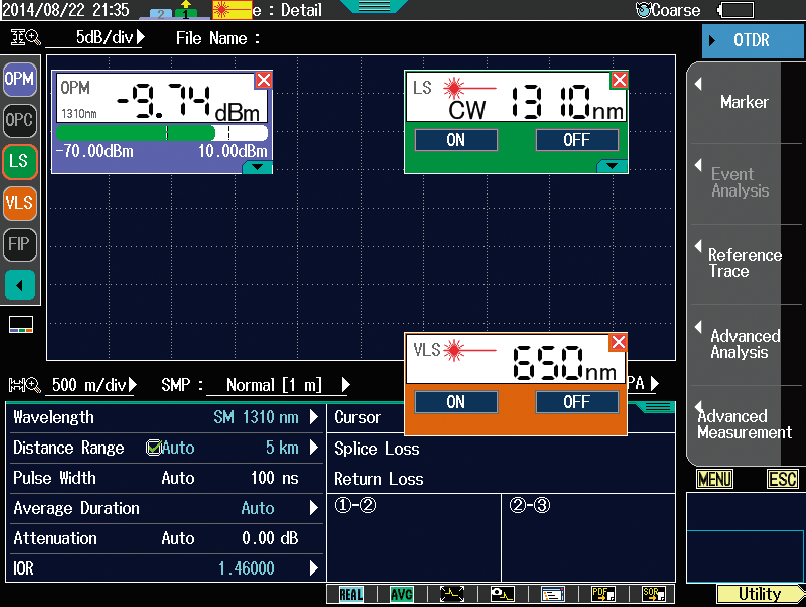

多任务处理
提高测试效率! 在高效操作系统的管理下，可同时执行多个功能。用户在对特定纤芯执行OTDR测量的同时，还可以确认其他纤芯的光功率和连接器的端面质量。
Yokogawa

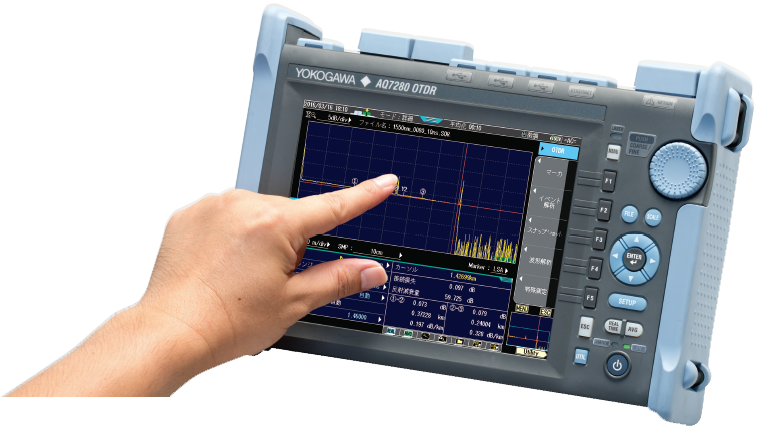

双操作模式
触摸屏与硬键按钮相结合! 可用手指轻点、滑动、缩放或按压操作仪器屏幕。既可以选择8.4英寸高分辨率多点触控的电容式触摸屏，也可以随心所欲地使用任意按键，或组合使用按键与屏幕。这使OTDR的操作 实现了前所未有的快捷!
Yokogawa
闪电开机
不超过10秒钟! AQ7280从关机状态到完成测量准备仅需几秒钟时间，这完全归功于最新的高速硬件和高效的操作系统。测量随时待命！

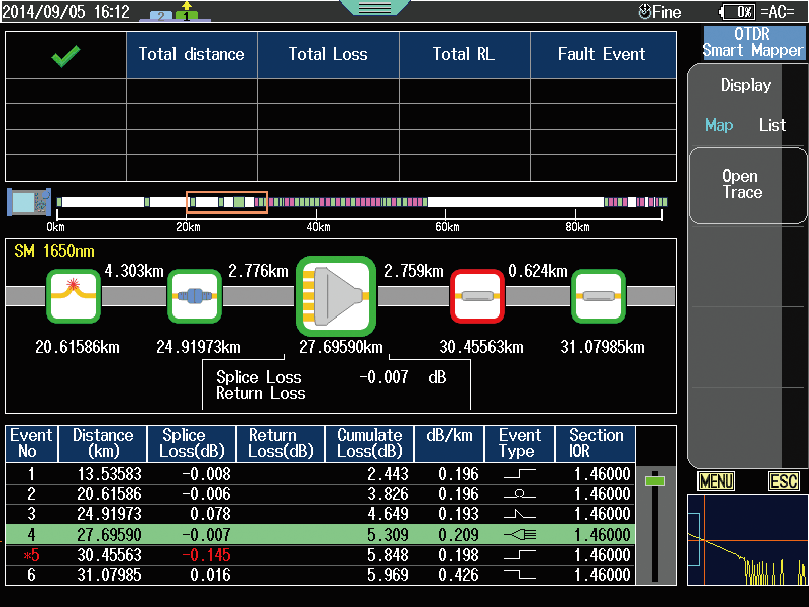

Smart Mapper
一键测量、完整的网络特性分析、轻松易读的测试结果 只需按一个按钮，仪器将利用多个不同的脉宽来进行测量，利用智能算法对线路中的事件进行发现与描述。简单的图标式视图方便描述线路事件点。通过用户自定义的阈值，可直接执行通过/失败判断。可轻松切换曲线视图，便于手动补充分析。(选择/SMP选件时可用)
Smart Mapper

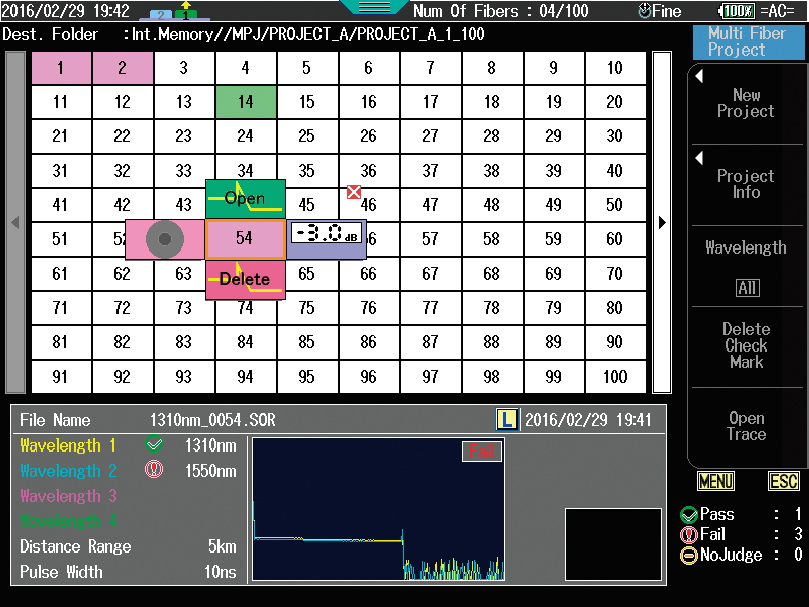

多芯光缆测量
数据库视图、分组、快速浏览网络特性 数据库视图中包含基于OTDR的应用功能。可指导用户按顺序跟踪多个光纤的测量情况。特定纤芯的OTDR曲线、光功率和连接器的端面图像被划分为一组。利用通过/失败判断，可轻松描述纤芯性能。
Multi-Fiber Measurement

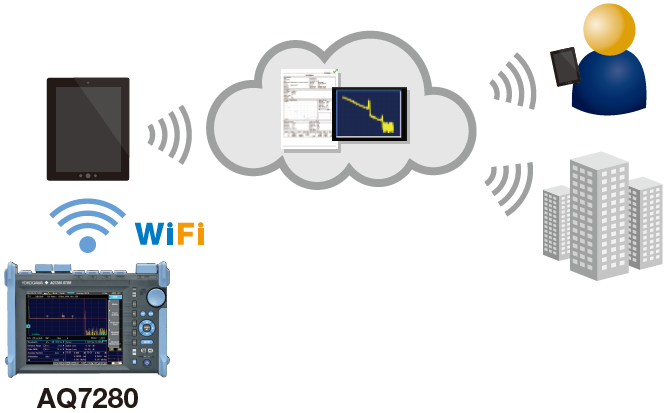

无线连接
远程控制、远程数据传输 利用安装WindowsTM操作系统的设备和无线路由连接技术，可以远程控制OTDR。运用FlashAiTM技术，可以将测量结果从OTDR传输到运行windowsTM操作系统的设备上。此外，通过邮件/文件传输软件发送结果/报告可方便直接生成报表。* 由于FlashAir已停产，此功能可能无法使用TM。
Wireless Connectivity

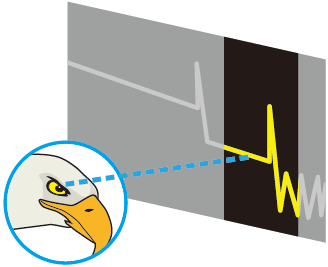

鹰眼功能
及时准确地定位断点位置 在长距离测量范围内尽可能实现高采样分辨率，从而降低距离测量误差。通过相对较小的距离测量误差，用户可以准确定位实际的断点位置，距离精度高。定位越快，修理越及时。
Yokogawa
15小时电池续航能力
持续不断地供电 想象一下，在远程工作站的整个工作时段内，用户都不必担心电池电 量耗尽的问题。AQ7280锂电池拥有的强劲电力，可使它在Telcordia标准条件下持续供电15个小时。并且，即使激光一直处于打开状态，续航时间也可长达10个小时！

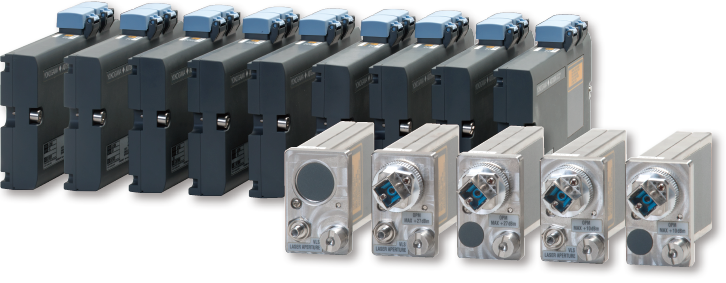

模块化设计
提供全范围选择 共有13个OTDR模块可供选择，包括从单模到多模、低动态范围到超大动态范围以及2波长到4波长。用户可根据自身需求为仪器定制光功率计、光源、可见光源以及光纤端面探测器等等。
Modularity
连接器的质量保证
放大、检测、全面固定 采用高性能LightelTM 纤端面探测器，使光纤连接器表面实现可视化，便于检查划痕和污渍。减少了90%光纤光缆的问题。
光纤端面检查功能（需要/FST选件）光纤端面测试功能可以自动分析光纤端面上的划痕和灰尘，根据IEC61300-3-35标准或其他任意标准来执行通过/失败判断。判断结果可以保存到文件并反映在PDF报告中。* 自动通过/失败判断功能需要/FST选件和光纤检测仪(Lightel公司DI-1000-B2/ DI-2000-B2)。

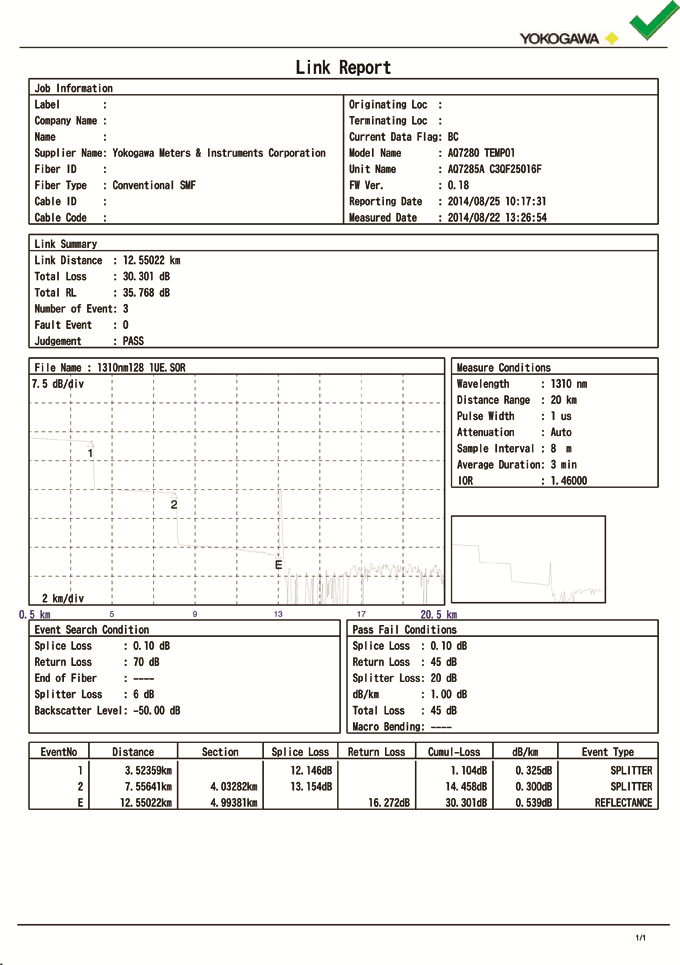

PDF 报告
• 报表模板的结构灵活，可满足用户对报表的要求。
• 通过AQ7280的无线连接，PDF报表可通过网络传输，便于及时汇报。
内置后期处理软件，用于生成PDF格式的OTDR报表。
PDF Reporting

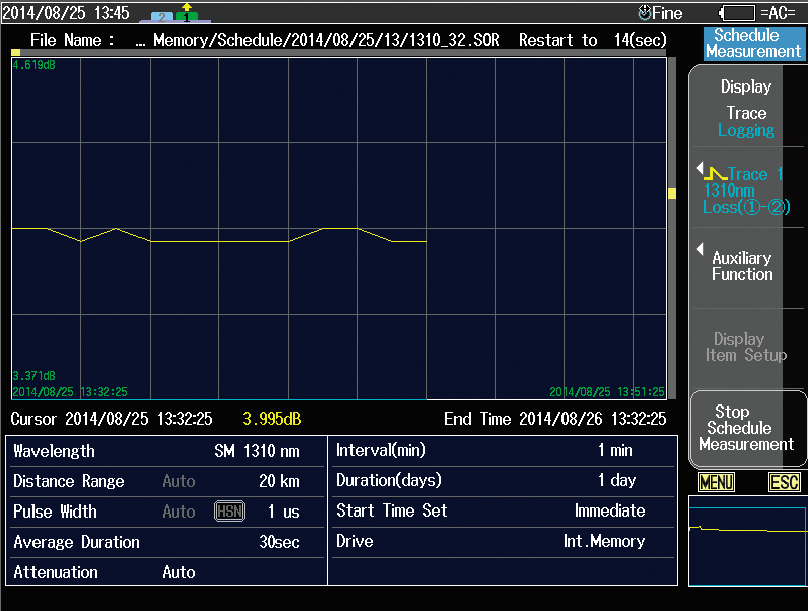

对间歇性断网的监视
在寒冷天气条件下，因光纤弯曲或连接松动会导致光网连接时断时续。要识别这种间歇性断网就需要用到定时监视和高级分析算法。OTDR预约测量功能有助于监视用户自定义测量周期和间隔内的特定纤芯。测量结果将与参考波形作比对，并会对任何差异进行分析。根据用户自定义损耗阈值，识别特定距离出现的差异并记录其发生时间。(选择/MNT选件时可用)
Intermittent Connection Monitoring

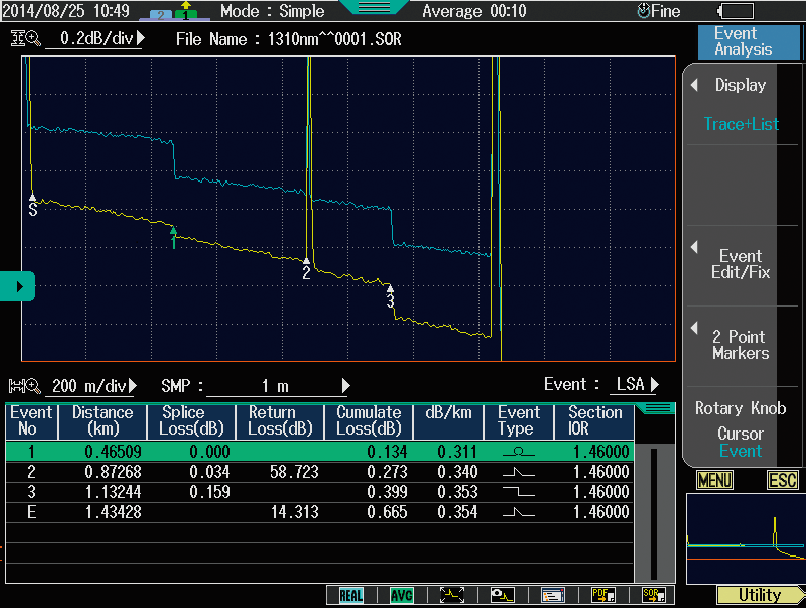

宏弯探测器
通过单键操作就可以获得在同一根光纤上的的多个波长曲线。借助OTDR的高级分析功能中的宏弯定性分析，当同一事件点在不同波长下损耗的差异超过用户设定的阈值时，宏弯点就被发现了。这样用户可以立刻对光纤网络中的宏弯事件进行识别与定位。
Macro Bending Detector

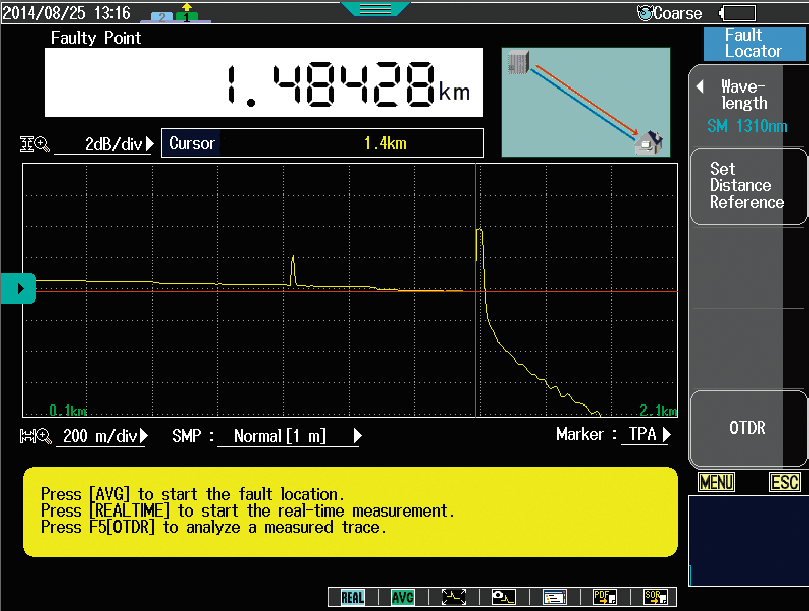

故障定位器
通过结果OTDR的应用功能，可简单识别光纤上的断点位置。智能算法可灵活适应选中的点对点或PON网络拓扑结构。距离信息视图简洁，方便理解。通过轻松地切换曲线视图，可获得更多的详细分析结果。
Fault Locator
PON 优化
利用出色的硬件性能和先进的分析算法，AQ7280*可以穿通多端口分路器(高达1×128)准确地描述无源光网络(PON)。PON模式可以帮助初学者或专业用户基于PON拓扑信息轻松进行OTDR测量设置，以获得最佳测量效果。短事件盲区和高采样 分辨率让用户能够检测到近端位置上的连接器，近似0.5米(低于20英寸)。通过内置光学截止滤波器和专用测量端口，AQ7283F模块可以实现PON网络的在线测量与维护。*适用于选中的AQ7280模块。
PON Optimized

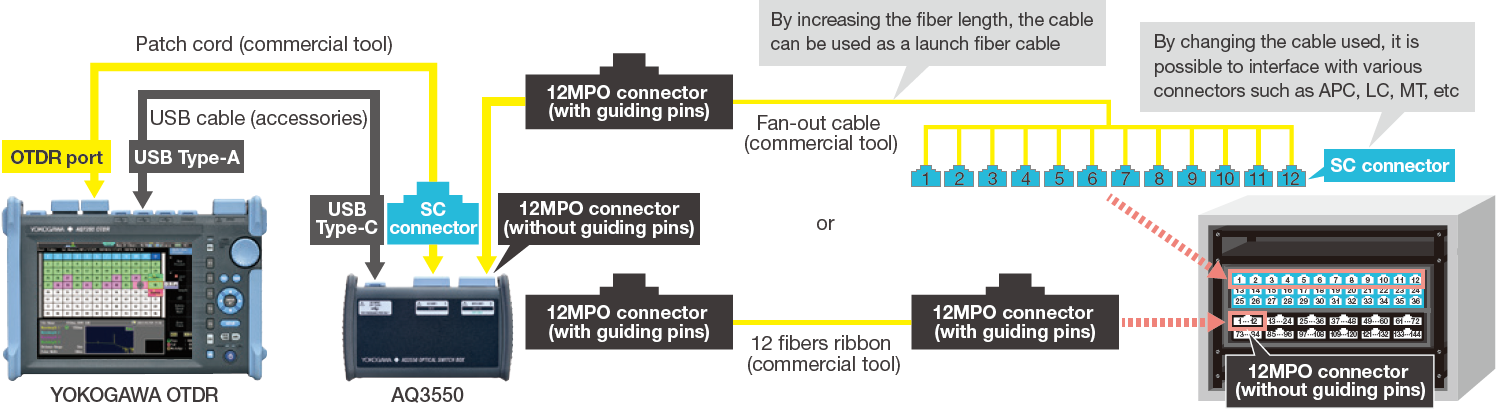

AQ3550光开关模块
用于SMF的AQ3550 12通道光开关模块与OTDR结合使用。从 OTDR主机执行控制和供电，而光开关模块可对12个通道的全部或部分进行连续测量。当在相同条件下测量多根光纤（如带状光纤）时，此功能非常有用。*AQ3550不适用于AQ7282M
AQ3550 Optical Switch Box
多语言支持
AQ7280 OTDR系列为用户提供多种显示语言，包括但不限于：中文、捷克语、荷兰语、英语、芬兰语、法语、德语、意大利语、挪威语、波兰语、葡萄牙语、西班牙语、瑞典语和土耳其语。
Multi-Language Support
型号与附件

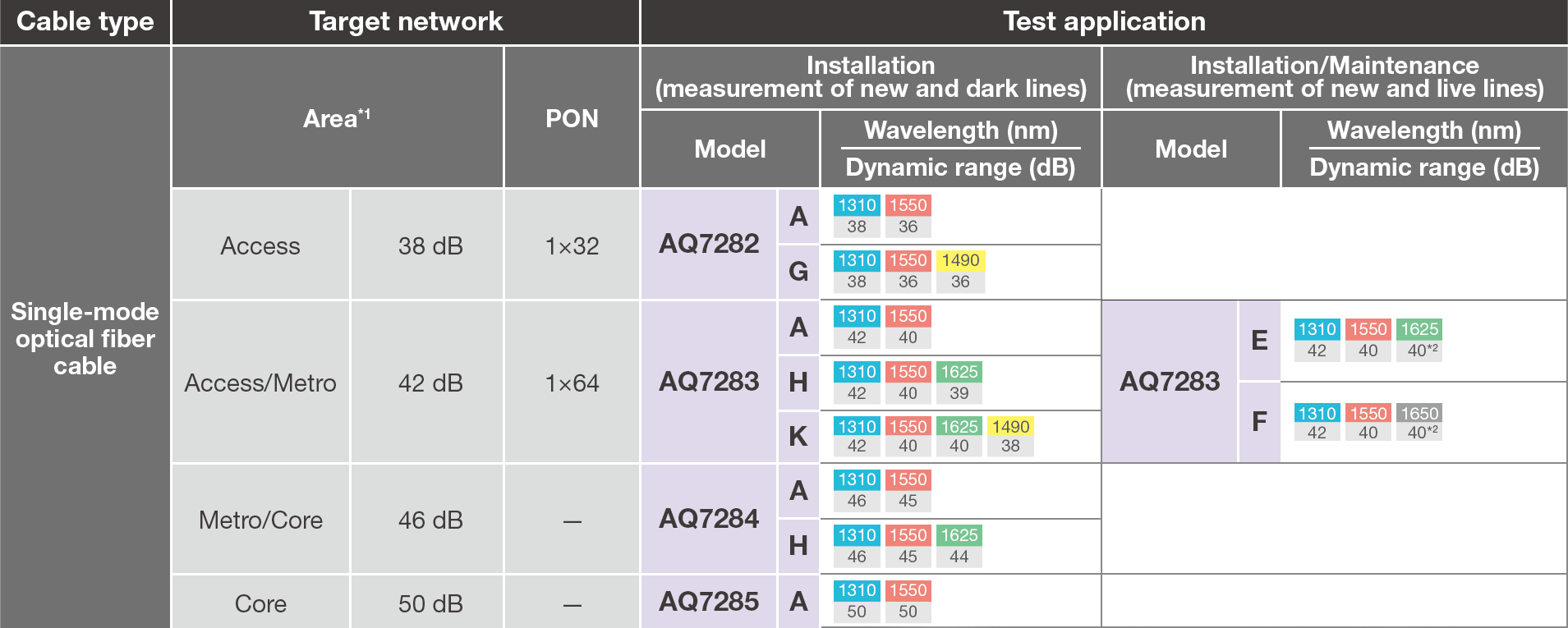

选型指南
用于光纤施工
For fiber optic installation
用于光纤研究和制造
• *1 dB值是每个目标领域的OTDR的最大动态范围 *2 包括一个内置截止滤波器，用于隔离通信波长

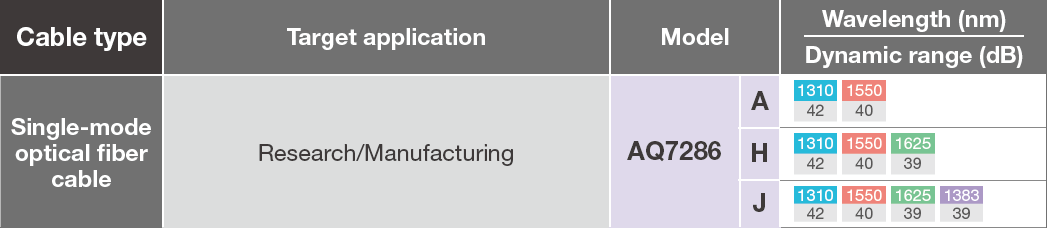

For optical fiber research and manufacturing
AQ7282A、AQ7283A、AQ7284A、AQ7285A
具有1310/1550nm波长的双波长模块，最常用于光纤施工
• AQ7282A是测量小于70km网络的理想选择，而AQ7283A则是测量超过70km带有分路器的网络的最佳选择。AQ7284A和AQ7285A是高动态范围型号，设计用于测量超过100km的网络。

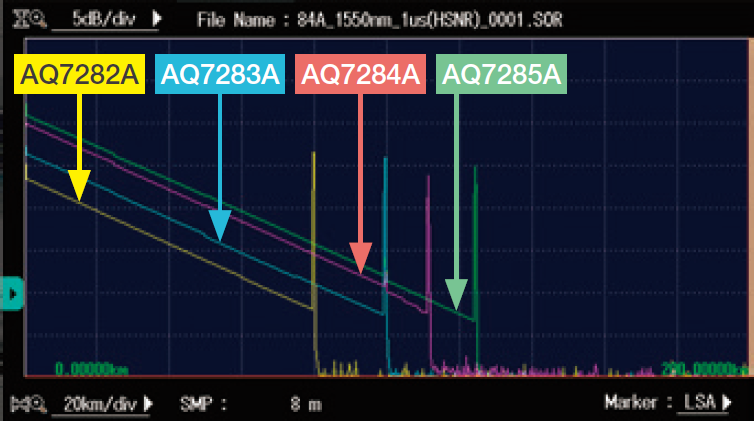

• 脉宽为 1 μs的曲线示例
Trace examples with pulse width of 1 μs

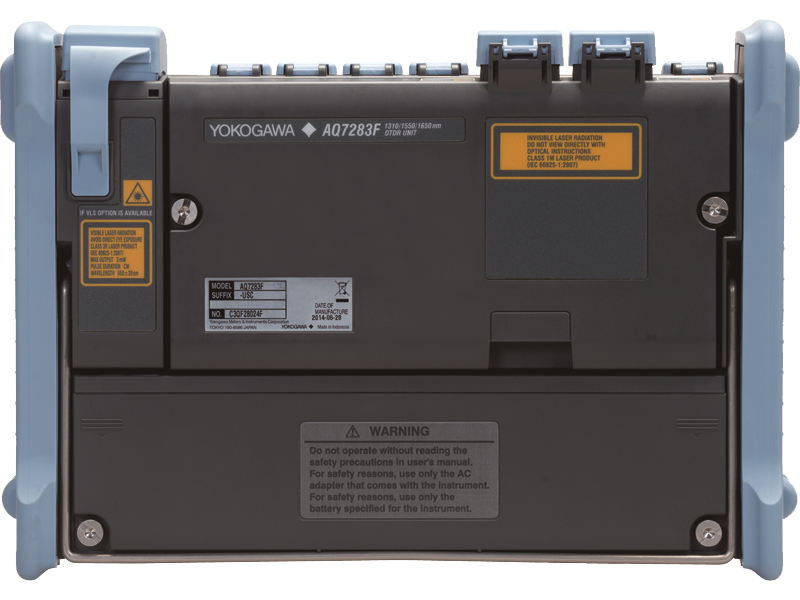

AQ7283E, AQ7283F
用于通信线路实时维护的机型
• 这些OTDR有一个用于1625nm或1650nm维护波长的端口，不影响通信波长，还有一个内置的截止滤波器，以防止被实时通信流量干扰。AQ7283E保证波长精度为1625nm±10nm，以实现10GE-PON的维护，AQ7283F保证最大输出功率为+15dBm或更低，可用于对输出功率受限的路径进行维护测量。

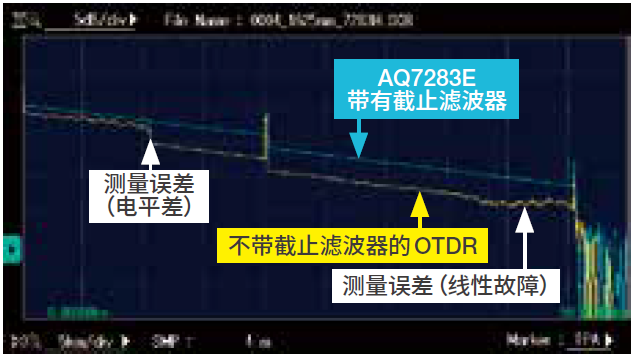

• 实时通信线路的曲线示例
Trace examples of live communications lines
AQ7283H, AQ7284H, AQ7282G, AQ7283K
单端口三波长/单端口四波长机型
• 这些OTDR在三个以上的波长进行测量，而无需切换光连接器。AQ7283H和AQ7284H检测在较长距离下损耗较大的宏弯，适用于以1260-1625nm波长测试CWDM传输路径。AQ7282G和AQ7283K适用于需要对1490nm波长进行测量的FTTH网络的安装和检查。

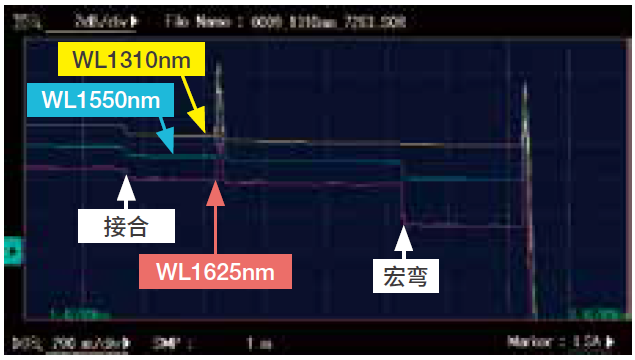

• 带有宏弯的曲线示例
Trace examples with macro bending
AQ7286A, AQ7286H, AQ7286J
• 这些机型保证所有波长的中心波长为±15nm，满足光纤光缆制造中对于测试光源的严格要求。可以选择指定±10nm的中心波长（符合IEC 60793-1-40）。此外，此机型保证了研究和制造应用的测量精度和可重复性，并能实现稳定的检测测量。
AQ7286A, AQ7286H, AQ7286J
AQ7280附加选项许可证
• 这是一个许可证产品，用于自行向 AQ7280 系列添加适用的可选功能。应用此许可证，主机固件须更新到 R1.07 或更高版本。
• 型号：后缀代 / 描述
• 735050：-MNT / 监控功能
• -SMP：智能地图绘制工具
• -FST：光纤表面测试功能
光功率计和功率检查器
• OPM模块是连接到主机上的模块化光功率计，支持广泛的应用，如以1nm为增量的波长设置、调制信号测量和多光纤测量。它可与稳定光源（OTDR模块）一起用于损耗测量，还可以测量视频服务，如CATV和长距离传输线，其中使用光放大器来提高光信号功率。
• 功率检查器是一个通过OTDR端口集成的光功率计，用于在进行OTDR测量之前检查光功率。由于它使用与OTDR相同的端口，因此无需切换端口。
Yokogawa
稳定光源
• 通过OTDR端口的光源特征调制并输出OTDR波长的光，并与OPM模块组合用于测量光损耗，或用作光纤识别的光源。
可见光源
• 使用可见和连续/调制的红光激光，是检查跳线、发射光纤或短光纤链路连续性的宝贵测量选项。发生故障事件时，因为可见光从光纤中射出，可以通过视觉检查轻松识别光纤上的断点和弯曲。由于此功能使用OTDR/OPM之外的单独端口，因此在使用OTDR/OPM时，可以搜索其他光纤，从而提高了工作效率。还可闪烁发光。
资源下载
详细指标请见 光时域反射仪 AQ7280 详细指标页。
横河测试测量 · onetest 仪器资源库
横河测试测量 YOKOGAWA
光时域反射仪 AQ7280 详细指标
光时域反射仪 AQ7280（光时域反射计）关键指标汇总。数据整理自厂商官方产品页与手册资料。
产品简介
可以通过浏览器实现控制与测试文件下载到本地
支持多个用户同时连接设备，同时进行OTDR的控制。对操作系统没有限制。
提升了基于OTDR的在线报告生成功能 / 允许一页打印两条曲线
详细指标
• 已确认 AQ7280 可与以下商用光纤端面检测器配合使用。有关每种产品的详细信息，请访问各制造商的网站。请注意，Yokogawa不保证每个制造商网站上发布的内容的所有操作。
光纤端面检测器
• 制造商：产品名称 / 型号 / 型号 / 支持产品
• 光纤表面图像显示 / (标准功能)：光纤表面测试功能 / (可选) / AQ7280 / AQ1210 / AQ1000
• Lightel：DI-2000 / ● / ● / ● / ● / ー
• Lightel：Dl-1000MPO+ / ● / 用于单芯和 MPO 连接器 / ● / 仅单项 / ● / ● / ー
• Lightel：DI-1000 / ● / ● / ● / ● / ー
• Lightel：CI-1100 (停产) / ● / ー / ● / ● / ー
• Eternal：FVO-730B-P / ● / ー / ● / ● / ー
手册与资料
说明
以上指标摘自厂商官方产品页与公开手册，若与随机文件不一致，以随箱文件为准。
