TH2832 20Hz至200kHz 精密LCR数字电桥|同惠电子 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
同惠电子 · 常州同惠电子股份有限公司

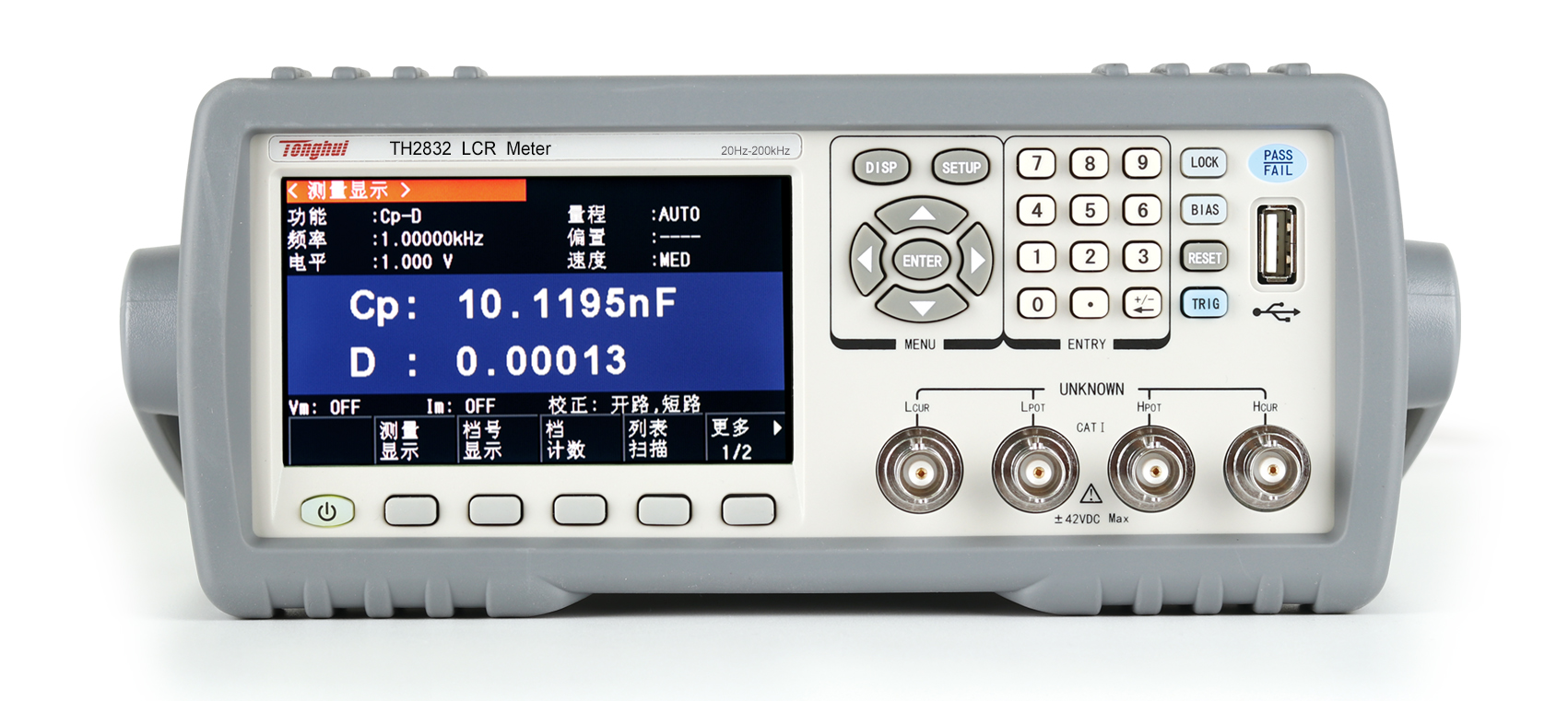

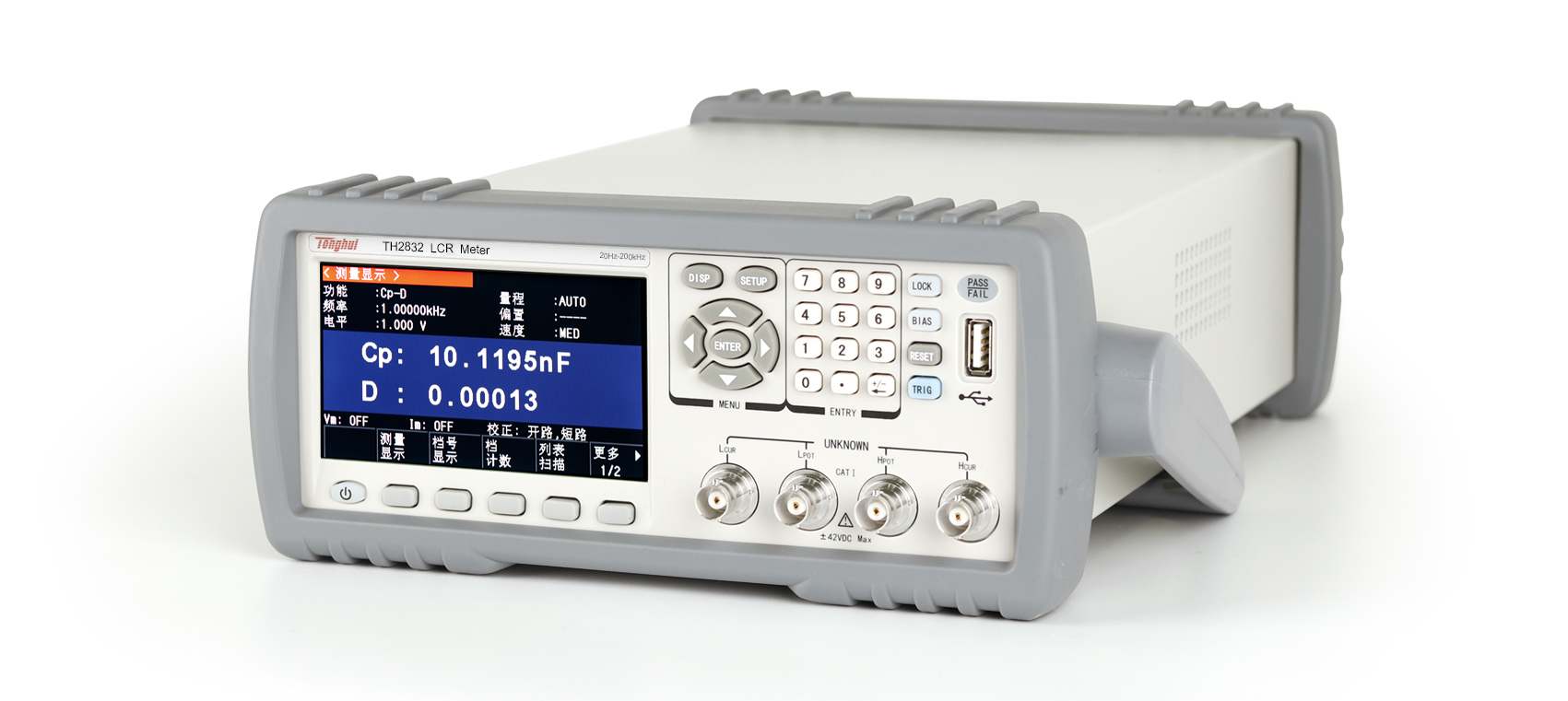

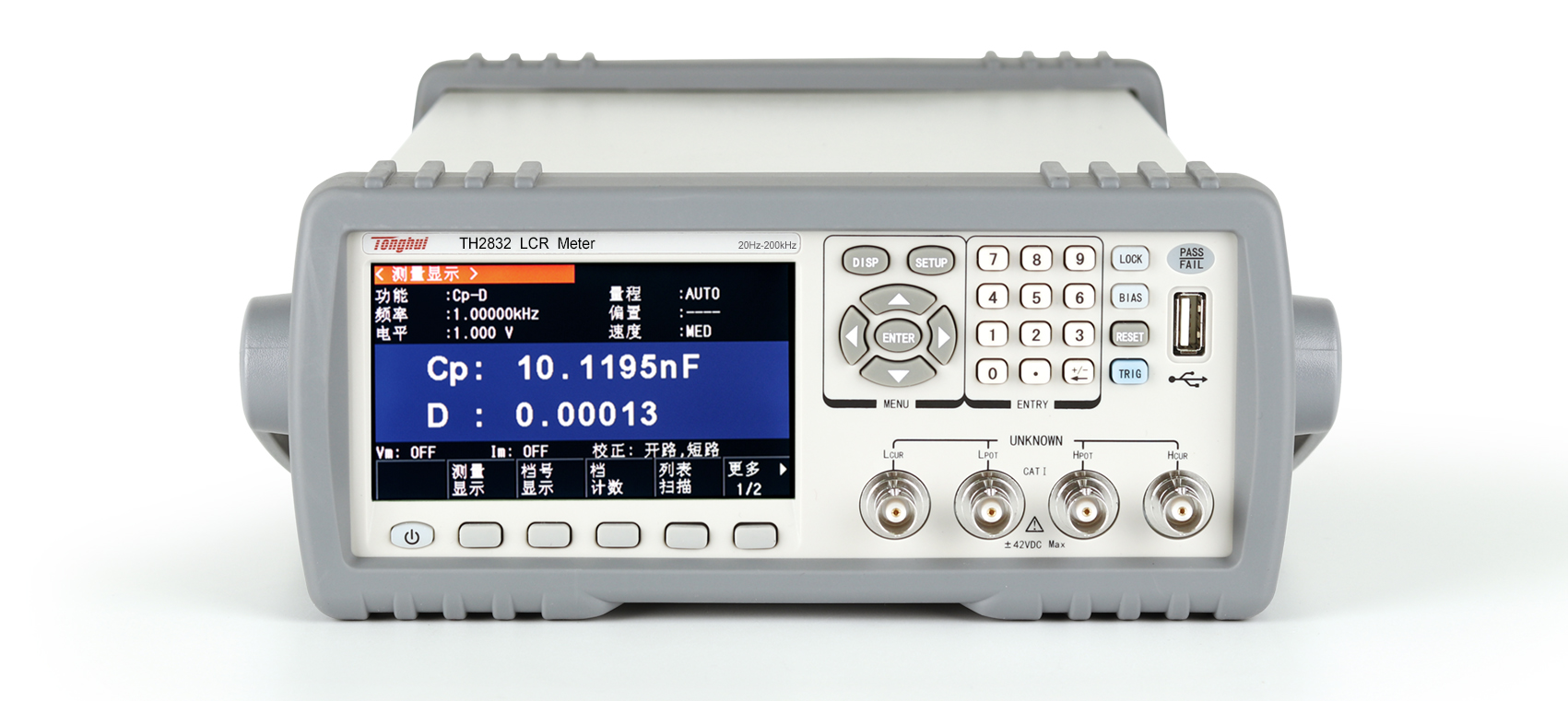

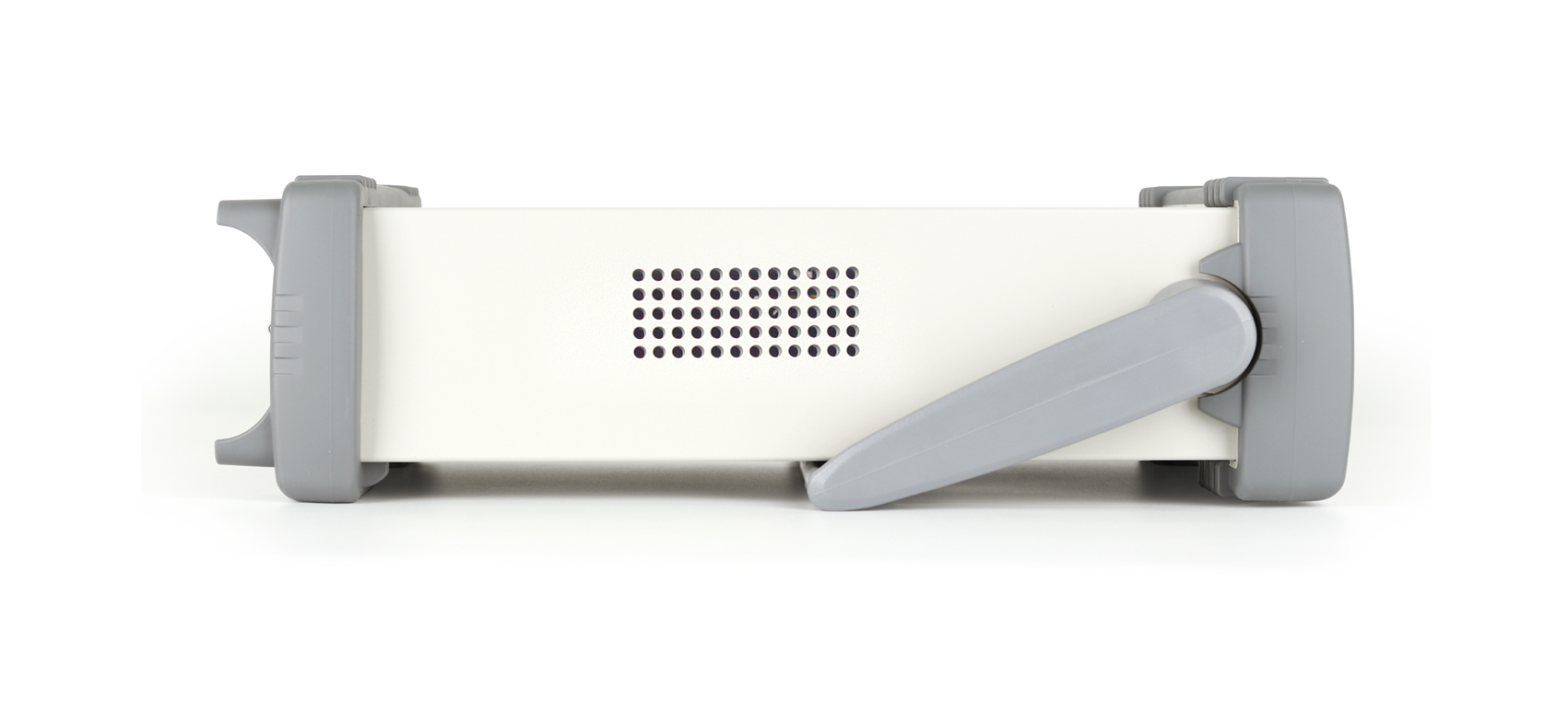

TH2832 精密LCR数字电桥
显示 4.3 TFT LCD 显示器 480 × 272 · LCRZ DCR 0.05% · 测试频率 20Hz - 200kHz ，连续频率点 / 20Hz…
产品简介

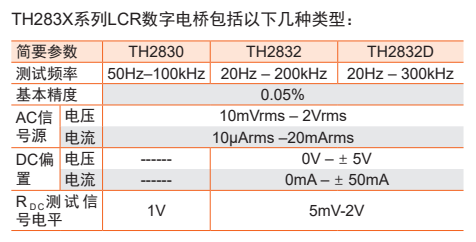

TH283X 系列是新一代低预算成本，高性能紧凑型LCR数字电桥，采用最新工艺和高密度电路设计，浓缩大型LCR测试仪的精华、紧凑、小巧。取消传统机械电源开关，采用软件控制电源开关。0.05%的基本精度和良好的测试稳定性可与高端机型媲美。配备4.3寸LCD显示屏和全新升级的界面系统，美观大方，操作简便。仪器提供丰富的接口，兼容标准SCPI指令，可方便地组成各种测试系统，满足检验、生产、科研的各种需求。
核心参数
• 显示：4.3 TFT LCD 显示器 480 × 272
• 基本测量准确度 / LCRZ DCR：0.05%
• 测试频率：20Hz - 200kHz ，连续频率点 / 20Hz - 300kHz ，连续频率点
• 电压源：-------
• 测量结果显示：测量显示 1 ：测试状态及结果；测量显示 2 ：分选状态及结果
• AC 信号电平：10mVrms - 2Vrms ； 100 μArms - 20mArms
• 信号源输出阻抗：30 Ω 、 100 Ω
• R DC 测试信号电平：1V / 5mV - 2V
• DC 偏置：------- / 0V - ±5V/0mA - ±50mA
功能与特点
A. 高性能、小体积（可同时测试直流电阻R DC ） 功能特点
图：A. 高性能、小体积（可同时测试直流电阻R DC ） 功能特点
图：A. 高性能、小体积（可同时测试直流电阻R DC ） 功能特点

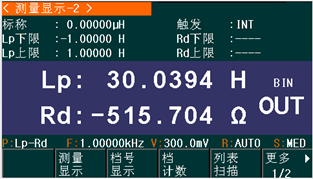

4.3 英寸大型LCD显示屏可同时显示设定参数及测试结果（可同时测试并显示直流电阻R DC ），对应显示功能的功能键能提供更快速的操作。仪器还提供了测量显示2功能，方便用户快速分选设置测试产品以及结果显示。
B. 空夹具判断
图：B. 空夹具判断
该功能可帮助用户排查测试夹具的接触不良或者测试夹具短路的情况。如果该功能打 开，仪器自动根据极限设置页面里的标称值，把标称值乘 0.05 以后的值作为下限，把标称 值乘 100 的值作为上限，超出这个上下限范围的值被认为夹具开路或者短路，仪器会 停止输出 HANDLER 的分选结果信号，防止导致错误的判断结果输出。
C. 智能归零功能
图：C. 智能归零功能
TH2830系列提供两种校正方式。一种是采用插入法对所有频率点进行开路和短路校正。 另外一种是对当前设定频率点进行开路，短路和负载校正。可提供 201 个校正点。
D. 多点列表测试
图：D. 多点列表测试
图：D. 多点列表测试
列表扫描功能可对最多201个点的测试频率，测试电平或直流偏置进行自动扫描测试。通过使用此功能，用户可以快速且清楚的获得被测对象的特性变化趋势，判断该被测件在实际应用是的适用性。
E. 方便快捷的档分选测试功能
图：E. 方便快捷的档分选测试功能
图：E. 方便快捷的档分选测试功能
TH2830 内置比较功能可将被测元件分成最多达 10 个档（BIN1 至 BIN9 及 BIN OUT）。可设 定 9 对主参数极限和一对副参数档极限。并且可以通过档号数字或计数的方式在界面直观清晰的展示给用户，以及提供声光报警功能。
F. 丰富的接口功能
图：F. 丰富的接口功能

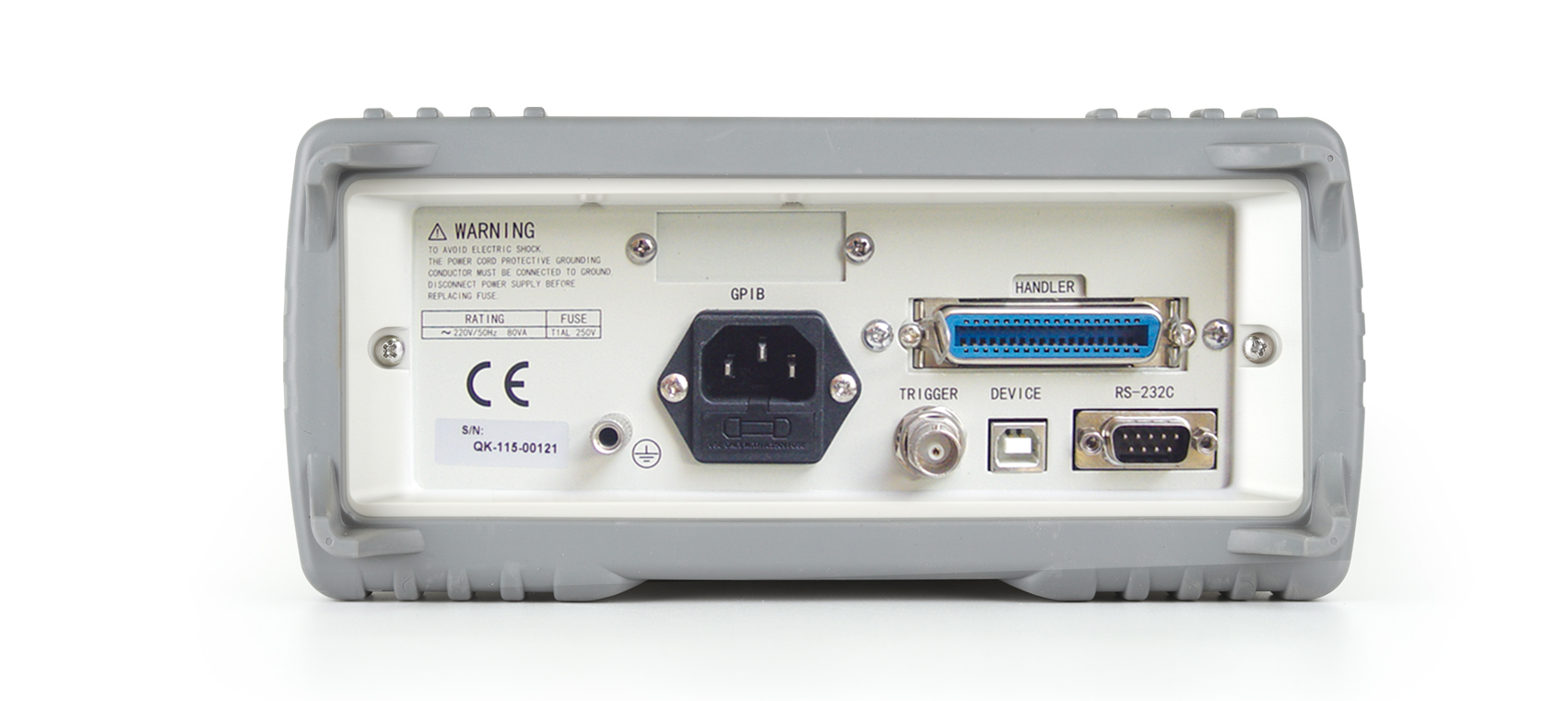

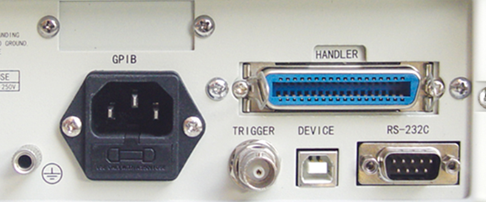

TH2830 系列测试仪给用户提供了 Handler 接口，该接口主要用于仪器分选结果的输 出。当仪器使用于自动元件分选测试系统中时，该接口提供与系统的联络信号和分选结 果输出信号。测试仪还给用户提供了RS232C、USB DEVICE、GPIB（选件）接口来实现数据远 程通信。这些接口非常适用于目前市场上自动化应用的要求。
典型应用
• 无源元件:
• 其它元件:
• 请打开微信“扫一扫”，跳转操作视频链接
• 请点击上方图片，跳转该商品天猫京东购买页面
资源下载
• 详细指标：全部技术指标已单独整理，详见 TH2832 精密LCR数字电桥 详细指标页
onetest仪器资源库 · 同惠电子 TH2832 精密LCR数字电桥
同惠电子 · 常州同惠电子股份有限公司
TH2832 精密LCR数字电桥 · 详细指标
显示 4.3 TFT LCD 显示器 480 × 272 · LCRZ DCR 0.05% · 测试频率 20Hz - 200kHz ，连续频率点 / 20Hz…
产品简介
TH283X 系列是新一代低预算成本，高性能紧凑型LCR数字电桥，采用最新工艺和高密度电路设计，浓缩大型LCR测试仪的精华、紧凑、小巧。取消传统机械电源开关，采用软件控制电源开关。0.05%的基本精度和良好的测试稳定性可与高端机型媲美。配备4.3寸LCD显示屏和全新升级的界面系统，美观大方，操作简便。仪器提供丰富的接口，兼容标准SCPI指令，可方便地组成各种测试系统，满足检验、生产、科研的各种需求。
A. 高性能、小体积（可同时测试直流电阻R DC ） 功能特点
本页按官方规格资料分组收录 TH2832 精密LCR数字电桥 的全部关键技术指标；产品定位、特性与应用场景请见 TH2832 产品介绍页。
技术指标
频率与时钟
• 测试频率：20Hz - 200kHz ，连续频率点 / 20Hz - 300kHz ，连续频率点
测量范围与精度
• 基本测量准确度 / LCRZ DCR：0.05%
输出与驱动
• AC 信号电平：10mVrms - 2Vrms ； 100 μArms - 20mArms
• 信号源输出阻抗：30 Ω 、 100 Ω
• R DC 测试信号电平：1V / 5mV - 2V
• 电压源：-------
通用规格
• 显示：4.3 TFT LCD 显示器 480 × 272
• 测量结果显示：测量显示 1 ：测试状态及结果；测量显示 2 ：分选状态及结果
• 存储：内部： 40 组仪器内置测试设定文件， USB 存储器：设定文件、 GIF 图像、 CSV 数据文件
其他参数
• DC 偏置：------- / 0V - ±5V/0mA - ±50mA
• 测试参数：L 、 B 、 C 、 R 、|Z|、 D 、 Q 、|Y|、 G 、 X 、 θd 、 θr 、 R DC 、 V m 、 I m ， △ %
• 测试速度 (ms)：快速： 12.5ms ；中速： 83 ms ；慢速： 167 ms
• 列表扫描：201 点，扫描参数： 测试频率、 AC 电压、 AC 电流、 DC BIAS 电压、 DC BIAS 电流
• 通用功能：串、并联等效模式，测试电缆长度： 0 、 1m ，平均： 1-255 次，校准：开路、短路、负载， ALC 功能（仅 TH2832） 量程选择：自动、手动，触发模式： INT 、 MAN 、 EXT 、 BUS ，触发延时： 0-60s ，键盘锁定功能
• 特有功能：L-R DC 同时测试，软电源开关，一键截屏功 能，数据记录功能
• 比较器：10 档分选， PASS/FAIL 指示，档计数功能
• 供电：220V(AC) / 24V(DC)
注：以上指标摘自 同惠电子 官网公开产品资料，未特别说明均为典型值；指标可能随硬件与软件版本变化，恕不另行通知。
